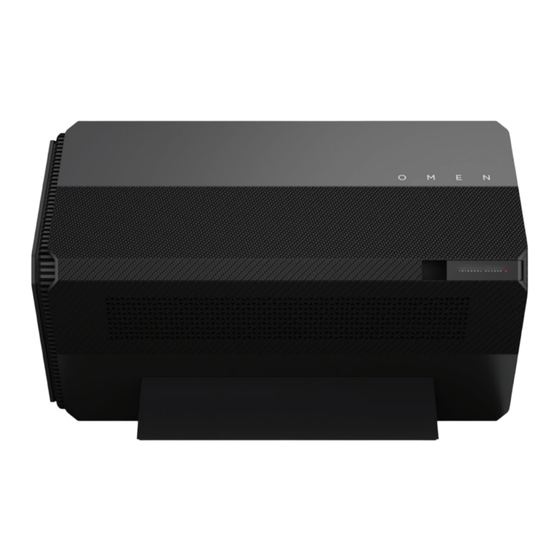

HP OMEN Series Kurzanleitung Zur Installation

Installieren von Hardware
Wenn Sie das Produkt ohne Grafikkarte erworben haben, müssen Sie zunächst eine Grafikkarte installieren (separat erhältlich), bevor Sie das Produkt verwenden.
Sie können auch eine optionale Festplatte einbauen (separat erhältlich).
Installieren einer Grafikkarte
1
So entfernen Sie
die Zugriffsblende:
Entriegelungsschieber
1
der Serviceklappe
ziehen.
Die Zugriffsblende
2
vom Produkt drehen.
Einbauen einer Festplatte
1
So entfernen Sie die
Zugriffsblende:
Entriegelungsschieber
1
der Serviceklappe
ziehen.
Die Zugriffsblende
2
vom Produkt drehen.
Replace this box with PI statement as per spec.
926603-042
2
So installieren Sie eine
Grafikkarte voller Länge:
5
Legen Sie die Karte
1
6
in den PCI-Steckplatz.
Platzieren Sie die
2
Halterung auf
der Karte.
Ziehen Sie die
3
unverlierbare
2
1
Schraube auf der
Halterung fest.
Montieren Sie
4
die nicht
2
unverlierbare
4
Schraube auf der
1 Halterung.
3
Montieren Sie die
5
nicht unverlierbare
Schraube in der Karte.
Stecken Sie das
6
Netzkabel in die Karte.
2
So bauen Sie die
1
Festplatte in das
Laufwerksschutzge-
häuse ein:
Setzen Sie die
1
Festplatte in
das Laufwerks-
2
schutzgehäuse
ein.
2
Setzen Sie die
2
vier Schrauben
ein.
2
1
3
So installieren Sie Zum Wiederanbringen der
ODER
eine Grafikkarte Zugriffsblende drehen Sie die
halber Länge: Blende auf dem Produkt, bis
2
sie einrastet.
Legen Sie die
1
Karte in den
3
PCI-Steckplatz.
Montieren Sie
2
die Schraube
in der Karte.
1
Stecken Sie das
3
Netzkabel in
die Karte.
3 4
So installieren Sie die Zum Wiederanbringen der
Festplatte im Produkt: Zugriffsblende drehen Sie die
Blende auf dem Produkt, bis
Setzen Sie die
1
sie einrastet.
Laufwerkseinheit in
1
den Laufwerksschacht
im Produkt ein.
2
Schieben Sie die
2 4
Einheit zur Rückseite
des Produkts.
3
Ziehen Sie die
3
unverlierbare
Schraube an.
Schließen Sie
4
das Kabel an der
Rückseite des
Laufwerks an.
