Kabel-Querschnitt gemäß der Angaben in
Zulässige Kabel
ab Seite

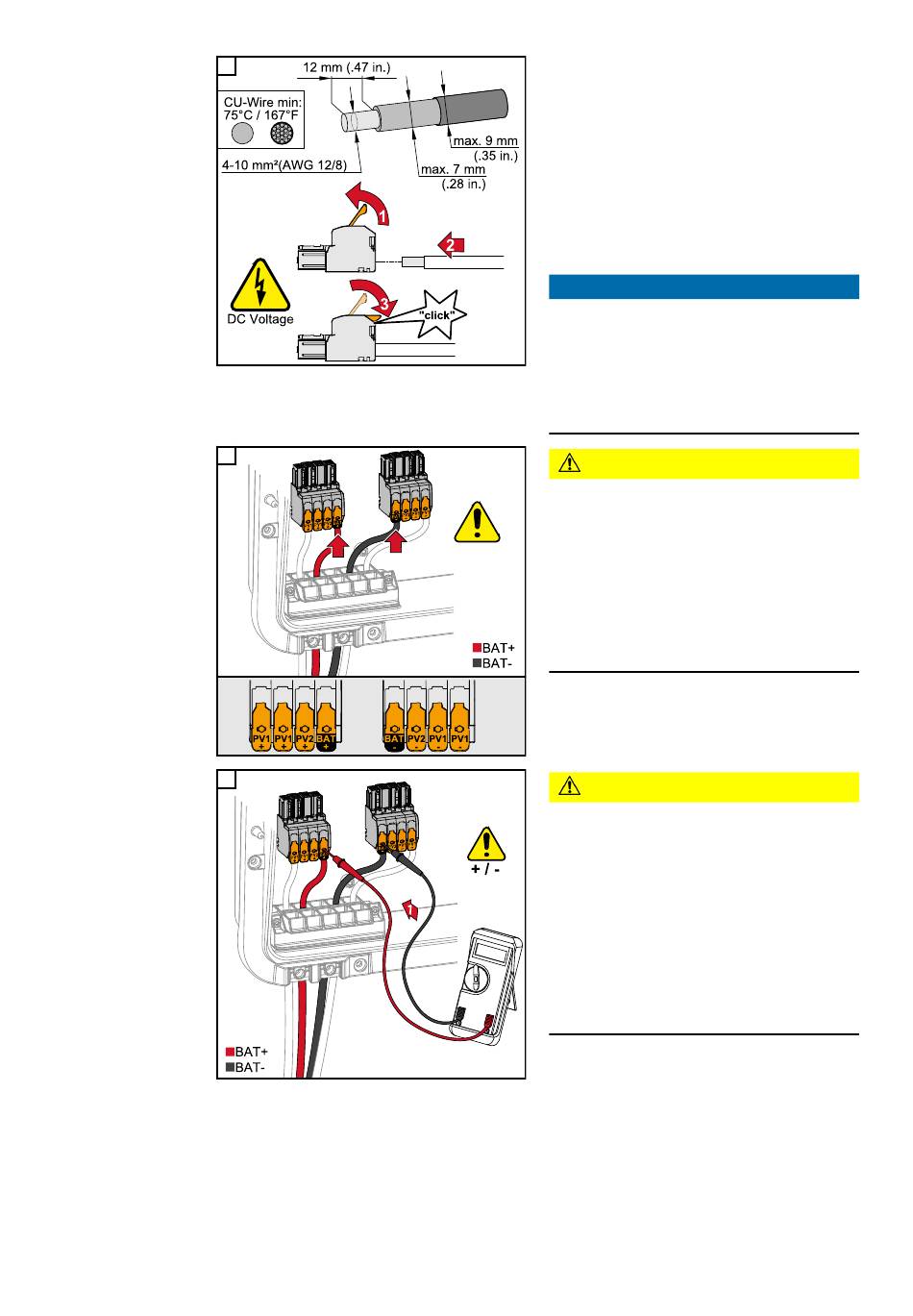

Von den Einzelleitern 12 mm abisolieren.
Den Betätigungshebel der Anschlussklem-
me durch Anheben öffnen und den abiso-
lierten Einzelleiter in den jeweils vorgese-
henen Steckplatz bis zum Anschlag in die
Anschlussklemme stecken. Danach den
Betätigungshebel bis zum Einrasten
schließen.
HINWEIS!
Für diesen Klemmentyp ist kein Mehr-
leiter-Anschluss (Multiwire) möglich.
Es darf nur eine Leitung pro Pol ange-
schlossen werden. Die DC-Kabel können
ohne Aderendhülsen in den DC-An-
schlussklemmen angeschlossen werden.
VORSICHT!
Gefahr durch Überspannung bei Ver-
wendung von anderen Steckplätzen an
der Anschlussklemme.
Beschädigung der Batterie und/oder der
PV-Module durch Entladung kann die Fol-
ge sein.
▶
Nur die gekennzeichneten
Steckplätze für den Batterieanschluss
verwenden.
VORSICHT!
Gefahr durch Verpolung an den An-
schlussklemmen.
Schwere Sachschäden am der PV-Anlage
können die Folge sein.
▶
Polarität der DC-Verkabelung bei ein-
geschalteter Batterie, mit einem ge-
eigneten Messgerät prüfen.
▶
Die max. Spannung für den Batterie-
eingang darf nicht überschritten wer-
den (siehe
Technische Daten
Seite 148).
