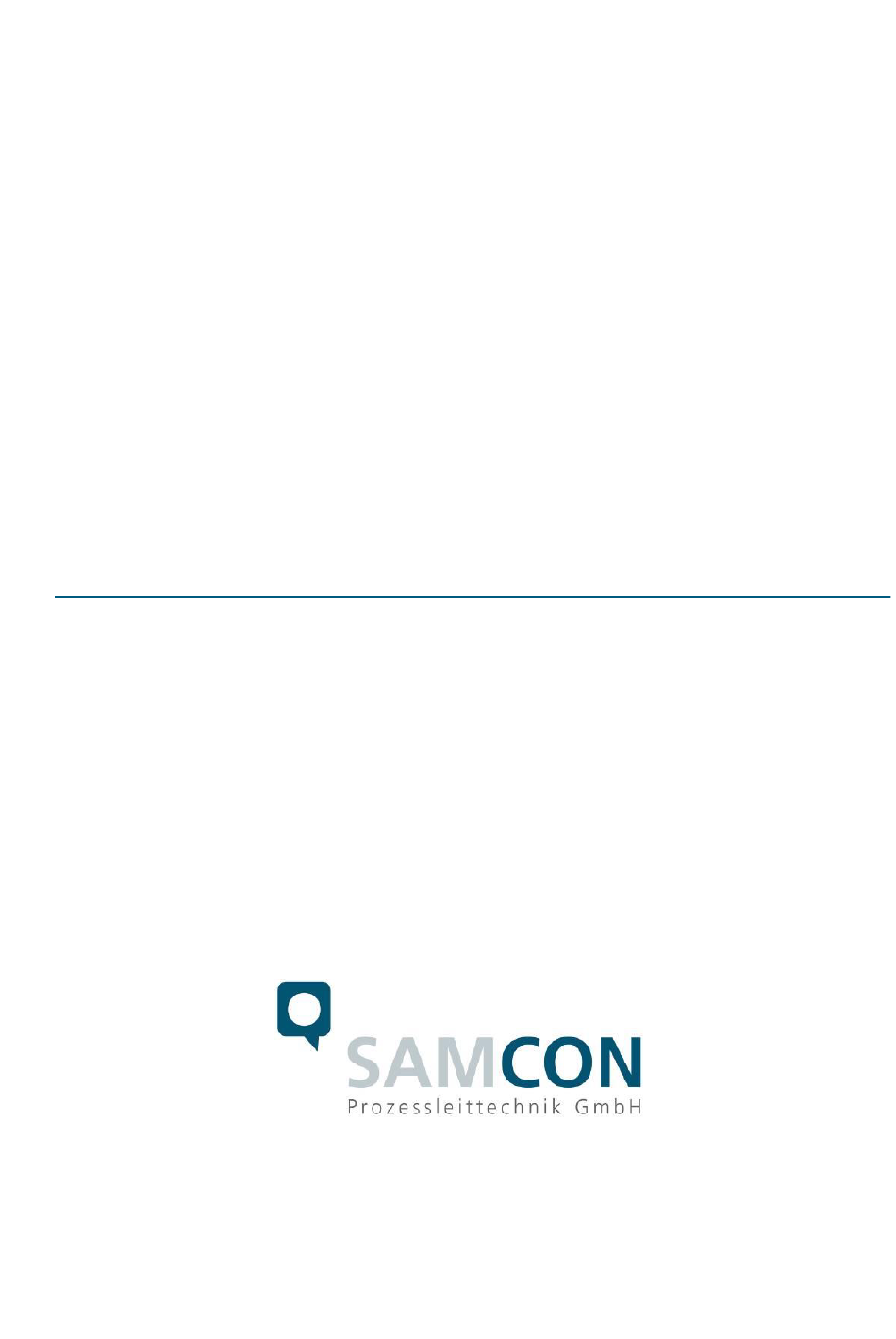

- Seite 1 ® ExCam XF P3807 Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ........................4 Technische Daten ..................... 4 Explosionsschutz....................4 Elektrische Kennwerte der Kamera ..............5 Videotechnische Kennwerte ................5 Sonstige technische Daten .................. 5 Sicherheitshinweise ....................6 Montage ........................8 Elektrischer Anschluss ..................10 Potentialausgleich ..................... 10 Anschlussarbeiten am Gerät via flipConnect ............. 11 Geeignete Kabel &... - Seite 3 Abbildungsverzeichnis Tab. 2-1 Sonstige technische Daten .................. 5 Tab. 4-1 Montagezubehör ....................9 Bild 5-1 ExCam XF P3807 Potentialausgleich ..............10 Tab. 5-1 Anschluss Potentialausgleich ................11 Bild 5-2 Ex-d Auswahl von Kabel ..................14 Abb.6-1: Öffnen der ExCam T08-VA4.1K.PS1 ..............16 Bild 6-2 Kameraposition einstellen ..................
-
Seite 4: Einleitung
Explosionsgruppen IIC / IIIC zugelassen. Für weitere Zulassungen prü- fen Sie unsere Produktseite unter www.samcon.eu Bei der Entwicklung der ExCam XF P3807 wurde sehr hoher Wert auf Sicherheit sowie mechanische Präzision und hochwertigen Edelstahl gelegt. Technische Daten Explosionsschutz Gerätekennzeichnung... -
Seite 5: Elektrische Kennwerte Der Kamera
Achtung! Die Angaben auf den Typen- und Hinweisschildern sind zu beachten! Elektrische Kennwerte der Kamera Einspeisung der Kamera (PoE+): Spannungsversorgung: PoE, IEEE 802.3af/802.3at Typ1 Klasse 3 Bezugsspannung: 48 VDC (44...54 VDC) Maximale Leistungsaufnahme: 12,9 W Typische Leistungsaufnahme: Videotechnische Kennwerte Wir verwenden die AXIS P3807 Multisensor-Kamera innerhalb der druckfesten Kapselung. Bitte entnehmen Sie Details zu den videotechnischen Daten der Produktdokumentation ®... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie unbedingt die Sicherheitshinweise in der EX Installationsanleitung der T08 ExCam Serie! Quicklink: https://www.samcon.eu/fileadmin/documents/de/22-Ex-Netzwerk-Kameras/ExCam-Serie-T08-EX-Installationsanleitung-2020.pdf Bitte beachten Sie unbedingt die nationalen Sicherheits- und Unfallverhütungsvor- schriften und die nachfolgenden Sicherheitshinweise in dieser Betriebsanleitung! Achtung! ® Die Kameras des Typs T08 ExCam Serie sind nicht für Zone 0 und Zone... - Seite 7 Achtung! Die ExCam Geräte mit Modellschlüssel T08-VA4.1K.PS1 (optische Kalo- tte aus Thermoplast) dürfen generell nicht in Bergbaubereichen (ATEX Gerätegruppe I) eingesetzt werden, noch in Bereichen mit hohem Risiko durch mechanische Gefährdung (ATEX Gerätegruppe II)! Achtung! Gefahr der statischen Aufladung! Nur mit einem weichen, feuchten Tuch reinigen.
-
Seite 8: Montage
Montage Für das Errichten und Betreiben sind die relevanten nationalen Vorschriften sowie die all- gemein anerkannten Regeln der Technik maßgebend. Vor der Montage ist die Kamera auf eventuelle Transportschäden am Gehäuse zu überprüfen. Montage, elektrischer An- schluss und Inbetriebnahme dürfen nur von ausgebildetem Fachpersonal vorgenommen werden. - Seite 9 Beachten Sie die nationalen und lokalen Vorschriften für die Montage schwerer Lasten. Ergreifen Sie im Zweifelsfall geeignete Sicherheits- maßnahmen. Zeichnungen für Bohrbilder und weiterführende Informationen finden Sie auf unserer Pro- duktseite: Quicklink: https://www.samcon.eu/de/produkte/netzwerk/excam-xf-p3807/ Optionales Montagezubehör WALL MOUNT EXCAM XPT (01538-001) Wandausleger Wandausleger für Geräte der T08-TNXCD und WMB-...
-
Seite 10: Elektrischer Anschluss
Betriebsanleitung sowie in der EX Installa- tionsanleitung! ® Die ExCam XF P3807 wird mit einem flipConnect ausgeliefert. Elektrotechnische An- schlussarbeiten im Inneren der druckfesten Kapselung von Seiten des Anwenders sind nicht zulässig. Potentialausgleich Bild 5-1 ExCam XF P3807 Potentialausgleich Doc.-ID: 230327-PT08BA-ES-ExCam-XF-P3807_de_rev.00.docx, Seite 10 von 24... -
Seite 11: Anschlussarbeiten Am Gerät Via Flipconnect
Der elektrische Anschluss des Gerätes erfolgt ausschließlich über das flipConnect. Wir zeigen das Vorgehen im folgenden Video-Tutorial “Plug & Play Cable Connection via flipConnect” https://go.samcon.eu/flipconnect Den roten Blindstopfen (mit integriertem Hilfswerkzeug) aus dem Gehäuse drehen und aufbewahren. Doc.-ID: 230327-PT08BA-ES-ExCam-XF-P3807_de_rev.00.docx, Seite 11 von 24... - Seite 12 Fixieren Sie die RJ45 Buchse wie in der folgenden Abbildung. Wählen Sie ein geeignetes Kabel und eine passende Kabelleitungseinführung (KLE), so- wie einen RJ45 Stecker aus (oder verwenden Sie die beigefügten Komponenten). Stülpen Sie die KLE über das gewählte Kabel. Der Stecker darf nicht länger als der beigefügte Stecker sein.
- Seite 13 Drücken Sie das Kabel nach unten. Die RJ45 Buchse verschwindet im Gehäuse. Befestigen Sie den äußeren Ring der KLE. Es ist Loctite zu verwenden und die Anweisun- gen in der Bedienungsanleitung der gewählten KLE, vor allem bezüglich der Drehmomente zur Befestigung, sind zu beachten. Fertig.
-
Seite 14: Geeignete Kabel & Leitungseinführungen
Die Zuleitung muss einen ausreichenden Querschnitt aufweisen und die Absicherung der Leitung den nationalen sowie den internationalen Bestimmungen entsprechen. Einen unverbindlichen Projektierungsleitfaden finden Sie auf unserer Homepage: https://www.samcon.eu/fileadmin/documents/de/99-Wissensportal/TB003-Auswahlkriterien%20f%C3%BCr%20Kabelleitungs- einf%C3%BChrungen%20bei%20Ex-d%20Geh%C3%A4usen.pdf Video Tutorial: „Kabel für druckfeste Geräte in explosionsgefährdeten Bereichen“ http://go.samcon.eu/video-kabel-ex Bild 5-2 Ex-d Auswahl von Kabel 5.3.1... -
Seite 15: Prüfungen Vor Spannungszuschaltung
Prüfungen vor Spannungszuschaltung Achtung! Vor Inbetriebnahme des Betriebsmittels sind die in den einzelnen nati- onalen Bestimmungen genannten Prüfungen durchzuführen. Außer- dem ist vor der Inbetriebnahme die korrekte Funktion und Installation des Betriebsmittels in Übereinstimmung mit dieser Betriebsanleitung und anderen anwendbaren Bestimmungen zu überprüfen. Achtung! Unsachgemäße Installation und Betrieb der Kamera kann zum Verlust der Garantie führen! -
Seite 16: Arbeiten Im Druckfesten Gehäuse
Kameraposition, zum Austausch der SD-Speicherkarte und zum Zurücksetzen auf Werks- einstellung vorgesehen. Wenn aus unvorhersehbaren Gründen das Gehäuse geöffnet werden muss, setzten Sie sich mit unserem Support (support@samcon.eu) in Verbindung. Öffnen und Schließen des druckfesten Gehäuses Beachten Sie immer die ex-relevanten Regeln: Achtung! Warnhinweise auf dem Typenschild beachten. - Seite 17 Der Kuppelflansch ist vorsichtig und lotrecht herauszuziehen (vgl. Abb.6-1). Es be- steht Gefahr durch Verkantung! Durch entstehenden Unterdruck kann das Entfer- nen des Flansches ggf. schwerfällig sein. H8f7 H8g7 Die kreiszylindrische Spielpassung , bzw. (gem. ISO 286) von Rumpf- und Flanschbauteil darf nicht verkantet werden! Gefahr durch Beschädigung des zünddurchschlagsicheren Spaltes (DIN EN 60079-1)! Vorsicht vor Haut- und Kleidungskontakt an der zylindrischen Passung.
-
Seite 18: Kameraposition Einstellen
Achtung! Falls die Kuppeln beschädigt ist darf sie nicht mehr verwendet wer- den! Achtung! Schließen Sie keine Fremdkörper im Gehäuse ein! Es dürfen ausschließlich Originalschrauben aus dem Lieferumfang in unversehr- tem und sauberem Zustand verwendet werden. Demontierte Schraubensicherun- gen (Federringe DIN 127 A) müssen wieder eingesetzt werden. Die Gylon Flachdichtung muss, entsprechend dem Flanschlochbild, unbeschädigt eingesetzt werden. -
Seite 19: Austausch Der Sd Karte
Bild 6-3 Reset Knopf / Speicherkarte Zurücksetzen auf Werkseinstellung Um alle Parameter der ExCam XF P3807 (einschließlich der IP-Adresse) auf die Standard- werte zurückzusetzen, sollten Sie einen Hardware-Reset durchführen. Die Parameter können über die Weboberfläche oder manuell zurückgesetzt werden. Ist die im Netzwerk platzierte Kamera nicht mehr erreichbar oder ihr Zustand unkontrollierbar, sollte der Reset manuell durchgeführt werden. -
Seite 20: Netzwerkzugriff Und Visualisierung
Internet unter folgender Adresse zu finden: https://www.axis.com/de-de/products/axis-p3807-pve Die ExCam XF P3807 ist bei Auslieferungszustand auf die zutreffende Netzfrequenz ein- gestellt (50Hz oder 60Hz). Sollte die Kamera an einem Standort mit anderer Netzfrequenz eingesetzt werden, kann es zu Bildflackern insbesondere in Leuchtstoffröhren Umgebun- gen kommen. -
Seite 21: Zuweisen Der Ip Adresse
Zuweisen der IP Adresse Die ExCam XF P3807 ist auf die Nutzung in einem Ethernet-Netzwerk ausgelegt und be- nötigt eine IP-Adresse für Zugriff und Steuerung. In den meisten Netzwerken ist heutzu- tage ein DHCP-Server eingebunden, der angeschlossenen Geräten automatisch IP-Ad- ressen zuweist. -
Seite 22: Instandhaltung / Wartung / Änderungen
Austausch zulässig. Im Zweifelsfall ist das betroffene Betriebsmittel der Firma SAMCON Prozessleittechnik GmbH zur Reparatur zurückzugeben. Reparaturen, die den Explosionsschutz betreffen, dürfen nur von der Firma SAMCON Pro- zessleittechnik GmbH oder einer von der Firma SAMCON Prozessleittechnik GmbH auto- risierten Elektrofachkraft in Übereinstimmung mit national geltenden Regeln durchgeführt... -
Seite 23: Zeichnungen & 3D Modelle
Zeichnungen & 3D Modelle Alle Zeichnungen, 3D Modelle, Zertifikate und vieles mehr finden Sie im Downloadbereich der Produktseite auf unserer Homepage: http://www.samcon.eu/de/produkte/netzwerk/excam-XF-P3807/ Sollten Sie technische Informationen vermissen, setzen Sie sich mit uns in Verbindung: support@samcon.eu Doc.-ID: 230327-PT08BA-ES-ExCam-XF-P3807_de_rev.00.docx, Seite 23 von 24... - Seite 24 Schillerstraße 17, 35102 Lohra-Altenvers www.samcon.eu, info@samcon.eu fon: +49 6426 9231-0, fax: - 31...
