Thermometer Mit Thermometerfühler (Falls Vorhanden) Und Abdeckleisten Anbauen - Viessmann Vitocell 100-B CVB Montageanleitung

Speicher-Wassererwärmer 400 und 500 l
Thermometer mit Thermometerfühler (falls vorhanden) und Abdeckleisten anbauen
4.
2.
3.

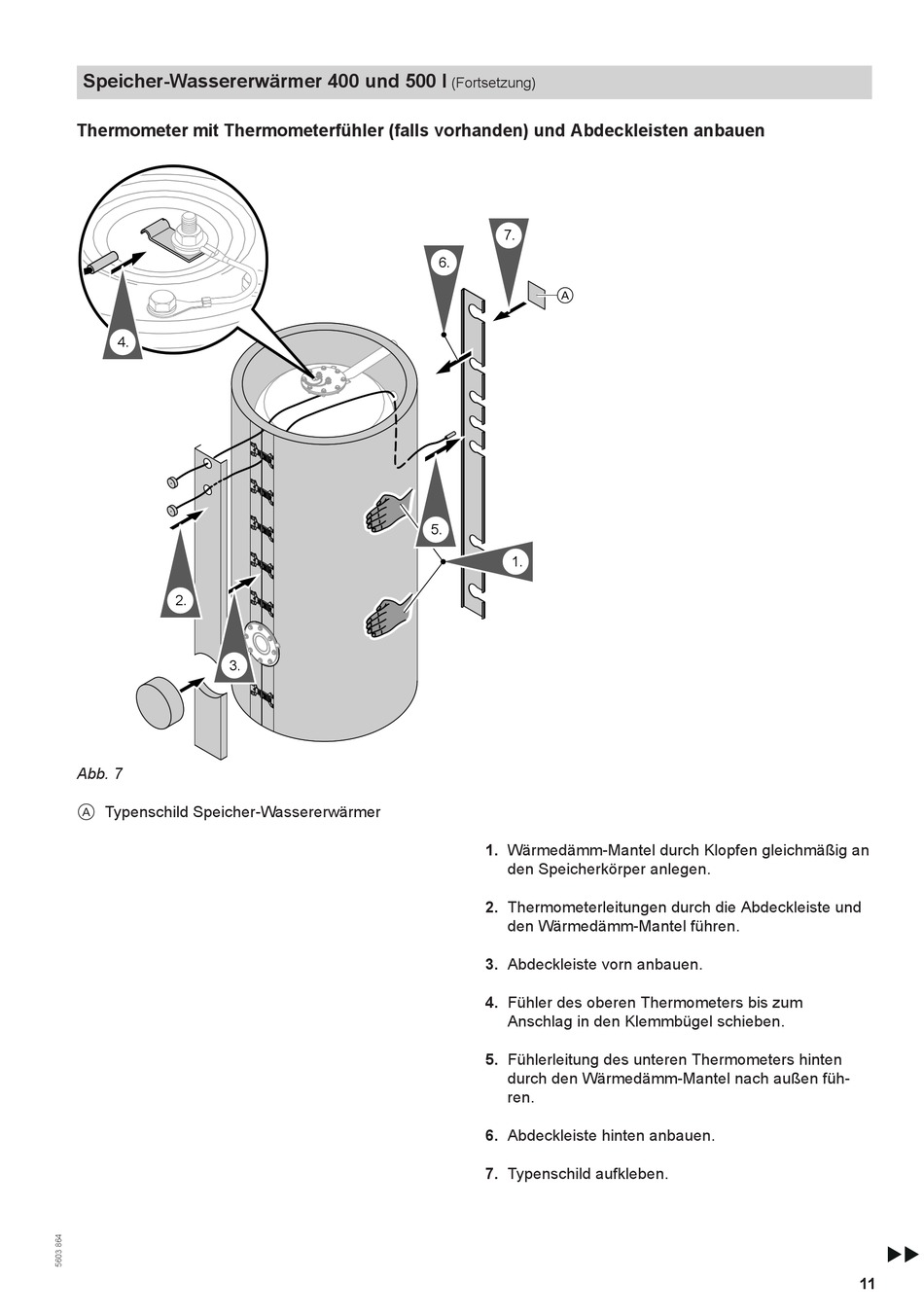

Abb. 7
Typenschild Speicher-Wassererwärmer
A
(Fortsetzung)
7.
6.
A
5.
1.
1. Wärmedämm-Mantel durch Klopfen gleichmäßig an
den Speicherkörper anlegen.
2. Thermometerleitungen durch die Abdeckleiste und
den Wärmedämm-Mantel führen.
3. Abdeckleiste vorn anbauen.
4. Fühler des oberen Thermometers bis zum
Anschlag in den Klemmbügel schieben.
5. Fühlerleitung des unteren Thermometers hinten
durch den Wärmedämm-Mantel nach außen füh-
ren.
6. Abdeckleiste hinten anbauen.
7. Typenschild aufkleben.
11
