VIESMANN

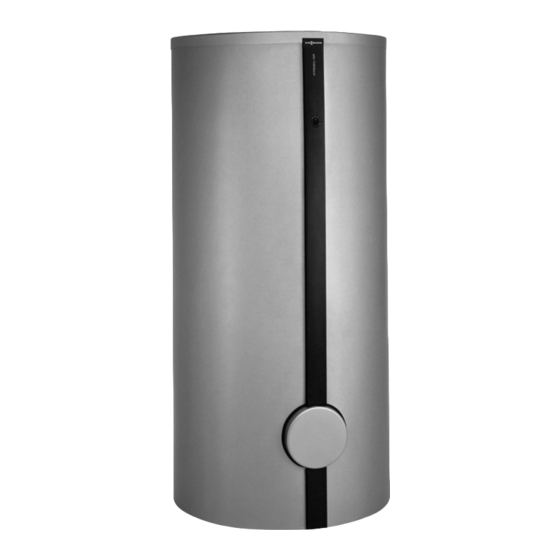

VITOCELL 100-L
Speicher für Trinkwassererwärmungsanlagen im Speicherladesystem
Planungsanleitung
VITOCELL 100-L
Typ CVL
Stehender Speicher aus Stahl, mit Ceraprotect-Email-
lierung
Speicherinhalt 500, 750 und 1000 Liter
VITOTRANS 222
Wärmetauscher-Set für Speicherladesystem
Zu übertragende Wärmeleistung: bis 80, bis 120 und bis
240 kW
5811 199-5
4/2007

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOCELL 100-L CVL

Inhaltszusammenfassung für Viessmann VITOCELL 100-L CVL

  • Seite 1 VIESMANN VITOCELL 100-L Speicher für Trinkwassererwärmungsanlagen im Speicherladesystem Planungsanleitung VITOCELL 100-L Typ CVL Stehender Speicher aus Stahl, mit Ceraprotect-Email- lierung Speicherinhalt 500, 750 und 1000 Liter VITOTRANS 222 Wärmetauscher-Set für Speicherladesystem Zu übertragende Wärmeleistung: bis 80, bis 120 und bis 240 kW 5811 199-5 4/2007...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Produktinformation 1.1 Anwendungen und Vorteile ..........1.2 Gewährleistung .

  • Seite 3: Produktinformation

    Produktinformation 1.1 Anwendungen und Vorteile Das Viessmann Speicherladesystem ist eine Kombination aus einem Speicher Vitocell 100-L und einem modularen Wärmetau- Vitocell 100-L mit Vitotrans 222 scher-Set Vitotrans 222. & Korrosionsgeschützter Speicherbehälter aus Stahl mit Cerapro- Das Speicherladesystem zur Trinkwassererwärmung wird bevor- tect-Emaillierung.

  • Seite 4: Betrieb Mit Konstanter Vorlauftemperatur

    Produktinformation (Fortsetzung) A Warmwasser N Mischgruppe B Warmwassereintritt vom Wärmetauscher O Strangregulierventil C Vitotrans 222 Wärmetauscher-Set P Rückschlagventil D Plattenwärmetauscher R Speicherladepumpe (sekundär) E Heizkreispumpe (primär) S Sicherheitsventil F Entlüftung T gemeinsamer Kaltwasseranschluss mit Sicherheitsgruppe G Heizwasservorlauf nach DIN 1988 H Heizwasserrücklauf U Vitocell 100-L, (hier: 500 Liter Inhalt) K Heizkessel...

  • Seite 5: Betrieb Mit Wärmepumpe In Verbindung Mit Ladelanze Zur Trinkwassererwärmung

    Produktinformation (Fortsetzung) A Warmwasser L Strangregulierventil B Warmwassereintritt vom Wärmetauscher M Rückschlagventil C Vitotrans 222 Wärmetauscher-Set N Speicherladepumpe (sekundär) D Plattenwärmetauscher O Sicherheitsventil E Heizkreispumpe (primär) P gemeinsamer Kaltwasseranschluss mit Sicherheitsgruppe F Entlüftung nach DIN 1988 G Heizwasservorlauf R Vitocell 100-L, (hier: 500 Liter Inhalt) H Heizwasserrücklauf S Temperaturregler unten (Aus) K Wärmequelle mit konstanter Vorlauftemperatur (z.B.

  • Seite 6: Technische Angaben

    Produktinformation (Fortsetzung) A Warmwasser K Strangregulierventil B Warmwassereintritt vom Wärmetauscher L Rückschlagventil C Ladelanze M Speicherladepumpe D Plattenwärmetauscher N gemeinsamer Kaltwasseranschluss mit Sicherheitsgruppe E Entlüftung nach DIN 1988 F Heizwasservorlauf von der Wärmepumpe O Vitocell 100-L, (hier: 750 oder 1000 Liter Inhalt) G Heizwasserrücklauf zur Wärmepumpe P Speichertemperatursensor der Wärmepumpe H Wärmepumpe...

  • Seite 7: 500 Liter Inhalt

    Technische Angaben (Fortsetzung) 500 Liter Inhalt BÖ Besichtigungs- und Reinigungsöffnung Magnesium-Schutzanode Entleerung Warmwasser Kaltwasser WW/WT Warmwassereintritt vom Wärmetauscher Tauchhülse für Speichertemperatursensor bzw. Tempe- Zirkulation raturregler Maßtabelle Speicherinhalt 1955 750 und 1000 Liter Inhalt BÖ Besichtigungs- und Reinigungsöffnung Tauchhülse für Speichertemperatursensor bzw. Tempe- Entleerung raturregler Kaltwasser...

  • Seite 8: Trinkwasserseitiger Durchflusswiderstand

    Technische Angaben (Fortsetzung) Warmwasser WW/WT Warmwassereintritt vom Wärmetauscher Zirkulation Maßtabelle Speicherinhalt 1000 1060 1055 1153 2100 2160 1059 Ø mm 1962 2025 1632 1670 1327 1373 Trinkwasserseitiger Durchflusswiderstand A 500 Liter Speicherinhalt B 750 und 1000 Liter Speicherinhalt 2.2 Technische Angaben zum Vitotrans 222 Best.-Nr.
  • Seite 9 Technische Angaben (Fortsetzung) Best.-Nr. 7143 564 7143 565 7143 566 Trinkwasser Anschlüsse (DIN 2999) Heizwasservor- und -rücklauf 1¼ Kaltwasser, Warmwasser 1¼ Gewicht Zul. Betriebsdruck heiz- und trinkwasserseitig Elektrische Leistungsaufnahme je Stufe 1 Stufe 2 Stufe 3 Stufe 1 Stufe 2 Stufe 3 Stufe 1 Stufe 2...

  • Seite 10: Zubehör Für Konstante Betriebsweise

    Technische Angaben (Fortsetzung) Zubehör für konstante Betriebsweise 4 Temperaturregler (2 Stück erforderlich) Zubehör für gleitende Betriebsweise 1 Mischgruppe (80 und 120 kW) 2 Mischgruppe (240 kW) 3 Vitotronic 200-H, Typ HK1S, HK1W, HK3S und HK3W nur wenn eine der folgenden Regelungen vorhanden ist: &...
  • Seite 11 Technische Angaben (Fortsetzung) Leistungskennzahl N Kurzzeitleistung (während 10 Minuten) A Vitotrans 222, Best.-Nr. 7143 564 A Vitotrans 222, Best.-Nr. 7143 564 B Vitotrans 222, Best.-Nr. 7143 565 B Vitotrans 222, Best.-Nr. 7143 565 C Vitotrans 222, Best.-Nr. 7143 566 C Vitotrans 222, Best.-Nr. 7143 566 Die Leistungskennzahl N ändert sich mit der Speicherbevorratungstemperatur T = 60 °C →...

  • Seite 12: Trinkwasserseitiger Durchflusswiderstand Des Vitotrans 222 Und Kennlinien Der Speicherladepumpen

    Technische Angaben (Fortsetzung) Trinkwasserseitiger Durchflusswiderstand des Vitotrans 222 und Kennlinien der Speicherladepum- Vitotrans 222, Best.-Nr. 7143 564 (bis 80 kW) und 7143 565 (bis 120 kW) A Stufe 3 (max.) E Trinkwassermenge bei 10/60 °C und max. zu übertragender B Stufe 2 Wärmeleistung bis 80 kW = 1376 l/h (Δp = 50 mbar) C Stufe 1 F Trinkwassermenge bei 10/60 °C und max.

  • Seite 13: Heizwasserseitiger Durchflusswiderstand Des Vitotrans 222 Und Kennlinien Der Heizkreispumpen

    Technische Angaben (Fortsetzung) Heizwasserseitiger Durchflusswiderstand des Vitotrans 222 und Kennlinien der Heizkreispumpen Vitotrans 222, Best.-Nr. 7143 564 (bis 80 kW) und 7143 565 (bis 120 kW) A Stufe 3 (max.) F Heizwassermenge bei T = 75/35 °C und max. zu übertrag- B Stufe 2 ender Wärmeleistung bis 80 kW = 1720 l/h (Δp = 70 mbar) C Stufe 1...

  • Seite 14: Allgemeine Formeln Zur Berechnung Des Speicherladesystems

    Dimensionierung 3.1 Allgemeine Formeln zur Berechnung des Speicherladesystems In Anlehnung an die EN 12831 wird statt wie bisher bei der DIN 4701 für die Wärmemenge Q = Φ und für die Wärmeleistung (Dauerleistung) = L gesetzt. Berechnung nach Wassermenge Berechnung nach Wärmemenge 3.2 Beispielrechnung Φ...

  • Seite 15: Berechnung Der Speichergröße Nach Wärmemenge

    Dimensionierung (Fortsetzung) Berechnung der Speichergröße nach Wärmemenge Insgesamt wird über den Zeitraum von 30 Minuten, wie bereits Jeder einzelne Speicher Vitocell 100-L mit 750 Liter Speicherin- halt bevorratet folgende Wärmemenge Φ errechnet, eine Wassermenge von 3600 Litern mit einer Tempera- Sp.
  • Seite 16 Installation (Fortsetzung) D Vitotronic 200-H (Typ HK1S, HK1W, HK3S und HK3W), H gemeinsamer Kaltwasseranschluss mit Sicherheitsgruppe Vitotronic 100 (Typ GC1), nach DIN 1988 K Vitocell 100-L, (hier: 500 Liter Inhalt) Vitotronic 200 (Typ GW1), L Speicherladepumpe (sekundär) Vitotronic 300 (Typ GW2) oder N Rückschlagklappe, federbelastet Vitotronic 300-K E Plattenwärmetauscher...
  • Seite 17 Installation (Fortsetzung) Für einen optimalen Betrieb sollte die Speichervorrangschaltung an der Regelung deaktiviert werden. Variante 3 — Speicherladesystem mit mehreren Vitocell 100-L in Parallelschaltung und Vitotrans 222 für konstante Vorlauftemperaturen A Vitocell 100-L, (hier: 500 Liter Inhalt) K Speicherladepumpe (sekundär) B Zirkulationsleitung L Plattenwärmetauscher C Zirkulationspumpe...
  • Seite 18 Installation (Fortsetzung) Variante 4 — Speicherladesystem mit mehreren Vitocell 100-L in Reihenschaltung und Vitotrans 222 für gleitende Vorlauftemperaturen A Vitocell 100-L, (hier: 500 Liter Inhalt) H Heizwasservorlauf B Zirkulationsleitung K Heizwasserrücklauf C Zirkulationspumpe L Speicherladepumpe (sekundär) D Zapfstellen (Warmwasser) N gemeinsamer Kaltwasseranschluss mit Sicherheitsgruppe E Vitotrans 222 Wärmetauscher-Set mit Mischgruppe nach DIN 1988 F Vitotronic 200-H (Typ HK1S, HK1W, HK3S und HK3W),...

  • Seite 19: Anschlüsse

    Installation (Fortsetzung) 4.2 Anschlüsse Trinkwasserseitiger Anschluss des Vitotrans 222 (Zubehör) in Verbindung mit einem Vitocell 100-L (Anschluss nach DIN 1988) A Zapfstellen (Warmwasser) L Rückflussverhinderer B Zirkulationsleitung M Entleerung C Zirkulationspumpe N Kaltwasser D Rückschlagklappe, federbelastet O Trinkwasserfilter E Beobachtbare Mündung der Ausblaseleitung P Druckminderer F Sicherheitsventil R Rückflussverhinderer/Rohrtrenner...

  • Seite 20: Heizwasserseitige Anschlüsse

    Installation (Fortsetzung) & Rückflussverhinderer & Durchflussregulierventil Verhindert den Rückfluss von Anlagenwasser und erwärmtem Wir empfehlen, ein Durchflussregulierventil einzubauen und Wasser in die Kaltwasserleitung bzw. in das Ortsnetz. den maximalen Wasserdurchfluss entsprechend der 10-Minu- & Druckmessgerät (Manometer) ten-Leistung einzustellen (siehe Tabelle Seite 10). &...

  • Seite 21: Anwendungsbeispiel 1 - Vitocell 100-L Mit Vitotrans 222 Und Heizkessel Mit

    Installation (Fortsetzung) Anwendungsbeispiel 1 — Vitocell 100-L mit Vitotrans 222 und Heizkessel mit Vitotronic (gleitende Betriebsweise des Heizkessels) A Netzanschluss 230 V~ 50 Hz; Hauptschalter nach Vorschrift D Rücklaufsammler E zusätzliches Motorventil im Vorlauf zum Vitotrans 222 wenn anbringen B Heizkreispumpe (primär) Differenzdruck zwischen Vorlaufverteiler und Rücklaufsamm- C Vorlaufverteiler (druckbehaftet) ler >...

  • Seite 22: Anwendungsbeispiel 2 - Vitocell 100-L Mit Vitotrans 222 Und Einer Fremdrege

    Installation (Fortsetzung) Anwendungsbeispiel 2 — Vitocell 100-L mit Vitotrans 222 und einer Fremdregelung (bei gleitender Betriebsweise des Heizkessels) A Netzanschluss 230 V~ 50 Hz; Hauptschalter nach Vorschrift D Potenzialfreier Kontakt für die Brennereinschaltung der anbringen Fremdregelung B Vorlaufverteiler (druckbehaftet) E zusätzliches Motorventil im Vorlauf zum Vitotrans 222 wenn C Rücklaufsammler Differenzdruck zwischen Vorlaufverteiler und Rücklaufsamm- ler >...

  • Seite 23: Anwendungsbeispiel 3 - Vitocell 100-L Mit Vitotrans 222 Und Konstanten Vor

    Installation (Fortsetzung) Pos. Bezeichnung Anzahl Best.-Nr. Mischgruppe (mit 3-Wege-Mischventil, Stellmotor, Sensoren, Verrohrung) zu Vitotrans 222 – bis 120 kW 7143 567 – bis 240 kW 7143 568 Vitotronic 200-H, Typ HK1S, HK1W, HK3S und HK3W siehe Preis- liste Hilfsschütz 7814 681 Speichertemperatursensor 7450 633 Zubringerpumpe (Verteiler)
  • Seite 24 Verdrahtungsschema zum Anschluss der Temperatur- regler, des Hilfsschützes und des Motorventils Motorventil 6 ist nur bei druckbehaftetem Vorlaufverteiler erfor- Legende und erforderliche Komponenten siehe Seite 23. derlich. Technische Änderungen vorbehalten! Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de VIESMANN...
