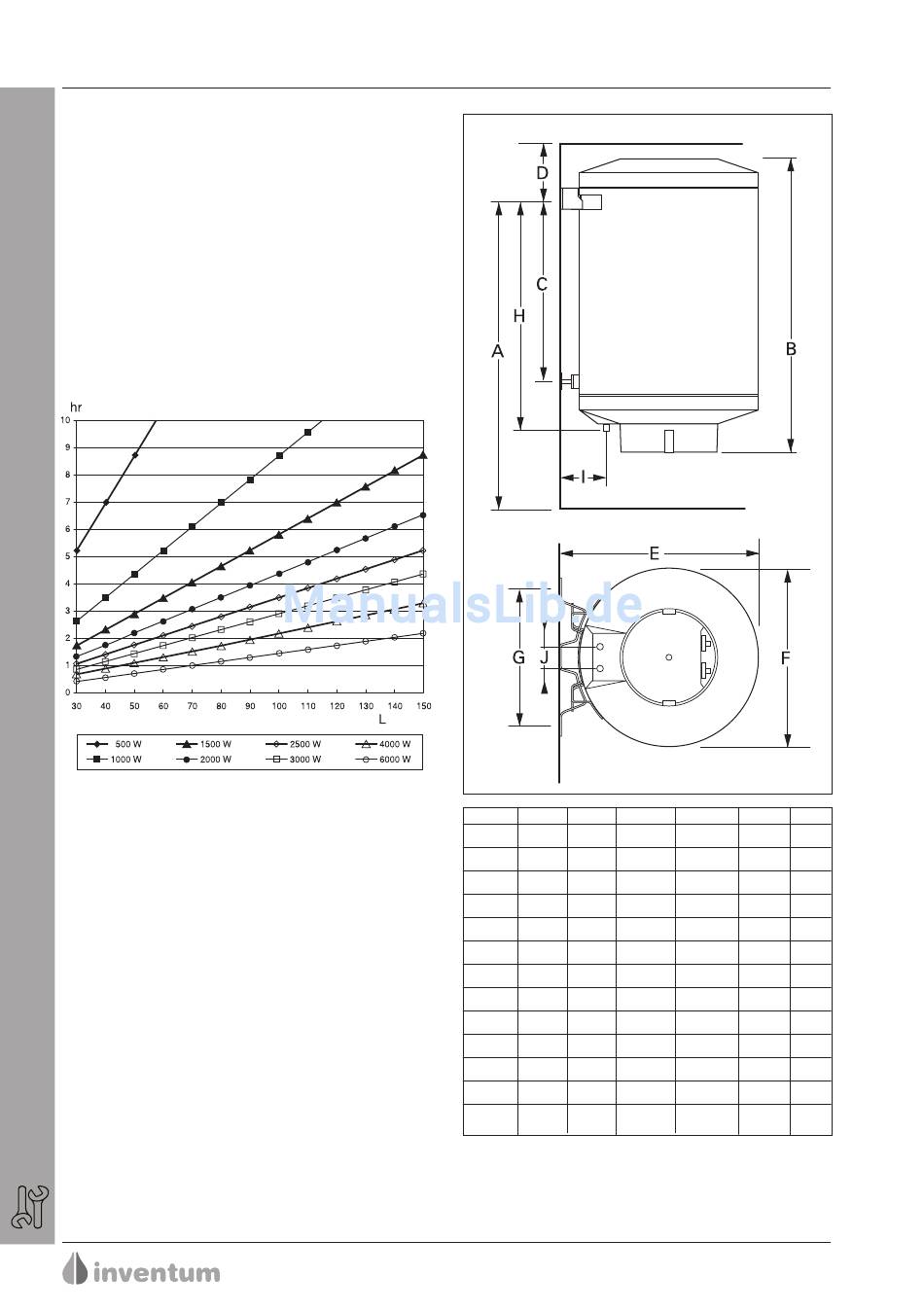

Technische specificaties

Voor technische specificaties van deze boiler
verwijzen wij u naar:
- de typeplaat (fig. 1)
- de maatschets (fig.5)
- de grafiek met opwarmtijden (fig. 6).
Hierin wordt de opwarmtijd (hr) weer-
gegeven als functie van het volume (L)
en het vermogen (W) van de boiler. De
opwarmtijd is de tijd die nodig is om
de volledige inhoud van de boiler van
15 °C tot 88 °C te verwarmen.
Fig. 6 Opwarmtijden
nhoud 30
I
Amin 820
B 535
C 244
Dmin 130
E 470
F 430
G 340
H 367
i 100
J 60
* 31
** 16
*** 46
* Stilstandsverlies
* * Gewicht leeg
*** Gewicht vol
Fig. 5 Maatschets
ED/EDR/EDOR
NEDERLANDS
50 80 120 150
1005 1155 1455 1645 mm
725 865 1160 1330 mm
432 576 876 1066 mm
130 130 130 130
470 525 525 525
430 485 485 485
340 340 340 340
555 705 1005 1195
100 100 100 100
60 60 60 60
37 42 57 66
21 28 39 50
71 108 159 200
L
mm
mm
mm
mm
mm
mm
mm
W/h
kg
kg
