FRANÇAIS
MANUEL D'INSTALLATION
7

Entreposage et transport

L'appareil doit toujours être entreposé dans
l'emballage d'origine fourni par le fabricant.
Il s'agit de respecter toutes les instructions
mentionnées sur la partie extérieure de
l'emballage. Le local où l'appareil est entre-
posé doit être sec et agencé de sorte à éviter
tout endommagement de l'emballage. Lors
du trans-port, l'emballage d'origine doit
demeurer intact afin d'offrir une protection
optimale de l'appareil. Mettez l'emballage de
telle sorte qu'il ne puisse pas se déplacer
dans le véhicule. Laissez l'appareil dans son
emballage jusqu' à ce qu'il se trouve d ans
le local où il sera installé.
Ne placez jamais le chauffe-eau
directement sur le sol. Laissez
le chauffe-eau le plus longtemps
possible sur sa base dans
l'emballage.

7.1 Contenu de l'emballage

L'emballage contient les éléments
suivants:
- Chauffe-eau
- Etrier mural (se trouve dans le couvercle
en polystyrène de l'emballage!)
- Sachet renfermant le matériel de
fixation
- Manuel
7.2 Emballage et environnement
Afin de protéger l'environnement, il s'agit
de respecter les points suivants:
• Apportez les éléments en carton et en
polystyrène dans la déchetterie prévue
à cet effet, en vue d'un recyclage.
• Les attaches et autres restes
d'emballage sont considérés comme
des déchets normaux.
258898
8 Spécifications techniques
Pour les spécifications techniques du
chauffe-eau, veuillez vous référer aux
éléments suivants:
- plaque signalétique (fig. 1)
- croquis coté (fig. 5)
- graphique présentant les durées de chauffe
(fig. 6, page fr-5!). La durée de chauffe
(hr) est représentée sur ce graphique
comme fonction du volume (L) et de la
puissance (W) du chauffe-eau. La durée de
chauffe constitue la durée néces-saire à
chauffer la capacité totale du chauffe-eau à
une température comprise entre 15 °C et 88 °C.
30
Capacité
Amin 820
B 535
C 244
Dmin 130
E 470
F 430
G 340
H 367
I 100
J 60
* 31
** 16
*** 46
* Perte à l'arrêt
*** Poids chauffe-eau rempli
ED/EDR/EDOR

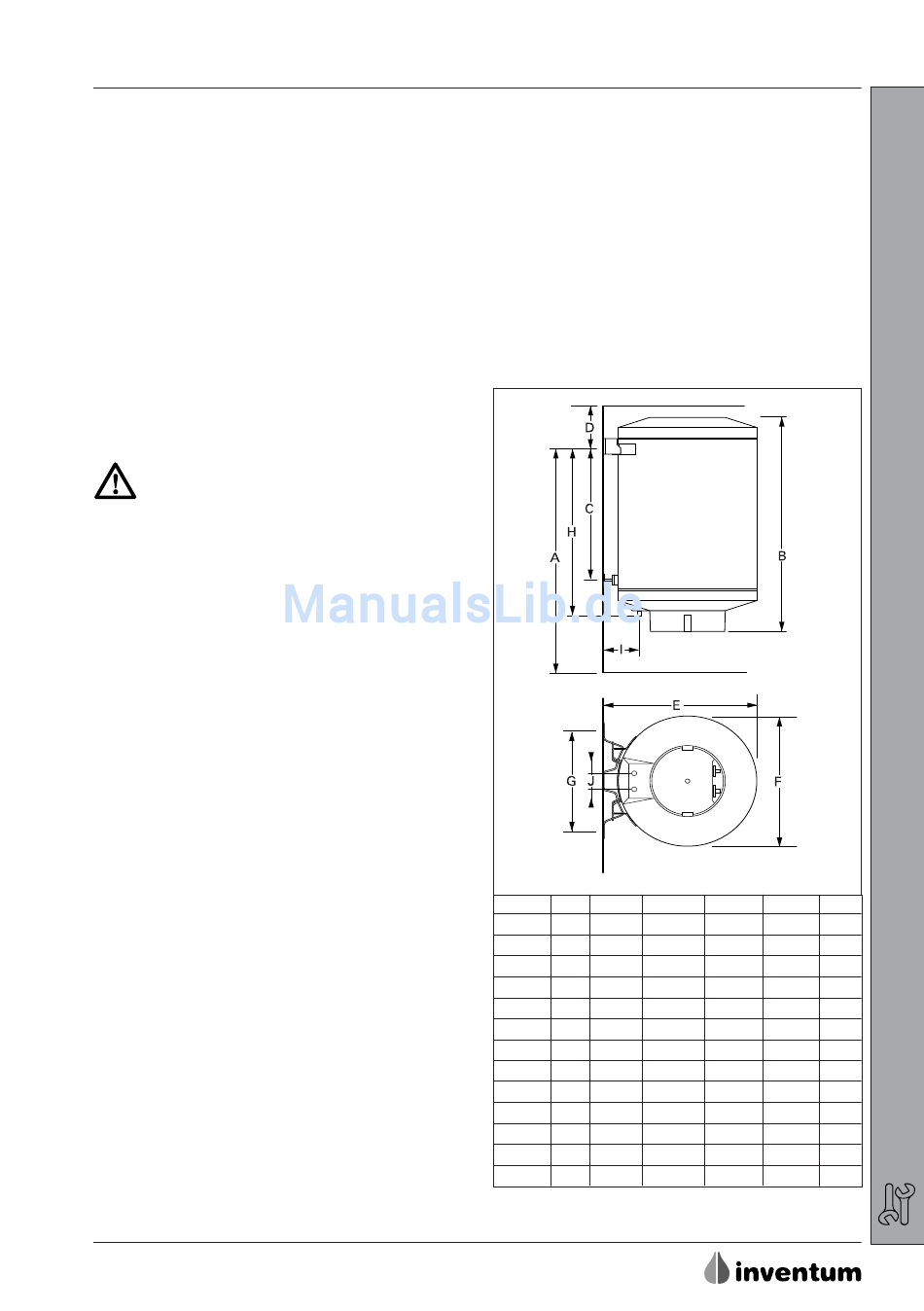

Fig. 5 Croquis coté
50 80 120 150
1005 1155 1455 1645 mm
725 865 1160 1330 mm
432 576 876 1066 mm
130 130 130 130
470 525 525 525
430 485 485 485
340 340 340 340
555 705 1005 1195 mm
100 100 100 100
60 60 60 60
37 42 57 66
21 28 39 50
71 108 159 200
** Poids à vide
fr - 9
L
mm
mm
mm
mm
mm
mm
W/h
kg
kg
