6.2.2 Einbaubedingungen

Einbaubedingungen Luft- und Kriechstrecken
Abstände, Luft- und Kriechstrecken
Beim Einbau von Komponenten Luft- und Kriechstrecken zwischen den einzelnen
Komponenten sowie zwischen den Komponenten zu den Gehäusewänden ausreichend
bemessen. Hierbei die Werte aus der Norm EN IEC 60079-7 (Tabelle) berücksichtigen.
Kriechstecken der Komponenten prüfen und gemäß den Vorgaben der jeweiligen
Betriebsanleitung einhalten.
Luftstrecken, abhängig von der Bemessungsbetriebsspannung der eingebauten
Klemmen, einhalten.
Abstand zwischen Deckel und Anschlussschrauben der Einbauten (bei angeschlossenem
Leiter) einhalten: mindestens der Wert der geforderten Luftstrecken.
147924 / 8146647300
2022-11-23·BA00·III·de·13

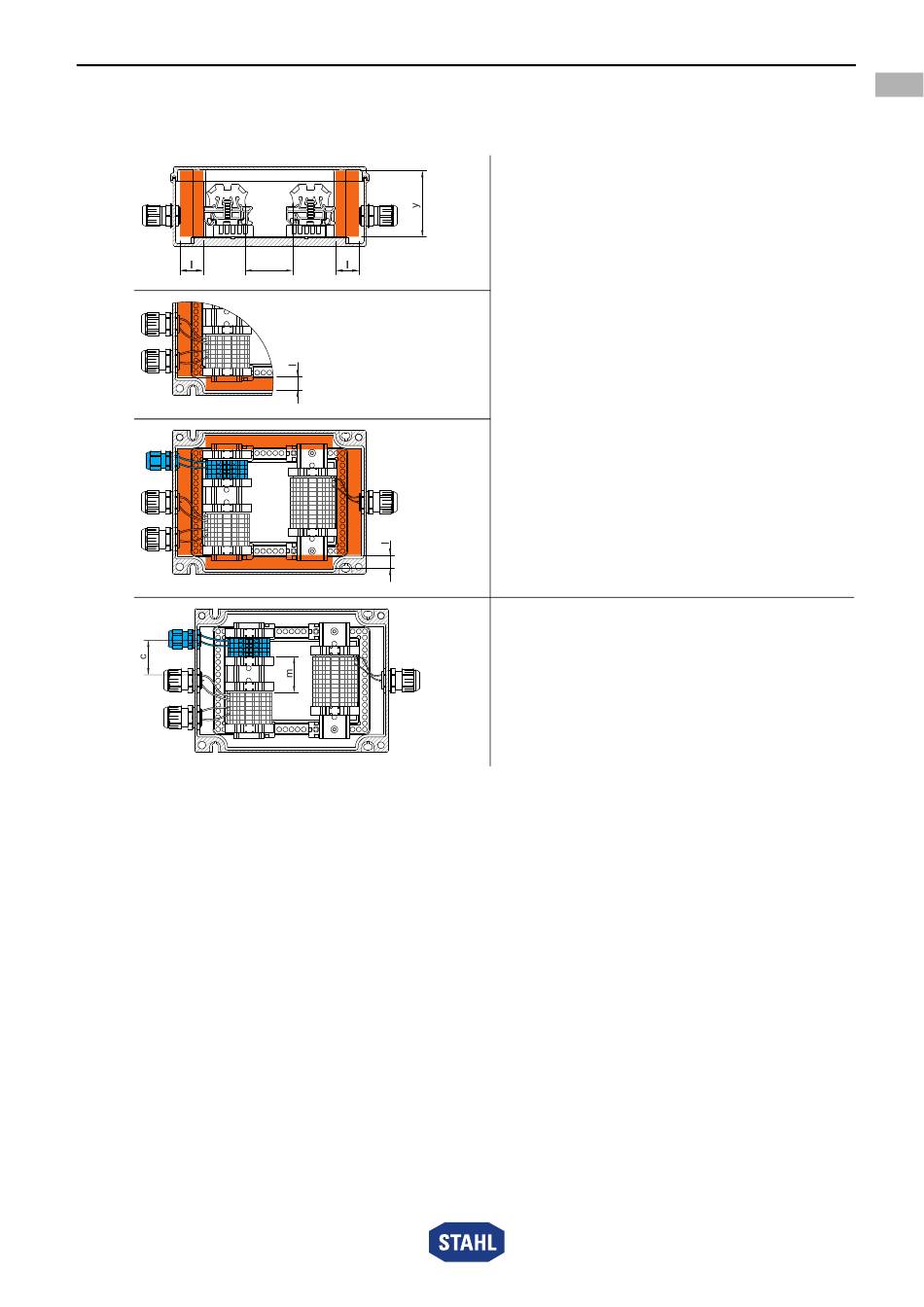

X I *
I =
Mindestabstand zum Gehäuse nach
Norm EN IEC 60079-7 (Tabelle)
y =
Luftstrecke
X =
Faktor nach Norm EN IEC 60079-7
abhängig vom Leiterquerschnitt
18591E00
X * I = Mindestabstand
18590E00
18592E00
m =
50 mm Abstand zwischen Ex e und
Ex i Reihenklemmen
c =
8 mm Abstand zwischen Ex e und
Ex i Kabelleitung
18593E00
Sicherheitsschalter / Lasttrennschalter
Reihe 8146/5-V37, Reihe 8150/5-V37,
Reihe 8146/5-V11, Reihe 8150/5-V11
Montage und Installation
