Baugruppe 245
5a
3
5
4

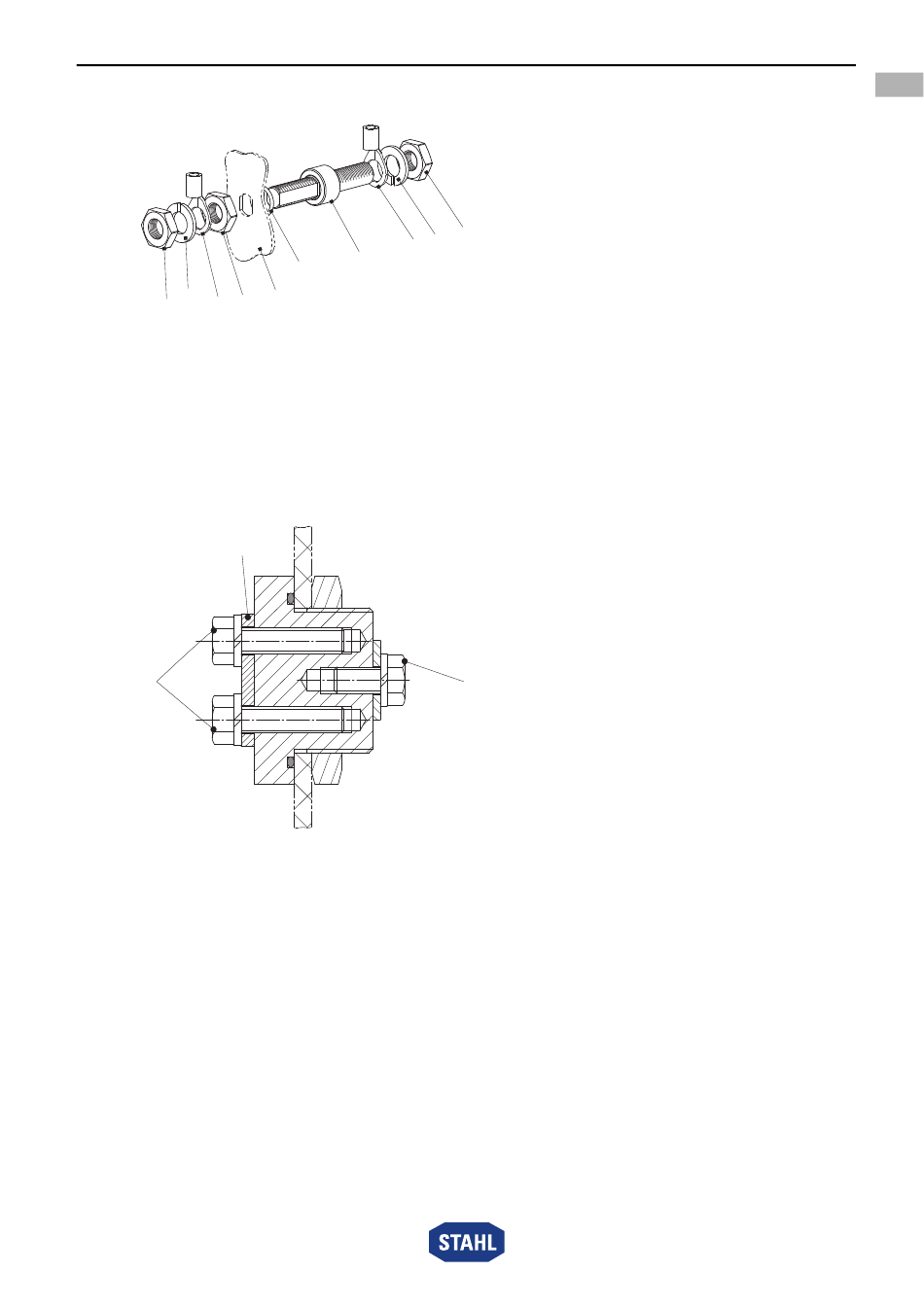

Schutzleiter für Leitungsquerschnitt ≤ 25 mm
▶
Erdungsbolzen (1) durch geeignete Bohrung in Gehäusewand (2) führen und
mit Sechskantmutter (3) sichern.
▶
Inneren PE-Kabelschuh (4) auf Erdungsbolzen (1) schieben.
▶
PE-Kabelschuh mit Federring (5a) und Sechskantmutter (5) sichern (16 Nm).
▶
Äußeren PE-Kabelschuh (6) auf Erdungsbolzen (1) schieben.
▶
PE-Kabelschuh mit Federring (7a) und Sechskantmutter (7) sichern (16 Nm).
Baugruppe 70
3
2
Schutzleiter für Leitungsquerschnitt ≤ 16 mm
Außen:
▶
Schrauben (2) lösen.
▶
Leiter unter Klemmbügel (3) stecken.
▶
Schrauben (2) anziehen (4,7 Nm).
Innen:
▶
Schraube (1) mit Federring und Scheibe herausschrauben.
▶
Kabelschuh auf die Schraube stecken.
▶
Schraube mit Federring, Scheibe und Kabelschuh anziehen (4,7 Nm).
147924 / 8146647300
2022-11-23·BA00·III·de·13
7a
6
1
1a
2
7
2
/ ≤ AWG 4
1
2
/ ≤ AWG 6
Sicherheitsschalter / Lasttrennschalter
Reihe 8146/5-V37, Reihe 8150/5-V37,
Reihe 8146/5-V11, Reihe 8150/5-V11
Montage und Installation
