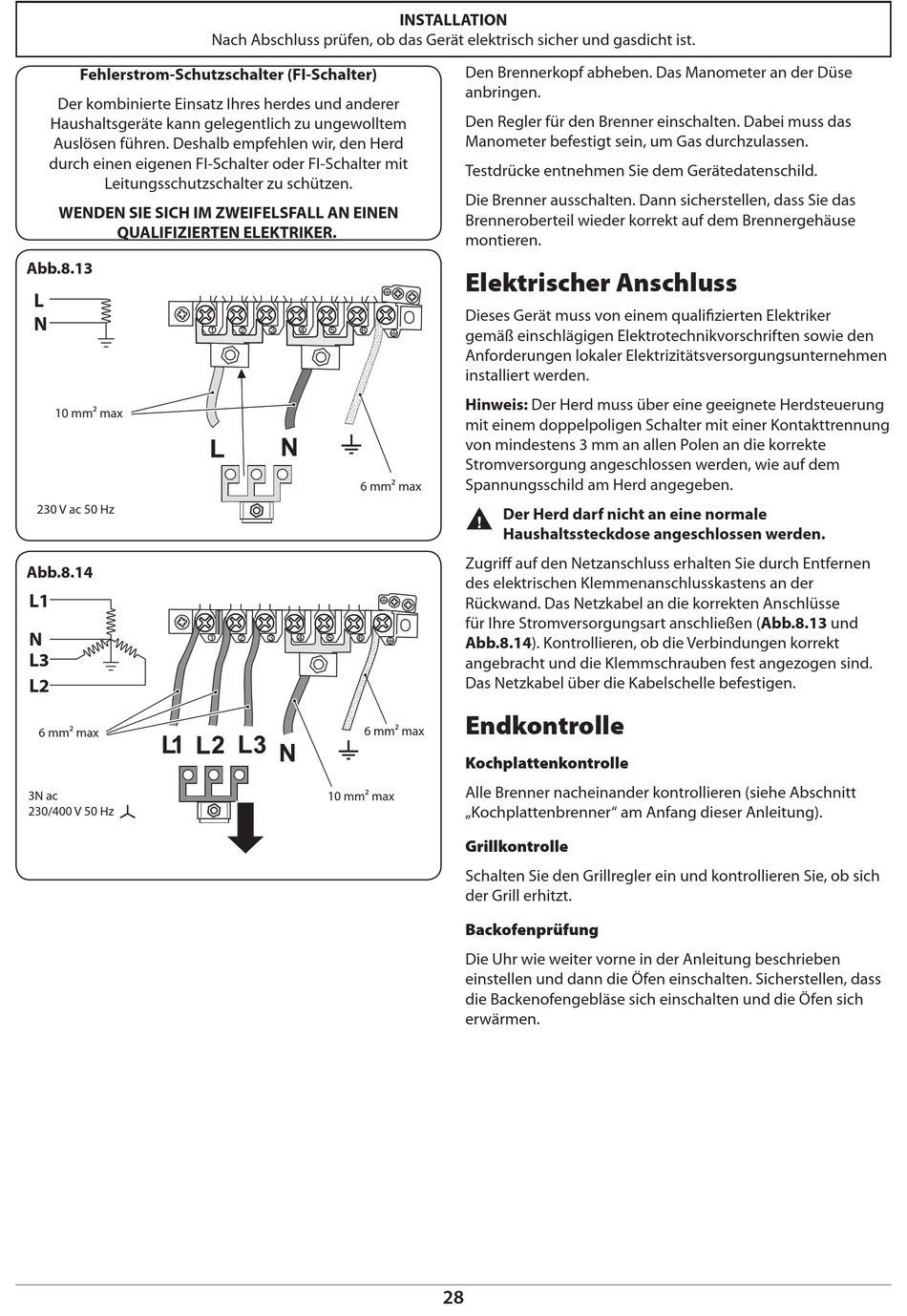

Elektrischer Anschluss; Endkontrolle - Falcon Esprit 110 Gebrauchsanleitung

Fehlerstrom-Schutzschalter (FI-Schalter)
Der kombinierte Einsatz Ihres herdes und anderer
Haushaltsgeräte kann gelegentlich zu ungewolltem
Auslösen führen. Deshalb empfehlen wir, den Herd
durch einen eigenen FI-Schalter oder FI-Schalter mit
Leitungsschutzschalter zu schützen.
WENDEN SIE SICH IM ZWEIFELSFALL AN EINEN
QUALIFIZIERTEN ELEKTRIKER.
Abb.8.13
L
N
10 mm² max
ArtNo.130-0010 Electrical connections single-phase
230 V ac 50 Hz
Abb.8.14
L1
N
L3
L2
6 mm² max
3N ac
230/400 V 50 Hz
Nach Abschluss prüfen, ob das Gerät elektrisch sicher und gasdicht ist.
6 mm² max
6 mm² max
10 mm² max
INSTALLATION
Den Brennerkopf abheben. Das Manometer an der Düse
anbringen.
Den Regler für den Brenner einschalten. Dabei muss das
Manometer befestigt sein, um Gas durchzulassen.
Testdrücke entnehmen Sie dem Gerätedatenschild.
Die Brenner ausschalten. Dann sicherstellen, dass Sie das
Brenneroberteil wieder korrekt auf dem Brennergehäuse
montieren.

Elektrischer Anschluss

Dieses Gerät muss von einem qualifizierten Elektriker
gemäß einschlägigen Elektrotechnikvorschriften sowie den
Anforderungen lokaler Elektrizitätsversorgungsunternehmen
installiert werden.
Hinweis: Der Herd muss über eine geeignete Herdsteuerung
mit einem doppelpoligen Schalter mit einer Kontakttrennung
von mindestens 3 mm an allen Polen an die korrekte
Stromversorgung angeschlossen werden, wie auf dem
Spannungsschild am Herd angegeben.
Der Herd darf nicht an eine normale
n n
Haushaltssteckdose angeschlossen werden.
Zugriff auf den Netzanschluss erhalten Sie durch Entfernen
des elektrischen Klemmenanschlusskastens an der
Rückwand. Das Netzkabel an die korrekten Anschlüsse
für Ihre Stromversorgungsart anschließen (Abb.8.13 und
Abb.8.14). Kontrollieren, ob die Verbindungen korrekt
angebracht und die Klemmschrauben fest angezogen sind.
Das Netzkabel über die Kabelschelle befestigen.

Endkontrolle

Kochplattenkontrolle
Alle Brenner nacheinander kontrollieren (siehe Abschnitt
„Kochplattenbrenner" am Anfang dieser Anleitung).
Grillkontrolle
Schalten Sie den Grillregler ein und kontrollieren Sie, ob sich
der Grill erhitzt.
Backofenprüfung
Die Uhr wie weiter vorne in der Anleitung beschrieben
einstellen und dann die Öfen einschalten. Sicherstellen, dass
die Backenofengebläse sich einschalten und die Öfen sich
erwärmen.
