3 Geräteübersicht
3
Geräteübersicht
3.1
Produktmerkmale
– raumtemperaturgeführt
– regelt Wärmeerzeuger und Warmwasser
– Klartextanzeige
– beleuchtetes Display
3.2
Typenbezeichnung und Serialnummer
3.2.1
Typenbezeichnung
Abkürzung
'calorMATIC'
3xx
3.1: Typenbezeichnung
3.2.2 Typenschild
Das Typenschild befindet sich auf der Rückseite der Reg-
ler-Elektronik (Platine) und ist nach der Montage im Wohn-
bereich an einer Wand von außen nicht mehr zugänglich.
Auf dem Typenschild sind folgende Angaben:
Angabe auf dem Typenschild
Serialnummer
'calorMATIC' XXX
V
mA
CE-Kennzeichnung
Abfallbehälter
3.2: Typenschild
3.2.3 Serialnummer
Aus der Serialnummer können Sie die 10-stellige Artikel-
nummer entnehmen. Die Serialnummer können Sie sich
unter „Menü → Information → Serialnummer" anzeigen
lassen. Die Artikelnummer steht in der zweiten Zeile der
Serialnummer.
4
Erläuterung
Vaillant Regler
raumtemperaturgeführt
Bedeutung
zur Identifikation
Gerätebezeichnung
Betriebsspannung
Stromaufnahme
Gerät entspricht europäischen
Normen und Richtlinien
fachgerechte Entsorgung des
Geräts
3.3
Lieferumfang
Anzahl
Bauteil
1
Regler
1
Befestigungsmaterial (2 Schrauben und 2 Dübel)
1
Betriebsanleitung
1
Installationsanleitung
3.3: Lieferumfang

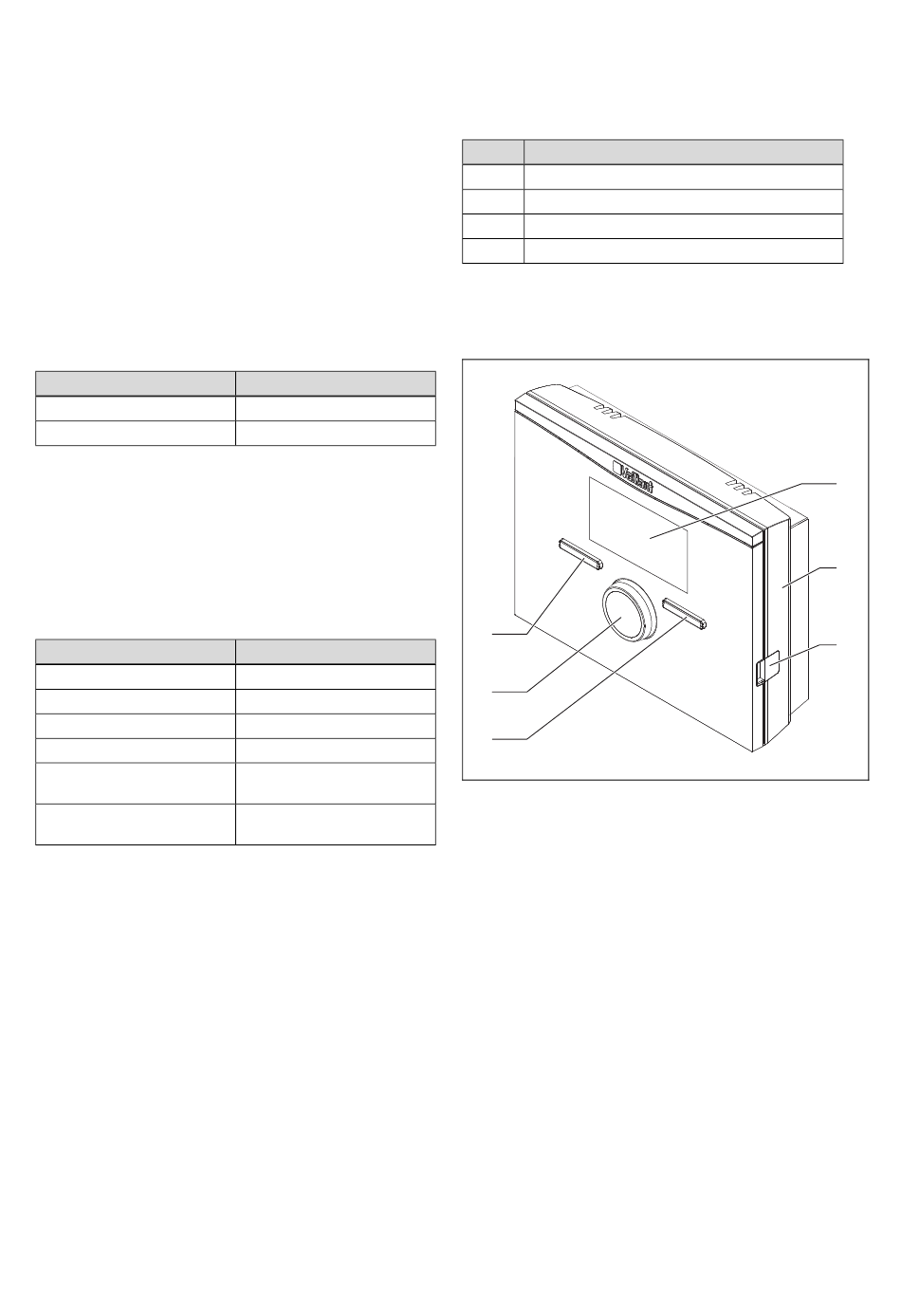

3.4
Aufbau des Geräts
6
5
4
3.1: Regler (Vorderansicht)
1
Display
2
Wandsockel
3
Diagnosebuchse
3.5
Regelfunktion
Der Regler regelt die Vaillant Heizungsanlage und die
Warmwasserbereitung eines angeschlossenen Warmwas-
serspeichers.
3.5.1
Heizungsanlage
Der Regler ist ein raumtemperaturgeführter Regler und
muss im Wohnraum montiert sein. Mit dem Regler kön-
nen Sie eine Wunschtemperatur für unterschiedliche Ta-
geszeiten und für unterschiedliche Wochentage einstellen.
Der Temperaturfühler misst die Raumtemperatur und lei-
tet die Werte an den Regler weiter. Bei niedriger Raum-
temperatur schaltet der Regler den Wärmeerzeuger ein.
Installationsanleitung calorMATIC 350 0020131948_00
2
3
4 Rechte Auswahltaste
5
Drehknopf
6 Linke Auswahltaste
