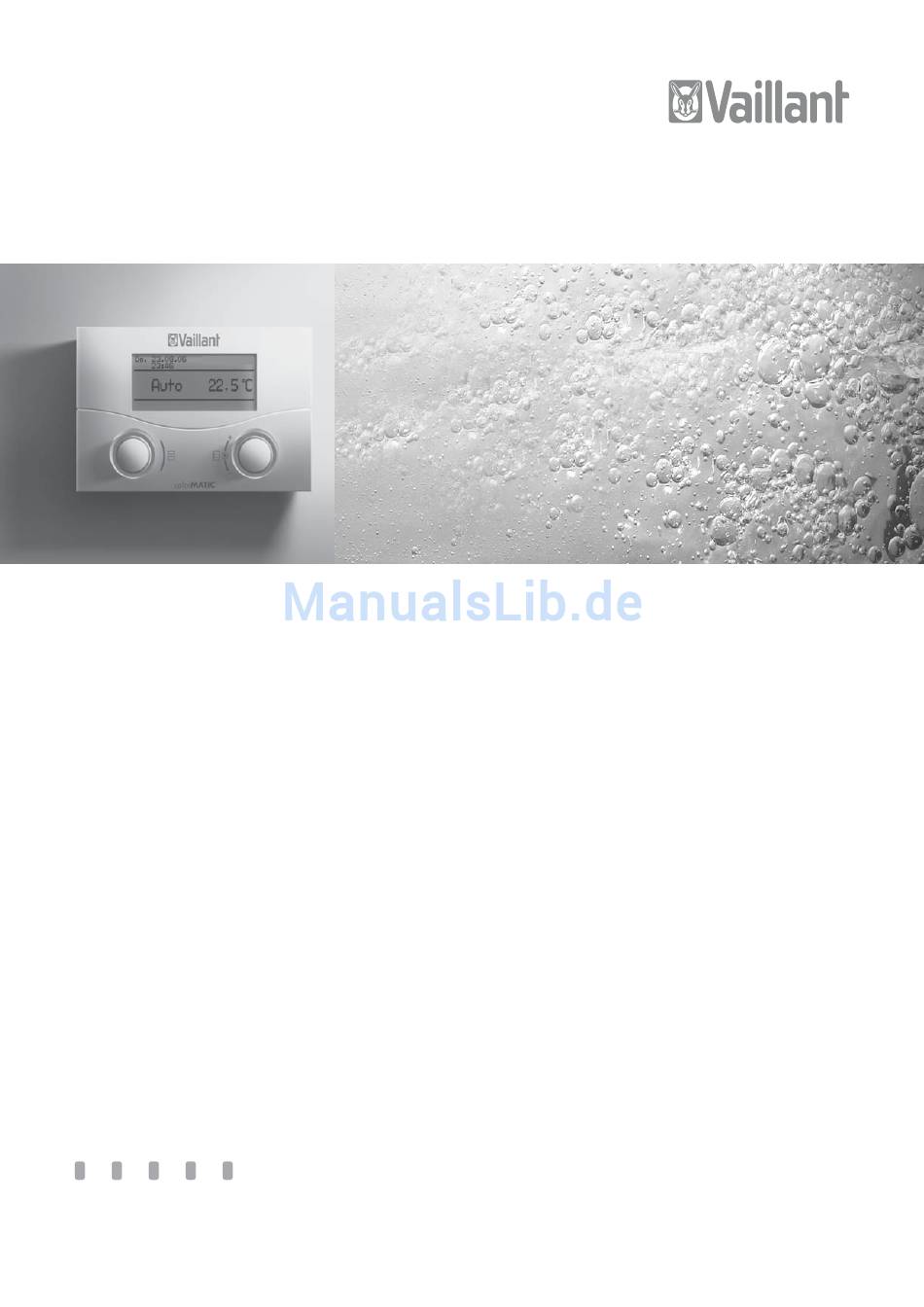

- Seite 1 Für den Betreiber / für den Fachhandwerker Bedienungs- und Installationsanleitung calorMATIC 392 Raumtemperaturregler VRT 392 DE, AT, CH , BE...
-
Seite 3: Inhaltsverzeichnis
Für den Betreiber Bedienungsanleitung calorMATIC 392 Raumtemperaturregler VRT 392 Inhaltsverzeichnis Geräteeigenschaften ..........4 Bedienkonzept ............9 Anwendung ................4 4.3.1 Verschiedene Displayseiten anzeigen ....10 Produktmerkmale ..............4 4.3.2 Parameter verändern ........... 10 4.3.3 Bedienung in der Hinweise zur Dokumentation ......5 vereinfachten Grundanzeige .......12 Aufbewahrung der Unterlagen ......5 Gültigkeitsdauer von Verwendete Symbole ..........5... -
Seite 4: Geräteeigenschaften
Verbindung mit einem Multifunktionsmodul VR 40 – Beleuchtetes, grafisches Display (Anzeigefeld) – Lüftungsanlage – Bedienung über zwei Einsteller nach dem Vaillant – Konventioneller Warmwasserspeicher Prinzip „Dreh und Click“ – Vaillant Schichtenspeicher actoSTOR – Ausgerüstet zum Betrieb mit der Vaillant Diagnose-... -
Seite 5: Hinweise Zur Dokumentation
übernehmen wir keine Haftung. 00 2002 8507 calorMATIC 392 00 2002 8508 calorMATIC 392 Mitgeltende Unterlagen: – Die Installationsanleitung für den Vaillant Raum- Die Artikelnummer Ihres Geräts erfragen Sie von Ihrem temperaturregler calorMATIC 392 (Teil 2 dieses Fachhandwerker. Dokuments; für den Fachhandwerker) –... -
Seite 6: Hinweise Zum Betrieb
Möbel, Vorhänge oder sonstige Gegenstände verdeckt Installation beachtet wurden. wird. 2. Während der Garantiezeit ist nur der Vaillant Werks- - dass alle Heizkörperventile in dem Raum, in dem der kundendienst autorisiert, Reparaturen oder calorMATIC 392 montiert ist, voll aufgedreht sind. -
Seite 7: Recycling Und Entsorgung
Werksgarantie sind Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Ansprüche auf Schadenersatz. Gerichtsstand ist der Sitz unseres Unter- nehmens. Um alle Funktionen des Vaillant Gerätes auf Dauer sicherzustellen und um den zugelassenen Serien- zustand nicht zu verändern, dürfen bei Wartungs- und... -
Seite 8: Bedienung

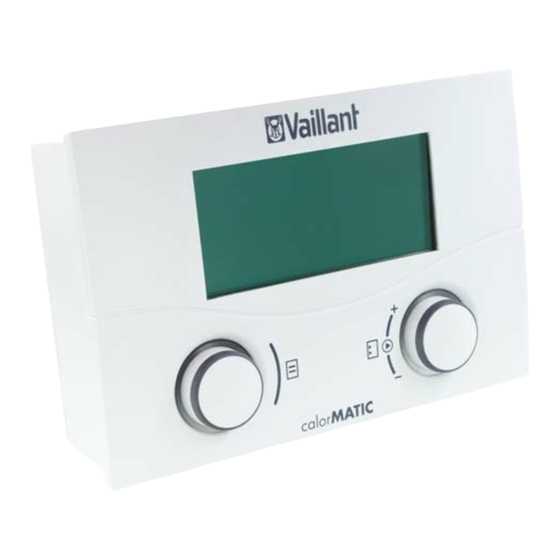

4 Bedienung Bedienung Hinweis! Lassen Sie sich die Bedienung des calorMATIC 392 nach der Installation von Ihrem Fachhandwerker erklären. Dadurch kön- nen ungewollte Veränderungen der Einstellun- gen vermieden werden. Übersicht Bedien- und Anzeigefront Do. 12.01.06 11:46 19.0 °C Auto VRT 392 Abb. -
Seite 9: Übersicht Des Displays (Anzeigefeld)
- Anzeige/Eingabe-Seiten für bestimmte Parameter in Die beiden Einsteller (Abb. 4.1 Pos. 2 u. 3) funktionieren der Betreiberebene nach dem Vaillant Prinzip „Dreh und Click“. - Anzeige/Eingabe-Seiten für betriebs- und anlagen- Beim Drehen (vorwärts oder rückwärts) rasten die Ein- spezifische Parameter in der Fachhandwerkerebene steller spürbar in die nächste Position. -
Seite 10: Verschiedene Displayseiten Anzeigen
4 Bedienung 4.3.1 Verschiedene Displayseiten anzeigen 4.3.2 Parameter verändern ⇒ Durch Drehen des linken Einstellers „blättern“ Sie wie in Drehen Sie den rechten Einsteller, um innerhalb einem Buch durch die einzelnen Seiten des Displays. einer Displayseite zu den einzelnen veränderbaren Parametern zu springen. - Seite 11 Bedienung 4 ⇒ ⇒ Clicken Sie mit dem rechten Einsteller. Drehen Sie den rechten Einsteller, um nacheinander die möglichen Werte für diesen Parameter Der durch den Cursor markierte Parameter-Wert wird anzuzeigen. invers dargestellt. Do. 12.01.06 11:46 Do. 12.01.06 21.0 °C Auto 11:46 21.0 °C...
-
Seite 12: Bedienung In Der Vereinfachten Grundanzeige
4 Bedienung ⇒ Parameter ändern in der Grundanzeige Wenn der gewünschte Wert für die Raumsoll- temperatur erreicht ist, clicken Sie mit dem rechten Einsteller. Parameter Bedeutung Raumsoll- Die Heizung wird nach der veränderten temperatur Raumsolltemperatur geregelt. Die Der neue Wert ist eingestellt. Die Darstellung wechselt Dauer dieser Regelung hängt von der wieder von invers auf normal. -
Seite 13: Gültigkeitsdauer Von Veränderten Sollwerten Für Die Regelung
Bedienung 4 ⇒ Betriebsart ändern in der vereinfachten Grundanzeige Drehen Sie den rechten Einsteller. Statt der Innentemperatur wird die aktuell eingestellte Betriebsart Bedeutung Raumsolltemperatur invers angezeigt. Nach einer Verzögerung von 1 Sekunde können Sie die neue Raum- Auto(matik) Die Regelung des Heizkreises erfolgt nach den solltemperatur auswählen: Vorgaben der Raumsolltemperatur, der Zeitprogramme und weiterer Parameter, wie... -
Seite 14: Bedienebene Für Den Betreiber, Bedienebene Für Den Fachhandwerker
4 Bedienung Bedienebene für den Betreiber, Bedienebene für den 25 ° Fachhandwerker Der calorMatic 392 verfügt über zwei Bedienebenen. Jede Ebene enthält mehrere Displayseiten, in denen die verschiedenen Parameter angezeigt, eingestellt oder 20 ° geändert werden können. Absenk- – Bedienebene für den Betreiber temperatur Sie dient zur Anzeige und zum Einstellen/Ändern der 15 °... - Seite 15 Bedienung 4 Dis- Titel einstellbare Bemerkungen Einheit Min. Max. Schritt- Vorgabe- play- Displayseite Betriebswerte Wert Wert weite/ wert seite (nur Anzeige = A) Auswahl- möglich- keit Grunddaten Datum Tag, Monat und Jahr Wochentag separat auswählen; Uhrzeit Stunde und Minuten separat auswählen Sommer/Winterzeit- Auto, Aus Umstellung...
-
Seite 16: Displayseiten Bearbeiten (Beispiele)
4 Bedienung Displayseiten bearbeiten (Beispiele) 1, 2 und 3 bezeichnen im Display die „Zeitfenster“, die Sie für den ausgewählten Wochentag bzw. Block von 4.7.1 Zeitprogramme eingeben (Beispiel für Tagen festlegen können. Innerhalb eines Zeitfensters Heizkreis) (z. B. von 06:00 Uhr bis 10:40 Uhr) sorgt der Mit Hilfe der Zeitprogramme können Sie pro Wochentag calorMATIC 392 für den Heizbetrieb entsprechend der oder pro Block von Tagen (z. -
Seite 17: Ferienzeit Programmieren
Bedienung 4 Hinweis! Im Displaybereich für Erläuterungen erscheint der Text Die Eingabe der Zeitprogramme für die Warm- „Start Monat einstellen“ bzw. „Start Jahr einstellen“. wasserbereitung oder für eine Zirkulations- ⇒ pumpe entspricht der Vorgehensweise im Bei- Stellen Sie auf die gleiche Weise das Enddatum des spiel für den Heizkreis. -
Seite 18: Parameter Für Warmwasserbereitung Eingeben
4 Bedienung 4.7.4 Parameter für Warmwasserbereitung eingeben Das Zeichen wird invers dargestellt. Wenn die Warmwasserbereitung für Ihren Haushalt über ⇒ Ihr Heizgerät erfolgt, können Sie über den Drehen Sie den rechten Einsteller, bis der calorMATIC 392 die Solltemperatur eingeben. gewünschte Buchstabe oder die gewünschte Ziffer angezeigt wird. -
Seite 19: Status- Und Fehlermeldungen
Status- und Fehlermeldungen 5 Status- und Fehlermeldungen Status- und Fehlermeldungen werden in der zweiten Zeile des Bereichs für die Grunddaten angezeigt. Statusmeldungen: - Ferienprogramm aktiv Innerhalb eines festgelegten Ferienzeitraums wird die Heizung auf die für diesen Zeitraum eingestellte Raumsolltemperatur geregelt. - Wartung + Telefon-Nummer des Fachhandwerkers Weist Sie auf eine notwendige Wartung der Heizungs- anlage hin. - Seite 21 Für den Fachhandwerker Installationsanleitung calorMATIC 392 Raumtemperaturregler VRT 392 Inhaltsverzeichnis Hinweise zur Dokumentation ......2 Installation ............5 Aufbewahrung der Unterlagen ......2 Verwendete Symbole ..........2 Erstinbetriebnahme ........6 Gültigkeit der Anleitung ........2 Installationsassistent ..........6 Bedienebene für den Fachhandwerker ....6 Gerätebeschreibung ........3 Zurücksetzen der Parameter Typenschild ...............3 auf die Werkseinstellung ........7...
-
Seite 22: Hinweise Zur Dokumentation
übernehmen wir keine Haftung. 00 2002 8507 calorMATIC 392 00 2002 8508 calorMATIC 392 Mitgeltende Unterlagen - Die Bedienungsanleitung für den Vaillant Raum- Die Artikelnummer Ihres Geräts entnehmen Sie bitte temperaturregler calorMATIC 392 dem Typenschild. - Die Bedienungs- und Installationsanleitung Ihrer Heizungsanlage - Alle Anleitungen der Zubehör-Komponenten... -
Seite 23: Gerätebeschreibung
392 über eine eBUS-Schnittstelle. dem Stand der Technik und den anerkannten sicher- heitstechnischen Regeln gebaut. Der calorMATIC 392 ist zum Betrieb mit der Vaillant Dennoch können bei unsachgemäßer oder nicht Diagnosesoftware vrDIALOG 810/2 und mit dem Vaillant bestimmungsgemäßer Verwendung Beeinträchtigungen des Gerätes und anderer Sachwerte entstehen. -
Seite 24: Sicherheitshinweise Und Vorschriften
3 Sicherheitshinweise und Vorschriften 4 Montage Sicherheitshinweise und Montage Vorschriften Der calorMATIC 392 wird im Wohnbereich an einer Wand Der calorMATIC 392 muss von einem anerkannten Fach- installiert. Die Verbindung zum Heizgerät erfolgt über handwerksbetrieb installiert werden, der für die eine 2-adrige eBUS-Leitung. -
Seite 25: Wandmontage
Montage 4 Installation 5 Installation Wandmontage Gefahr! Spannungsführende Anschlüsse! Bei Arbeiten im Schaltkasten des Heizgerätes besteht Lebensgefahr durch Stromschlag. Vor Arbeiten im Schaltkasten des Heizgerätes die Strom zufuhr abschalten und gegen Wie der- einschalten sichern. Den Schaltkasten nur öffnen, wenn sich das Heizgerät im spannungslosen Zustand befindet. -
Seite 26: Erstinbetriebnahme
6 Erstinbetriebnahme Erstinbetriebnahme Wenn Sie den Installationsassistenten verlassen wollen: ⇒ Ausgangssituation: Drehen Sie den linken Einsteller im Uhrzeigersinn, Der calorMATIC 392 ist korrekt montiert und elektrisch um auf Displayseite A6 zu gelangen. ⇒ angeschlossen. Bestätigen Sie mit „Ja“ den Abschluss der Das Heizgerät ist eingeschaltet und betriebsbereit. -
Seite 27: Zurücksetzen Der Parameter Auf Die Werkseinstellung
Erstinbetriebnahme 6 Übergabe an den Betreiber Codeebene Der Betreiber des calorMATIC 392 muss über die Hand- freischalten habung und Funktion des Raumtemperaturreglers unter- richtet werden. ⇒ Codenummer 0 0 0 0 Übergeben Sie dem Betreiber die Anleitungen und Gerätepapiere zur Aufbewahrung. ⇒... - Seite 28 6 Erstinbetriebnahme Dis- Titel einstellbare Bemerkungen Einheit Min. Max. Schrittweite Vorgabe- play- Displayseite Betriebswerte Wert Wert wert seite (nur Anzeige = A) Vorlauf-Soll (A) Sollwert der °C Information Vorlauftemperatur Warmwasser aktueller Warm- Warmwasser-Soll- °C Information wasser-Sollwert (A) temperatur des Speichers Speicherfühler 1 (A) Warmwasser-Ist- °C...
-
Seite 29: Werkskundendienst, Herstellergarantie
Dieser ist dafür verantwortlich, Mobilfunkteilnehmer. Ab 01.03.2010 Mobilfunkpreis max. 0,42 €/Min.) dass alle geltenden Normen und Richtlinien bei der Installation beachtet wurden. 2. Während der Garantiezeit ist nur der Vaillant Werks- für den Fachhandwerker: kundendienst autorisiert, Reparaturen oder Vaillant Profi-Hotline Veränderungen am Gerät vorzunehmen. -
Seite 30: Recycling Und Entsorgung
8 Recycling und Entsorgung 9 Technische Daten Recycling und Entsorgung Sowohl der calorMATIC 392 als auch die zugehörige Transportverpackung bestehen zum weitaus über- wiegenden Teil aus recyclefähigen Rohstoffen. Gerät Der calorMATIC 392 wie auch alle Zubehöre gehören nicht in den Hausmüll. Sorgen Sie dafür, dass das Altge- rät und ggf. -
Seite 31: Glossar
Anhang Glossar Glossar Raumsolltemperatur Die Raumsolltemperatur ist die Temperatur, die in Ihrer Absenktemperatur Wohnung herrschen soll und die Sie Ihrem Regler vor- Die Absenktemperatur ist die Temperatur, auf die Ihre geben. Ihr Heizgerät heizt so lange, bis die Innen- Heizung die Innentemperatur außerhalb programmierter temperatur der Raumsolltemperatur entspricht.
