POKYNY PRE MONTÁŽ
NÁRADIE POTREBNÉ NA MONTÁŽ
Na montáž reťazovej píly budete potrebovať nasledujúce
náradie:
1. Očkový otvorený kľúč, skrutkovač (súčasť užívateľskej
sady).
2. Veľmi pevné pracovné rukavice (dodá užívateľ).
PREDPOKLADY PRE MONTÁŽ
POZOR: Motor píly naštartujte AŽ vtedy,
keď je píla hotová a pripravená.
Pri novej reťazovej píle sa musí nastaviť reťaz, palivová
nádrž naplniť správnou zmesou paliva a naplniť olejová
nádrž, predtým, ako je možné uviesť pílu do prevádzky.
Tento návod na obsluhu si kompletne prečítajte skôr, ako
začnete s pílou pracovať. Dbajte predovšetkým na
bezpečnostné opatrenia.
Tento návod na obsluhu je tak návodom, ako aj príručk-
ou obsahujúcou všeobecné informácie o montáži, pre-
vádzke a údržbe píly.

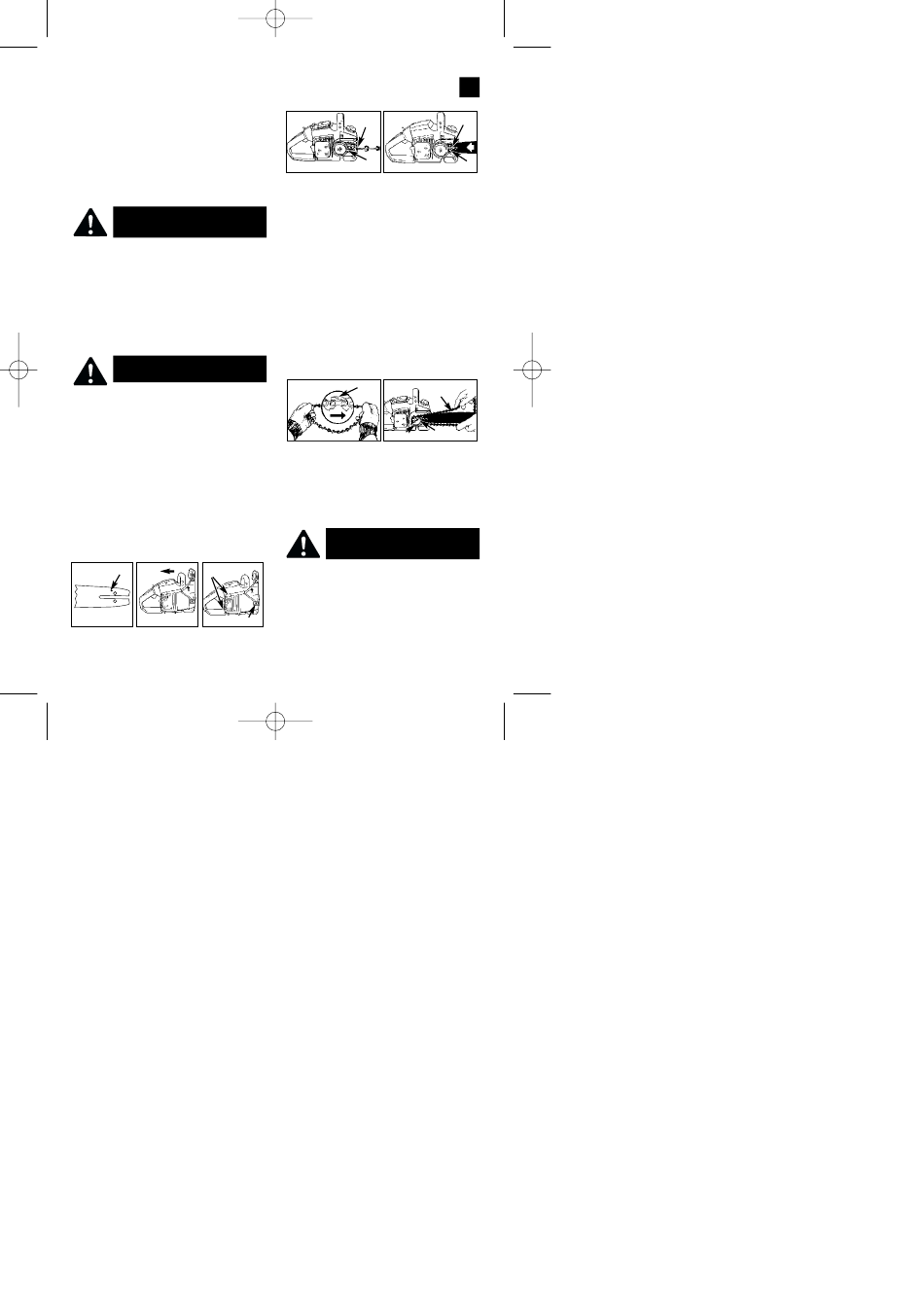

PRIPEVNENIE VODIACEJ LIŠTY / REŤAZE / KRYTU
SPOJKY
POZOR: pri zaobchádzaní s reťazou noste
vždy pevné ochranné rukavice.
PRIPEVNENIE VODIACEJ LIŠTY:
Na to, aby bola lišta a reťaz zásobovaná olejom, POUŽÍ-
VAJTE IBA ORIGINÁLNU LIŠTU s mazacími otvormi
(A), viď hore (obr. 3A).
Presvedčte sa, či je páka brzdy reťaze zatiahnutá do
polohy VYPNUTÉ (obr. 3B).
Odstráňte dve matice na upevnenie lišty (B). Povoľte dve
skrutky vzadu na kryte spojky (C). Kryt dajte dolu (obr.
3C).
Otáčajte skrutku na nastavenie reťaze (D) skrutkovačom
proti smeru hodinovÝch ruČiČiek, až kým sa úchytka (E)
(vystupujúca špička) nebude nachádzať na konci svojej
posuvnej dráhy v smere valca spojky a ozubeného
kolieska (obr. 3D).
Položte koniec lišty so zárezom cez dva čapy lišty (F).
Vyrovnajte lištu tak, aby nastavovacia úchytka zapadala
do otvoru (G) vo vodiacej lište (obr. 3E).
A
C
3A 3B
13:41 Uhr Seite 53
D
E
3D
PRIPEVNENIE REŤAZE:
Reťaz rozložte v tvare slučky, pričom sú rezné hrany (A)
1. V SMERE HODINOVÝCH RUČIČIEK otočené smerom
von (obr. 4A).
2. Nasaďte reťaz na ozubené koliesko (B) za spojkou (C).
Dbajte na to, že články musia byť vložené medzi
zubami (obr. 4B).
3. Zaveďte hnacie články do drážky (D) a okolo konca
lišty (obr. 4B).
UPOZORNENIE: Je možné, že bude reťaz na spodnej
strane lišty trochu prevísať. To je normálne.
4. Nasaďte kryt spojky a utiahnite ho dvomi skrutkami.
Reťaz pritom nesmie z lišty spadnúť. Rukou dotiah
nite dve matice a postupujte podľa pokynov na nas
tavenie napnutia v odstavci NASTAVENIE NAPNUTIA
REŤAZE.
POKYN: Matice na pripevnenie lišty sú predbežne utiah-
nuté iba ručne, pretože reťaz je ešte potrebné nastaviť.
Postupujte podľa pokynov v odstavci NASTAVENIE
NAPNUTIA REŤAZE.
A
C
4A
NASTAVENIE NAPNUTIA REŤAZE
Správne napnutie reťaze je veľmi dôležité a musí byť
skontrolované pred naštartovaním, ako aj v priebehu
všetkých prác s pílou.
Pokiaľ si nájdete dostatok času na riadne nastavenie
reťaze, budete môcť vykonávať lepšie rezy a predĺži sa aj
životnosť reťaze.
POZOR: pri zaobchádzaní s reťazou alebo
jej nastavovaní noste vždy pevné ochranné
rukavice.
NASTAVENIE REŤAZE:
1. Držte špičku vodiacej lišty smerom nahor a otáčajte
nastavovacou skrutkou (D) V SMERE HODINOVÝCH
RUČIČIEK, aby sa napnutie reťaze zvýšilo. Ak otáčate
skrutkou PROTI SMERU HODINOVÝCH RUČIČIEK,
napnutie reťaze sa uvoľní. Prekontrolujte, či reťaz
B
dobre sedí pozdĺž celej vodiacej lišty (obr. 5).
3C
2. Po nastavení, špička lišty je naďalej smerom nahor,
dotiahnite matice na upevnenie lišty. Reťaz je správne
napnutá vtedy, keď tesne prilieha, a keď sa napriek
SK
F
G
3E
D
B
4B
