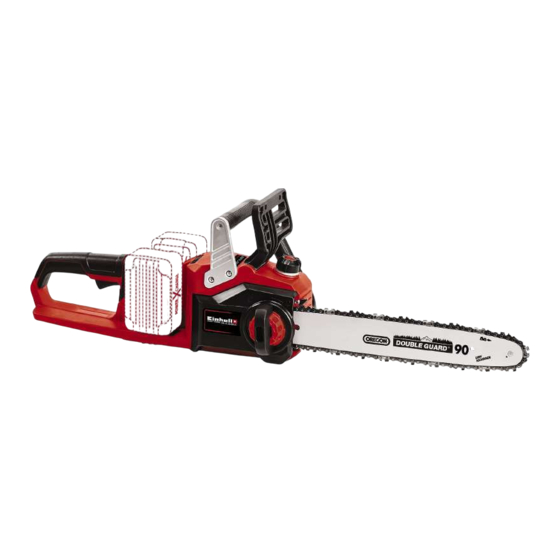

EINHELL GP-LC 36/35 Li-Solo Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Kettensäge
  5. GP-LC 36/35 Li-Solo
  6. Originalbetriebsanleitung

EINHELL GP-LC 36/35 Li-Solo Originalbetriebsanleitung

Vorschau anzeigen
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
D
Originalbetriebsanleitung
Akku-Kettensäge
F
Mode d'emploi d'origine
Tronçonneuse sans fi l
I
Istruzioni per l'uso originali
Motosega a batteria
NL
Originele handleiding
Accu-kettingzaag
E
Manual de instrucciones original
Motosierra de batería
P
Manual de instruções original
Serra sem fi o
2
Art.-Nr.: 45.017.80
GP-LC 36/35 Li - Solo
I.-Nr.: 11017
08.05.2018 09:45:12
08.05.2018 09:45:12
Inhaltsverzeichnis
loading

Verwandte Anleitungen für EINHELL GP-LC 36/35 Li-Solo

Inhaltszusammenfassung für EINHELL GP-LC 36/35 Li-Solo

  • Seite 1 GP-LC 36/35 Li - Solo Originalbetriebsanleitung Akku-Kettensäge Mode d’emploi d’origine Tronçonneuse sans fi l Istruzioni per l’uso originali Motosega a batteria Originele handleiding Accu-kettingzaag Manual de instrucciones original Motosierra de batería Manual de instruções original Serra sem fi o Art.-Nr.: 45.017.80 I.-Nr.: 11017 08.05.2018 09:45:12 08.05.2018 09:45:12...
  • Seite 2 - 2 - 08.05.2018 09:45:12 08.05.2018 09:45:12...
  • Seite 3 - 3 - 08.05.2018 09:45:13 08.05.2018 09:45:13...
  • Seite 4 min. - 4 - 08.05.2018 09:45:16 08.05.2018 09:45:16...
  • Seite 5 - 5 - 08.05.2018 09:45:19 08.05.2018 09:45:19...
  • Seite 6 - 6 - 08.05.2018 09:45:20 08.05.2018 09:45:20...
  • Seite 7 - 7 - 08.05.2018 09:45:22 08.05.2018 09:45:22...

  • Seite 8: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Sicherheitshinweise 2. Gerätebeschreibung und Lieferumfang 3. Bestimmungsgemäße Verwendung 4. Technische Daten 5. Vor Inbetriebnahme 6. Betrieb 7. Arbeiten mit der Kettensäge 8. Reinigung, Wartung und Ersatzteilbestellung 9. Hinweise zu Umweltschutz / Entsorgung 10. Lagerung 11. Fehlersuche 12. Anzeige Ladegerät 13.

  • Seite 9: Sicherheitshinweise

    2. Gerätebeschreibung und Gefahr! Beim Benutzen von Geräten müssen einige Si- Lieferumfang cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen 2.1 Gerätebeschreibung (Bild 1-3, 11, 12) Sie diese Bedienungsanleitung / Sicherheitshin- 1. Krallenanschlag weise deshalb sorgfältig durch. Bewahren Sie die- 2.

  • Seite 10: Bestimmungsgemäße Verwendung

    Gefahr! Schalldruckpegel L ......92,1 dB(A) Gerät und Verpackungsmaterial sind kein Unsicherheit K ..........3 dB Kinderspielzeug! Kinder dürfen nicht mit Schallleistungspegel L ...... 102 dB(A) Kunststoff beuteln, Folien und Kleinteilen Unsicherheit K ........... 3 dB spielen! Es besteht Verschluckungs- und Er- Schallleistungspegel garantiert L ..

  • Seite 11: Vor Inbetriebnahme

    5. Vor Inbetriebnahme Hinweise zum Spannen der Kette: Die Sägekette muss richtig gespannt sein, um einen sicheren Betrieb zu gewährleisten. Sie Warnung! erkennen die optimale Spannung, wenn die Sä- Ziehen Sie immer den Akku heraus, bevor Sie gekette in der Mitte des Schwertes um 3-4 mm Einstellungen am Gerät vornehmen.

  • Seite 12: Betrieb

    6. Betrieb 5.4 Laden des LI-Akku-Packs (Abb. 11-12) Der Akku ist gegen Tiefentladung geschützt. Eine integrierte Schutzschaltung schaltet das Gerät 6.1 Ein-/ Auschalten automatisch aus, wenn der Akku entladen ist. Einschalten • Warnung! Betätigen Sie den Ein-/Ausschalter Stecken Sie den Akku am Gerät ein. •...

  • Seite 13: Erläuterung Der Richtigen Vorgehensweise Bei Grundlegenden Arbeiten

    nieren. Schutzkleidung Versuchen Sie nicht, sicherheitsrelevante Schutz- Tragen Sie unbedingt die entsprechende, eng an- einrichtungen selbst zu reparieren, sondern liegende Schutzkleidung wie Schnittschutzhose, wenden Sie sich an unseren Service oder eine Handschuhe und Sicherheitsschuhe. ähnlich qualifi zierte Werkstatt. Gehörschutz und Schutzbrille. Handschutz Tragen Sie bei Fäll- und Waldarbeiten unbedingt Der vordere Handschutz (zugleich Kettenbremse)
  • Seite 14 Fällschnitt setzen (Abb. 17) Wenn der Baumstamm an einem Ende aufl iegt, Den Fällschnitt mindesten 50 mm über den waag- wie in Abbildung 20 gezeigt, zuerst 1/3 des rechten Kerbschnitt ansetzen. Den Fällschnitt (B) Stammdurchmessers von der Unterseite her sä- parallel zum waagrechten Kerbschnitt ausführen.

  • Seite 15: Reinigung, Wartung Und Ersatzteilbestellung

    Warnung! 8.2 Wartung • Achten Sie immer auf die richtige Ketten- Sägekette und Schwert auswechseln spannung! Das Schwert muss erneuert werden, wenn • • Benutzen Sie nur einwandfreie Kettensägen! die Führungsnut des Schwerts abgenutzt ist. • • Arbeiten Sie nur mit einer vorschriftsmäßig das Stirnrad im Schwert beschädigt oder ab- geschärften Sägekette! genutzt ist.

  • Seite 16: Hinweise Zu Umweltschutz / Entsorgung

    8.3 Ersatzteilbestellung: Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden; • Typ des Gerätes • Artikelnummer des Gerätes • Ident-Nummer des Gerätes • Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info 9. Hinweise zu Umweltschutz / Entsorgung Führen Sie das Gerät einer ordnungsgemäßen Entsorgung zu, wenn es einmal ausgedient hat.

  • Seite 17: Fehlersuche

    11. Fehlersuche Gefahr! Vor der Fehlersuche ausschalten und Akku ziehen. Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie Sie Abhilfe schaff en können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseiti- gen können, wenden Sie sich an Ihre Service-Werkstatt.

  • Seite 18: Anzeige Ladegerät

    12. Anzeige Ladegerät Anzeigestatus Bedeutung und Maßnahme Rote LED Grüne LED Blinkt Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät Laden Das Ladegerät lädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

  • Seite 19: Zulässige Schneidgarnituren

    13. Zulässige Schneidgarnituren Länge Schneidgarnitur 305 mm (12‘’) 356 mm (14‘’) 405 mm (16‘’) Schnittlänge max. 280 mm 330 mm 380 mm Oregon Kette 90PX045X 90PX052X 90PX056X Leitschiene 566655 577293 112329 (124MLEA041) (144MLEA041) (164MLEA041) Kangxin Kette 3/8.043X45DL 3/8.043X52DL 3/8.043X57DL Leitschiene AP12-45-437P AP14-53-437P AP16-57-437P...
  • Seite 20 Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl...

  • Seite 21: Serviceinformationen

    Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß...

  • Seite 22: Garantieurkunde

    Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung.
  • Seite 23 • Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) - 23 - 08.05.2018 09:45:24...

  • Seite 97: Konformitätserklärung

    EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Akku-Kettensäge GE-LC 36/35 Li / Ladegerät Power-X-Charger (Einhell) 2014/29/EU 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi...
  • Seite 98 - 98 - 08.05.2018 09:45:31 08.05.2018 09:45:31...
  • Seite 99 - 99 - 08.05.2018 09:45:31 08.05.2018 09:45:31...
  • Seite 100 - 100 - 08.05.2018 09:45:31 08.05.2018 09:45:31...
  • Seite 101 - 101 - 08.05.2018 09:45:31 08.05.2018 09:45:31...
  • Seite 102 EH 05/2018 (01) 08.05.2018 09:45:31 08.05.2018 09:45:31...
