TYPISCHE INSTALLATION
UNTERE DICHTUNGEN (ABB. 9)
Um das Auswechseln der Dichtungen zu erleichtern, empfehlen
wir, die Pumpe am unteren Ende des Hubes anzuhalten.
1.Schrauben Sie den Schlauch (I) vom Materialauslassgehäuse (E) ab.
2.Schrauben Sie den Kolben (H) von der Stange (A) ab. Kugel (F) und
Unterlegscheibe
(G)
entfernen.
wieder anbringen.
3.Die vier Schrauben (J) abschrauben, den Auslasskörper (E) vom
Luftmotor trennen und die beiden Dichtungen (B), (C) und den
Führungsring (D) ersetzen.
4.In umgekehrter Reihenfolge wieder zusammenbauen, dabei alle
Verbindungen mit Schraubensicherung versehen.
5. HINWEIS. Erforderlichen Dichtungen: Abschnitt AUSTAUSCHKITS.
AUSTAUSCHKITS / TECHNISCHE ANGABEN / ABMESSUNGEN
SIEHE SEITEN: 32, 34 und 35.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
Die
Manschette
(C)

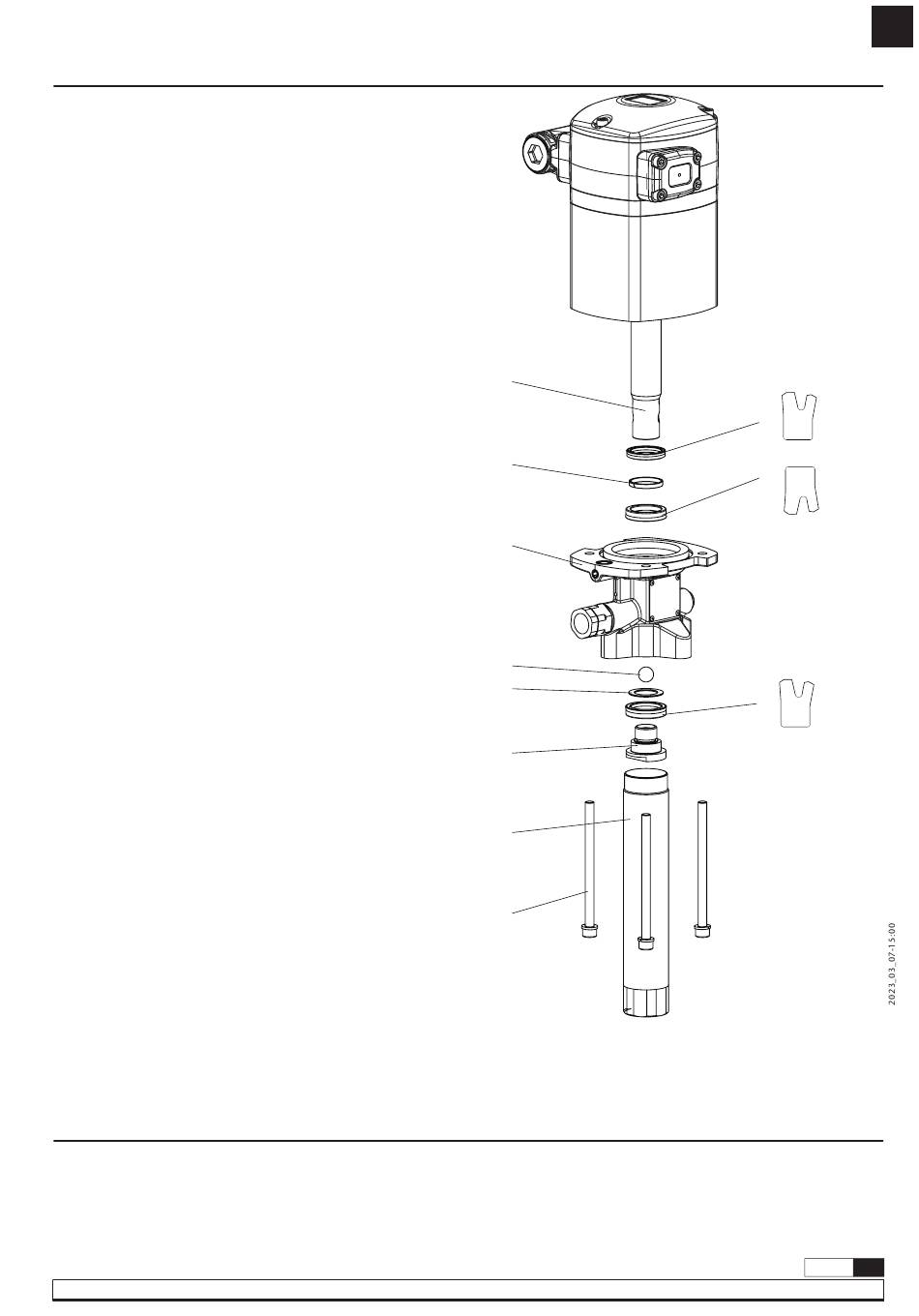

Abb. 9
A
D
E
F
G
H
I
J
DE
LIPPEN
B
AUFWÄRTS
C
LIPPEN
ABWÄRTS
C
LIPPEN
AUFWÄRTS
25
R. 03/23 853 825
