PROCEDIMENTOS DE REPARACIÓN Y LIMPIEZA

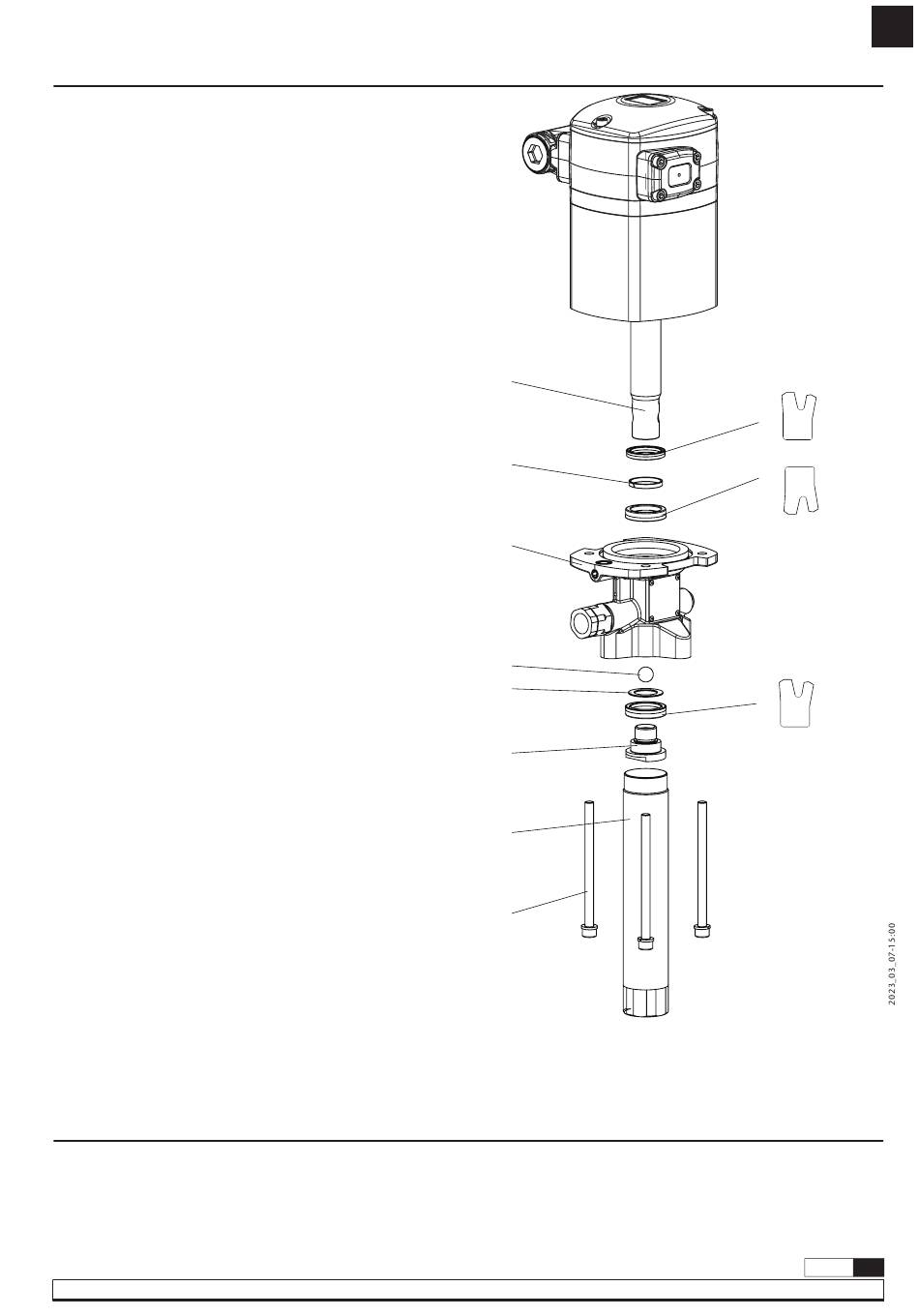

SUSTITUCIÓN JUNTAS BAJOS (FIG. 9)
Para facilitar el proceso de sustitución de las juntas,
recomendamos parar la bomba cerca de la posición inferior
de la carrera.
1.Desenrosque el tubo (I) del cuerpo de salida de fluido (E).
2. Desenrosque el pistón (H) del vástago (A). Quite la bola (F) y la
arandela (G). Sustituya el collarín (C).
3. Desenrosque los cuatro tornillos (J), separe el cuerpo de salida (E) del
motor de aire y sustituya las dos juntas (B), (C) y el aro guía (D).
4. Vuelva a montar en orden inverso, aplicando fijador de rosca en todas
las uniones.
5.Todas estas juntas están incluidas en el kit disponible (sección KITS DE
PIEZAS DE RECAMBIO).
KITS DE RECAMBIO / DATOS TÉCNICOS / DIMENSIONES
VER PÁGINAS: 32, 34 Y 35.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
Fig. 9
A
D
E
F
G
H
I
J
ES
LABIOS HACIA
B
ARRIBA
C
LABIOS HACIA
ABAJO
C
LABIOS HACIA
ARRIBA
