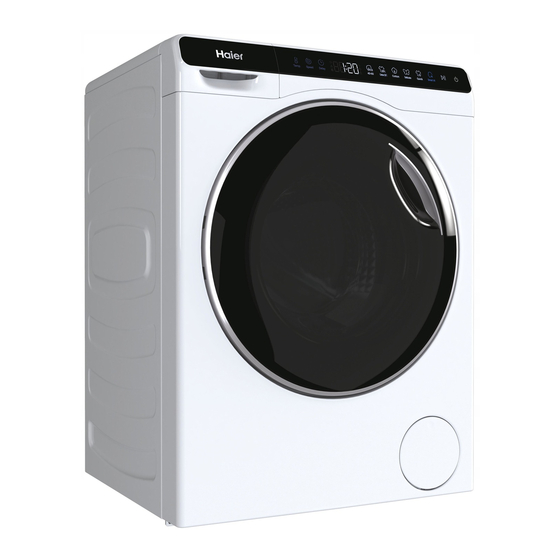

- Seite 1 Bedienungsanleitung Waschmaschine HW50-BP12307...
-
Seite 2: Entsorgung
Vielen Dank Vielen Dank, dass Sie ein Haier-Produkt gekauft haben. Machen Sie sich gründlich mit dieser Anleitung vertraut, bevor Sie dieses Gerät verwen- den. In der Anleitung finden Sie wichtige Hinweise, die Ihnen helfen, von Anfang an perfekt saubere Wäsche zu genießen. Zusätzlich zeigt Ihnen die Anleitung, wie Sie das Gerät rich- tig und sicher aufstellen, in Betrieb nehmen, damit waschen und das Gerät richtig pflegen. -
Seite 3: Inhaltsverzeichnis
Inhalt 1-Sicherheitsinformationen ....................... 4 2-Produktbeschreibung ........................7 3-Bedienfeld ............................8 4-Programme ............................11 5-Verbrauch ............................12 6-Tägliche Nutzung ..........................13 7-Umweltverträgliches Waschen ....................18 8– Pflege und Reinigung ........................19 9-Problemlösung ..........................22 10-Installation ............................25 11-Technische Daten ..........................29 12-Kundendienst ..........................30... -
Seite 4: 1-Sicherheitsinformationen
1-Sicherheitsinformationen Bevor Sie das Gerät zum ersten Mal einschalten, lesen Sie die fol- genden Sicherheitshinweise!: WARNUNG! Vor dem ersten Gebrauch ▶ Vergewissern Sie sich zunächst, dass das Gerät nicht beim Transport beschädigt wurde. ▶ Achten Sie darauf, dass alle Transportsicherungen entfernt wur- den. - Seite 5 1-Sicherheitsinformationen WARNUNG! Tägliche Nutzung ▶ Entfernen oder schließen Sie den Stecker nicht in Gegenwart von brennbares Gas ▶ Schaumgummi oder schwammähnliche Materialien nicht heiß waschen. ▶ Waschen Sie keine mit Mehl verunreinigte Wäsche. ▶ Öffnen Sie die Waschmittelschublade während eines Wasch- gangs nicht.
- Seite 6 1-Sicherheitsinformationen WARNUNG! Installation ▶ Das Gerät muss an einem gut gelüfteten Ort aufgestellt werden. Achten Sie darauf, dass die Gerätetür unter allen Umständen problemlos geöffnet werden kann. ▶ Stellen Sie die Maschine nie im Freien, nicht an feuchten Stellen auf – auch nicht an Orten, an denen unvermutet Wasser austre- ten kann, also auch nicht unter oder in der Nähe einer Spüle.
-
Seite 7: 2-Produktbeschreibung
3 Rückwandschrauben (S1 – S4) 4 Waschmaschinetür 4 Stromkabel 5 Wartungsklappe 5 Wassereinlaufventil 6 Verstellbare Füße 6 Ablaufschlauch 2.2 Zubehör Überprüfen Sie Zubehör und die Dokumentation gemäß dieser Liste (Abb. 2- 3): Haier HW110-B14979U1 11,0 3:58 CDEFG 10 Jahre Einfache Bedie- Gewähr-... -
Seite 8: 3-Bedienfeld
3-Bedienfeld Temp. Speed Delay 40-60 Cotton 20℃ Cotton Delicate Quick Waschmittel-/Weichspüler- Anzeige Taste „Start/Pause“ fach Programmtasten „Leistung“-Taste Funktionstasten 3.1 Leistung Drücken Sie die Taste "Power", um das Gerät zu starten oder auszuschalten (Abb. 3-2). 3.2 Programm Wählen Sie das Programm durch Drücken von, die Standardeinstellungen werden angezeigt (Abb. - Seite 9 Taste mehrmals hintereinander drücken. Durch Drü- cken der Tasten wird die Funktion ausgewählt. Hinweis: Werkseinstellungen Damit mit jedem Programm ein bestmögliches Ergebnis erzielt wird, hat Haier jeweils spezifische Grundeinstellungen definiert. Wenn es nur um reguläres Waschen geht, sollten Sie bei den Standardeinstellungen bleiben.
-
Seite 10: Kindersicherung
3-Bedienfeld 3.5.3 Funktionstaste „Geschwindigkeit“ Mit dieser Taste (Abbildung 3-9) ändern Sie die Schleu- dergeschwindigkeit des Programms oder schalten das Schleudern komplett ab. Wenn kein Wert auf dem Dis- Speed play „0“ leuchtet, wird die Wäsche nicht geschleudert. 3-10 3.5.4 „Start-/Pausetaste“ Drücken Sie leicht auf diese Taste (Abbildung 3-10), um das aktuell angezeigte Programm zu starten oder zu unterbrechen. -
Seite 11: 4-Programme
4-Programme Waschmittelfach für: Waschmittel Weichspüler oder Pflege- produkt • Optional, Nein º Vorgabe Max. Be- Temperatur Schleu- Funktion ladung in °C derge- in kg schwin- digkeit in U/min wählba- Programm Bereich 1 2 Stoffart • º Baumwolle/Synthe- Smart AI * bis 60 40 º... -
Seite 12: 5-Verbrauch
5-Verbrauch Scannen Sie den QR-Code auf dem Energieetikett für Informationen zum Energiever- brauch. Der tatsächliche Energieverbrauch kann je nach örtlichen Gegebenheiten vom angegebenen abweichen. Hinweis: Auto-Gewicht Ihre Maschine kann das Gewicht der Waschladung erkennen. Bei nur geringer Beladung werden Energie- und Wasserverbrauch sowie die Waschzeit bei bestimmten Program- men automatisch reduziert. -
Seite 13: Wasseranschluss
6-Tägliche Nutzung 6.1 Stromversorgung Schließen Sie die Maschine an eine passende Steck- dose an (220 – 240 V Wechselspannung, 50 Hz – Ab- bildung 6-1). Schauen Sie sich auch den Abschnitt „In- stallation“ an (siehe S. 28). 6.2 Wasseranschluss ▶ Überzeugen Sie sich vor dem Anschluss davon, dass das Wasser klar und sauber ist. - Seite 14 6-Tägliche Nutzung 6.4 Pflegetabelle Waschen Waschbar bis zu 95°C Waschbar bis zu Waschbar bis zu 60 normaler Vorgang 60°C °C normaler Vorgang milder Vorgang Waschbar bis zu 40°C Waschbar bis zu Waschbar bis zu normaler Vorgang 40°C 40°C milder Vorgang sehr milder Vorgang Waschbar bis zu 30°C Waschbar bis zu...
- Seite 15 6-Tägliche Nutzung 6.6 Waschmittel wählen ▶ Die Waschleistung hängt maßgeblich von der Qualität des Waschmittels ab. ▶ Verwenden Sie nur ausdrücklich für Waschmaschinen geeignete Waschmittel. ▶ Nutzen Sie bei Bedarf spezielle Waschmittel, zum Beispiel für Synthetik oder Wolle. ▶ Siehe Tipps für Reinigungsmittelaufkleber auf der Arbeitsplatte. ▶...
-
Seite 16: Waschmittel Einfüllen
6-Tägliche Nutzung 6.7 Waschmittel einfüllen 1. Ziehen Sie die Waschmittelschublade heraus. 2. Geben Sie die gewünschten Mittel in die passen- den Fächer (Abb. 6-4), 3. Schieben Sie die Waschmittelschublade wieder sorgfältig zu. Hinweis: ▶ Entfernen Sie vor dem Waschgang sämtliche Waschmittelreste aus der Waschmittelschublade. -
Seite 17: Nach Dem Waschen
6-Tägliche Nutzung 6.11 Waschprogramm starten Starten Sie das Programm mit der Start-/Pausetaste (Abbildung 6-8). Die LED hört auf zu blinken und leuch- tet dauerhaft. Das Waschprogramm beginnt mit den vorgegebenen Einstellungen. Änderungen sind erst nach Abbrechen des Programmes möglich. 6.12 Waschprogramme unterbrechen/umschalten Zum Unterbrechen eines laufenden Programms tippen Sie kurz auf die Start-/Pause-Tas- te. -
Seite 18: 7-Umweltverträgliches Waschen
7 – Umweltverträgliches Waschen Umweltverträglicher Einsatz Waschen ▶ Um Energie, Wasser, Waschmittel und Zeit optimal zu nutzen, sollten Sie die emp- fohlene maximale Beladungsmenge verwenden. ▶ Überladen Sie die Maschine nicht (zwischen Wäsche und dem oberen Rand der Trommel sollte eine Handbreit Platz bleiben). ▶... -
Seite 19: Reinigung Der Maschine
8 - Reinigung und Pflege 8.1 Waschmittelschublade reinigen Achten Sie immer darauf, dass keine Reste in der Waschmittelschublade verbleiben.Reinigen Sie die Waschmittelschublade regelmäßig (Abb. 8-1): 1. Ziehen Sie die Schublade bis zum Anschlag her- aus. 2. Drücken Sie den Freigabeknopf, ziehen Sie die Schublade ganz heraus. - Seite 20 8-Pflege und Reinigung 8.5 Längere Nichtbenutzung Wenn Sie die Maschine längere Zeit nicht benutzen: 1. Ziehen Sie den Netzstecker aus der Steckdose (Abbildung 8-6). 2. Drehen Sie die Wasserzufuhr ab (Abbildung 8-7). 3. Öffnen Sie die Tür, um die Bildung von Feuchtig- keit und Gerüchen zu verhindern.
- Seite 21 8-Pflege und Reinigung 9. Reinigen Sie den Pumpenfilter vorsichtig und 9-14 9-15 sorgfältig, am besten unter fließendem Wasser (Abb. 9-14). 10. Nach der Reinigung setzen Sie den Griff wieder ein und ziehen ihn fest, bis er sich nicht mehr be- wegt.
-
Seite 22: Abhilfe Mit Codeanzeige
9-Fehlerbehebung Viele auftretende Probleme können Sie selbst ohne spezielles Fachwissen lösen. Falls einmal ein Problem auftreten sollte, prüfen Sie sämtliche erwähnten Ursachen und pro- bieren die nachstehenden Abhilfemaßnahmen, bevor Sie sich an den Kundendienst wen- den. Siehe KUNDENDIENST. WARNUNG! ▶ Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät warten. -
Seite 23: Abhilfe Ohne Codeanzeige
9-Fehlerbehebung Problem Ursache Lösung • Temperatursensorfehler. • Wenden Sie sich an den Kundendienst. • Heizfehler. • Wenden Sie sich an den Kundendienst. • Motorfehler • Wenden Sie sich an den Kundendienst • Fehler des Wasserstandsensors • Wenden Sie sich an den Kundendienst. fC0 / fC1 / •... -
Seite 24: Bei Stromausfall
9-Fehlerbehebung Problem Ursache Lösung Automatische Anpas- • Die Dauer des Waschprogramms • Das ist normal und beeinträchtigt die sung der Waschzeit. wird angepasst. Funktionalität nicht. Maschine schleudert • Wäsche sehr ungleichmäßig ver- • Prüfen Sie die Beladung der Maschine nicht. teilt. -
Seite 25: Vorbereitung
10-Montage 10.1 Vorbereitung ▶ Holen Sie die Maschine aus der Verpackung. ▶ Entfernen Sie sämtliches Verpackungsmaterial, auch den Hartschaumsockel, halten Sie das Verpackungsmaterial von Kindern fern. ▶ Möglicherweise finden Sie ein paar Wassertropfen an der Kunststofffolie und an der Gerätetür. Diese normale Erscheinung ist das Ergebnis von Wassertests in der Fabrik. Hinweis: Verpackung entsorgen Halten Sie sämtliches Verpackungsmaterial von Kindern fern, entsorgen Sie alles auf umweltfreundliche Weise. -
Seite 26: Ablaufschlauch Anschließen
10-Montage 10.4 Gerät ausrichten 10-5 Stellen Sie die Füße (Abbildung 10-5) so ein, dass die Maschine absolut gerade steht. So beugen Sie starken Vibrationen, somit auch lauten Betriebsgeräuschen vor. Es reduziert auch den Verschleiß. Wir empfeh- len, die Maschine mit Hilfe einer Wasserwaage gerade auszurichten. - Seite 27 10-Montage 10.5.3 Ablaufschlauch in Spüle 10-8 ▶ Der Anschluss muss über dem Siphon liegen. ▶ Zapfenanschlüsse werden gewöhnlich mit einem Polster (A) verschlossen. Dies muss entfernt werden, damit es nicht zu Fehlfunktionen kommt (Abb. 10- 8). ▶ Fixieren Sie den Ablaufschlauch mit einer Klem- VORSICHT! ▶...
- Seite 28 10-Montage 10.7 Elektrischer Anschluss 10-11 Überprüfen Sie vor jedem Anschluss, ob: ▶ Stromversorgung, Steckdose und Sicherung mit dem Typenschild übereinstimmen, ▶ die Steckdose geerdet ist (Schukosteckdo- se), keine Mehrfachsteckdosen oder Verlängerungskabel verwendet werden. ▶ Stromversorgung und Steckdose den Anforderun- gen genau entsprechen. ▶...
-
Seite 29: Zusätzliche Daten
11–Technische Daten 11.1 Zusätzliche Daten HW50-BP12307 Spannung in V 220–240 V~/50 Hz Strom (Ampere) Maximale 1800 Leistungsaufnahme (Watt) Wasserdruck (MPa) 0.03≤P ≤1 Nettogewicht in kg 11.2 Produktabmessungen FRONTANSICHT DRAUFSICHT FRONT VIEW WAND TOP VIEW Produktabmessungen HW50-BP12307 A: Gesamthöhe des Produkts mm... -
Seite 30: 12-Kundendienst
Falls Sie dort keine Lösung finden sollten, wenden Sie sich bitte an ▶ Ihren Händler vor Ort oder ▶ Service und Unterstützung unter www.haier.com, wo Sie Telefonnummern und FAQs finden und den Serviceanspruch aktivieren können. Für spezifische Produktinformationen melden Sie sich bitte auf der offiziellen Haier-Website https://www.haier-europe.com/en_GB/technical-assistance/an... - Seite 31 Informationen zum Modell finden Sie in der Produktdatenbank unter https://eprel. ec.europa.eu/, indem Sie nach dem Modellbezeichner suchen, der im Feld Modell des auf dem Produkt angebrachten Etiketts angegeben ist; den Link zum Modell in der Pro- duktdatenbank finden Sie hier unten für jeden Modellbezeichner: HW50-BP12307...
