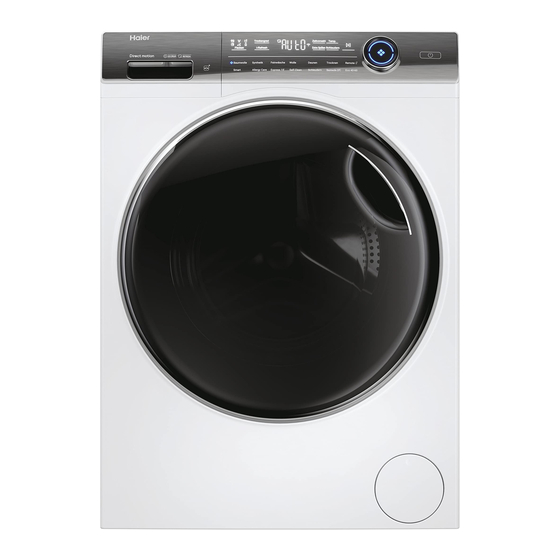

Verwandte Anleitungen für Haier HWD80-B14979U1
Inhaltszusammenfassung für Haier HWD80-B14979U1
- Seite 1 Bedienungsanleitung Waschtrockner HWD80-B14979U1 HWD120-B14979U1...
- Seite 2 Vielen Dank Vielen Dank, dass Sie ein Haier-Produkt gekauft haben. Machen Sie sich gründlich mit dieser Anleitung vertraut, bevor Sie dieses Gerät verwen- den. In der Anleitung finden Sie wichtige Hinweise, die Ihnen helfen, von Anfang an perfekt saubere Wäsche zu genießen. Zusätzlich zeigt Ihnen die Anleitung, wie Sie das Gerät rich- tig und sicher aufstellen, in Betrieb nehmen, damit waschen und das Gerät richtig pflegen.
- Seite 3 Inhalt 1-Sicherheitsinformationen ......................4 2–Produktbeschreibung ........................8 3-Bedienfeld ............................10 4-Programme ...........................13 5-Verbrauch ............................14 6-Tägliche Nutzung .........................15 7-Umweltverträgliche Verwendung ...................20 8–Pflege und Reinigung........................21 9-Problemlösung ..........................24 10-Montage ............................28 11-Technische Daten ........................32 12–Kundendienst ..........................33...
- Seite 4 1-Sicherheitsinformationen Bevor Sie das Gerät zum ersten Mal einschalten, lesen Sie die fol- genden Sicherheitshinweise!: WARNUNG! Vor dem ersten Einsatz ▶ Vergewissern Sie sich zunächst, dass das Gerät nicht beim Transport beschädigt wurde. ▶ Achten Sie darauf, dass alle Transportsicherungen entfernt wurden. ▶...
- Seite 5 1-Sicherheitsinformationen WARNUNG! Tägliche Nutzung ▶ Schaumgummi oder schwammähnliche Materialien nicht heiß waschen. ▶ Waschen Sie keine mit Mehl verunreinigte Wäsche. ▶ Öffnen Sie die Waschmittelschublade während eines Waschgangs nicht. ▶ Berühren Sie die Gerätetür nicht beim Waschen; die Tür kann sich stark erwärmen. ▶...
- Seite 6 1-Sicherheitsinformationen WARNUNG Tägliche Nutzung Folgende Dinge dürfen nicht in dem Gerät getrocknet werden: ▶ Ungewaschene Textilien. ▶ Textilien, die mit brennbaren Substanzen wie Speiseöl, Aceton, Alkohol, Benzin, Diesel, Kerosin, Fleckentferner, Terpentin, Wachs, Wachsentferner und ähnlichen Substanzen in Berührung gekommen sind. Die dadurch verursachten Dämpfe können zu Bränden bis hin zu Explosionen führen.
- Seite 7 1-Sicherheitsinformationen WARNUNG ▶ Das Gerät muss an einem gut gelüfteten Ort aufgestellt werden. Achten Sie darauf, dass die Gerätetür unter allen Umständen problemlos geöffnet werden kann. ▶ Stellen Sie die Maschine nie im Freien, nicht an feuchten Stellen auf – auch nicht an Orten, an denen unvermutet Wasser austreten kann, also auch nicht unter oder in der Nähe einer Spüle.
- Seite 8 2-Produktbeschreibung Hinweis: Abweichungen Aufgrund technischer Änderungen können die Abbildungen in den folgenden Kapiteln von Ihrem Modell abweichen. 2.1 Bild des Gerätes Rückseite (Abb. 2-2): Frontseite (Abb. 2-1): Dry Level Dry Level Delay Delay Temp. Temp. Stain removal i n k i-Refresh Stain removal i-Refresh...
- Seite 9 3-Bedienfeld Temp. Zeitvorwahl Trockenstufe Flecken i-Refresh Extra Spülen Schleudern Synthetik Feinwäsche Trocknen Baumwolle Wolle Daunen Remote Smart Allergy Care Express 15’ Self Clean Schleudern Baumwolle 20 Eco 40-60 1 Einschalttaste 3 Display 5 Funktionstasten 2 Programmauswahl- 4 Waschmittel-/Weich- 6 „Start-/Pause“-Taste knopf spülerfach Hinweis: Tonsignal...
- Seite 10 Hinweis: Werkseinstellungen Damit mit jedem Programm ein bestmögliches Ergebnis erzielt wird, hat Haier jeweils spezifische Grundeinstellungen definiert. Wenn es nur um reguläres Waschen geht, sollten Sie bei den Standardeinstellungen bleiben. 3.5.1 Funktionstaste "Zeitvorwahl"...
- Seite 11 3-Bedienfeld 3.5.3 Funktionstaste „Temperatur“ Temp. Temp. Mit dieser Taste (Abbildung 3-9) ändern Sie die Waschtemperatur des Programms. Wenn kein Wert leuchtet (das Display „--“), wird das Wasser nicht erhitzt. 3.5.4 Funktionstaste „Schleudern“ Mit dieser Taste (Abbildung 3-10) ändern Sie die Schleu- 3-10 Schleudern dergeschwindigkeit des Programms oder schalten das...
- Seite 12 3-Bedienfeld 3.5.7 Taste „Flecken“ 3-13 Berühren Sie diese Schaltfläche (Abb. 3-13), um spezi- elle Funktionen für Flecken auszuwählen. Die Symbole Flecken werden in der folgenden Tabelle erklärt Flecken Anleitung Flecken Anleitung Diese Funktion wird für Wäsche Diese Funktion wird für Wäsche mit Schmutzflecken empfohlen.
- Seite 13 4 -Programme Waschmittelfach für: Waschmittel Weichspüler oder Pflegeprodukt • Waschmittel Optional, Nein º Max. Beladung Vorgabe Funktion Temperatur in kg Schleu- derge- in °C Waschen Trocknen schwin- in kg in kg digkeit wählba- in U/min HWD80/ Programm Bereich 1 2 3 Stoffart HWD120 Baumwolle •...
- Seite 14 5-Verbrauch Scannen Sie den QR-Code auf dem Energieetikett für Informationen zum Energiever- brauch. Der tatsächliche Energieverbrauch kann je nach örtlichen Gegebenheiten vom angege- benen abweichen. Hinweis: Auto-Gewicht Ihre Maschine kann das Gewicht der Waschladung erkennen. Bei nur geringer Beladung werden Energie- und Wasserverbrauch sowie die Waschzeit bei bestimmten Program- men automatisch reduziert.
- Seite 15 6–Tägliche Nutzung 6.1 Stromversorgung Schließen Sie die Maschine an eine passende Steckdose an (220 – 240 V Wechselspannung, 50 Hz – Abbildung 6-1). Schauen Sie sich auch den Abschnitt „Installation“ an (siehe S. 28). 6.2 Wasseranschluss ▶ Überzeugen Sie sich vor dem Anschluss davon, dass das Wasser klar und sauber ist.
- Seite 16 6–Tägliche Nutzung 6.3 Pflegetabelle Waschen Waschbar bis zu 95°C Waschbar bis zu 60°C Waschbar bis zu 60 normaler Vorgang normaler Vorgang °Cmilder Vorgang Waschbar bis zu 40°C Waschbar bis zu Waschbar bis zu 40°C normaler Vorgang 40°Cmilder Vorgang sehr milder Vorgang Waschbar bis zu 30°C Waschbar bis zu 30°C Waschbar bis zu 30°C...
- Seite 17 6–Tägliche Nutzung 6.5 Waschmittel wählen ▶ Die Waschleistung hängt maßgeblich von der Qualität des Waschmittels ab. ▶ Verwenden Sie nur ausdrücklich für Waschmaschinen geeignete Waschmittel. ▶ Nutzen Sie bei Bedarf spezielle Waschmittel, zum Beispiel für Synthetik oder Wolle. ▶ Beachten Sie immer die Hinweise des Waschmittelherstellers. ▶...
- Seite 18 6–Tägliche Nutzung 6.6 Waschmittel einfüllen 1. Ziehen Sie die Waschmittelschublade heraus. 2. Geben Sie die gewünschten Mittel in die passen- den Fächer (Abb. 6-4), 3. Schieben Sie die Waschmittelschublade wieder sorgfältig zu. Hinweis: ▶ Entfernen Sie vor dem Waschgang sämtliche Waschmittelreste aus der Waschmittelschublade. ▶...
- Seite 19 6–Tägliche Nutzung 3-14 6.10 Waschprogramm starten Berühren Sie die „Start-/Pause“-Taste (Abbildung 6-8), um zu starten. Die LED an der „Start-/Pause-Taste“ hört auf zu blinken und leuchtet dauerhaft. Das Waschprogramm beginnt mit den vorgegebenen Einstellungen. Änderungen sind erst nach Abbrechen des Programmes möglich. 6.11 Waschprogramme unterbrechen/abbrechen Zum Unterbrechen eines laufenden Programms tippen Sie kurz auf die Start-/Pausetaste.
- Seite 20 7.3 Download und Installation der hOn APP: Laden Sie die hOn App auf Ihr Gerät herunter, indem Sie den folgenden QR-Code eingeben: Download the hOn App on your device oder über den Link: go.haier-europe.com/download-app go.haier-europe.com/download-app Frequenzrate (OFR) 2400 MHz - 2483,5 MHz Max.
- Seite 21 7-hOn 7.4 Registrierung und App-Kopplung 1. Verbinden Sie das Smartphone mit dem Heim-WLAN-Netzwerk, mit dem Sie das Produkt verbinden möchten. 2. Öffnen Sie die App. Erstellen Sie das Benutzerprofil (oder melden Sie sich an, wenn es bereits zuvor erstellt wurde). 4.
- Seite 22 7-hOn Hinweis: Löschen/Zurücksetzen von Netzwerkanmeldein- formationen Befolgen Sie dieses Verfahren nur, wenn Sie Ihre Waschmaschine verkaufen möchten. 7.8 Löschung von Netzzugangsdaten 1. Wählen Sie das Programm „Fernbedienung“. 2. “hOn”/”hOFF” wird angezeigt; 3. Drücken Sie die Taste „Delay“ (Verzögerung) 5 Sekunden lang, bis „PAIr“ angezeigt wird.
- Seite 23 8-Pflege und Reinigung 8.1 Waschmittelschublade reinigen Achten immer darauf, dass keine Res- Waschmittelschublade verbleiben. Reinigen Sie die Waschmittelschublade regelmäßig (Abb. 8-1): Ziehen Sie die Schublade bis zum Anschlag heraus. Drücken Sie den Freigabeknopf, ziehen Sie die Schublade ganz heraus. Spülen Schublade unter fließen-...
- Seite 24 8-Pflege und Reinigung 8.5 Längere Nichtbenutzung Wenn Sie die Maschine längere Zeit nicht benutzen: Ziehen Sie den Netzstecker aus der Steckdose (Abb. 8.-6). Drehen Sie die Wasserzufuhr ab (Abbildung 8-7). Öffnen Sie die Tür, um die Bildung von Feuchtigkeit und Gerüchen zu verhindern.
- Seite 25 8-Pflege und Reinigung 7. Lösen Sie den Pumpenfilter durch Drehen gegen 8-14 8-15 den Uhrzeigersinn, nehmen Sie den Pumpenfilter heraus (Abbildung 8-12). 8. Entfernen Sie sämtliche Rückstände und Ver- schmutzungen (Abb. 8-13). 9. Reinigen Sie den Pumpenfilter vorsichtig und sorgfältig, am besten unter fließendem Wasser (Abb.
- Seite 26 9-Abhilfe Viele auftretende Probleme können Sie selbst ohne spezielles Fachwissen lösen. Falls einmal ein Problem auftreten sollte, prüfen Sie sämtliche erwähnten Ursachen und probieren die nachstehen- den Abhilfemaßnahmen, bevor Sie sich an den Kundendienst wenden. Siehe KUNDENDIENST. WARNUNG! ▶ Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät warten. ▶...
- Seite 27 9-Abhilfe Problem Ursache Lösung • Temperatursensorfehler. • Wenden Sie sich an den Kundendienst. • Fehler der Geräteheizung • Wenden Sie sich an den Kundendienst. • Motorfehler • Wenden Sie sich an den Kundendienst • Trocknungstemperatursensorfehler. • Wenden Sie sich an den Kundendienst. •...
- Seite 28 9-Abhilfe Problem Ursache Lösung Starke Vibrationen beim • Nicht alle Transportsicherungen entfernt. • Entfernen Sie alle Transportsicherungen. Schleudern. • Maschine steht nicht felsenfest. • Sorgen Sie dafür, dass die Maschine gerade auf festem Untergrund steht. • Maschinell sehr ungleichmäßig beladen. • Achten Sie darauf, die Maschine nicht zu überladen, verteilen Sie die Wä- sche gleichmäßig in der Trommel.
- Seite 29 9-Abhilfe 9.4 Bei Stromausfall Die Maschine merkt sich das eingestellte Programm und seine Einstellungen. Das Programm wird nach dem Stromausfall wieder fortgesetzt. Wenn der Waschgang durch einen Stromausfall unter- brochen wird, bleibt die Tür mechanisch blockiert. Um Wäsche herausnehmen können, soll- Wasserstand durch...
- Seite 30 10-Montage 10.1 Vorbereitung ▶ Holen Sie die Maschine aus der Verpackung. ▶ Entfernen Sie sämtliches Verpackungsmaterial, auch den Hartschaumsockel, halten Sie das Verpackungsma- terial von Kindern fern. Möglicherweise finden Sie ein paar Wassertropfen an der Kunststofffolie und an der Gerätetür. Diese normale Erscheinung ist das Ergebnis von Wassertests in der Fabrik. Hinweis: Verpackung entsorgen Halten Sie sämtliches Verpackungsmaterial von Kindern fern, entsorgen Sie alles auf umweltfreundliche Weise.
- Seite 31 10-Montage 1. Entfernen Sie alle 4 Schrauben (T1 - T4) (Abb. 10- 10-4 R5-R10 2. Entfernen Sie die 10 Schrauben (R1 - R10) von der unteren Rückenverstärkung. Ver- stärkungen (S1 und S2) aus der Maschine herausnehmen.*HWD100. R1-R4 10-5 Ziehen Sie die 2 Eisenstangen I1 und I2 heraus (Abb.
- Seite 32 10-Montage 10.6 Ablaufschlauch anschließen Fixieren Sie den Wasserablaufschlauch richtig an der Rohrleitung. Der Schlauch muss an mindestens einem Punkt 80 – 100 cm über dem Boden der Maschine verlaufen! Fixieren Sie den Ablaufschlauch möglichst mit dem Clip an der Rückwand der Maschine. WARNUNG! ▶...
- Seite 33 10-Montage 10.7 Frischwasseranschluss 10-12 10-11 Achten Sie darauf, dass die Dichtungen eingesetzt wurden. Schließen Sie den Wasserzulaufschlauch mit dem gekrümmten Ende an die Maschine an (Abbildung 10- 11). Ziehen Sie die Verschraubung von Hand fest. 2. Schließen Sie das andere Ende des Schlauches an einen Wasserhahn mit 3/4-Zoll-Gewinde an (Abb.
- Seite 34 11–Technische Daten 11.1. Zusätzliche technische Daten HWD120 HWD80 Spannung in V 220–240 V~/50 Hz Strom in A Maximale Leistungsaufnahme 2000 in W Wasserdruck in MPa 0,03-≤P≤1 Nettogewicht in kg 11.2 Produktabmessungen WAND DRAUFSICHT FRONTANSICHT PRODUKTABMESSUNGEN HWD 120 HWD 80 Gesamthöhe des Produkts mm Gesamtbreite des Produkts mm Gesamttiefe des Produkts (Zur Größe der Hauptsteuerkarte) mm...
- Seite 35 12–Kundendienst WIR empfehlen unseren Haier Kundendienst und den Gebrauch von originalen Ersatztei- len. Falls jemals Schwierigkeiten mit Ihrer Maschine auftreten sollten, schauen Sie sich zunächst den Abschnitt „PROBLEMLÖSUNG“ an. Falls Sie dort keine Lösung finden sollten, wenden Sie sich bitte an ▶...
