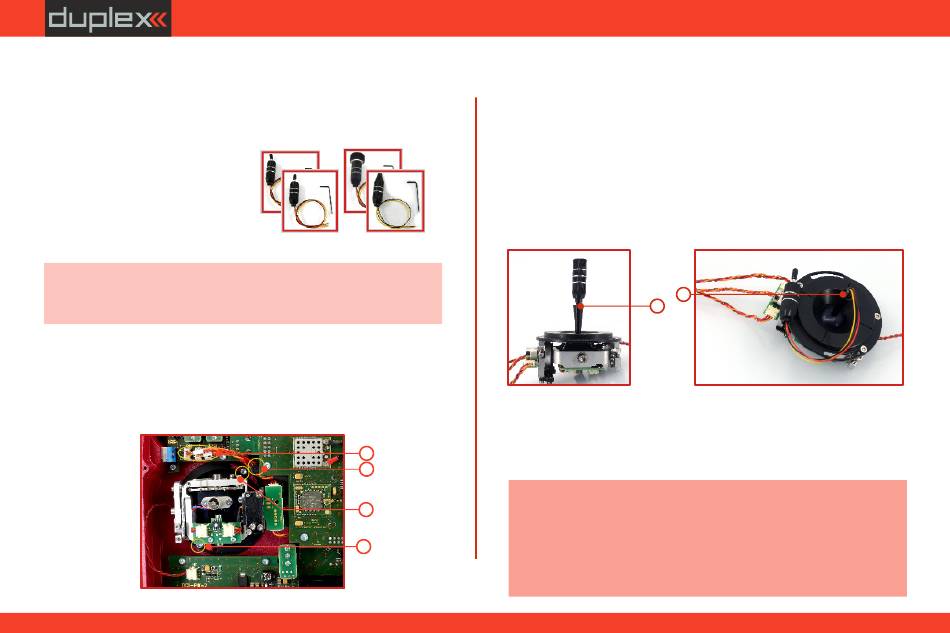

Installation: Steuerknüppel mit Schalter/Taste
5.1
.7
Möchten Sie den Sender DC-24II mit zusätzlichen, optionalen
Knüppelschaltern/-tasten nutzen, dann bieten wir dazu folgende
Varianten an:
•
Knüppel mit 2-stufigem Schalter
•
Knüppel mit 3-stufigem Schalter
•
Knüppel mit Taster
•
Knüppel mit Potentiometer
Hinweis: Wir empfehlen Ihnen die fachgerechte Montage der
Knüppelschalter/-taster von einem autorisiertem Servicecenter
vornehmen zu lassen.
1.
Schalten Sie den Sender aus und entfernen Sie die 10
Befestigungsschrauben der hinteren Abdeckung des Senders.
Als nächstes nehmen Sie die hintere Abdeckung ab.
Um sicher zu gehen, trennen Sie den Sender Akku von der
Hauptplatine.
S S S
Y Y Y
X X X
2.
Trennen Sie die Kabel der Steuerknüppelbaugruppe von der
Sender-Hauptplatine Steckung
3.
Entfernen Sie die Verbindungskabel der Steueraggregate aus
ihrer Halterung.
4.
Entfer nen Sie beide B efestigungsschrauben für die
Steueraggregate .
5.
Entfernen Sie vorsichtig beide Steueraggregate. Ziehen Sie dazu
die Aggregate vorsichtig Richtung Rückseite des Senders. Diese
Arbeiten am Steueraggregat werden außerhalb des Senders
durchführt.
6.
Das obere Teil des Steuerknüppels abschrauben.
7.
Die Kabel des Knüppelschalters durch das hohle Standrohr des
Steueraggregates führen.
2
8.
Den Knüppelschalter aufschrauben und die gewünschte Länge
3
einstellen.
Anmerkung: Beachten Sie bitte bei der Montage, dass die Kabel des
4
Schalters/Tasters durch das Kugellager (9) und die Öffnung in der
Hallsensorplatine (10) verlaufen. Soll die Knüppelhöhe später
nochmals verstellt werden, dann die kleine Madenscharaube am
4
Schalterkopf des Knüppels öffnen und erst dann die Verstellung
vorzunehmen.
43
X, Y, S
).
7
6
