2.2 Beschreibung des Senders
7
2
9
3
22
20
18
21
4
11
19
16
17
10
8
3
12
5
21
15
13

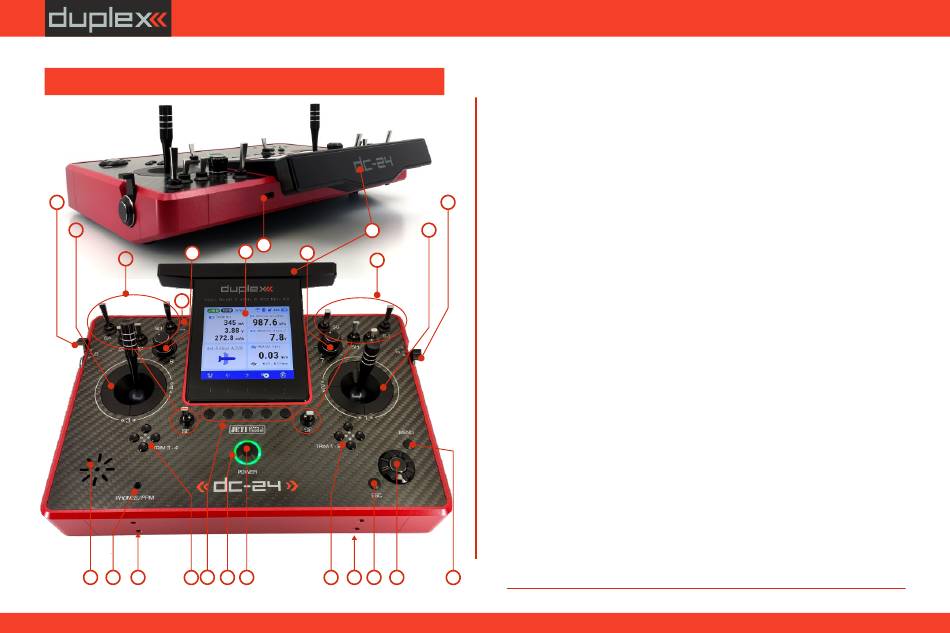

2.2.1 Bedienelemente
1.
Rechter Steuerknüppel 1, 2 – der DC-24 II - Sender unterstützt die Modi
1-4, siehe Kapitel „Steuerknüppel -> Modus Wechsel".
2.
Linker Steuerknüppel 3, 4 – der DC-
1-4, siehe Kapitel „Steuerknüppel -> Modus Wechsel"
3.
Austauschbare und zuweisbare Schalter:
Sa, Sb, Sc, Sd, Se, Sf, Sg, Sh, Si, Sj
6
4.
Digitale Trimmungen für den linken Steuerknüppel T3, T4
1
5.
Digitale Trimmungen für den rechten Steuerknüppel T1, T2
6.
Rechter Steuerhebel „5"
7.
Linker Steuerhebel „6"
8.
Drehknopf „7"
9.
Drehknopf „8"
10.
LCD-Display
11.
Funktionstasten „F1 – F5"
12.
Ein-/Ausschalter des Senders
13.
„3D" -Auswahlrad
14.
„Menu" -Taste
15.
„ESC" -Taste
16.
Antennen-/Sendergriff
17.
USB-C Konnektor (Ladebuchse/Verknüpfung mit PC)
18.
Kopfhörer- /PPM-Konnektor
19.
LED Anzeige
20.
Lautsprecher
21.
Installationslöcher für die Aufhänge Bügel (optionales Zubehör).
22.
Mikrofon
