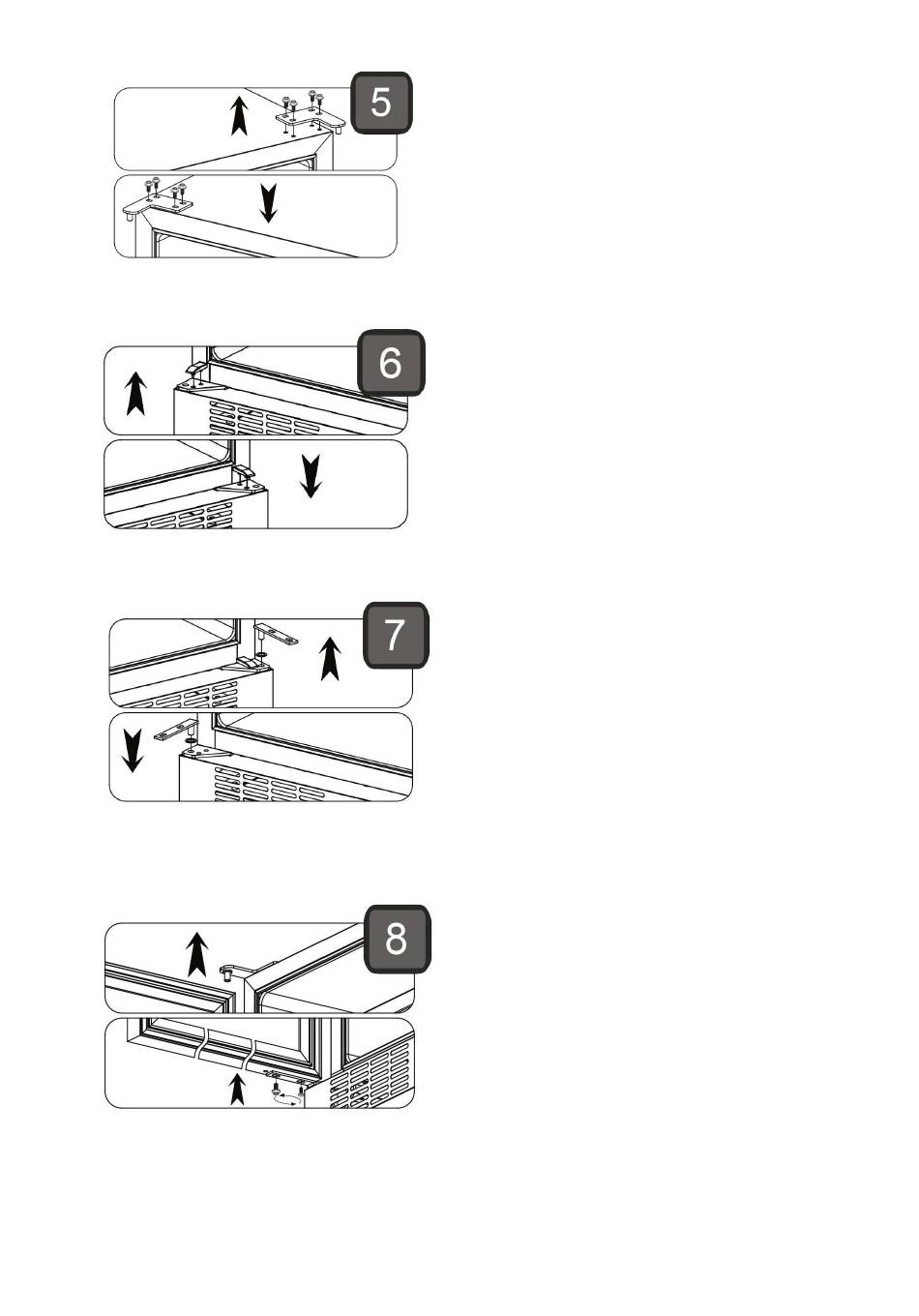

Retirez la charnière supérieure droite et installez la charnière supérieure gauche située dans le sachet plastique
contenant la notice.
Retirez le bloc plastique de la charnière inférieure gauche et installez-le sur la charnière inférieure droite.
Retirez le support de la charnière inférieure gauche avec la rondelle associée. Installez le support de la charnière
inférieure droite situé dans le sachet plastique contenant la notice. Assurez vous de positionner correctement la
rondelle à l'endroit désigné sur le croquis.
Faites pivoter la porte à 180°. Repositionnez la porte en vous assurant que les axes entrent dans les trous
supérieurs gauche de la porte. Placez les deux écrous servant à connecter avec la charnière inférieure gauche et
serrez-les avant que la porte soit levée.
