Micropilot FMR63B PROFINET mit Ethernet-APL

Abstrahlwinkel

Endress+Hauser

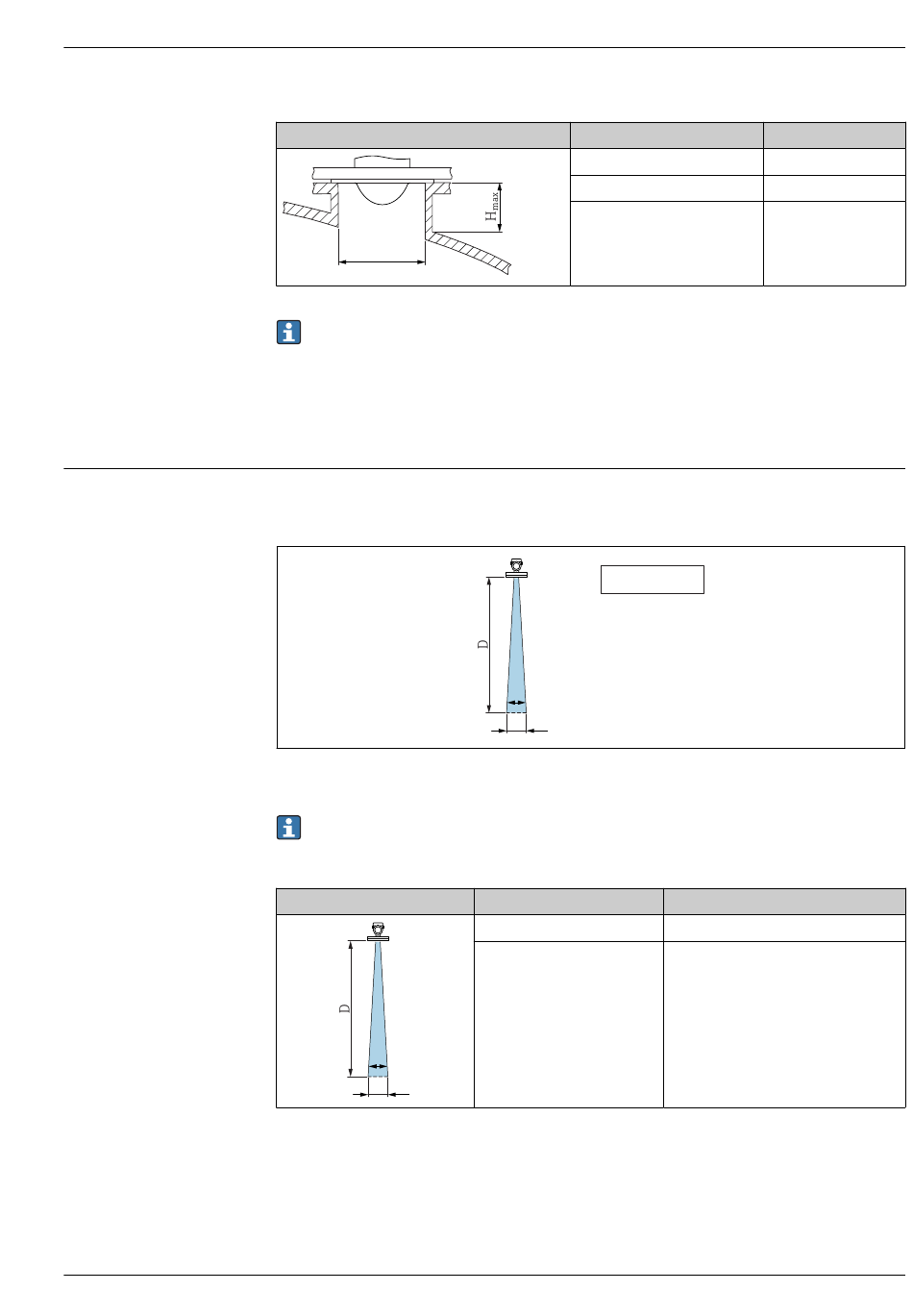

Maximale Stutzenlänge H
max
øD
Bei längeren Stutzen muss mit einer reduzierten Messperformance gerechnet werden.
Folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein
• Die Stutzenkante sollte abgerundet sein
• Es muss eine Störechoausblendung durchgeführt werden
• Für Anwendungen mit höheren Stutzen als in der Tabelle angegeben den Support des Her-
stellers kontaktieren
Als Abstrahlwinkel ist der Winkel α definiert, bei dem die Leistungsdichte der Radar-Wellen den
halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außerhalb des Strahlenke-
gels werden Mikrowellen abgestrahlt und können von Störern reflektiert werden.
 10 Zusammenhang zwischen Abstrahlwinkel α, Distanz D und Kegelweite W
Der Kegeldurchmesser W ist Abhängig vom Abstrahlwinkel α und der Distanz D.
Antenne integriert, PEEK 20 mm / 3/4", α 14 °
W = D × 0,26
α
W
in Abhängigkeit vom Stutzendurchmesser D
D
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
W
=
α
W
D
5 m (16 ft)
10 m (33 ft)
H
max
1 750 mm (70 in)
2 200 mm (88 in)
3 300 mm (132 in)
α
_
2 D tan
. .
2
W
1,23 m (4,04 ft)
2,46 m (8,07 ft)
A0031824
