Antenne plattiert frontbündig, PTFE, 50 mm (2 in), mit Tri-Clamp DN70-76.1 (3") ISO2852

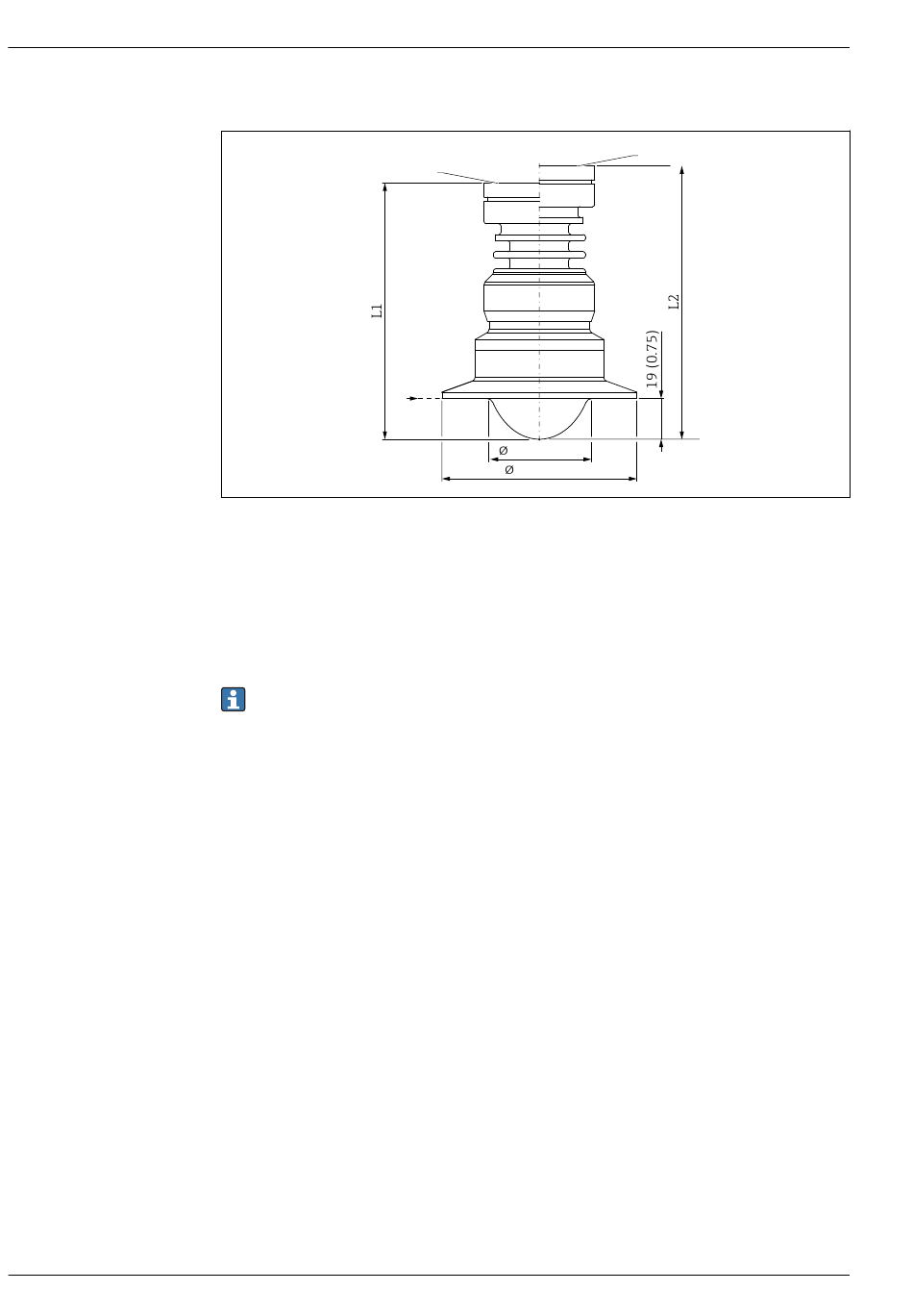

 40 Abmessungen Antenne plattiert frontbündig, PTFE, 50 mm (2 in), mit Tri-Clamp DN70-76.1 (3")
ISO2852. Maßeinheit mm (in)
A Ausführung Prozesstemperatur ≤150 °C (302 °F)
B Ausführung Prozesstemperatur ≤200 °C (392 °F)
R Referenzpunkt der Messung
1 Unterkante Gehäuse
L1 116 mm (4,57 in); Ausführung mit Zulassung Ex d oder XP +5 mm (+0,20 in)
L2 128 mm (5,04 in); Ausführung mit Zulassung Ex d oder XP +5 mm (+0,20 in)
Prozessanschluss passend für
• Nennweite DN70 mit Rohrinnendurchmesser 66,8 mm (2,63 in)
• Nennweite DN76.1 mit Rohrinnendurchmesser 72,9 mm (2,87 in)
Micropilot FMR63B PROFINET mit Ethernet-APL
A B
1
R
47.5 (1.87)
91 (3.58)
1
Endress+Hauser
A0046484
