Endress+Hauser Micropilot FMR63B PROFINET mit Ethernet-APL Technische Information Seite 42

42
Antenne plattiert frontbündig, PTFE, 80 mm (3 in), Nutmutter DIN11851

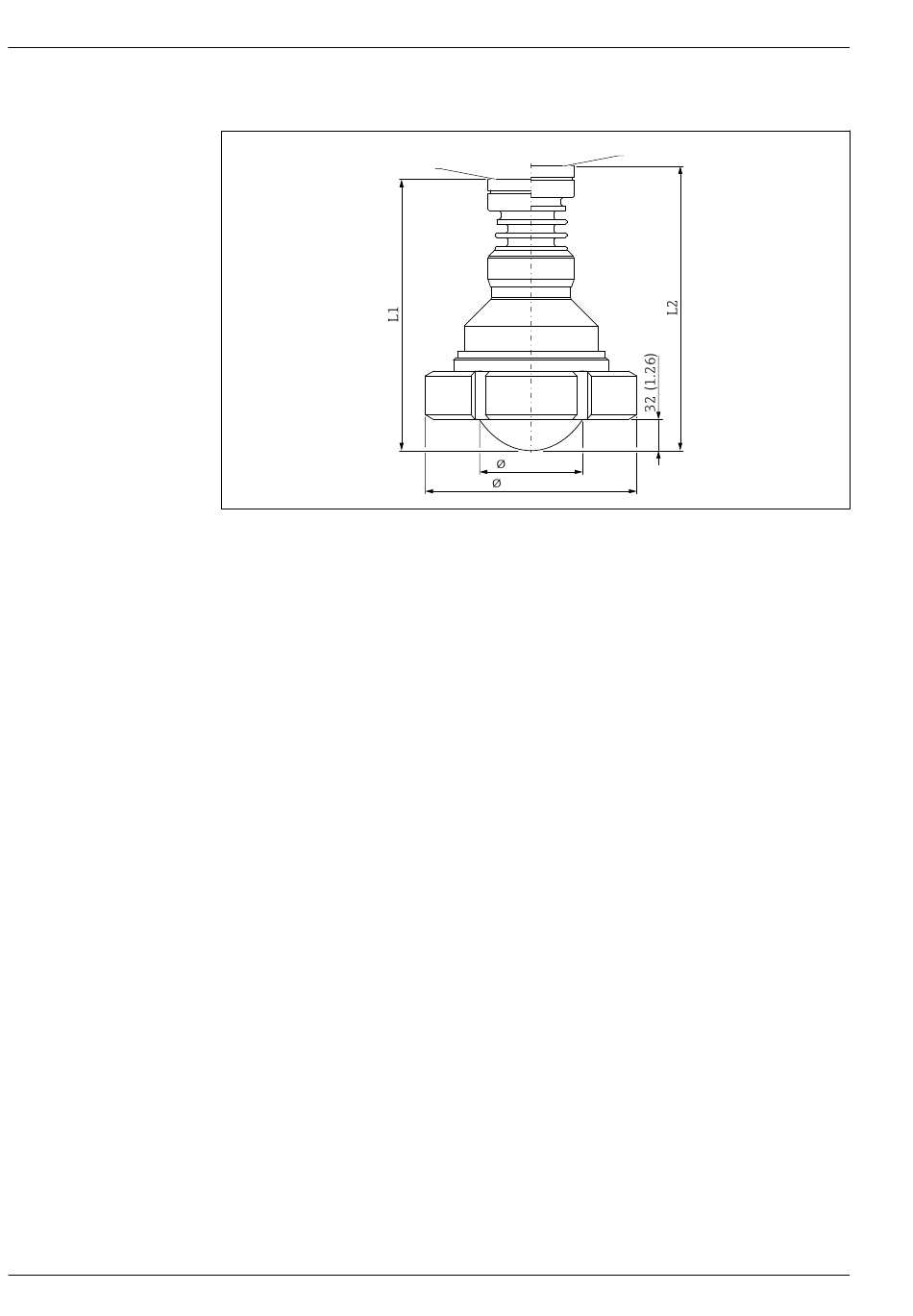

 38 Abmessungen Antenne plattiert frontbündig, PTFE, 80 mm (3 in), Nutmutter DIN11851. Maßein-
heit mm (in)
A Ausführung Prozesstemperatur ≤150 °C (302 °F)
B Ausführung Prozesstemperatur ≤200 °C (392 °F)
R Referenzpunkt der Messung
1 Unterkante Gehäuse
L1 159 mm (6,26 in); Ausführung mit Zulassung Ex d oder XP +5 mm (+0,20 in)
L2 171 mm (6,73 in); Ausführung mit Zulassung Ex d oder XP +5 mm (+0,20 in)
Micropilot FMR63B PROFINET mit Ethernet-APL
A B
1
75 (2.95)
127 (5.00)
1
Endress+Hauser
A0046497
