Versorgungsspannung

Elektrischer Anschluss

Potentialausgleich

16
Geräte mit M12-Stecker

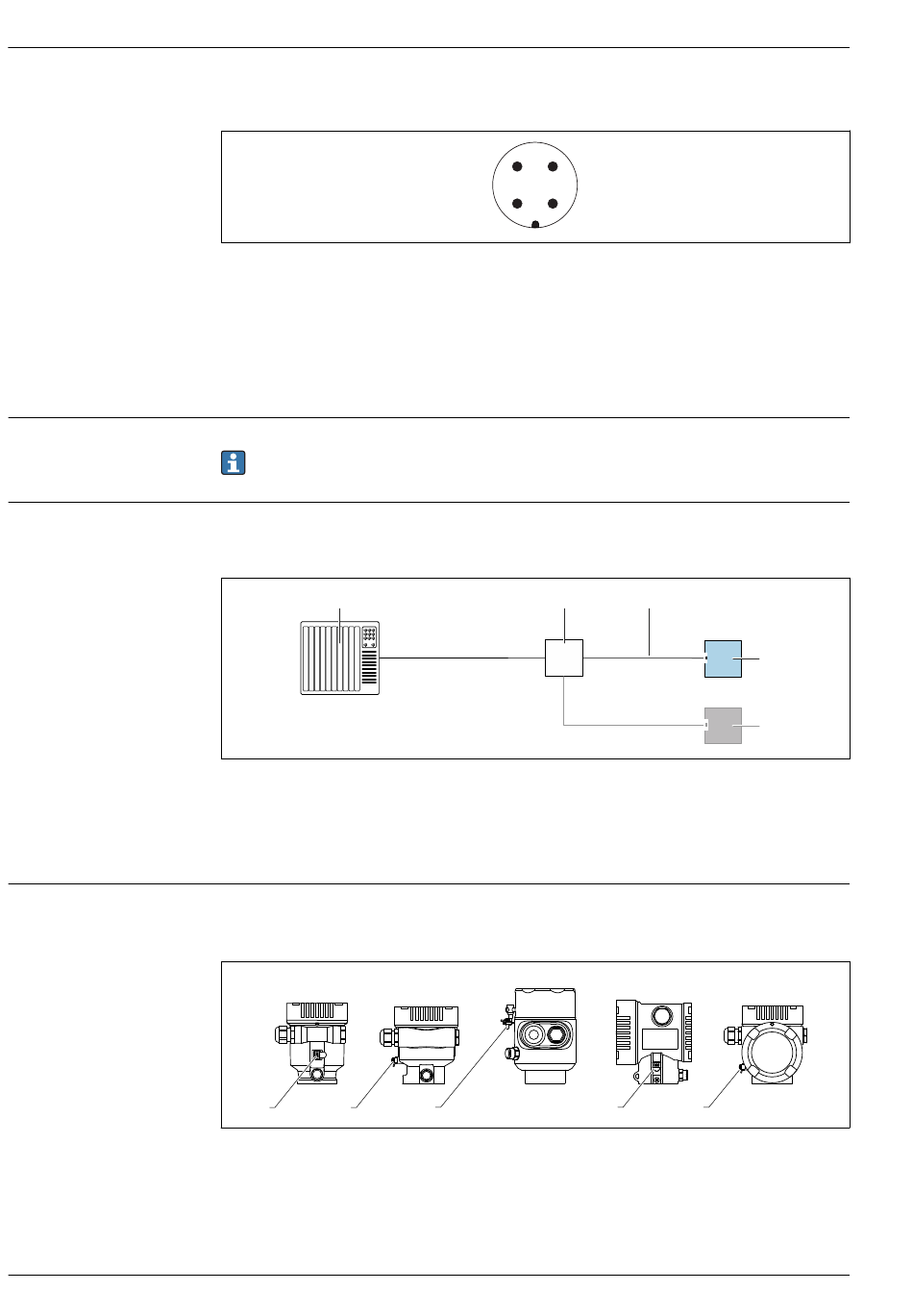

 7 Sicht auf die Steckverbindung am Gerät
1 APL-Signal –
2 APL-Signal +
3 Schirm
4 nicht belegt
Für Geräte mit M12-Stecker sind verschiedene M12-Buchsen als Zubehör erhältlich.
APL Leistungsklasse A (9,6 ... 15 V
Der APL-Field-Switch muss sicherheitstechnisch geprüft sein (z. B. PELV, SELV, Class 2) und
den jeweiligen Protokollspezifikationen genügen.

Anschlussbeispiele

PROFINET mit Ethernet-APL
1
 8 Anschlussbeispiel für PROFINET mit Ethernet-APL
1 Automatisierungssystem
2 APL-Field-Switch
3 Kabelspezifikation beachten
4 Messumformer
Der Schutzleiter am Gerät muss nicht angeschlossen werden. Potentialausgleichsleitung kann bei
Bedarf an der äußeren Erdungsklemme des Transmitters angeschlossen werden, bevor das Gerät
angeschlossen wird.
A
1 1
A Einkammer Gehäuse Kunststoff
B Einkammer Gehäuse Aluminium
C Einkammer Gehäuse 316L Hygiene (Ex Gerät)
D Zweikammer Gehäuse
E Zweikammer Gehäuse L-Form
1 Erdungsklemme für den Anschluss der Potentialausgleichsleitung
Micropilot FMR63B PROFINET mit Ethernet-APL
4 3
1 2
540 mW)
DC
2
B C
1
3
4
4
D E
1 1
