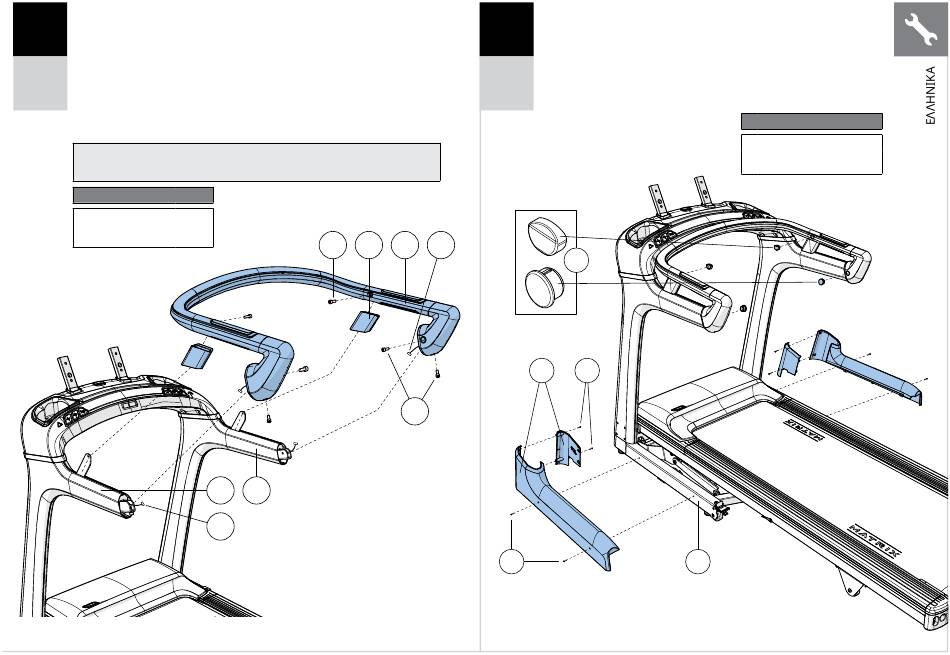

A Άνοίξτε τον ΕΞΟΠΛΙΣΜΟ ΓΙΑ ΤΟ ΒΗΜΑ 3.
3
B Τοποθετήστε τα ΠΕΡΙΒΛΗΜΑΤΑ ΧΕΙΡΟΛΑΒΗΣ (8) επάνω στους ΙΣΤΟΥΣ
ΚΟΝΣΟΛΑΣ (1 & 5).
C
Συνδέστε τα ΚΑΛΩΔΙΑ ΚΟΝΣΟΛΑΣ (4), πετάξτε τα δεματικά σύρματος και
TF30
τακτοποιήστε τα καλώδια στο εσωτερικό των ΙΣΤΩΝ ΚΟΝΣΟΛΑΣ (1 & 5).
D Προσαρτήστε τη ΧΕΙΡΟΛΑΒΗ (9) στους ΙΣΤΟΥΣ ΚΟΝΣΟΛΑΣ (1 & 5)
TF50
χρησιμοποιώντας 2 ΜΠΟΥΛΟΝΙΑ (H) και 4 ΜΠΟΥΛΟΝΙΑ (I). Σφίξτε στα 15
Nm / 11 lb-ft.
E
Σφίξτε όλα τα μπουλόνια από τα βήματα 1–3.
ΣΗΜΕΙΩΣΗ: Προσέξτε να μην μαγκώσετε οποιαδήποτε καλώδια κατά τη σύνδεση
της χειρολαβής.
Εξοπλισμός για το βήμα 3
Περιγραφή
Ποσότ.
H
Μπουλόνι
2
I
Μπουλόνι
4
H
8
1
5
4
A Άνοίξτε τον ΕΞΟΠΛΙΣΜΟ ΓΙΑ ΤΟ ΒΗΜΑ 4.
4
B Εισάγετε 4 ΚΑΠΑΚΙΑ ΧΕΙΡΟΛΑΒΗΣ (10)
μέσα στη ΧΕΙΡΟΛΑΒΗ (9).
C
Προσαρτήστε τα ΚΑΛΥΜΜΑΤΑ ΠΛΑΙΣΙΟΥ ΒΑΣΗΣ (11)
TF30
στο ΠΛΑΙΣΙΟ ΒΑΣΗΣ (2) χρησιμοποιώντας 2 ΒΙΔΕΣ (J)
από το εσωτερικό και 2 ΒΙΔΕΣ (K) από το εξωτερικό.
TF50
D Επαναλάβετε στην άλλη πλευρά.
9
4
10
11
I
K
Εξοπλισμός για το βήμα 4
Περιγραφή
J
Βίδα (10 mm)
K
Βίδα (30 mm)
J
2
Ποσότ.
4
4
