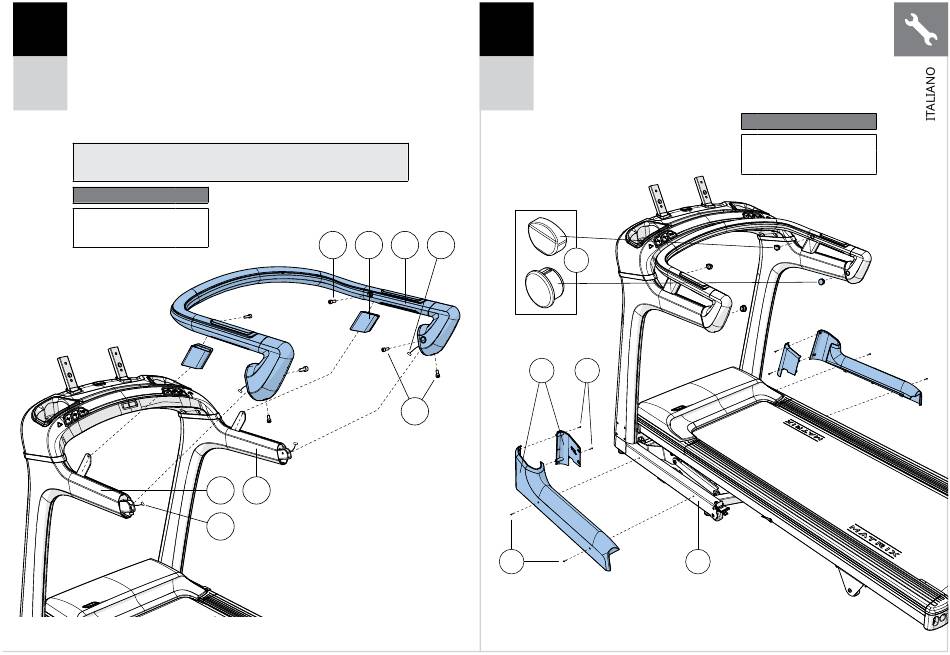

A Aprire gli ATTREZZI PER IL PASSAGGIO 3.
3
B Collocare i MANICOTTI DEL MANUBRIO (8) sopra i SUPPORTI
DELLA CONSOLE (1 E 5).
C
Fissare i CAVI DELLA CONSOLE (4), eliminare le fascette e infilare
TF30
i cavi all'interno dei SUPPORTI DELLA CONSOLE (1 E 5).
D Fissare il MANUBRIO (9) ai SUPPORTI DELLA CONSOLE (1 E 5)
TF50
utilizzando 2 BULLONI (H) e 4 BULLONI (I).
Serrare fino a 15 N m/11 lb-piedi.
E
Serrare tutti i bulloni dai passaggi 1-3.
Nota: fare attenzione a non schiacciare alcun cavo durante l'assemblaggio
del manubrio.
Attrezzi per il passaggio 3
Descrizione
Q.tà
H
Bullone
2
I
Bullone
4
H
8
1
5
4
A Aprire gli ATTREZZI PER IL PASSAGGIO 4.
4
B Inserire 4 TAPPI DEL MANUBRIO (10)
nel MANUBRIO (9).
C
Fissare i COPERCHI PER IL TELAIO DELLA
TF30
BASE (11) al TELAIO DELLA BASE (2) utilizzando
2 VITI (J) dall'interno e 2 VITI (K) dall'esterno.
TF50
D Ripetere sull'altro lato.
9
4
10
11
I
K
Attrezzi per il passaggio 4
Descrizione
J
Vite (10 mm)
K
Vite (30 mm)
J
2
Q.tà
4
4
37
