Matrix TF50 Bedienungsanleitung Seite 12

A Legen Sie sich die BESCHLAGTEILE FÜR SCHRITT 5 ZURECHT.
5

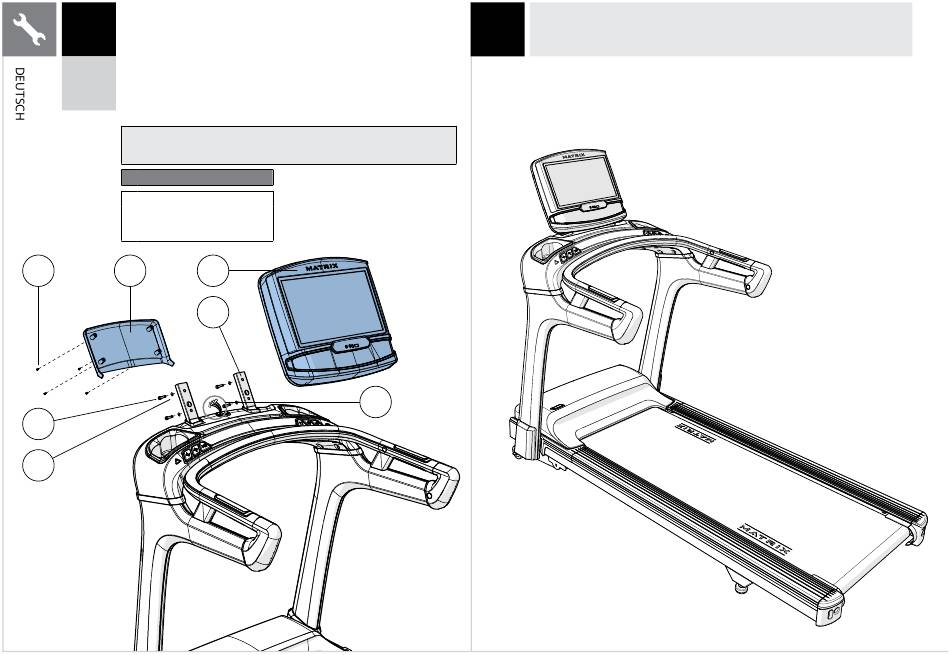

B Schließen Sie die KONSOLENKABEL (4) an die KONSOLE (12)
an und verstauen Sie überschüssige Kabellängen sorgfältig
im KONSOLENSOCKEL (7).
C Befestigen Sie die KONSOLE (12) mit 4 SCHRAUBEN (L) und
T50
4 FLACHEN UNTERLEGSCHEIBEN (M) am KONSOLENSOCKEL (7).
T70
D Bringen Sie die KONSOLENRÜCKWAND (13) mit 4 SCHRAUBEN (N)
an der KONSOLE (12) an.
Hinweis: Achten Sie darauf, keine Kabel einzuklemmen, wenn Sie die
Konsole anbringen.
Beschlagteile für Schritt 5
Beschreibung
L Schraube
M Flache Unterlegscheibe
N Schraube
N 13
L
M
12
Menge
4
4
4
12
7
4
6
T50/T70 MONTAGE ABGESCHLOSSEN!
