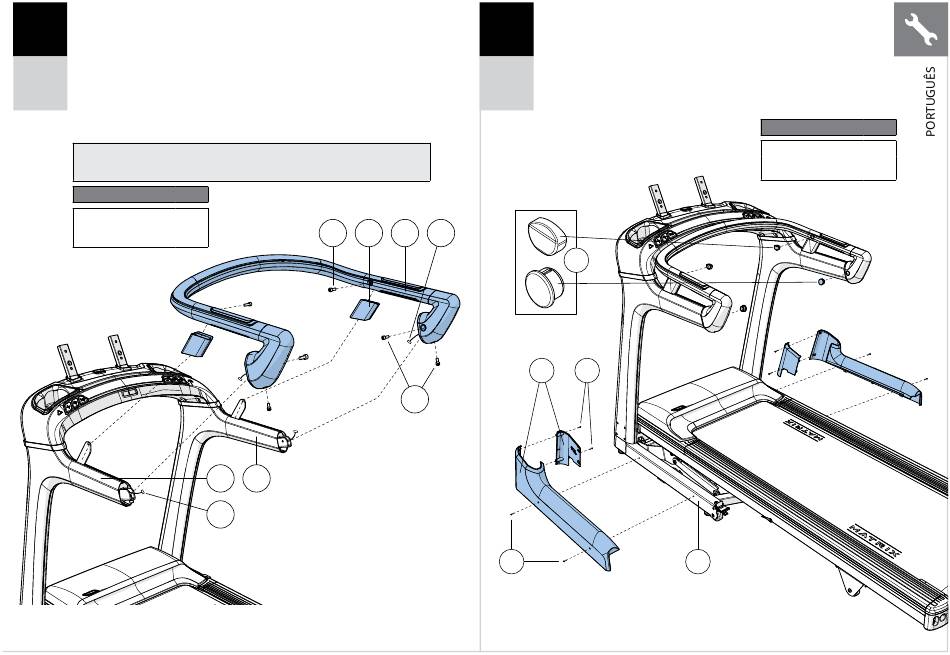

A Abra a PEÇA PARA EXECUTAR A ETAPA 3.
3
B Coloque AS BUCHAS DO BRAÇO DE APOIO (8) na parte superior
dos MASTROS DO CONSOLE (1 E 5).
C Ligue os CABOS DO CONSOLE (4), descarte os laços do fio e enfie
TF30
os cabos dentro dos MASTROS DO CONSOLE (1 E 5).
D Prenda O BRAÇO DE APOIO (9) aos MASTROS DO CONSOLE (1 E 5)
TF50
usando 2 PARAFUSOS (H) e 4 PARAFUSOS (I). Aperte com um torque de
15 Nm / 11 lb-ft.
E Aperte todos os parafusos das etapas 1 a 3.
Observação: Tome cuidado para não apertar os fios enquanto estiver
prendendo o braço de apoio.
Peça - execução da etapa 3.
Descrição Qtd.
H Parafuso 2
I Parafuso 4
H 8
1 5
4
A Abra a PEÇA PARA EXECUTAR A ETAPA 4.
4
B Insira 4 CAPAS DO BRAÇO DE APOIO (10)
no BRAÇO DE APOIO (9).
C Prenda OS REVESTIMENTOS DA ESTRUTURA
TF30
DA BASE (11) à ESTRUTURA DA BASE (2)
usando 2 PARAFUSOS (J) da parte interna
TF50
e 2 PARAFUSOS (K) da parte externa.
D Repita o mesmo processo no outro lado.
9 4
10
11
I
K
Peça - execução da etapa 4.
J
K
J
2
Descrição Qtd.
Parafuso (10 mm) 4
Parafuso (30 mm) 4
