Übersicht

Lieferumfang

Anzahl Benennung
1 Distanzrohr
1 Klemmschraube M8 × 21 mm
1 Klemmschale mit darunter liegender Kurzbedienungsanleitung

Technische Daten

Artikel-Nr.
Verstellbereich:
Höhe
Aufnahme ø
Subwoofer
»Ring Lock«
Packmaß (Länge / Breite / Höhe)
Gewicht
Höhe der Kurbelachse ohne Basis
Tragfähigkeit

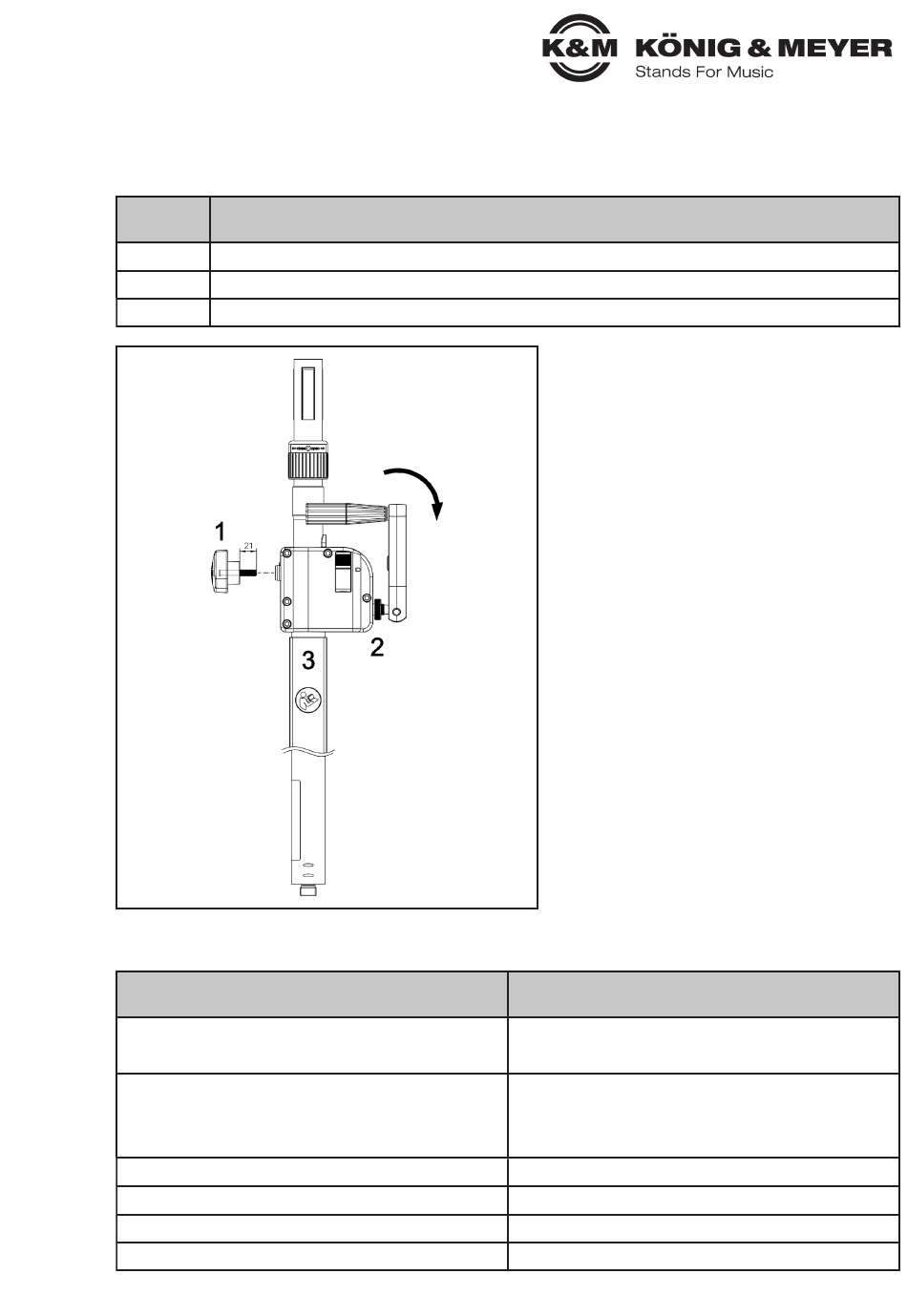

Die Klemmschraube 1 muss vor der er-
sten Verwendung einmalig in das Kurbel-
gehäuse eingeschraubt werden.
Kurbel von Transportstellung in Bedien-
stellung bringen:
Klemmscheibe 2 Richtung Kurbelgehäuse
drehen. Kurbel um 180° herausklappen
und die Klemmscheibe wieder fest an die
Kurbel schrauben.
Unter der Klemmschale 3 befindet sich die
Kurzbedienungsanleitung. Durch abzie-
hen der Klemmschale kann die Kurz-
bedienungsanleitung (KBA) entnommen
werden. Nach der Verwendung ist die
Kurzbedienungsanleitung wieder hinter
der Klemmschale am Distanzrohr anzu-
bringen.
21340-000-55
950 - 1540 mm
Gewinde M20
ø 35 - 36,5 mm
1130 / 180 / 75 mm
3,8 kg
640 mm
35 kg
6
