Singer HD6380M Handbuch

Grundlagen der Maschine

Hauptteile der Maschine

1. Fadenspannungseinstellung
2. Nähfußdruckeinstellung
3. Fadenhebel
4. Rückwärtnähhebel
5. Fadenabschneider
6. Nähfuß
7. Stichplattenabdeckung
8. Abnehmbarer Anschiebetisch / Zubehörfach
9. Drei-Nadelpositionen-Einstellung
10. Spulenanschlag
11. Stichbreiteneinstellung
12. Stichlängeneinstellung
13. Stichmusterwähler
14. Automatischer Einfädler
15. Ein-Stufen-Knopflochhebel

16. Horizontaler Garnrollenhalter
17. Spulenwickelspindel
18. Loch für zweiten Garnrollenhalter
19. Handrad
20. Knopflochstich-Balanceeinstellschlitz
21. Hauptschalter (Strom und Licht)
22. Netzsteckdose
23. Unterfadenführung
24. Oberfadenführung
25. Frontplatte
26. Tragegriff
27. Nähfußheber
28. Transporteurversenkung
29. Fußgeschwindigkeitsregler
30. Netzkabel

Anschluss der Maschine an die Stromversorgung

Schließen Sie die Maschine wie abgebildet an eine Stromquelle an. (1)

Achtung: Ziehen Sie das Netzkabel ab, wenn die Maschine nicht in Gebrauch ist.

Fußanlasser
Das Fußpedal regelt die Nähgeschwindigkeit. (2)

Achtung: Ziehen Sie im Zweifelsfall, wie die Maschine an die Stromquelle anzuschließen ist, einen qualifizierten Elektriker hinzu. Ziehen Sie das Netzkabel ab, wenn die Maschine nicht in Gebrauch ist.

Nählicht
Drücken Sie den Hauptschalter (A) auf „I“ für Strom und Licht.

Zweistufen-Nähfußheber

Beim Nähen mehrerer Lagen oder dicker Stoffe kann der Nähfuß für eine einfachere Positionierung der Arbeit in eine höhere Position gebracht werden. (A)

Einstellen des Nähfußdrucks

Der Nähfußdruck der Maschine ist voreingestellt und erfordert keine besondere Neueinstellung je nach Stoffart (leichtes oder schweres Gewicht).

Sollten Sie jedoch den Nähfußdruck einstellen müssen, drehen Sie die Nähfußdruck-Einstellschraube mit einer Münze.

Zum Nähen sehr dünner Stoffe lockern Sie den Druck, indem Sie die Schraube gegen den Uhrzeigersinn drehen; für dicke Stoffe ziehen Sie sie fest, indem Sie sie im Uhrzeigersinn drehen.

Zubehör

1. Universalnähfuß
2. Reißverschlussfuß
3. Knopflochfuß
4. Knopfannähfuß
5. Nahttrenner / Pinsel
6. Kanten- / Quiltführung
7. Nadelset
8. Garnrollenhalter
9. Spulen (3x)
10. L-Schraubendreher
11. Zusätzlicher Garnrollenhalter
12. Garnrollenfilz
13. Weichhaube
14. Einfach-Nähfuß
15. Kantenversäuberungsfuß
16. Blindstichfuß
17. Geradstichfuß
18. Ausgleichsplatte
19. Antihaftfuß
20. Nadelbeutel

Einfädeln der Maschine

Spule aufwickeln

• Faden und entsprechenden Garnrollenhalter auf den Garnrollenstift setzen. (1/2)

• Faden in die Fadenführung einrasten lassen. (3)

• Faden im Uhrzeigersinn um die Spulenvorspannscheiben wickeln. (4)

• Spule wie abgebildet einfädeln und auf die Spindel setzen. (5)

• Spulenspindel nach rechts schieben. (6)

• Fadenende festhalten. (7)

• Auf das Fußanlasserpedal treten. (8)

• Faden abschneiden. (9)

• Spulenspindel nach links schieben (10) und entfernen.


Bitte beachten: Wenn die Spulenspulen-Spindel sich in der Position „Spule aufwickeln“ befindet, näht die Maschine nicht und das Handrad dreht sich. Um mit dem Nähen zu beginnen, schieben Sie die Spulenspulen-Spindel nach links (Nähposition).

Einsetzen der Spule

Beim Einsetzen oder Entfernen der Spule muss die Nadel vollständig angehoben sein.

1. Spule in die Spulenkapsel einlegen, wobei der Faden gegen den Uhrzeigersinn läuft (Pfeil).

2. Faden durch den Schlitz (A) ziehen.

3. Faden im Uhrzeigersinn ziehen, bis er in die Kerbe (B) gleitet.

4. Ca. 15 cm (6 Zoll) Faden herausziehen und die Spulenabdeckplatte anbringen. (C)


Achtung: Schalten Sie den Netzschalter auf Aus („O“), bevor Sie die Spule einsetzen oder entfernen.

Einfädeln des Oberfadens

Dies ist ein einfacher Vorgang, aber es ist wichtig, ihn korrekt auszuführen, da andernfalls mehrere Nähprobleme auftreten könnten.

• Heben Sie die Nadel zunächst bis zum höchsten Punkt an (1) und drehen Sie das Handrad weiter gegen den Uhrzeigersinn, bis die Nadel gerade leicht abzusteigen beginnt. Heben Sie den Nähfuß an, um die Spannungsscheiben zu lösen.

  Hinweis: Aus Sicherheitsgründen wird dringend empfohlen, vor dem Einfädeln den Strom abzuschalten.
• Heben Sie den Garnrollenstift an. Legen Sie die Garnrolle wie abgebildet auf den Halter, wobei der Faden von der Garnrolle abläuft. Bei kleinen Garnrollen legen Sie die kleine Seite des Garnrollenhalters neben die Garnrolle. (2)

• Faden von der Garnrolle durch die obere Fadenführung (3)

  und den Faden wie abgebildet durch die Vorspannfeder ziehen. (4)

• Fädeln Sie das Fadenspannungsmodul ein, indem Sie den Faden durch den rechten Kanal nach unten und durch den linken Kanal nach oben führen. (5) Während dieses Vorgangs ist es hilfreich, den Faden zwischen der Garnrolle und der Fadenführung zu halten.

• Oben an dieser Bewegung führen Sie den Faden von rechts nach links durch das geschlitzte Öhr des Fadenhebelzugs und dann wieder nach unten. (6)

• Führen Sie den Faden nun hinter die horizontale Fadenführung und dann hinter die dünne Draht-Nadelklemmenführung (7) und dann nach unten zur Nadel, die von vorne nach hinten eingefädelt werden sollte.

• Ziehen Sie etwa 15-20 cm Faden nach hinten über das Nadelöhr hinaus. Schneiden Sie den Faden mit dem eingebauten Fadenabschneider auf die richtige Länge. (8)

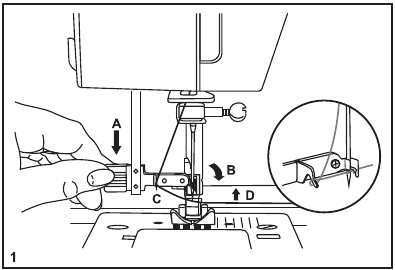

Automatischer Nadeleinfädler

• Heben Sie die Nadel in ihre höchste Position.
• Drücken Sie Hebel (A) so weit wie möglich nach unten.
• Der Einfädler schwenkt automatisch in die Einfädelposition (B).
• Faden um die Fadenführung (C) legen.
• Führen Sie den Faden vor der Nadel um den Haken (D) von unten nach oben.
• Lassen Sie Hebel (A) los.
• Ziehen Sie den Faden durch das Nadelöhr.


Achtung: Schalten Sie den Netzschalter auf Aus („O“)!

Hochholen des Spulenfadens

Halten Sie den Oberfaden mit der linken Hand. Drehen Sie das Handrad (1) zu sich hin (gegen den Uhrzeigersinn), um die Nadel zu senken und dann anzuheben.

Hinweis: Wenn es schwierig ist, den Spulenfaden hochzuholen, prüfen Sie, ob der Faden nicht durch die klappbare Abdeckung oder den abnehmbaren Anschiebetisch eingeklemmt ist.

Ziehen Sie vorsichtig am Oberfaden, um den Spulenfaden durch das Stichplattenloch nach oben zu bringen. (2)

Legen Sie beide Fäden nach hinten unter den Nähfuß. (3)

Fadenspannung

Oberfadenspannung
Grundeinstellung der Fadenspannung: „4“. (1)

Um die Spannung zu erhöhen, drehen Sie das Rad auf die nächsthöhere Zahl.
Um die Spannung zu verringern, drehen Sie das Rad auf die nächstniedrigere Zahl.

1. Normale Fadenspannung für Geradstichnähte.

2. Fadenspannung zu locker für Geradstichnähte. Drehen Sie das Rad auf eine höhere Zahl.

3. Fadenspannung zu fest für Geradstichnähte. Drehen Sie das Rad auf eine niedrigere Zahl.

4. Normale Fadenspannung für Zickzack- und Zierstiche.

   Die richtige Fadenspannung ist erreicht, wenn ein kleiner Teil des Oberfadens auf der Unterseite des Stoffes sichtbar ist.

Unterfadenspannung
Die Spulenspannung wurde werkseitig korrekt eingestellt, sodass Sie sie nicht einstellen müssen.

Bitte beachten Sie:

• Eine korrekte Spannungseinstellung ist wichtig für stabile Nähte.
• Es gibt keine einzige Spannungseinstellung, die für alle Stichfunktionen, Fäden oder Stoffe geeignet ist.
• Eine ausgewogene Spannung (identische Stiche oben und unten) ist in der Regel nur für Geradstichnähte erwünscht.
• 90 % aller Näharbeiten liegen zwischen „3“ und „5“.
• Bei Zickzack- und Zierstichfunktionen sollte die Fadenspannung im Allgemeinen geringer sein als bei Geradstichnähten.
• Bei allen Zierstichen erzielen Sie immer einen schöneren Stich und weniger Stoffkräuseln, wenn der Oberfaden auf der Unterseite Ihres Stoffes sichtbar ist.

Nähen

So wählen Sie Ihr Stichmuster

1. Rückwärtsnähhebel
2. Wahlrad für drei Nadelpositionen
3. Stichbreitenregler
4. Stichlängenregler
5. Stichmuster-Wahlrad

Das Diagramm auf dieser Seite zeigt die an der Maschine verfügbaren Stichmuster. Stiche im oberen Bereich des Diagramms sind auf dem Stichmuster-Wahlrad grau gekennzeichnet. Um die mit der grauen Farbe gekennzeichneten Muster auszuwählen, drehen Sie das Stichmuster-Wahlrad (e). Verwenden Sie den Stichlängenregler (d), um die Stichlänge für Ihr Projekt nach Wunsch einzustellen. Verwenden Sie den Stichbreitenregler (c), um die Stichbreite nach Wunsch einzustellen.

Um die anderen Muster zu erhalten, drehen Sie den Stichlängenregler auf „S1“ oder „S2“, wählen Sie das gewünschte Muster mit dem Stichmuster-Wahlrad und stellen Sie die Stichbreite mit dem Stichbreitenregler ein.

Das Stichmuster-Wahlrad kann in beide Richtungen gedreht werden.

Wahlrad für drei Nadelpositionen

Die Nadelposition kann mit dem „Wahlrad für drei Nadelpositionen“ verändert werden. Für normale Arbeiten ist die Nadelposition mittig. Für Kantenstiche oder das Nähen paralleler Linien von Zierstichen wählen Sie die Nadelposition links oder rechts. Für Zwillingsnadelstiche ist die Nadelposition mittig.

1. Geradstich
2. Zickzack

12. Linke Nadelposition
13. Mittlere Nadelposition

18. Rechte Nadelposition

Stichbreitenregler & Stichlängenregler

Funktion des Stichbreitenreglers
Die maximale Zickzack-Stichbreite für Zickzackstiche beträgt 6 mm; die Breite kann jedoch bei allen Mustern reduziert werden.
Die Breite nimmt zu, wenn Sie das Zickzack-Wahlrad von „0“ bis „6“ bewegen. (1)

1

Funktion des Stichlängenreglers beim Zickzacknähen
Stellen Sie das Stichmuster-Wahlrad auf Zickzack.
Die Dichte der Zickzackstiche nimmt zu, wenn der Stichlängenregler sich „0“ nähert.
Standard-Zickzackstiche werden normalerweise bei „3“ oder darunter erzielt. (2)
Dichte Zickzackstiche werden Satinstiche genannt. (2)

2

Funktion des Stichlängenreglers beim Geradstichnähen
Drehen Sie zum Geradstichnähen das Stichmuster-Wahlrad auf die Geradsticheinstellung. Drehen Sie den Stichlängenregler, und die Länge der einzelnen Stiche nimmt ab, wenn sich das Wahlrad „0“ nähert. Die Länge der einzelnen Stiche nimmt zu, wenn sich das Wahlrad „4“ nähert. Im Allgemeinen verwenden Sie eine längere Stichlänge, wenn Sie schwerere Stoffe nähen oder eine dickere Nadel oder einen dickeren Faden verwenden. Verwenden Sie eine kürzere Stichlänge, wenn Sie leichtere Stoffe nähen oder eine feinere Nadel oder einen feineren Faden verwenden.

Geradstich nähen

Um mit dem Nähen zu beginnen, stellen Sie die Maschine auf Geradstich ein. (1)

1

Legen Sie den Stoff unter den Nähfuß, wobei die Stoffkante mit der gewünschten Nahtführungslinie auf der Stichplatte ausgerichtet ist. (2)

2

Senken Sie den Nähfußhebel und treten Sie dann auf den Fußanlasser, um mit dem Nähen zu beginnen. (3)

3

Rückwärtsnähen

Um den Anfang und das Ende einer Naht zu sichern, drücken Sie den Rückwärtsnähhebel (A) nach unten. Nähen Sie ein paar Rückwärtsstiche. Lassen Sie den Hebel los, und die Maschine näht wieder vorwärts. (1)

Arbeit entnehmen

Drehen Sie das Handrad zu sich hin (gegen den Uhrzeigersinn), um den Fadenhebel in seine höchste Position zu bringen, heben Sie den Nähfuß an und entnehmen Sie die Arbeit hinter der Nadel und dem Nähfuß. (2)

Faden abschneiden

Ziehen Sie die Fäden unter und hinter dem Nähfuß hervor. Führen Sie die Fäden zur Seite der Frontplatte und in den Fadenabschneider (B). Ziehen Sie die Fäden nach unten, um sie abzuschneiden. (3)

Stretchstichmuster auswählen

Die Stretchstichmuster sind auf dem Stichmuster-Wahlrad mit blauen und roten Farben gekennzeichnet. Um diese Stiche auszuwählen, drehen Sie das Stichmuster-Wahlrad auf das gewünschte Muster. Drehen Sie dann den Stichlängenregler auf die Markierung „S1“ oder „S2“. Obwohl es mehrere Stretchmuster gibt, hier sind zwei Beispiele:

Gerader Stretchstich (1)

Stellen Sie das Stichmuster-Wahlrad auf „“.
Stellen Sie den Stichbreitenregler auf „1“.
Wird verwendet, um dehnbaren und strapazierfähigen Nähten eine dreifache Verstärkung zu verleihen.
Die Maschine näht zwei Stiche vorwärts und einen Stich rückwärts.

Ric Rac (2)

Stellen Sie das Stichmuster-Wahlrad auf „“.
Stellen Sie den Stichlängenregler auf „S1“ oder „S2“ ein.
Stellen Sie den Stichbreitenregler auf einen Wert zwischen „3“ und „6“ ein.
Der Ric-Rac-Stich eignet sich für feste Stoffe wie Denim, Cord, Popeline, Entenstoff usw.

Blindsaum

Für Säume an Gardinen, Hosen, Röcken usw.

Blindsaum für Stretchstoffe.

Blindsaum für feste Stoffe.

Stellen Sie den Stichlängenregler im Bereich des rechts gezeigten Diagramms ein. Blindnähte werden jedoch normalerweise mit einer längeren Stichlängeneinstellung genäht. Stellen Sie den Stichbreitenregler auf eine für das Gewicht/die Art des zu nähenden Stoffes geeignete Einstellung ein, innerhalb des Bereichs, der im Diagramm auf der rechten Seite angezeigt wird. Im Allgemeinen wird für leichtere Stoffe ein schmalerer Stich und für schwerere Stoffe ein breiterer Stich verwendet. Nähen Sie zuerst einen Test, um sicherzustellen, dass die Maschineneinstellungen für den Stoff geeignet sind.

Blindsaum:
Schlagen Sie den Saum auf die gewünschte Breite um und bügeln Sie ihn. Falten Sie ihn zurück (wie in Fig.1 gezeigt) gegen die rechte Seite des Stoffes, wobei die Oberkante des Saums etwa 7 mm (1/4") über die rechte Seite des gefalteten Stoffes hinausragt.

Beginnen Sie langsam auf der Falte zu nähen und stellen Sie sicher, dass die Nadel die gefaltete Oberseite leicht berührt, um ein oder zwei Stofffäden zu erfassen. (2) Klappen Sie den Stoff nach Beendigung des Säumens auseinander und bügeln Sie ihn.

Hinweis: Um das Nähen von Blindnähten noch einfacher zu machen, verwenden Sie einen Blindsaumfuß, erhältlich bei Ihrem SINGER®-Händler. (Siehe „Zubehör“ für die Teilenummer)

Einstufige Knopflöcher nähen

Das Nähen von Knopflöchern ist ein einfacher Vorgang, der zuverlässige Ergebnisse liefert. Es wird jedoch dringend empfohlen, immer ein Probeknopfloch auf einem Stoffmuster und Stabilisator anzufertigen.

Ein Knopfloch anfertigen

1. Markieren Sie die Position des Knopfloches mit Schneiderkreide auf dem Stoff.
2. Befestigen Sie den Knopflochfuß und stellen Sie das Stichmuster-Wahlrad auf „“.
   Stellen Sie den Stichlängenregler auf „“ ein. Stellen Sie die Stichbreite auf „6“ ein. Die Breite muss jedoch möglicherweise an das Projekt angepasst werden. Nähen Sie zuerst einen Test, um dies zu bestimmen.
3. Senken Sie den Nähfuß ab und richten Sie die Markierungen am Fuß an den Markierungen auf dem Stoff (A) aus. (Der vordere Riegel wird zuerst genäht.) (Richten Sie die Markierung auf dem Stoff (a) an der Markierung am Fuß (b) aus.)
4. Öffnen Sie die Knopfplatte und legen Sie den Knopf ein (B).
5. Senken Sie den Knopflochhebel ab und schieben Sie ihn vorsichtig zurück (C).
6. Während Sie den Oberfaden leicht festhalten, starten Sie die Maschine.
7. Das Knopflochnähen erfolgt in der Reihenfolge (D).
8. Stoppen Sie die Maschine, wenn der Knopflochzyklus abgeschlossen ist.

Knopfloch an Stretchstoffen anfertigen (E)
Beim Nähen von Knopflöchern an Stretchstoffen haken Sie einen dicken Faden oder eine Kordel unter den Knopflochfuß ein. Wenn das Knopfloch genäht wird, umstechen die Seiten die Kordel.

1. Markieren Sie die Position des Knopfloches mit Schneiderkreide auf dem Stoff, befestigen Sie den Knopflochfuß und stellen Sie das Stichmuster-Wahlrad auf „“ ein. Stellen Sie den Stichlängenregler auf „“ ein.
2. Haken Sie den dicken Faden am hinteren Ende des Knopflochfußes ein, führen Sie dann die beiden Enden des dicken Fadens nach vorne zum Fuß, legen Sie sie in die Rillen und binden Sie sie dort vorübergehend fest.
3. Senken Sie den Nähfuß ab und beginnen Sie mit dem Nähen.
   *Stellen Sie die Stichbreite so ein, dass sie dem Durchmesser des Gimpenfadens entspricht.
4. Nachdem der Nähvorgang abgeschlossen ist, ziehen Sie den dicken Faden vorsichtig, um jegliche Lockerheit zu entfernen, und schneiden Sie dann den Überschuss ab.

Balance für linke und rechte Seite des Knopfloches

Die Stichdichte auf der rechten und linken Seite des Knopfloches kann mit dem Knopfloch-Balance-Regler eingestellt werden.

Dieses Wahlrad sollte sich normalerweise in einer neutralen Position befinden (zwischen „+“ und „—“)

Wenn die Stiche auf der linken Seite des Knopfloches zu dicht beieinander liegen, drehen Sie das Wahlrad nach links (+).
* Das Drehen des Wahlrades nach links öffnet die linke Seite.

Wenn die Stiche auf der linken Seite des Knopfloches zu offen sind, drehen Sie das Wahlrad nach rechts (—).
* Das Drehen des Wahlrades nach rechts schließt die linke Seite.

Knöpfe annähen

Bewegen Sie den Transporteurversenkungshebel nach rechts, um den Transporteur zu senken. (1)

Wechseln Sie den Universal-Nähfuß zum Knopfannähfuß. (2) Stellen Sie die Stichlänge auf „0“.

Legen Sie den Knopf und den Stoff unter den Knopfannähfuß, wie in (3) dargestellt.

Stellen Sie die Maschine auf Zickzackstich ein und dann die Breite auf die Zahl „3“ „6“. Drehen Sie das Handrad, um zu überprüfen, ob die Nadel sauber in die linken und rechten Löcher des Knopfes geht. Passen Sie die Stichbreite bei Bedarf an den Abstand zwischen den Knopflöchern an. Nähen Sie den Knopf langsam mit etwa 10 Stichen an. Heben Sie die Nadel aus dem Stoff. Stellen Sie die Maschine erneut auf Geradstich ein und nähen Sie dann ein paar Sicherungsstiche zur Fertigstellung.

Wenn ein Stiel erforderlich ist, legen Sie eine Stopfnadel auf den Knopf und nähen Sie. Bei Knöpfen mit 4 Löchern nähen Sie zuerst durch die vorderen beiden Löcher, schieben die Arbeit vorwärts und nähen dann durch die hinteren beiden Löcher.

Allgemeine Informationen

Anbringen des abnehmbaren Anschiebetisches

Halten Sie den abnehmbaren Anschiebetisch waagerecht und schieben Sie ihn in Pfeilrichtung. (1)

Um den Anschiebetisch zu entfernen, ziehen Sie ihn nach links. Das Innere des abnehmbaren Anschiebetisches kann als Zubehörbox genutzt werden.

Zum Öffnen die Abdeckung wie gezeigt nach unten klappen. (2)

2

Anbringen des Nähfußhalters

Heben Sie die Nähfußstange (a) mit dem Nähfußheber an. Bringen Sie den Nähfußhalter (b) wie abgebildet an. (1)

Anbringen des Nähfußes
Senken Sie den Nähfußhalter (b) mit dem Nähfußheber ab, bis die Aussparung (c) direkt über dem Stift (d) liegt. (2) Der Nähfuß (f) rastet automatisch ein.

Entfernen des Nähfußes
Heben Sie den Nähfuß mit dem Nähfußheber an. (3)
Heben Sie den Hebel (e) an, und der Fuß löst sich.

Anbringen der Kanten-/Quiltführung
Bringen Sie die Kanten-/Quiltführung (g) wie abgebildet in den Schlitz ein. Passen Sie sie nach Bedarf für Säume, Falten, Quilten usw. an. (4)

Achtung: Schalten Sie den Netzschalter auf Aus ("O"), wenn Sie eine der oben genannten Operationen ausführen!

Nadel-/Stoff-/Garn-Tabelle

AUSWAHLHILFE FÜR NADEL, STOFF, GARN

Passen Sie die Nadelstärke an die Garnstärke und das Stoffgewicht an.

NADELAUSWAHL, STOFFAUSWAHL

Hinweis:

1. Für beste Nähergebnisse immer Original SINGER® Nadeln verwenden.
2. Nadel häufig wechseln (ungefähr nach jedem zweiten Kleidungsstück) und/oder bei den ersten Fadenrissen oder Fehlstichen.

Wie man den Transporteur absenkt

Für normales Nähen den Transporteur oben lassen, für Freihandsticken, Knopfannähen und Stopfen den Transporteur absenken. Zum Anheben (a) und Absenken (b) des Transporteurs. (2)

Nadeln einsetzen & wechseln

Wechseln Sie die Nadel regelmäßig, insbesondere wenn sie Verschleißerscheinungen zeigt und Probleme verursacht. Für beste Nähergebnisse immer SINGER@ Markennadeln verwenden. Setzen Sie die Nadel wie abgebildet wie folgt ein:

1. Die Nadelklemmschraube lösen und nach dem Einsetzen der neuen Nadel wieder festziehen. (1)

2. Die flache Seite des Nadelkolbens sollte nach hinten zeigen.

C/D. Stecken Sie die Nadel so weit wie möglich nach oben ein.

Achtung: Schalten Sie den Netzschalter auf Aus ("O"), bevor Sie die Nadel einsetzen oder entfernen.

Nadeln müssen in einwandfreiem Zustand sein. (2)

Probleme können auftreten bei:

1. Verbiegten Nadeln
2. Beschädigten Spitzen
3. Stumpfen Nadeln

Fehlerbehebung

WICHTIGE SICHERHEITSHINWEISE

Diese Haushaltsnähmaschine wurde entwickelt, um den Standards von IEC/EN 60335-2-28 und UL1594 zu entsprechen.

Bei der Verwendung eines Elektrogeräts sollten stets grundlegende Sicherheitsvorkehrungen beachtet werden, einschließlich der folgenden:
Lesen Sie alle Anweisungen, bevor Sie diese Haushaltsnähmaschine verwenden. Bewahren Sie die Anweisungen an einem geeigneten Ort in der Nähe der Maschine auf. Stellen Sie sicher, dass Sie diese weitergeben, wenn die Maschine an einen Dritten übergeben wird.

Zur Verringerung des Risikos eines elektrischen Schlags:

• Eine Nähmaschine sollte niemals unbeaufsichtigt bleiben, wenn sie eingesteckt ist. Ziehen Sie diese Nähmaschine immer sofort nach Gebrauch und vor der Reinigung, dem Entfernen von Abdeckungen, dem Schmieren oder bei der Durchführung anderer in der Bedienungsanleitung genannter Wartungsarbeiten aus der Steckdose.
• Die maximale Leistung der LED-Lampe beträgt 0,3W, die maximale Spannung DC 9V. Wenn die Lampe beschädigt ist, sollten Sie das Produkt nicht verwenden und es sofort an SINGER oder einen Servicevertreter zur Reparatur oder zum Austausch senden.

• Zur Verringerung des Risikos von Verbrennungen, Brand, elektrischem Schlag oder Personenschäden:
• Nicht als Spielzeug verwenden lassen. Besondere Vorsicht ist geboten, wenn diese Nähmaschine von oder in der Nähe von Kindern verwendet wird.
• Verwenden Sie diese Nähmaschine nur für den in diesem Handbuch beschriebenen Verwendungszweck. Verwenden Sie nur vom Hersteller empfohlene Zubehörteile, wie in diesem Handbuch beschrieben. Betreiben Sie diese Nähmaschine niemals, wenn sie ein beschädigtes Kabel oder einen beschädigten Stecker hat, wenn sie nicht richtig funktioniert, wenn sie heruntergefallen oder beschädigt wurde oder ins Wasser gefallen ist. Bringen Sie die Nähmaschine zur Überprüfung, Reparatur, elektrischen oder mechanischen Einstellung zum nächsten autorisierten Händler oder Servicezentrum.
• Betreiben Sie die Nähmaschine niemals mit blockierten Luftöffnungen. Halten Sie die Belüftungsöffnungen der Nähmaschine und des Fußanlassers frei von Flusen, Staub und losen Stoffresten.
• Halten Sie die Finger von allen beweglichen Teilen fern. Besondere Vorsicht ist im Bereich der Nähmaschinennadel geboten.
• Verwenden Sie immer die richtige Stichplatte. Eine falsche Platte kann zum Brechen der Nadel führen.
• Verwenden Sie keine verbogenen Nadeln.
• Ziehen oder schieben Sie den Stoff nicht während des Nähens. Dies kann die Nadel ablenken und zum Bruch führen.
• Tragen Sie eine Schutzbrille.
• Schalten Sie die Nähmaschine aus ("O" (Aus)), wenn Sie Einstellungen im Nadelbereich vornehmen, wie z.B. das Einfädeln der Nadel, das Wechseln der Nadel, das Einfädeln der Spule oder das Wechseln des Nähfußes, etc.
• Niemals Gegenstände in Öffnungen fallen lassen oder einführen.
• Nicht im Freien verwenden.
• Nicht in Bereichen betreiben, in denen Aerosol-(Sprüh-)Produkte verwendet oder Sauerstoff verabreicht wird.
• Zum Trennen der Verbindung alle Bedienelemente auf die Aus-Position ("O" (Aus)) stellen, dann den Stecker aus der Steckdose ziehen.
• Ziehen Sie den Stecker nicht am Kabel. Fassen Sie zum Trennen den Stecker, nicht das Kabel.
• Der Fußanlasser dient zur Bedienung der Maschine. Vermeiden Sie es, andere Gegenstände auf den Fußanlasser zu legen.
• Benutzen Sie die Maschine nicht, wenn sie nass ist.
• Wenn die LED-Lampe beschädigt oder defekt ist, muss sie vom Hersteller oder seinem Servicevertreter oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.
• Wenn das mit dem Fußanlasser verbundene Netzkabel beschädigt ist, muss es vom Hersteller oder seinem Servicevertreter oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.
• Diese Nähmaschine ist doppelt isoliert. Verwenden Sie nur identische Ersatzteile. Siehe Anweisungen zur Wartung von doppelt isolierten Geräten.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

WARTUNG VON DOPPELT ISOLIERTEN PRODUKTEN
Bei einem doppelt isolierten Produkt sind anstelle einer Erdung zwei Isolationssysteme vorgesehen. Bei einem doppelt isolierten Produkt ist kein Erdungsmittel vorgesehen, noch sollte ein Erdungsmittel zum Produkt hinzugefügt werden. Die Wartung eines doppelt isolierten Produkts erfordert äußerste Sorgfalt und Systemkenntnis und sollte nur von qualifiziertem Servicepersonal durchgeführt werden. Ersatzteile für ein doppelt isoliertes Produkt müssen mit den Teilen im Produkt identisch sein. Ein doppelt isoliertes Produkt ist mit den Worten "DOUBLE INSULATION" (DOPPELTE ISOLIERUNG) oder "DOUBLE INSULATED" (DOPPELT ISOLIERT) gekennzeichnet.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Singer HD6380M Handbuch herunterladen

Verfügbare Sprachen
