Singer HD500 Handbuch

EINLEITUNG

Bestimmungsgemäße Verwendung

Die optimale Verwendung und Wartung wird in dieser Anleitung beschrieben. Dieses Produkt ist nicht für den industriellen oder gewerblichen Gebrauch bestimmt. Weitere Unterstützung, nach Region, finden Sie online unter www.singer.com.

Maschinenübersicht

1. Transporteurhebel — seitlich bewegen, um den Transporteur ein- oder auszurücken. Befindet sich auf der Rückseite des Freiarmes.
2. Zubehörfach / Freiarm — bietet eine flache Arbeitsfläche beim Nähen und Stauraum für Ihr Zubehör. Entfernen Sie das Zubehörfach, um den Freiarm zu nutzen, der das Nähen von z.B. Hosen- und Ärmelsäumen erleichtert.
3. Fadenabschneider — zum Abschneiden der Fadenenden am Ende des Nähvorgangs.
4. Fadenführungen — Fadenwege mit Fadenspannungsscheiben und Fadenhebel.
5. Rückwärtsnähhebel — kehrt die Nährichtung um, zum Beispiel zum Sichern des Anfangs oder Endes einer Naht.
6. Nähfußdruck — steuert den Druck, den der Nähfuß auf den Stoff ausübt.
7. Fadenspannungsrad — einstellbar zur Einstellung der gewünschten Spannung für Stich, Faden und Stoff.
8. Drei-Nadelpositionen-Rad — die Nadelposition kann nach Belieben geändert werden (siehe "Three Needle Position Dial" (Drei-Nadelpositionen-Rad)).
9. Stichbreitenrad — steuert die Stichbreite, macht sie schmaler oder breiter (siehe "Stitch Width Dial & Stitch Length Dial" (Stichbreitenrad & Stichlängenrad)).
10. Handrad — dient zur manuellen Steuerung der Nadelbewegung und des Fadenhebel.
11. Stichlängenrad — steuert die Stichlänge, macht sie nach Belieben kürzer oder länger. Es wird auch zur Auswahl von Stretchstichen verwendet (siehe "Stitch Width Dial & Stitch Length Dial" (Stichbreitenrad & Stichlängenrad)).
12. Stichwahlrad — dient zur Auswahl von Stichmustern und Knopflocheinstellungen (siehe "Select a Stitch" (Stich auswählen)).

Übersicht Nadelbereich

1. Stichplatte — bietet eine ebene Fläche um den Nähfuß zum Nähen. Markierungen zeigen verschiedene Nahtzugaben an, die zum Führen des Stoffes beim Nähen verwendet werden.
2. Transporteur — transportiert den Stoff unter dem Nähfuß beim Nähen.
3. Nähfuß — hält den Stoff gegen den Transporteur, der den Stoff beim Nähen unter den Nähfuß zieht.
4. Nähfußhalterungsschraube — die Schraube lösen, um die Nähfußhalterung zu entfernen.
5. Nähfußhalterung — hält den Nähfuß.
6. Nähfuß-Freigabetaste — drücken Sie diese Taste, um den Nähfuß aus der Halterung zu lösen.
7. Knopflochhebel — wird zum Nähen von Knopflöchern verwendet.
8. Integrierter Nadeleinfädler — die Nadel schnell und einfach einfädeln.
9. Nähfußstange — nimmt die Nähfußhalterung auf.
10. Nadelklemmschraube — sichert die Nadel.
11. Fadenführung — hilft, den Fadenfluss beim Nähen aufrechtzuerhalten.
12. Nadelfadenführung — hilft, den Fadenfluss beim Nähen aufrechtzuerhalten.
13. Spulenkapselabdeckung — schützt die Spule beim Nähen.
14. Spulenkapselabdeckung-Entriegelungstaste — drücken, um die Spulenkapselabdeckung zu öffnen.

Oberseite der Maschine

1. Spulenwickel-Spannscheibe
2. Fadenführungen
3. Griff
4. Garnrollenstift
5. Loch für zusätzlichen Garnrollenstift
6. Spulenwickelachse
7. Spulenwickelstopper
8. Fadenspannungsscheiben
9. Fadenhebel

Zubehörübersicht

	Spule x4 — Verwenden Sie nur die Art von transparenten Spulen, die mit Ihrer Maschine geliefert wurden (SINGER Class 15 transparente Spulen). Eine der Spulen ist bei Lieferung in die Maschine eingesetzt.
	Filzunterlage — Wird verwendet, um die Garnrolle beim Gebrauch des zusätzlichen Garnrollenstifts zu polstern.
	Garnrollenhalter — Zwei Größen (groß und klein) für verschiedene Garnrollentypen.
	Zusätzlicher Garnrollenstift — Zum Nähen mit großen Garnrollen oder bei Verwendung von Spezialgarnen.
	Bürste und Nahttrenner — Zum Entfernen von Stichen/Abbürsten von Flusen.
	L-Schraubendreher — Zum Entfernen der Stichplatte, des Nähfußhalters oder der Nadelschraube.
	Kanten-/Quiltführung — Dient zum geraden und präzisen Nähen, z.B. beim Quilten. Führen Sie die Führung in den Schlitz an der Rückseite des Nähfußhalters ein. Passen Sie die Position an Ihr Projekt an.

Enthaltenes Zubehör

(Nicht abgebildet)

• Nadeln
• Fußanlasser
• Netzkabel

Nähfüße

	Universal-Nähfuß (T) (bei Lieferung an der Maschine angebracht) Dieser Nähfuß wird für allgemeine Näharbeiten an den meisten Stoffarten verwendet. Die Unterseite des Nähfußes ist flach, sodass der Stoff beim Nähen fest gegen den Transporteur gehalten wird. Er hat auch einen breiten Schlitz, damit die Nadel je nach gewähltem Stich von links nach rechts bewegt werden kann.
	Blindstichfuß (F) Der Blindstichfuß wird zum Nähen von Blindnähten an Kleidung und Heimtextilien verwendet. Er verfügt über eine verstellbare Führung mit einer Verlängerung an der Vorderseite, die zum Führen des Saumumbruchs während des Nähens dient.
	Reißverschlussfuß (I) Dieser Nähfuß wird zum Einsetzen von Reißverschlüssen verwendet. Befestigen Sie den Nähfuß auf beiden Seiten der Nähfußhalterung, je nachdem, welche Seite des Reißverschlusses genäht wird. Der Reißverschlussfuß kann auch zum Erstellen und Einsetzen von Paspeln verwendet werden.

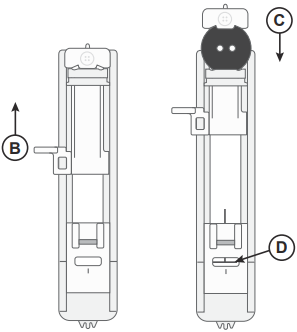

	Einstufen-Knopflochfuß (D) Dieser Nähfuß ermöglicht Ihnen die Herstellung perfekt passender Knopflöcher für Ihren Knopf. Er verfügt über einen Bereich an der Rückseite für einen Knopf, der zur Einstellung der Knopflochgröße verwendet wird. Die Maschine näht automatisch ein Knopfloch, das dieser Knopfgröße entspricht.
	Satinstichfuß (A) Der Satinstichfuß wird für Satinstiche und andere dichtere Zierstiche verwendet. Er hat eine Nut an der Unterseite, die es ermöglicht, dass die dichte Stichführung frei unter dem Nähfuß hindurchgleitet.

Optionales Zubehör

Zusätzliches optionales Zubehör ist für Ihre Maschine erhältlich. Erkundigen Sie sich bei Ihrem autorisierten SINGER-Händler nach weiteren Informationen.

Stichübersicht

Nutzstiche

Die in der folgenden Tabelle beschriebenen Stiche sind Nutzstiche, die hauptsächlich für den praktischen Nähgebrauch verwendet werden. Verwenden Sie beim Nähen eine Fadenspannung zwischen 3 und 5. Nähen Sie immer zuerst auf einem Probestück Stoff und passen Sie die Spannung bei Bedarf an.

			Anwendung
	Geradstich Mittelposition		Der grundlegende Stich für Näharbeiten. Die häufigste Verwendung eines Geradstichs ist das Zusammennähen zweier Stoffstücke.
	Geradstich Stretch		Stärker als ein normaler Geradstich, bei dehnbaren Strickstoffen, da er dreifach verriegelt — vorwärts, rückwärts und wieder vorwärts. Verwenden Sie ihn zur Verstärkung von Nähten an Sportbekleidung und für gebogene Nähte, die stark beansprucht werden.
	Zickzackstich		Ein sehr vielseitiger Stich für dekoratives Nähen, Applikationen, das Anbringen von Borten und mehr.
	Mehrfach-Zickzackstich		Versäubern Sie Nahtzugaben, um ein Ausfransen des Stoffes zu verhindern. Beim Versäubern von Nähten hilft der kleinere Stichschritt, den Stoff flacher zu halten als ein normaler Zickzackstich. Er kann auch zum Ausbessern von Rissen und zum Nähen von Gummibändern verwendet werden.
	Overlockstich		Naht nähen und versäubern in einem Schritt. Für mittlere und mittelschwere/schwere Stretchstoffe.
	Blindstich		Säume nähen, die von der rechten Stoffseite praktisch unsichtbar sind. Er wird für Röcke, Kleider, Hosen, Vorhänge usw. aus nicht dehnbaren Stoffen verwendet.
	Blindstich Stretch		Säume nähen, die von der rechten Stoffseite praktisch unsichtbar sind. Er wird für Kleidungsstücke und andere Projekte aus dehnbaren Strickstoffen verwendet.
	Schräger Overlockstich		Naht und Versäuberung in einem Schritt. Für mittlere und schwere Stretchstoffe.
	Geschlossener Overlockstich		Dekorative Säume und überlappende Nähte, Gürtel und Bänder nähen. Für mittelschwere/schwere Stretchstoffe.
	Wabenstich		Für Gummieinzug, Zierstiche, Smoken, Aufnähen von Kordeln und Säumen.
	Knopfloch		Knopflöcher an Heimtextilien, Kleidung, Bastelarbeiten und mehr nähen.

Zierstiche

Ihre Maschine verfügt auch über Zierstiche. Die in der vorherigen Tabelle nicht beschriebenen Stiche sind Zierstiche. Achten Sie beim Nähen von Zierstichen darauf, eine Stabilisierung unter dem Stoff zu verwenden, um ein besseres Erscheinungsbild zu erzielen. Verwenden Sie eine Fadenspannung zwischen 3 und 5. Nähen Sie immer zuerst auf einem Probestück Stoff und passen Sie die Spannung bei Bedarf an.

VORBEREITUNGEN

Auspacken der Maschine

1. Stellen Sie den Karton auf eine stabile, ebene Fläche. Heben Sie die Maschine aus dem Karton und entfernen Sie die Verpackung.
2. Entfernen Sie sämtliches äußeres Verpackungsmaterial und die Plastiktüte.
3. Wischen Sie die Maschine mit einem trockenen Tuch ab, um Fusseln und/oder überschüssiges Öl um den Nadelbereich zu entfernen.

Hinweis: Ihre Nähmaschine ist so eingestellt, dass sie bei normaler Raumtemperatur das beste Stichbild liefert. Extreme heiße und kalte Temperaturen können das Nähergebnis beeinträchtigen.

Anschluss an die Stromversorgung

Unter dem Zubehör finden Sie das Netzkabel und den Fußanlasser.

Hinweis: Wenden Sie sich im Zweifelsfall, wie die Maschine an die Stromquelle anzuschließen ist, an einen qualifizierten Elektriker. Ziehen Sie das Netzkabel ab, wenn die Maschine nicht benutzt wird.

Auf der unteren rechten Seite der Nähmaschine befinden sich die Anschlussbuchsen und der ON/OFF (EIN/AUS) Schalter.

1. Schließen Sie das Netzkabel an die hintere Buchse auf der unteren rechten Seite der Maschine (A) an. Stecken Sie das Kabel in die Steckdose.
2. Drücken Sie den ON/OFF (EIN/AUS) Schalter (B) auf "I" (Ein), um Strom und Licht einzuschalten.

Die Nähgeschwindigkeit wird durch Drücken des Fußanlassers reguliert.

Hinweis: Nach dem Ausschalten der Maschine kann Reststrom in der Maschine verbleiben. Dies kann dazu führen, dass das Licht noch einige Sekunden leuchtet, während der Strom verbraucht wird. Dies ist bei einem energieeffizienten Gerät normal.

Für die USA und Kanada
Diese Nähmaschine hat einen polarisierten Stecker (ein Kontakt ist breiter als der andere). Um das Risiko eines Stromschlags zu verringern, ist dieser Stecker so konzipiert, dass er nur auf eine Weise in eine polarisierte Steckdose passt. Wenn der Stecker nicht vollständig in die Steckdose passt, drehen Sie den Stecker um. Passt er immer noch nicht, wenden Sie sich an einen qualifizierten Elektriker, um die richtige Steckdose zu installieren. Verändern Sie den Stecker in keiner Weise.

Maschine nach dem Nähen verpacken

1. Schalten Sie den Hauptschalter aus. Nach dem Ausschalten kann Reststrom in der Maschine verbleiben. Dies kann dazu führen, dass das Licht noch einige Sekunden leuchtet, während der Strom verbraucht wird. Dies ist ein normales Verhalten für ein energieeffizientes Gerät.
2. Ziehen Sie das Kabel aus der Steckdose und dann aus der Maschine.
3. Wickeln Sie das Kabel zur einfachen Aufbewahrung um den Fußanlasser.
4. Legen Sie sämtliches Zubehör in das Zubehörfach. Schieben Sie das Fach auf die Maschine um den Freiarm herum.
5. Legen Sie den Fußanlasser und das Kabel in den Raum über dem Freiarm.
6. Legen Sie die Weichhaube auf die Maschine, um sie vor Staub und Fusseln zu schützen.

Freiarm/Abnehmbares Zubehörfach

Bewahren Sie Nähfüße, Spulen, Nadeln und anderes Zubehör im Zubehörfach auf, damit sie leicht zugänglich sind.
Lassen Sie das Zubehörfach auf der Maschine, um eine größere, ebene Arbeitsfläche zu erhalten.
Verwenden Sie den Freiarm, um das Nähen von Hosenbeinen und Ärmelsäumen zu erleichtern. Um den Freiarm zu verwenden, schieben Sie das Zubehörfach ab. Im befestigten Zustand hält ein Haken das Zubehörfach sicher an der Maschine. Entfernen Sie das Fach, indem Sie es nach links schieben.

Wenn das Zubehörfach von der Maschine entfernt wurde, öffnen Sie die Klappe, indem Sie einen Finger in die Rille an der linken Seite des Zubehörkastens (A) legen und diese vorsichtig aufziehen. Drücken Sie die Klappe zu, bevor Sie das Fach wieder auf die Maschine setzen.

Nähfußhebel

Der Nähfußhebel befindet sich an der Rückseite des Nähmaschinenkopfes. Der Hebel dient zum Anheben und Absenken des Nähfußes. Heben Sie den Hebel zum Einfädeln der Maschine an, senken Sie ihn zum Nähen ab.
Durch Anheben des Nähfußhebels und anschließendes weiteres Hochdrücken wird die Hubhöhe des Nähfußes erhöht, sodass Sie dicke Stofflagen unter den Fuß legen können.

Fadenabschneider

Um den Fadenabschneider zu verwenden, ziehen Sie den Faden wie abgebildet von hinten nach vorne. Dadurch bleiben die Fadenenden lang genug, damit die Nadel beim erneuten Nähen nicht entfädelt wird.

Garnrollenstift

Ihre Maschine verfügt über zwei Garnrollenstifte, einen Hauptgarnrollenstift und einen Zusatzgarnrollenstift. Die Garnrollenstifte sind für verschiedene Fadenarten ausgelegt. Der Hauptgarnrollenstift wird in horizontaler Position verwendet (der Faden spult von der Rolle ab) und der Zusatzgarnrollenstift in vertikaler Position (die Garnrolle dreht sich). Verwenden Sie die horizontale Position für normale Fäden und die vertikale Position für große Rollen oder Spezialfäden.

Hauptgarnrollenstift

Legen Sie die Garnrolle auf den Garnrollenstift. Achten Sie darauf, dass der Faden gegen den Uhrzeigersinn von der Rolle abspult, und schieben Sie eine Garnrollenkappe auf. Verwenden Sie eine Garnrollenkappe, die etwas größer ist als die Garnrolle. Bei schmalen Garnrollen (A) verwenden Sie eine kleinere Garnrollenkappe vor der Rolle. Bei großen Garnrollen (B) verwenden Sie eine größere Garnrollenkappe vor der Rolle. Die flache Seite der Garnrollenkappe sollte fest gegen die Rolle gedrückt werden. Zwischen der Garnrollenkappe und der Garnrolle sollte kein Spalt vorhanden sein.

Hinweis: Nicht alle Garnrollen werden auf die gleiche Weise hergestellt. Wenn Sie Probleme mit dem Faden haben, drehen Sie ihn in die entgegengesetzte Richtung oder verwenden Sie die vertikale Position.

Zusatzgarnrollenstift

Der Zusatzgarnrollenstift wird verwendet, wenn ein Unterfaden von einer zweiten Garnrolle aufgespult wird oder wenn mit großen Rollen oder Spezialfäden genäht wird. Stecken Sie den Zusatzgarnrollenstift in das dafür vorgesehene Loch oben an der Maschine. Legen Sie ein Filzplättchen unter die Garnrolle. Dies soll verhindern, dass der Faden zu schnell abspult. Legen Sie keine Garnrollenkappe auf den Garnrollenstift, da dies das Drehen der Rolle verhindern würde.

Spule aufwickeln

1. Legen Sie die Garnrolle auf den Garnrollenstift. Schieben Sie eine Garnrollenkappe fest gegen die Rolle.
2. Führen Sie den Faden von vorne nach hinten in die Fadenführung (A). Führen Sie den Faden im Uhrzeigersinn um die Spulenspannungsscheibe, wobei Sie darauf achten müssen, dass der Faden fest zwischen den Scheiben gespannt ist.
3. Fädeln Sie den Faden von innen nach außen durch das Loch in der Spule (C).
4. Legen Sie die Spule auf den Spulenwickeldorn. Stellen Sie sicher, dass die Spule fest nach unten gedrückt ist.
5. Schieben Sie den Spulenwickeldorn nach rechts. Halten Sie das Fadenende fest und drücken Sie den Fußanlasser, um mit dem Aufwickeln zu beginnen.
   Nach einigen Umdrehungen nehmen Sie den Fuß vom Fußanlasser, um das Aufwickeln zu stoppen. Schneiden Sie das überschüssige Fadenende oberhalb der Spule ab und achten Sie darauf, es nahe an der Spule zu kürzen. Treten Sie auf den Fußanlasser, um das Aufwickeln fortzusetzen. Wenn die Spule voll ist, verlangsamt sich das Aufwickeln der Spule und stoppt automatisch.
6. Schieben Sie den Spulenwickeldorn nach links. Entfernen Sie die Spule und schneiden Sie den Faden ab.

Hinweis: Wenn der Spulenwickeldorn nach rechts geschoben wird, näht die Maschine nicht. Stellen Sie sicher, dass der Spulendorn vor dem Nähen wieder in die Nähposition (links) geschoben wird.

Spule einsetzen

Hinweis: Stellen Sie sicher, dass die Nadel vollständig angehoben und die Maschine ausgeschaltet ist, bevor Sie die Spule einsetzen oder entfernen.

1. Entfernen Sie die Spulenabdeckung (A), indem Sie den kleinen Knopf rechts neben der Abdeckung (B) nach rechts schieben.

2. Legen Sie die Spule in das Spulengehäuse, wobei der Faden gegen den Uhrzeigersinn läuft.

3. Ziehen Sie den Faden durch den Schlitz (C).

4. Ziehen Sie den Faden im Uhrzeigersinn, bis er in die Kerbe (D) gleitet.

5. Ziehen Sie etwa 15 cm (6 Zoll) Faden heraus und befestigen Sie die Spulenabdeckplatte.


Maschine einfädeln

Stellen Sie sicher, dass der Nähfuß angehoben und die Nadel durch Drehen des Handrads zu Ihnen in der höchsten Position ist. Dies ist sehr wichtig, um sicherzustellen, dass die Maschine korrekt eingefädelt ist. Andernfalls kann es beim Nähen zu einer schlechten Stichqualität kommen.

1. Legen Sie den Faden auf den Garnrollenstift und bringen Sie die passend große Garnrollenkappe an.
2. Ziehen Sie den Faden von vorne nach hinten in die Fadenführung (A) und von hinten nach vorne in die Fadenführung (B). Ziehen Sie den Faden zwischen die Spannscheiben (C).
3. Führen Sie den Faden weiter nach unten durch den rechten Einfädelschlitz, um die U-Kurve herum und dann wieder nach oben durch den linken Einfädelschlitz.
4. Führen Sie den Faden von rechts in den Fadenhebel (D) und nach unten in den linken Einfädelschlitz, in die untere Fadenführung (E) und zur Nadelfadenführung (F).
5. Fädeln Sie die Nadel von vorne nach hinten ein.

Nadeleinfädler

Der integrierte Nadeleinfädler ermöglicht es Ihnen, die Nadel schnell und einfach einzufädeln.
Die Nadel muss sich in ihrer höchsten Position befinden, um den integrierten Nadeleinfädler verwenden zu können. Drehen Sie das Handrad zu sich, bis die Nadel ihre höchste Position erreicht hat. Es wird außerdem empfohlen, den Nähfuß zu senken.

• Verwenden Sie den Griff (A), um den Nadeleinfädler ganz nach unten zu ziehen. Die Metallflansche bedecken die Nadel. Ein kleiner Haken wird durch das Nadelöhr (B) geführt.

• Legen Sie den Faden von hinten über die Fadenführung (C) und unter den kleinen Haken (D).

• Lassen Sie den Nadeleinfädler sanft zurückschwingen. Der Haken zieht den Faden durch das Nadelöhr und bildet eine Schlaufe hinter der Nadel. Ziehen Sie die Fadenschlaufe hinter der Nadel heraus.

• Heben Sie den Nähfuß an und legen Sie den Faden darunter.
• Ziehen Sie etwa 6–8" (15–20 cm) Faden über das Nadelöhr hinaus. Dies verhindert, dass die Maschine sich beim Nähbeginn entfädelt.

Hinweis: Der Nadeleinfädler ist für Nadeln der Größen 70-110 ausgelegt. Sie können den Nadeleinfädler nicht für Nadeln der Größe 60 oder kleiner, Flügelschwingennadeln oder Zwillingsnadeln verwenden. Es gibt auch optionales Zubehör, das ein manuelles Einfädeln der Nadel erfordert. Achten Sie beim manuellen Einfädeln der Nadel darauf, dass die Nadel von vorne nach hinten eingefädelt wird.

Nadeln

Die Nähmaschinennadel spielt eine wichtige Rolle für erfolgreiches Nähen. Verwenden Sie nur Qualitätsnadeln. Wir empfehlen Nadeln des Systems 130/705H. Die im Lieferumfang Ihrer Maschine enthaltene Nadelpackung enthält Nadeln der am häufigsten verwendeten Größen.

Stellen Sie sicher, dass die Nadel zum verwendeten Faden passt. Dickere Fäden erfordern eine Nadel mit einem größeren Nadelöhr. Wenn das Nadelöhr zu klein für den Faden ist, funktioniert der Nadeleinfädler möglicherweise nicht richtig.

	Universalnadel Universalnadeln haben eine leicht abgerundete Spitze und sind in verschiedenen Größen erhältlich. Für allgemeine Näharbeiten bei verschiedenen Stoffarten und -gewichten.
	Stretchnadel Stretchnadeln haben eine Kugelspitze und eine spezielle Hohlkehle, um Fehlstiche zu vermeiden, wenn der Stoff flexibel ist. Für Strickwaren, Bademode, Fleece, synthetisches Wildleder und Kunstleder.
	Jeansnadel Jeansnadeln haben eine scharfe Spitze, um dicht gewebte Stoffe zu durchdringen, ohne die Nadel abzulenken. Für Segeltuch, Denim, Mikrofasern.
	Sticknadel Sticknadeln haben eine spezielle Hohlkehle, eine leicht abgerundete Spitze und ein etwas größeres Öhr, um Fäden und Materialien nicht zu beschädigen. Verwendung mit Metallic- und anderen Spezialfäden für Freihandsticken und Zierstiche.
	Flügelschwingennadel Flügelschwingennadeln haben breite Erweiterungen auf jeder Seite der Nadel, um Löcher in den Stoff zu stechen, wenn man Entredeux und andere Saumstiche auf Naturfasergeweben näht.

Hinweis: Um Nadelbruch zu vermeiden, verwenden Sie auf dicken Stoffen nur mittlere/niedrige Geschwindigkeit und die empfohlene Nadel.

Wichtige Nadelinformationen

Wechseln Sie die Nadel oft. Als Faustregel gilt, dass Nadeln alle 6-8 Stunden tatsächlicher Nähzeit gewechselt werden sollten.

1. Verwenden Sie immer eine gerade Nadel mit einer scharfen Spitze und stellen Sie sicher, dass die Spitze nicht verbogen oder beschädigt ist.

2. Eine beschädigte Nadel kann Fehlstiche, Fadenbruch oder Reißen des Fadens verursachen. Sie kann auch die Stichplatte beschädigen.

3. Verwenden Sie keine asymmetrischen Zwillingsnadeln, diese können Ihre Nähmaschine beschädigen.


Auswahlhilfe

Nadelgröße, Stoff, Faden

Nadelgröße	Stoff	Faden
70 (9) 80 (12)	Leichte Stoffe: Feine Baumwolle, Voile, Seide, Musselin, Interlock, Trikot, Jersey, Krepp, Polyester, Chiffon, Organza, Organdy	Leichter Allesnäherfaden
80 (12) 90 (14)	Mittelschwere Stoffe: Quilt-Baumwolle, Satin, Doppelstrick, leichte Wolle, Viskose, Polyester, leichtes Leinen	Verwenden Sie Polyesterfäden für synthetische Stoffe und Allesnäher- oder Baumwollfäden für Naturfasern, um beste Ergebnisse zu erzielen.
90 (14)	Mittelschwere Stoffe: Fest gewebt, mittelschweres Leinen, Baumwoll-/Polyester-Mischgewebe, Frottee, Chambray, Doppelstrick
100 (16)	Schwere Stoffe: Segeltuch, Wolle, Denim, Heimtextilien, Fleece, schwerer Strick	Polyester- oder Allesnäherfaden.
110 (18)	Schwere Stoffe: Wollmäntel, Polsterstoffe	Hochbelastbarer Faden für die Nadel, mit Allesnäherfaden für die Spule.

Nadel wechseln

Hinweis: Bevor Sie mit dem Nadelwechsel beginnen, kann es hilfreich sein, ein kleines Stück Papier oder Stoff unter den Nadelbereich, über das Loch in der Stichplatte zu legen, damit die Nadel nicht versehentlich in die Maschine fällt.

1. Lösen Sie die Nadelklemmschraube. Wenn sie festsitzt, verwenden Sie den Schraubendreher aus Ihrem Zubehör, um das Lösen der Schraube zu erleichtern.

2. Entfernen Sie die Nadel.

3. Schieben Sie die neue Nadel mit der flachen Seite der Nadel von Ihnen weg nach oben in die Nadelklemme.

4. Wenn die Nadel nicht weiter nach oben geht, ziehen Sie die Schraube fest an.


Fadenspannung

Um die Fadenspannung einzustellen, drehen Sie das Einstellrad oben an der Maschine. Abhängig von Stoff, Faden usw. muss die Spannung möglicherweise angepasst werden. Für das beste Stichbild und die beste Haltbarkeit stellen Sie sicher, dass die Nadelfadenspannung korrekt eingestellt ist.

1. Für allgemeine Näharbeiten treffen sich die Fäden gleichmäßig zwischen den beiden Stofflagen.

2. Wenn der Unterfaden auf der Oberseite des Stoffes sichtbar ist, ist die Nadelfadenspannung zu fest. Reduzieren Sie die Nadelfadenspannung.

3. Wenn der Oberfaden auf der Unterseite des Stoffes sichtbar ist, ist die Nadelfadenspannung zu locker. Erhöhen Sie die Nadelfadenspannung.


Bei Zierstichen und Knopflöchern sollte der Oberfaden auf der Unterseite des Stoffes sichtbar sein.
Führen Sie einige Tests an einem Stoffrest des zu nähenden Materials durch und überprüfen Sie die Spannung.

Nähen ohne Transporteur

Beim Annähen von Knöpfen oder bei anderen Nähtechniken, bei denen der Stoff nicht transportiert werden soll, müssen Sie den Transporteur absenken.

Der Transporteurhebel befindet sich an der Rückseite des Freiarmes.

1. Senken Sie den Transporteur ab, indem Sie den Hebel in die Position „Feed Teeth Down“ (Transporteur unten) bewegen.

2. Heben Sie den Transporteur an, indem Sie den Hebel in die Position „Feed Teeth Up“ (Transporteur oben) bewegen.


Hinweis: Der Transporteur wird nicht sofort angehoben, wenn der Hebel umgelegt wird. Drehen Sie das Handrad eine volle Umdrehung zu sich oder beginnen Sie zu nähen, um den Transporteur wieder einzurasten.

Nähfußdruck

Der Nähfußdruck wird verwendet, um den Druck zu steuern, den der Nähfuß auf den Stoff ausübt, um einen reibungslosen Stofftransport während des Nähens zu gewährleisten. Der Nähfußdruck ist auf den Standardwert „2“ voreingestellt. Obwohl er für die meisten Stoffe keiner Einstellung bedarf, kann er für sehr dicke oder sehr dünne Stoffe angepasst werden – erhöhen Sie ihn für schwere Stoffe, verringern Sie ihn für leichte Stoffe.

Hinweis: Wenn das Einstellrad zu weit gegen den Uhrzeigersinn gedreht wird, kann es sich lösen. In diesem Fall setzen Sie das Einstellrad einfach wieder ein und drehen es im Uhrzeigersinn, bis es einrastet.

Hinweis: Wenn das Einstellrad im Uhrzeigersinn bis zum Anschlag gedreht wird, ist der maximal verfügbare Druck erreicht. Versuchen Sie nicht, das Einstellrad noch weiter zu drehen!

Wechseln des Nähfußes

1. Stellen Sie sicher, dass die Nadel in der höchsten Position und der Nähfuß angehoben ist. Der Nähfuß-Entriegelungsknopf ragt auf der Rückseite des Nähfußhalters heraus. Drücken Sie diesen Knopf, um den Nähfuß zu lösen.

2. Um einen Nähfuß am Halter anzubringen, platzieren Sie den gewünschten Nähfuß mit seinem Stift direkt unter dem Schlitz im Nähfußhalter. Senken Sie den Nähfußhebel ab, und der Nähfuß rastet ein.


Hinweis: Sollten Sie Schwierigkeiten haben, den Nähfuß in die richtige Position zu bringen, halten Sie den Entriegelungsknopf gedrückt, während Sie den Nähfuß absenken. Führen Sie den Nähfuß vorsichtig mit dem Daumen in die richtige Position, und er rastet ein.

Anbringen der Kanten-/Quiltführung

Bringen Sie die Kanten-/Quiltführung wie abgebildet in den Schlitz (A) ein. Passen Sie sie nach Bedarf für Säume, Falten, Quilten usw. an.

Schalten Sie den Netzschalter auf Aus ("O"), wenn Sie eine der oben genannten Operationen durchführen!

BEDIENUNG IHRER MASCHINE

Stich auswählen

1. Rückwärtsnähhebel
2. Drei-Nadelpositionen-Drehknopf
3. Stichbreiten-Drehknopf
4. Stichlängen-Drehknopf
5. Stichauswahl-Drehknopf

Der Stichauswahl-Drehknopf dient zur Auswahl des gewünschten Stichs. Der Drehknopf kann nach links oder rechts gedreht werden.

Zum Nähen der grauen Stichmuster

Drehen Sie den Stichauswahl-Drehknopf, bis er unter dem Punkt direkt über dem Drehknopf an der Maschine einrastet.

Stellen Sie den Stichlängen-Drehknopf auf die gewünschte Länge ein. Er kann zwischen 0,5 und 4 eingestellt werden, wobei 4 die längste Einstellung ist.

Für Geradstichnähte kann der Stichbreiten-Drehknopf auf 0 für die mittlere Nadelposition oder auf 6 für die linke Nadelposition eingestellt werden.

Zum Nähen der blauen oder roten Stichmuster

Drehen Sie den Stichauswahl-Drehknopf, bis er unter dem Punkt direkt über dem Drehknopf an der Maschine einrastet.

Stellen Sie den Stichlängen-Drehknopf so ein, dass S1 oder S2 mit dem Punkt über diesem Drehknopf ausgerichtet ist. Dieser Drehknopf muss auf die Markierung S1 für die blauen Stiche oder die Markierung S2 für die roten Stiche eingestellt werden, da das Stichmuster sonst nicht genäht wird.

Stellen Sie den Stichbreiten-Drehknopf auf eine breite Einstellung (4-6). Falls gewünscht, können Sie ihn auch auf eine niedrigere Einstellung setzen, je nachdem, welchen Look Sie erzielen möchten.

Stichbreiten-Drehknopf & Stichlängen-Drehknopf

Funktion des Stichbreiten-Drehknopfs
Die maximale Zickzack-Stichbreite für Zickzacknähte beträgt 6 mm; die Breite kann jedoch bei jedem Muster reduziert werden. Die Breite nimmt zu, wenn Sie den Zickzack-Drehknopf von „0“ – „6“ bewegen. (1)

Funktion des Stichlängen-Drehknopfs beim Zickzacknähen
Stellen Sie den Stichauswahl-Drehknopf auf Zickzack. Die Dichte der Zickzackstiche nimmt zu, wenn sich die Einstellung des Stichlängen-Drehknopfs der „0“ nähert. Standard-Zickzackstiche werden üblicherweise bei „3“ oder darunter erzielt. Dichte Zickzackstiche werden als Satinstiche bezeichnet.

Funktion des Stichlängen-Drehknopfs für Geradstichnähte
Für Geradstichnähte drehen Sie den Stichauswahl-Drehknopf auf die Geradstich-Einstellung. Drehen Sie den Stichlängen-Drehknopf, und die Länge der einzelnen Stiche nimmt ab, wenn sich der Drehknopf der „0“ nähert. Die Länge der einzelnen Stiche nimmt zu, wenn sich der Drehknopf der „4“ nähert. Im Allgemeinen verwenden Sie eine längere Stichlänge, wenn Sie schwerere Stoffe nähen oder eine dickere Nadel oder Faden verwenden. Verwenden Sie eine kürzere Stichlänge, wenn Sie leichtere Stoffe nähen oder eine feinere Nadel oder Faden verwenden. (2)

Drei-Nadelpositionen-Drehknopf

Die Nadelposition kann mit dem Drei-Nadelpositionen-Drehknopf geändert werden. Für normale Arbeiten ist die Nadelposition mittig. Zum Kantensteppen oder Nähen paralleler Ziernähte wählen Sie die Nadelposition links oder rechts. Beim Zwillingsnadelnähen ist die Nadelposition mittig.

1. Geradstich
2. Zickzackstich

12. Linke Nadelposition
13. Mittlere Nadelposition

18. Rechte Nadelposition

Rückwärtsnähen

Zum Sichern des Nahtanfangs und -endes drücken Sie den Rückwärtsnähhebel nach unten. Nähen Sie einige Rückwärtsstiche. Lassen Sie den Hebel los, und die Maschine näht wieder vorwärts.

NÄHEN

Nähen

Neben jedem Stich oder jeder Nähtechnik, die in diesem Abschnitt des Handbuchs beschrieben wird, befindet sich eine Tabelle mit den empfohlenen Einstellungen und dem Nähfuß. Siehe Beispiel der Tabelle unten.
Die empfohlenen Einstellungen werden auch auf dem Display angezeigt, müssen jedoch möglicherweise angepasst werden, um einer speziellen Technik gerecht zu werden.

1. Stich
2. Nähfuß
3. Stichlänge in mm
4. Stichbreite in mm
5. Fadenspannung
6. Drei Nadelpositionen

Hinweis: Einige Stoffe haben viel überschüssigen Farbstoff, der Verfärbungen auf anderen Stoffen, aber auch auf Ihrer Nähmaschine verursachen kann. Diese Verfärbungen können sehr schwierig oder unmöglich zu entfernen sein. Fleece- und Jeansstoffe, insbesondere in Rot und Blau, enthalten oft viel überschüssigen Farbstoff. Wenn Sie vermuten, dass Ihr Stoff/fertiges Kleidungsstück viel überschüssigen Farbstoff enthält, waschen Sie es immer vor dem Nähen vor, um Verfärbungen zu vermeiden.

Hinweis: Für optimale Nähergebnisse verwenden Sie den gleichen Faden für Ober- und Unterfaden. Wenn Sie mit Spezial-/Dekorfäden nähen, verwenden Sie normalen Nähfaden in der Spule.

Beginnen Sie mit dem Nähen eines Geradstichs

Stellen Sie Ihre Maschine auf Geradstich ein (siehe Tabelle oben).

Heben Sie den Nähfuß an und positionieren Sie den Stoff darunter, neben einer Nahtzugaben-Führungslinie auf der Stichplatte. Auf der Spulenabdeckung befindet sich eine 1/4" (6mm) Führungslinie.
Legen Sie den Oberfaden unter den Nähfuß.

Senken Sie die Nadel an die Stelle, an der Sie beginnen möchten. Führen Sie die Fäden nach hinten und senken Sie den Nähfuß. Drücken Sie den Fußanlasser. Führen Sie den Stoff vorsichtig entlang der Nahtführung und lassen Sie die Maschine den Stoff transportieren (A). Wenn der Spulenfaden nicht hochgezogen wird, geschieht dies automatisch, sobald Sie mit dem Nähen beginnen.

Um den Beginn einer Naht zu sichern, drücken und halten Sie den Rückwärtsnähhebel. Nähen Sie ein paar Rückwärtsstiche. Lassen Sie den Rückwärtsnähhebel los und die Maschine näht wieder vorwärts (B).

Nährichtung ändern

Um die Nährichtung zu ändern, stoppen Sie die Maschine mit gesenkter Nadel.
Heben Sie den Nähfuß an.
Drehen Sie den Stoff um die Nadel, um die Nährichtung wie gewünscht zu ändern. Senken Sie den Nähfuß und nähen Sie in der neuen Richtung weiter.

Nähen beenden

Drücken und halten Sie den Rückwärtsnähhebel und nähen Sie ein paar Rückwärtsstiche, wenn Sie das Ende der Naht erreichen. Lassen Sie den Knopf los und nähen Sie wieder vorwärts bis zum Ende der Naht. Dadurch wird die Naht gesichert, sodass sich die Stiche nicht lösen.
Drehen Sie das Handrad zu sich hin, um die Nadel in ihre höchste Position zu heben. Heben Sie den Nähfuß an und entfernen Sie den Stoff, indem Sie die Fäden nach hinten ziehen.
Ziehen Sie die Fäden hoch und in den Fadenabschneider, damit die Fäden auf die richtige Länge geschnitten werden und Ihre Nadel beim Beginn der nächsten Naht nicht entfädelt wird.

Geradstich, Stretch

Dieser Stich ist stärker als ein normaler Geradstich, da er ein dreifacher und elastischer Stich ist. Der Geradstich, Stretch, kann für schwere Stretchstoffe, für Schrittnähte, die erheblichen Belastungen ausgesetzt sind, und für Ziersteppnähte auf schweren Stoffen verwendet werden.

Führen Sie den Stoff beim Nähen vorsichtig, da sich der Stoff vor- und zurückbewegt.

Mehrstufiger Zickzackstich

Der mehrstufige Zickzackstich wird zum Versäubern offener Kanten verwendet. Achten Sie darauf, dass die Nadel den Stoff auf der linken Seite durchsticht und die Kante auf der rechten Seite versäubert.
Der Stich kann auch als elastischer Stich verwendet werden, damit sich Nähte beim Nähen von Strickstoffen dehnen können.

Schräg-Overlockstich

Der Schräg-Overlockstich näht die Naht und versäubert die Kante gleichzeitig, perfekt für Stretchstoffe. Dieser Stich ist elastischer als normale Nähte, sehr strapazierfähig und schnell genäht.

Legen Sie den Stoff unter den Nähfuß und richten Sie die Kante des Nähfußes an der Stoffkante aus. Sobald die Naht fertig ist, schneiden Sie überschüssigen Stoff außerhalb der Naht ab.

Tipp: Sie können auch den Blindstichfuß verwenden, um direkt an der Stoffkante zu nähen. Passen Sie die Verlängerung am Fuß an und lassen Sie sie entlang der Stoffkante führen. Nähen Sie immer zuerst auf einem Probestück Stoff, das Ergebnis kann je nach Stoffgewicht und -qualität variieren.

Geschlossener Overlockstich

Der geschlossene Overlockstich kann zum Nähen von mittelschweren bis schweren Stretchstoffen verwendet werden.

Verwenden Sie diesen Stich zum Säumen von Stretchstoffen (A) und für Gürtelschlaufen (B). Falten Sie einen Saum auf die linke Seite und nähen Sie mit dem geschlossenen Overlockstich von der rechten Seite. Schneiden Sie überschüssigen Stoff ab.

Blindstiche

Der Blindstich wird verwendet, um unsichtbare Säume an Röcken, Hosen und Heimdekorationsprojekten zu erstellen. Es gibt zwei Arten von Blindstichen; eine wird für mittlere bis schwere Webstoffe (1) empfohlen, die andere für mittlere bis schwere Stretchstoffe (2).

• Versäubern Sie die offene Kante des Saums, wenn Sie auf einem Webstoff nähen. Bei den meisten Strickstoffen ist es nicht notwendig, die offene Kante zuerst zu versäubern.
• Falten und bügeln Sie die Saumzugabe auf die linke Seite.
• Falten Sie den Saum wieder auf sich selbst zurück, sodass ca. 3/8" (1 cm) der fertigen Kante über die Falte hinausragt. Die linke Seite Ihres Projekts sollte jetzt nach oben zeigen.
• Legen Sie den Stoff unter den Nähfuß, sodass die Falte entlang der Kantenführung (A) verläuft.
• Wenn die Nadel in die Falte schwingt, sollte sie eine kleine Menge Stoff erfassen. Wenn die Stiche auf der rechten Seite sichtbar sind, passen Sie die Kantenführung (A) durch Drehen der Einstellschraube (B) an, bis der Stich, der den Saum erfasst, kaum sichtbar ist.

Stopfen und Ausbessern

Große Löcher reparieren

Um große Löcher zu bedecken, muss ein neues Stück Stoff auf die beschädigte Stelle genäht werden.
Heften Sie das neue Stoffstück auf die beschädigte Stelle auf der rechten Seite des Stoffes.
Nähen Sie mit dem Zickzackstich oder dem mehrstufigen Zickzackstich über die Stoffkanten.
Schneiden Sie den beschädigten Bereich von der linken Stoffseite nahe an der Naht ab.

Risse reparieren

Bei Rissen, ausgefransten Kanten oder kleinen Löchern ist es hilfreich, ein Stoffstück auf die linke Seite des Stoffes zu legen. Der untergelegte Stoff verstärkt den beschädigten Bereich.
Legen Sie ein Stück Stoff unter den beschädigten Stoff. Es muss etwas größer sein als der beschädigte Bereich.
Nähen Sie mit dem Zickzackstich oder dem mehrstufigen Zickzackstich über den beschädigten Bereich.
Schneiden Sie das als Verstärkung verwendete Stoffstück zu.

Einstufiges Knopfloch

Nähen Sie Knopflöcher, die perfekt auf Ihren Knopf zugeschnitten sind. Der Stoff sollte an den Stellen, an denen Knopflöcher genäht werden sollen, mit Einlage verstärkt und/oder stabilisiert werden.

1. Markieren Sie die Startposition des Knopflochs auf dem Stoff (A).

2. Drücken Sie am Einstufigen Knopflochfuß den Knopfhalter durch Zurückschieben des Hebels (B) auf. Setzen Sie den Knopf ein. Schieben Sie den Knopfhalter nach vorne, bis der Knopf arretiert ist (C). Der Knopf bestimmt die Länge des Knopflochs.

3. Befestigen Sie den Einstufigen Knopflochfuß.
4. Stellen Sie sicher, dass der Faden durch das Loch im Nähfuß gezogen und unter dem Fuß platziert ist.
5. Positionieren Sie Ihren Stoff unter dem Nähfuß, sodass die Markierung auf dem Stoff mit der Mitte des Knopflochfußes (D) übereinstimmt.
6. Senken Sie den Knopflochhebel (E) und schieben Sie ihn vorsichtig zurück.

7. Halten Sie das Ende des Oberfadens fest und beginnen Sie mit dem Nähen. Das Knopfloch wird von der Vorderseite des Nähfußes zur Rückseite genäht. Beenden Sie das Nähen, wenn das Knopfloch fertig ist.
8. Sobald das Knopfloch fertig ist, heben Sie den Nähfuß an. Schieben Sie den Knopflochhebel ganz nach oben.
9. Um den Riegelstich zu sichern, fädeln Sie das Ende des Oberfadens in eine Handnähnadel, ziehen Sie ihn auf die linke Seite und verknoten Sie das Ende, bevor Sie überschüssigen Faden abschneiden.
10. Verwenden Sie einen Nahttrenner und schneiden Sie das Knopfloch von beiden Enden zur Mitte hin auf (F).


Wenn Sie ein weiteres Knopfloch nähen möchten, schieben Sie den Knopflochhebel nicht nach oben, wenn das Knopfloch fertig ist. Stattdessen schieben Sie ihn wieder von sich weg. Nähen Sie ein weiteres Knopfloch.

Hinweis: Nähen Sie immer ein Probeknopfloch auf einem Stoffrest.

Reißverschlüsse nähen

Der Reißverschlussfuß kann entweder rechts oder links von der Nadel angebracht werden, was das Nähen beider Seiten des Reißverschlusses erleichtert.

1. Um die rechte Seite des Reißverschlusses zu nähen, befestigen Sie den Fuß in der linken Nähfußposition.

2. Um die linke Seite des Reißverschlusses zu nähen, befestigen Sie den Fuß in der rechten Nähfußposition.


Zentrierter Reißverschluss

• Legen Sie die Stoffstücke mit den rechten Seiten zusammen und stecken Sie sie fest. Markieren Sie die Reißverschlusslänge auf Ihrem Stoff.
• Heften Sie die Reißverschlussnaht mit der angegebenen Nahtzugabe (verwenden Sie Geradstich mit Stichlänge 4 mm, Fadenspannung 2). Heften Sie bis zum Ende der Reißverschlussmarkierung (C).

• Stellen Sie die Maschine auf Geradstich ein (siehe Tabelle oben), nähen Sie ein paar Stiche zurück und nähen Sie den Rest der Naht mit der angegebenen Nahtzugabe (C).
• Bügeln Sie die Nahtzugaben auseinander. Legen Sie die rechte Seite des Reißverschlusses auf die linke Seite der Naht, kleben Sie ihn fest (D).

• Drehen Sie Ihr Projekt um und stellen Sie sicher, dass die rechte Seite nach oben zeigt. Befestigen Sie den Reißverschlussfuß an der linken Seite der Nadel (A).
• Nähen Sie entlang der rechten Seite des Reißverschlusses bis zum Ende Ihres Reißverschlusses, denken Sie daran, am Anfang zu vernähen. Halten Sie mit der Nadel im Stoff an, heben Sie den Nähfuß an und drehen Sie Ihr Projekt, um über den unteren Teil des Reißverschlusses zu nähen (E).

• Befestigen Sie den Reißverschlussfuß an der rechten Seite der Nadel (B). Nähen Sie die verbleibende Reißverschlussseite wie die erste Seite (F).

• Drehen Sie Ihr Projekt um, um das Klebeband auf der Rückseite zu entfernen.
• Drehen Sie Ihr Projekt wieder auf die rechte Seite und entfernen Sie die Heftstiche.

WARTUNG

Reinigen der Maschine

Um Ihre Nähmaschine in gutem Zustand zu halten, reinigen Sie sie häufig. Eine Schmierung (Ölen) ist nicht erforderlich. Wischen Sie die äußere Oberfläche Ihrer Maschine mit einem weichen Tuch ab, um angesammelten Staub oder Flusen zu entfernen.

Reinigen des Spulenkapselbereichs

Nadel anheben und die Maschine ausschalten.

Entfernen Sie den Nähfuß. Schieben Sie die Spulenabdeckung ab und entnehmen Sie die Spule.
Entfernen Sie die Schrauben in der Stichplatte mit dem L-Schraubendreher. Heben Sie die Stichplatte an und entfernen Sie sie.
Reinigen Sie die Transporteurzähne und den Spulenkapselbereich mit der Bürste, die sich unter den Zubehörteilen befindet.
Legen Sie die Stichplatte über die Transporteurzähne, setzen Sie die Schrauben wieder ein und ziehen Sie sie fest.
Bringen Sie den Nähfuß an, setzen Sie die Spule ein und ersetzen Sie die Spulenabdeckung.

Reinigen unter dem Spulenkapselbereich

Nadel anheben und die Maschine ausschalten.

Reinigen Sie den Bereich unter der Spulenkapsel, nachdem Sie mehrere Projekte genäht haben oder wann immer Sie eine Ansammlung von Flusen im Spulenkapselbereich bemerken.
Entfernen Sie den Nähfuß. Schieben Sie die Spulenabdeckung ab und entnehmen Sie die Spule.
Entfernen Sie die Schrauben in der Stichplatte mit dem L-Schraubendreher. Heben Sie die Stichplatte an und entfernen Sie sie.
Reinigen Sie den Bereich mit der Bürste oder einem trockenen Tuch.

Hinweis: Blasen Sie keine Luft in den Spulenkapselbereich. Staub und Flusen werden in Ihre Maschine geblasen.

Führen Sie das "gegabelte" Ende der Spulenkapsel (A) unter den Spulenkapselhalter (B) und unter die Transporteurzähne. Bewegen Sie die Spulenkapsel leicht von rechts nach links, bis sie korrekt in die Greiferbahn (C) gleitet. Um sicherzustellen, dass die Spulenkapsel richtig eingesetzt ist, drehen Sie das Handrad zu sich. Die Greiferbahn (C) sollte sich frei gegen den Uhrzeigersinn drehen.
Legen Sie die Stichplatte über die Transporteurzähne, setzen Sie die Schrauben wieder ein und ziehen Sie sie fest.
Bringen Sie den Nähfuß an, setzen Sie die Spule ein und ersetzen Sie die Spulenabdeckung.

FEHLERSUCHE

Fadenschlaufen auf der Unterseite des Stoffes
Mögliche Ursache:	Fadenschlaufen auf der Unterseite des Stoffes sind immer ein Hinweis darauf, dass der Oberfaden nicht korrekt eingefädelt ist. Dies geschieht, wenn der Oberfaden nicht richtig in den Fadenspannungsmechanismus eingelegt und nicht durch den Fadenhebel gefädelt wurde.
Lösung:	Fädeln Sie die Maschine neu ein und achten Sie darauf, zuerst den Nähfußheber anzuheben, bevor Sie mit dem Einfädeln beginnen, damit der Faden richtig im Spannmechanismus und Fadenhebel sitzen kann. Um zu wissen, ob Sie die Maschine richtig neu eingefädelt haben, versuchen Sie diesen Test: Heben Sie den Nähfußheber an und fädeln Sie die Oberseite der Maschine ein. Fädeln Sie die Nadel ein, aber legen Sie den Faden noch nicht unter den Nähfuß. Wenn Sie den Oberfaden nach links ziehen, sollte er sich frei bewegen lassen. Senken Sie den Nähfußheber. Wenn Sie den Oberfaden nach links ziehen, sollten Sie einen Widerstand spüren. Das bedeutet, dass Sie richtig eingefädelt haben. Legen Sie den Faden unter den Nähfuß und ziehen Sie dann den Unterfaden hoch. Schieben Sie beide Fadenenden unter den Nähfuß nach hinten. Senken Sie den Nähfuß und beginnen Sie mit dem Nähen. Wenn Sie den Nähfußheber senken, der Faden aber immer noch frei zieht (Sie spüren keinen Unterschied, ob der Nähfuß oben oder unten ist), bedeutet dies, dass Sie falsch eingefädelt haben. Entfernen Sie den Oberfaden und fädeln Sie die Maschine neu ein.
Unterfaden reißt
Mögliche Ursache:	Spule falsch eingefädelt.
Lösung:	Prüfen Sie, ob die Spule richtig im Spulenhalter sitzt.
Mögliche Ursache:	Spule zu voll oder ungleichmäßig gewickelt.
Lösung:	Der Spulenfaden wurde möglicherweise während des Spulwickelvorgangs nicht korrekt in die Spulenwickel-Spannscheibe eingelegt.
Mögliche Ursache:	Schmutz oder Flusen im Spulenhalter.
Lösung:	Spulenhalter reinigen.
Mögliche Ursache:	Falsche Spulen werden verwendet.
Lösung:	Verwenden Sie Spulen des gleichen Typs, die mit der Maschine geliefert wurden (SINGER Class 15 transparente Spulen) – keine anderen verwenden.
Unterfaden auf der Oberseite des Stoffes sichtbar
Mögliche Ursache:	Oberfaden zu straff.
Lösung:	Oberfadenspannung reduzieren.
Mögliche Ursache:	Fadenweg ist blockiert, wodurch zusätzliche Spannung auf den Oberfaden ausgeübt wird.
Lösung:	Stellen Sie sicher, dass der Oberfadenweg nicht blockiert ist und der Faden frei durch den Fadenweg gleitet.
Mögliche Ursache:	Unterfaden nicht in Spulenkapselspannung.
Lösung:	Spule neu einfädeln.
Schwierigkeiten beim Spulenwickeln
Mögliche Ursache:	Unterfaden locker auf Spule gewickelt.
Lösung:	Wickeln Sie die Spule neu und stellen Sie sicher, dass der Faden fest in der Spulenwickel-Spannscheibe sitzt.
Mögliche Ursache:	Spulenwickelspindel nicht vollständig eingerastet, daher wird die Spule nicht gewickelt.
Lösung:	Stellen Sie sicher, dass die Spulenwickelspindel vollständig eingerastet ist, bevor Sie mit dem Wickeln beginnen.
Mögliche Ursache:	Spule wickelt unsauber, da das Fadenende zu Beginn des Wickelvorgangs nicht gehalten wurde.
Lösung:	Bevor Sie mit dem Wickeln beginnen, halten Sie das Fadenende (das aus der Spule kommt) sicher fest, lassen Sie die Spule teilweise füllen und halten Sie dann an, um das Fadenende nahe an der Spule abzuschneiden.
Stoff kräuselt sich
Mögliche Ursache:	Oberfaden ist zu straff.
Lösung:	Oberfadenspannung reduzieren.
Mögliche Ursache:	Stichlänge ist zu kurz eingestellt.
Lösung:	Stichlängeneinstellung erhöhen.
Mögliche Ursache:	Falscher Nadeltyp für den Stofftyp.
Lösung:	Verwenden Sie den richtigen Nadeltyp und die richtige Größe für Ihren Stoff.
Stoff bildet Tunnel unter den Stichen
Mögliche Ursache:	Stoff ist nicht ausreichend für die Stichdichte stabilisiert (z. B. Satinstichapplikation).
Lösung:	Legen Sie eine Stoffstabilisierung unter den Stoff, um zu verhindern, dass sich die Stiche zusammenziehen und eine gekräuselte Kante im Stoff bilden.
Lautes Geräusch beim Nähen
Mögliche Ursache:	Faden nicht im Fadenhebel.
Lösung:	Fädeln Sie die Maschine neu ein und achten Sie darauf, dass der Fadenhebel in seiner höchsten Position ist, damit der Faden in die Öse des Fadenhebels gelangt – drehen Sie das Handrad der Maschine zu sich, um den Fadenhebel zum Einfädeln in seine höchste Position zu bringen.
Mögliche Ursache:	Fadenweg ist blockiert.
Lösung:	Prüfen Sie, ob der Faden nicht auf der Garnrolle oder hinter der Garnrollenabdeckung hängen geblieben ist.
Maschine transportiert den Stoff nicht
Mögliche Ursache:	Nähfußheber wurde nach dem Einfädeln nicht auf den Stoff gesenkt.
Lösung:	Senken Sie den Nähfußheber, bevor Sie mit dem Nähen beginnen. Drücken oder ziehen Sie den Stoff nicht während des Nähens.
Mögliche Ursache:	Der Hebel für die Transporteurzähne wurde möglicherweise in die Position "oben" zurückgebracht, aber das Handrad wurde noch nicht eine volle Umdrehung gedreht, um die Transporteurzähne vollständig wieder einzurasten.
Lösung:	Die Transporteurzähne müssen durch Drehen des Handrads um eine volle Umdrehung angehoben und wieder eingerastet werden.
Mögliche Ursache:	Stichlänge ist auf Null eingestellt.
Lösung:	Stichlängeneinstellung erhöhen.
Maschine läuft nicht
Mögliche Ursache:	Spulenwickelspindel ist eingerastet, wenn Sie versuchen zu nähen.
Lösung:	Spulenwickelspindel durch Schieben nach links ausrasten.
Mögliche Ursache:	Netzkabel und/oder Fußanlasser nicht richtig eingesteckt.
Lösung:	Stellen Sie sicher, dass Netzkabel/Fußanlasser richtig in der Maschine und der Stromversorgung sitzen.
Mögliche Ursache:	Falsche Spulen werden verwendet.
Lösung:	Verwenden Sie Spulen des gleichen Typs, die mit der Maschine geliefert wurden (SINGER Class 15 transparente Spulen) – keine anderen verwenden.
Nadeln brechen
Mögliche Ursache:	Verbogene, stumpfe oder beschädigte Nadel.
Lösung:	Nadel entsorgen, neue Nadel einsetzen.
Mögliche Ursache:	Falsche Nadelgröße für den Stoff.
Lösung:	Geeignete Nadel für den Stofftyp einsetzen.
Mögliche Ursache:	Maschine nicht richtig eingefädelt.
Lösung:	Maschine vollständig neu einfädeln.
Mögliche Ursache:	Stoff "drücken" oder "ziehen".
Lösung:	Drücken/ziehen Sie den Stoff nicht manuell, um zu nähen, sondern lassen Sie die Transporteurzähne der Maschine den Stoff unter den Nähfuß ziehen, während Sie ihn führen.
Nadeleinfädler funktioniert nicht
Mögliche Ursache:	Nadel nicht in korrekter Position.
Lösung:	Heben Sie die Nadel durch Drehen des Handrads zu sich in ihre höchste Position an.
Mögliche Ursache:	Falsche Nadelgröße für den Stoff.
Lösung:	Nadel ganz nach oben in die Nadelklemme schieben.
Mögliche Ursache:	Nadel ist verbogen.
Lösung:	Verbogene Nadel entfernen, neue Nadel einsetzen.
Mögliche Ursache:	Hakenstift beschädigt.
Lösung:	Nadeleinfädler muss ersetzt werden. Wenden Sie sich an ein autorisiertes Servicezentrum.
Stiche werden ausgelassen
Mögliche Ursache:	Nadel falsch eingesetzt.
Lösung:	Prüfen Sie, ob die flache Seite des Nadelkopfes zur Rückseite der Maschine zeigt und die Nadel so weit wie möglich oben ist, ziehen Sie dann die Nadelklemmschraube fest.
Mögliche Ursache:	Falsche Nadel für den genähten Stoff.
Lösung:	Verwenden Sie den richtigen Nadeltyp und die richtige Größe für Ihren Stoff.
Mögliche Ursache:	Verbogene, stumpfe oder beschädigte Nadel.
Lösung:	Nadel entsorgen und neue Nadel einsetzen.
Stiche verzerrt
Mögliche Ursache:	Den Stoff "drücken" oder "ziehen".
Lösung:	Drücken/ziehen Sie den Stoff nicht manuell, um zu nähen, sondern lassen Sie die Transporteurzähne der Maschine den Stoff unter den Nähfuß ziehen, während Sie ihn führen.
Mögliche Ursache:	Falsche Stichlängeneinstellung.
Lösung:	Stichlängeneinstellung anpassen.
Mögliche Ursache:	Stabilisierung kann für die Technik erforderlich sein.
Lösung:	Stabilisierung unter den Stoff legen.
Fadenbildung am Anfang
Mögliche Ursache:	Ober- und Unterfaden wurden vor dem Nähen nicht richtig unter den Nähfuß gelegt.
Lösung:	Stellen Sie sicher, dass sowohl der Oberfaden als auch der Unterfaden vor dem Nähen unter dem Nähfuß und nach hinten geführt werden.
Mögliche Ursache:	Das Nähen wurde ohne Stoff unter dem Nähfuß begonnen.
Lösung:	Legen Sie den Stoff unter den Fuß und stellen Sie sicher, dass die Nadel in den Stoff eintritt; halten Sie beide Fadenenden für die ersten paar Stiche leicht fest.
Mögliche Ursache:	Stabilisierung kann für die Technik erforderlich sein.
Lösung:	Stabilisierung unter den Stoff legen.
Oberfaden reißt
Mögliche Ursache:	Fadenweg blockiert
Lösung:	Prüfen Sie, ob der Faden auf der Garnrolle (raue Stellen an der Rolle selbst) oder hinter dem Garnrollenstift oder der Garnrollenabdeckung hängen geblieben ist (wenn der Faden hinter die Garnrollenabdeckung gefallen ist und daher nicht frei durch den Maschinenpfad geführt werden kann).
Mögliche Ursache:	Maschine ist nicht richtig eingefädelt.
Lösung:	Oberfaden vollständig entfernen, Nähfußheber anheben, Maschine neu einfädeln und sicherstellen, dass der Faden im Fadenhebel ist (Fadenhebel durch Drehen des Handrads zu sich in seine höchste Position bringen).
Mögliche Ursache:	Oberfadenspannung zu straff.
Lösung:	Oberfadenspannung reduzieren.

TECHNISCHE DATEN

Nähgeschwindigkeit Maximal 1000 ± 100 U/min (bei Geradstich mit Standardstichlänge)	Nennspannung 240 V/50Hz, 230 V/50Hz, 220 V/50-60Hz, 127 V/60 Hz, 120 V/60 Hz, 100V/50-60Hz, 120V/60Hz	Nähfuß-Hubhöhe 6,5 mm
Schutzklasse II (Europa)	Stichbreite 0–6,0 mm	Stichlänge 0–4,5 mm
Lampentyp LED-Licht	Maschinenabmessungen Länge: ≈ 450 mm Breite: ≈ 197 mm Höhe: ≈ 281 mm	Gewicht 6,6 kg

WICHTIGE SICHERHEITSHINWEISE

Bei der Verwendung eines Elektrogeräts sollten stets grundlegende Sicherheitsvorkehrungen beachtet werden, einschließlich der folgenden:
Lesen Sie alle Anweisungen, bevor Sie diese Nähmaschine verwenden.
Bewahren Sie die Anweisungen an einem geeigneten Ort in der Nähe der Maschine auf. Stellen Sie sicher, dass Sie diese weitergeben, falls die Maschine an Dritte überlassen wird.

ZUR REDUZIERUNG DES RISIKOS EINES ELEKTRISCHEN SCHLAGS:
Eine Nähmaschine sollte niemals unbeaufsichtigt gelassen werden, wenn sie eingesteckt ist. Die Steckdose, an die die Maschine angeschlossen ist, sollte leicht zugänglich sein. Ziehen Sie den Stecker dieser Nähmaschine sofort nach Gebrauch und vor der Reinigung, dem Abnehmen von Abdeckungen, dem Schmieren oder der Vornahme anderer im Handbuch erwähnter Wartungsarbeiten immer aus der Steckdose.

ZUR REDUZIERUNG DES RISIKOS VON VERBRENNUNGEN, BRAND, ELEKTRISCHEM SCHLAG ODER PERSONENSCHÄDEN:

• Dieses Gerät ist für die Verwendung durch Erwachsene bestimmt. Das Gerät darf unter Aufsicht von Erwachsenen von (i) Kindern im Alter von 8 bis 12 Jahren und (ii) Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, wenn sie bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die damit verbundenen Gefahren verstehen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. Es ist niemandem gestattet, mit der Maschine zu spielen. Kindern unter 8 Jahren ist die Benutzung der Maschine nicht gestattet.
• Nicht als Spielzeug verwenden lassen. Besondere Aufmerksamkeit ist geboten, wenn diese Nähmaschine von oder in der Nähe von Kindern benutzt wird.
• Verwenden Sie diese Nähmaschine nur für den vorgesehenen Zweck, wie in diesem Handbuch beschrieben. Verwenden Sie nur vom Hersteller empfohlene Zubehörteile, die in diesem Handbuch enthalten sind.
• Betreiben Sie diese Nähmaschine niemals, wenn das Kabel oder der Stecker beschädigt ist, wenn sie nicht ordnungsgemäß funktioniert, wenn sie heruntergefallen oder beschädigt wurde oder ins Wasser gefallen ist. Bringen Sie die Nähmaschine zur Überprüfung, Reparatur, elektrischen oder mechanischen Einstellung zum nächstgelegenen autorisierten Händler oder Servicecenter.
• Betreiben Sie die Nähmaschine niemals mit blockierten Lüftungsöffnungen. Halten Sie die Lüftungsöffnungen der Nähmaschine und des Fußanlassers frei von Ansammlungen von Flusen, Staub und losen Stoffen.
• Halten Sie die Finger von allen beweglichen Teilen fern. Besondere Vorsicht ist im Bereich der Nähmaschinennadel geboten.
• Verwenden Sie immer die richtige Stichplatte. Eine falsche Stichplatte kann dazu führen, dass die Nadel bricht.
• Verwenden Sie keine verbogenen Nadeln.
• Ziehen oder schieben Sie den Stoff nicht während des Nähens. Dies kann die Nadel ablenken und zum Bruch führen.
• Tragen Sie eine Schutzbrille.
• Schalten Sie die Nähmaschine aus ("0" (Null)), wenn Sie Einstellungen im Nadelbereich vornehmen, wie z.B. das Einfädeln der Nadel, den Nadelwechsel, das Spuleneinfädeln oder den Nähfußwechsel usw.
• Lassen Sie niemals Gegenstände in Öffnungen fallen oder führen Sie diese ein.
• Nicht im Freien verwenden.
• Nicht an Orten betreiben, an denen Aerosol-(Sprüh-)Produkte verwendet oder Sauerstoff verabreicht wird.
• Zum Trennen alle Bedienelemente in die Aus-Position ("0" (Null)) drehen und dann den Stecker aus der Steckdose ziehen.
• Ziehen Sie den Stecker nicht durch Ziehen am Kabel ab. Zum Abziehen fassen Sie den Stecker und nicht das Kabel an.
• Der Fußanlasser dient zur Bedienung der Maschine. Legen Sie niemals andere Gegenstände auf den Fußanlasser.
• Verwenden Sie die Maschine nicht, wenn sie nass ist.
• Wenn die LED-Lampe beschädigt oder kaputt ist, muss sie vom Hersteller oder seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.
• Wenn das mit dem Fußanlasser verbundene Kabel beschädigt ist, muss es vom Hersteller oder seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.
• Der Geräuschpegel unter normalen Betriebsbedingungen beträgt weniger als 76 dB(A).
• Die Maschine darf nur mit dem Fußanlasser des Typs FC-2902D (220-240 Bereich) / 4C-326G (230~ Bereich) der Firma Wakaho Electric Ind. Co., Ltd.(Vietnam) verwendet werden.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

IMPORTIERENDES UNTERNEHMEN FÜR GROSSBRITANNIEN:
VSM UK
Ravensbank House, Ravensbank Drive
North Moons Moat, Redditch. B98 9NA, United Kingdom

HERSTELLER
VSM Group AB
Soldattorpsgatan 3, SE-55474 Jönköping, SWEDEN

Referenzen

• SINGER Sewing & Embroidery Machines | SINGER®

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Singer HD500 Handbuch herunterladen

Verfügbare Sprachen
