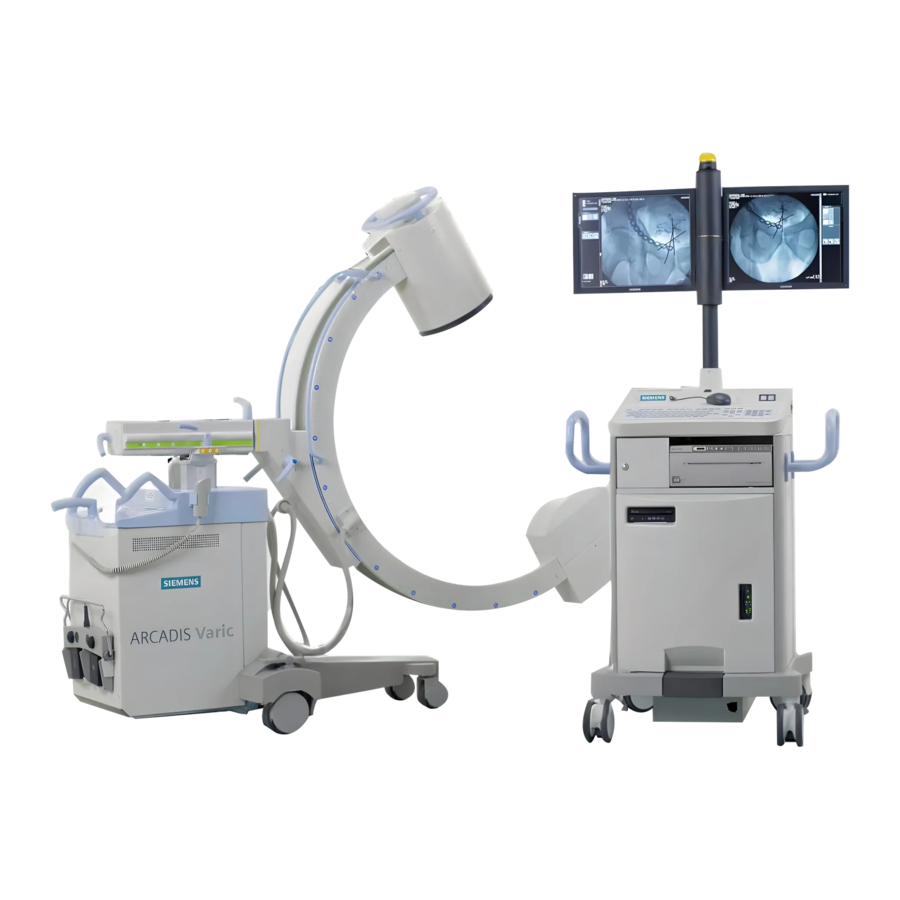

Siemens ARCADIS, ARCADIS Varic / Orbic Handbuch

Voraussetzungen

Allgemeine Anforderung
Für die Verwendung mit dem Video-Splitter sind die folgenden Monitorspezifikationen erforderlich:

• SX VGA
• 1280 x 1024
• 75 Hz

Erforderliche Dokumente
n.z.

Systemanforderungen
n.z.

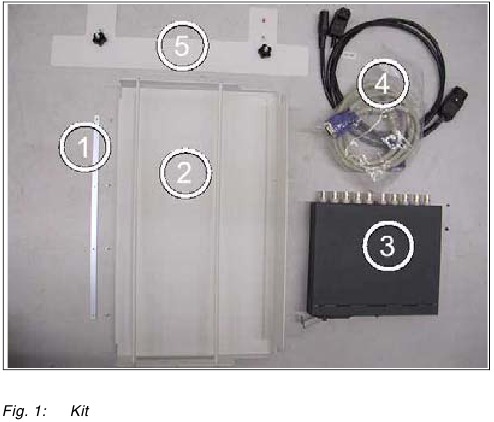

Erforderliche Teile

1. Gewindeplatte
2. Montagerahmen
3. Video-Splitter
4. Netz- und VGA-Kabel
5. Schieber

Werkzeuge
Werkzeugsatz

Sicherheitsinformationen

Risiko von Körperverletzung oder Tod und Sachschaden!
Nichtbeachtung kann zu Tod, Körperverletzung oder Sachschaden führen.
Befolgen Sie genau:

• Die produktspezifischen Sicherheitsinformationen in dieser Anleitung
• Die allgemeinen Sicherheitsinformationen in den Anweisungen TD00-000.860.01... und
• Die allgemeinen Sicherheitsinformationen gemäß ARTD Teil 2.

Installation und Einstellungen

Arbeitsablauf

Installation des Video-Splitters

HINWEIS
Diese Anleitung beschreibt die Installation der Option für den "Live"- und den "Referenz"-Monitor.
Wenn nur die "Live"-Option verfügbar ist, führen Sie die Verkabelung und die mechanische Installation für den "Live"-Monitor durch.

1. Entfernen Sie die hinteren und seitlichen Abdeckungen des Monitorwagens (bereits in (Abb. 2) und (Abb. 3) durchgeführt).

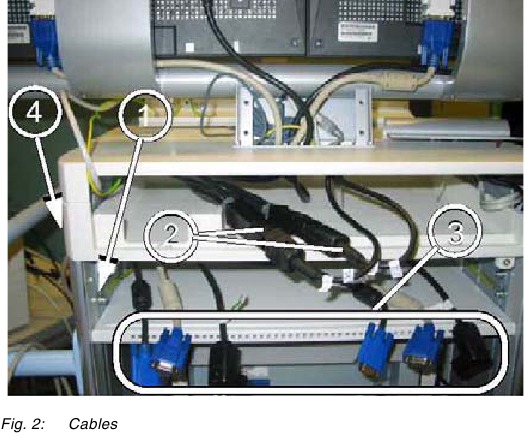

2. Prüfen Sie, ob am Steckplatz der Platz für 4 Befestigungslöcher (1/Abb. 2) vorhanden ist. Ist dies nicht der Fall, versetzen Sie die Platte, da der Platz für den Video-Splitter erforderlich ist.
3. Trennen Sie das Netzkabel vom Live-Monitor und Referenz-Monitor (falls Option verfügbar) und ziehen Sie dieses Kabel an die in (2/Abb. 2) gezeigte Position zurück.

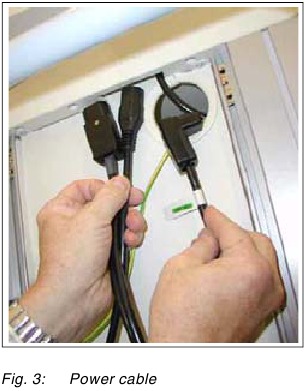

4. Verwenden Sie das mitgelieferte Kit, um die Netzkabel wie in ((4/Abb. 2) und (Abb. 3)) gezeigt zu verlegen. Der Winkelstecker muss wie in (Abb. 3) gezeigt in den runden Kabeleinführungsstutzen eingeführt werden.
5. Ziehen Sie den Winkelkabelstecker jedes Verteilerkabels an die Position (3/Abb. 2).
6. Verbinden Sie das Verteilerkabel (gerader Stecker) mit dem getrennten Netzkabel der Monitore (2/Abb. 2).
7. Verbinden Sie das 2. Stück des Verteilerkabels (gerader Stecker) wie in (Abb. 2) gezeigt mit dem entsprechenden Monitor.
8. Trennen Sie das Monitor-VGA-Kabel vom Live-Monitor und Referenz-Monitor (falls Option verfügbar). Ziehen Sie das/die Kabel an die in (2/Abb. 2) gezeigte Position zurück.
9. Verwenden Sie das mitgelieferte Kit, um das/die VGA-Kabel von der Position (3/Abb. 2) zu den Monitor(en) zu ziehen und es/sie an den Monitor(en) anzuschließen. Verlegen Sie die Kabel wie in (Abb. 3) gezeigt.

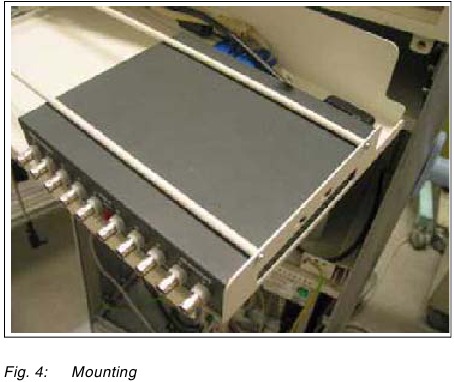

10. Montieren Sie den Video-Splitter für den Live-Monitor wie in (Abb. 4) gezeigt am Montageregal.

    Ist ein Video-Splitter für den Referenz-Monitor vorhanden, montieren Sie ihn neben dem Video-Splitter für den Live-Monitor.
11. Schalten Sie den Netzschalter des Video-Splitters ein.

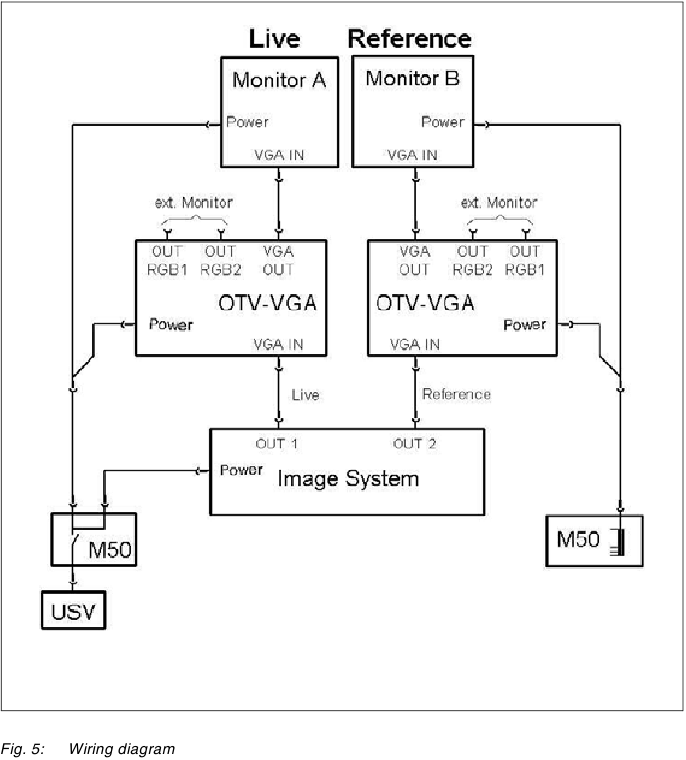

12. Verbinden Sie "VGA IN", "VGA OUT" und "Power" gemäß dem Schaltplan (Abb. 5) mit dem Video-Splitter.

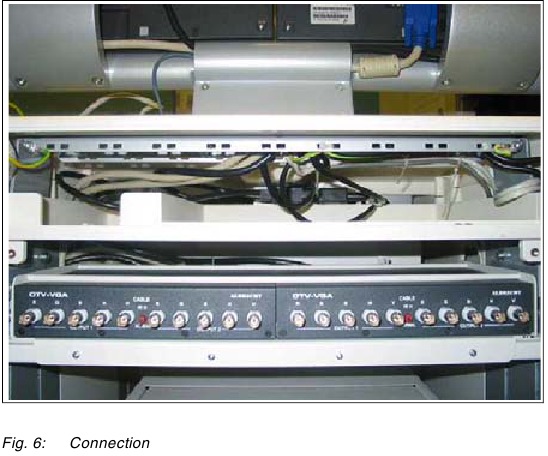

13. Schieben Sie die Video-Splitter-Halterung in den Steckplatz des Monitorwagens und verschrauben Sie sie über die Gewindeplatte (Abb. 6).

14. Verbinden Sie die externen Monitore mit den entsprechenden "RGB OUT"-Anschlüssen am Video-Splitter.

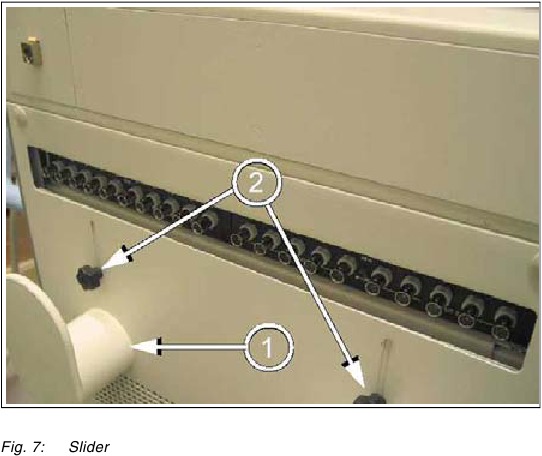

15. Montieren Sie die Kabelhalter (1/Abb. 7) von der alten hinteren Abdeckung an der neuen hinteren Abdeckung.

16. Montieren Sie den Schieber (2/Abb. 7) an der neuen hinteren Abdeckung.

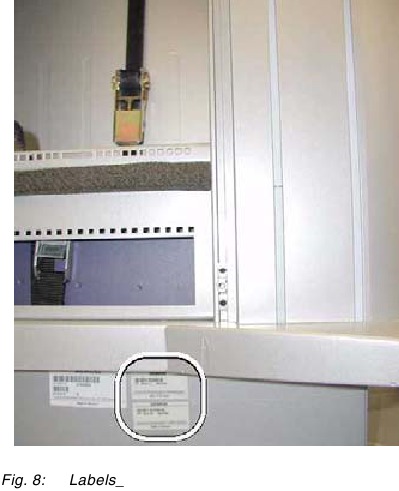

17. Bringen Sie die neuen Etiketten wie in (Abb. 8) gezeigt an.
    Etikett 80 80 882 für den Live-Monitor.
    Etikett 80 80 890 für den Referenz-Monitor.

18. Bringen Sie alle Abdeckungen wieder an und schalten Sie das System ein.

Abschließende Arbeitsschritte

1. Führen Sie eine Funktionsprüfung durch.
2. Überprüfen Sie das Bild auf allen angeschlossenen Live- und Referenz-Monitoren.
