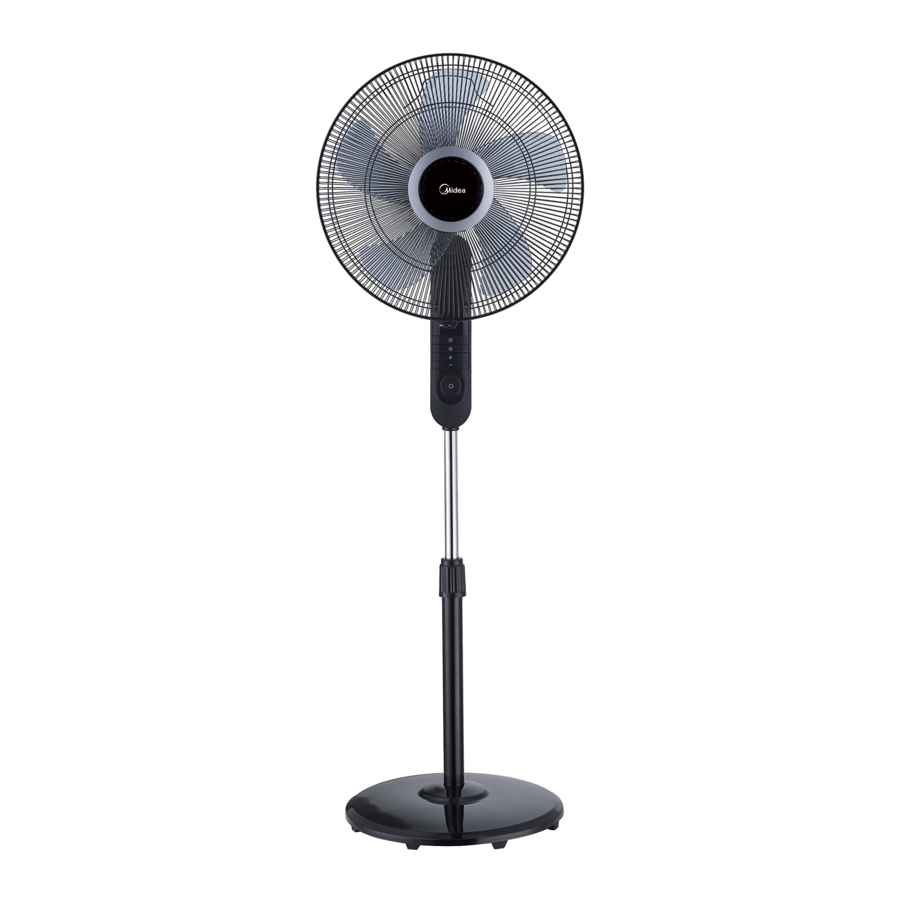

Midea FS40-15FR Handbuch

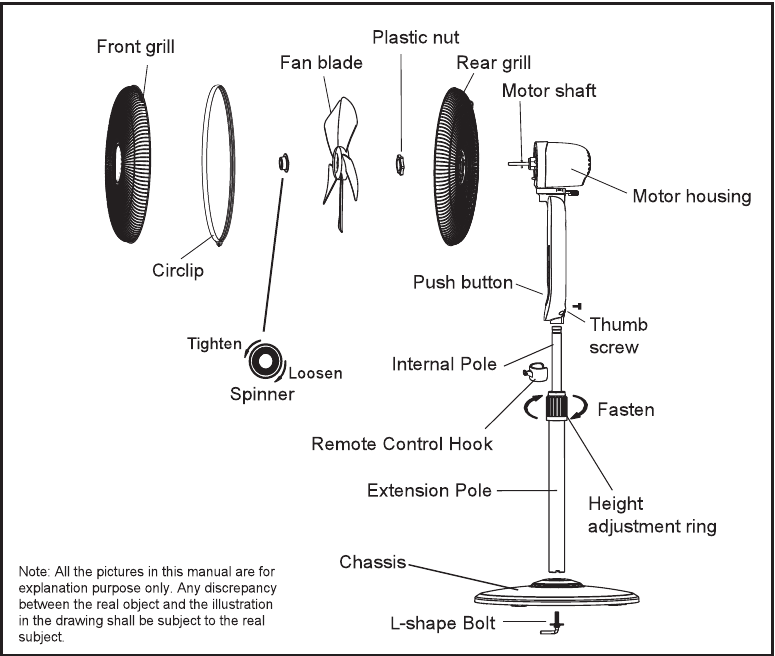

TEILEÜBERSICHT

MONTAGE VON GEHÄUSE & SÄULENEINHEIT

1. Schrauben Sie die 7-förmige Schraube vom Verlängerungsrohr ab. (Abb. 1)

2. Stecken Sie das Verlängerungsrohr in das Gehäuse und ziehen Sie die 7-förmige Schraube fest. (Abb. 2)

3. Lösen Sie vom Verlängerungsrohr den Höhenverstellring und stellen Sie das Innenrohr auf die gewünschte Höhe ein.
   ( Hinweis: Wenn Sie das Innenrohr nicht finden können, muss es sich im Verlängerungsrohr befinden. Sie können es aus dem Verlängerungsrohr herausziehen.) (Abb. 3)

4. Um die Kopfeinheit am Innenrohr zu befestigen, lösen Sie die Rändelschraube an der Unterseite der Kopfeinheit. Setzen Sie die Kopfeinheit auf das Innenrohr und ziehen Sie die Rändelschraube so fest, dass sie mit der Nut am Innenrohr übereinstimmt. (Abb. 4)


   Der Höhenverstellring muss vollständig befestigt sein, bevor der Motorteil am Innenrohr montiert wird.
5. Verwendung des Fernbedienungshalters: Richten Sie die gerade Seite des Hakens nach oben aus, befestigen Sie den Haken zusammen mit der Öffnung am Innenrohr. Der Haken kann entlang des Rohrs nach oben und unten bewegt werden (Abb. 5).

   Der Haken der Fernbedienung kann bei Nichtgebrauch zur Aufbewahrung in das Loch eingehängt werden. (Abb. 6)


GITTER & VENTILATORFLÜGEL MONTAGE

1. Schrauben Sie den Spinner im Uhrzeigersinn (oder nehmen Sie den Spinner aus der Verpackung) und die Kunststoffmutter gegen den Uhrzeigersinn ab, um beides zu entfernen. Befestigen Sie das hintere Gitter am Motor und ziehen Sie dann die Kunststoffmutter wieder fest. (Abb. 7)

2. Stecken Sie den Flügel auf die Welle und stellen Sie sicher, dass der Rotorwellenstift in die Nut des Flügels passt. Drehen Sie den Spinner gegen den Uhrzeigersinn, um den Flügel festzuziehen. (Abb. 8)

3. Befestigen Sie das vordere Gitter und das hintere Gitter mit dem Sicherungsring, ziehen Sie dann den Sicherungsring fest und sichern Sie die Schraube und Mutter. (Abb. 9)


BEDIENUNGSANLEITUNG

1. Fernbedienung (Abb. 10)

   Abb. 10
   1. TASTENANLEITUNG
      1. "" EIN/AUS-TASTE
         Die ""-Taste dient zum Einschalten des Ventilators. Der Ventilator startet mit normalem Wind.
         Drücken Sie die ""-Taste, wenn der Ventilator ausgeschaltet werden soll.
      2. "" GESCHWINDIGKEITSTASTE
         Nach dem Starten des Ventilators drücken Sie diese Taste wiederholt, der Ventilator arbeitet dann zyklisch mit "0-1-2-3 (Aus-Niedrig-Mittel-Hoch)".
      3. "" TIMER-TASTE
         Wenn diese Taste wiederholt gedrückt oder gehalten wird, erhöht sich die einzustellende Zeit für die Luftzufuhr schrittweise um jeweils 0,5 Stunden und summiert sich auf 7,5 Stunden in 15 Schritten.
         Wenn zum Beispiel der Ventilator für 5,5 Stunden betrieben werden soll, muss diese Taste wiederholt gedrückt werden, sodass die Kontrollleuchten für 0,5, 1 und 4 Stunden zusammen aufleuchten. Das bedeutet, dass die eingestellte Zeit 0,5+ 1+ 4= 5,5 Stunden beträgt.
         Die durch die Kontrollleuchte angezeigte Zeiteinstellung verringert sich schrittweise um 0,5 Stunden. Drücken Sie die TIMER-Taste nicht, wenn der Ventilator kontinuierlich betrieben werden soll. In diesem Moment leuchten alle Kontrollleuchten nicht.
      4. "" OSZILLATIONS-TASTE
         Nach dem Starten des Ventilators drücken Sie diese Taste, um den Ventilator oszillieren zu lassen, und stoppen Sie die Oszillation in der gewünschten Richtung durch erneutes Drücken.
      5. "" MODUS-TASTE
         Drücken Sie diese Taste, um den Modus auszuwählen. Die Reihenfolge ist normal, natürlich und Schlaf, wenn diese Taste wiederholt oder kontinuierlich gedrückt wird. Die Leuchte zeigt den Modusstatus an.
         Normaler Wind
         Drücken Sie die „Modus“-Taste, um den normalen Wind auszuwählen, und drücken Sie dann wiederholt die „Geschwindigkeit“-Taste, um 3 Geschwindigkeitsstufen zu wählen.
         Natürlicher Wind
         Drücken Sie die „Modus“-Taste, um den natürlichen Wind auszuwählen, und drücken Sie dann wiederholt die „Geschwindigkeit“-Taste, um 3 Geschwindigkeitsstufen zu wählen.
         Schlafwind
         Drücken Sie die „Modus“-Taste, um den Schlafwind auszuwählen, und drücken Sie dann wiederholt die „Geschwindigkeit“-Taste, um 3 Geschwindigkeitsstufen zu wählen.
      6. "" STUMM-TASTE
         Im nicht-stummen Zustand drücken Sie die Stummtaste, der Ventilator geht in den stummen Zustand über und das Stummschalt-Symbol leuchtet auf, während die Anzeigesymbole der anderen Windarten und Windstärken erlöschen würden. Im stummen Zustand reagieren die Tasten für Windart, Gebläselautstärke + und – nicht, während andere Tasten normal reagieren können.
         Drücken Sie die Stummtaste erneut, um den Modus zu verlassen, und der Ventilator kehrt in den vorherigen Betriebszustand zurück. Das Stummschalt-Symbol erlischt und 00 wird auf dem digitalen Bildschirm angezeigt.

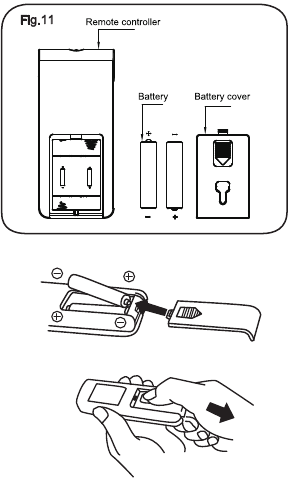

   2. BATTERIEN (Batterie nicht im Lieferumfang enthalten)
      1. Schieben Sie die Batteriefachabdeckung auf.
      2. Legen Sie die Batterien ein und stellen Sie sicher, dass die Batterien wie in Abb. 10 gezeigt eingesetzt sind.
      3. Schieben Sie die Batteriefachabdeckung zurück.
         HINWEISE: Verwenden Sie Mangan- oder Alkalibatterien der Größe „AAA“. Verwenden Sie keine wiederaufladbaren Batterien.

   3. BATTERIEWARNUNG WIE UNTEN
      1. "Do not dispose of batteries in fire, batteries may explode or leak." (Batterien nicht ins Feuer werfen, Batterien können explodieren oder auslaufen.)
      2. Mischen Sie keine alten und neuen Batterien.
      3. Mischen Sie keine Alkali-, Standard- (Kohle-Zink) oder wiederaufladbaren (Nickel-Cadmium) Batterien.
   4. BETRIEB DER FERNBEDIENUNG
      Richten Sie die Fernbedienung auf den Empfänger am Gehäuse des Ventilators und drücken Sie die gewünschte Taste. Die Fernbedienung funktioniert in Entfernungen von bis zu etwa fünf Metern und einem Winkel von 30 Grad, der zwischen rechts und links vom Empfänger liegt. Die Batterien müssen aus der Fernbedienung entfernt werden, bevor diese entsorgt wird, und sicher entsorgt werden.
   5. ÜBERHITZUNGSSCHUTZ DES MOTORS
      Die Wicklungen des Motors verfügen über eine Thermosicherung, die durchbrennt, und der Ventilator schaltet sich ab, und die Temperatur des Motors steigt nicht weiter an, sodass Kunststoffteile des Ventilators sich im Falle einer unerwarteten Überhitzung des Motors nicht verformen und nicht durch die Überhitzung verbrennen.
2. Bedienfeld (Abb. 12)

   Abb. 12
   Diese Tasten des Bedienfelds können wie die der Fernbedienung verwendet werden.
3. Neigungseinstellung
   Um den Luftstrom nach oben oder unten einzustellen, drücken Sie die Gitter leicht in die gewünschte Richtung.
4. Höhenverstellung
   Die Höhe des Ventilators kann durch Lösen des Höhenverstellrings, vorsichtiges Anheben oder Absenken des Ventilators und festes erneutes Anziehen des Höhenverstellrings eingestellt werden.

WARTUNGSANLEITUNG

Der Ventilator benötigt wenig Wartung. Versuchen Sie nicht, ihn selbst zu reparieren. Wenden Sie sich bei Bedarf an qualifiziertes Servicepersonal.

1. Vor der Reinigung und Montage muss der Ventilator vom Stromnetz getrennt werden.
2. Um eine ausreichende Luftzirkulation zum Motor zu gewährleisten, halten Sie die Lüftungsöffnungen an der Rückseite des Motors staubfrei. Zerlegen Sie den Ventilator nicht, um Staub zu entfernen.
3. Wischen Sie die Außenteile bitte mit einem weichen, in mildem Reinigungsmittel getränkten Tuch ab.
4. Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel, um Kratzer auf der Oberfläche zu vermeiden. Verwenden Sie keines der folgenden Mittel als Reiniger: Benzin, Verdünner.
5. Lassen Sie kein Wasser oder andere Flüssigkeiten in das Motorgehäuse oder die Innenteile gelangen.

REINIGUNG

1. Stellen Sie sicher, dass der Netzstecker vor der Reinigung gezogen ist.
2. Kunststoffteile sollten mit einem weichen, mit milder Seife angefeuchteten Tuch gereinigt werden. Seifenrückstände gründlich mit einem trockenen Tuch entfernen.

GARANTIE / SERVICE

Sollten Sie Grund zur Beanstandung haben, kontaktieren Sie bitte unseren Kundendienst unter:

Tel.: 06196-90 20 - 0

Fax.: 06196-90 20 -120

E-Mail: service-meg@midea.com

SICHERHEITSVORKEHRUNGEN

LESEN UND BEWAHREN SIE DIESE ANLEITUNGEN AUF

Lesen Sie die Regeln für den sicheren Betrieb und die Anweisungen sorgfältig durch.

1. Ist das Netzkabel beschädigt, muss es vom Hersteller, seinem Servicevertreter oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.
2. Zum Schutz vor Stromschlaggefahr das Gerät, das Kabel oder den Stecker nicht in Wasser oder andere Flüssigkeiten tauchen.
3. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder bezüglich der sicheren Verwendung des Geräts unterwiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.
4. Ziehen Sie den Stecker des Geräts aus der Steckdose, wenn es nicht benutzt wird und bevor Sie es reinigen.
5. Bewahren Sie elektrische Geräte außerhalb der Reichweite von Kindern oder gebrechlichen Personen auf. Lassen Sie sie die Geräte nicht unbeaufsichtigt benutzen.
6. Wenn der Ventilator einmal montiert ist, darf der Rotorblattschutz nicht mehr abgenommen werden.
   • Vor der Reinigung den Ventilator ausstecken.
   • Der Rotorschutz darf zum Reinigen der Rotorblätter nicht zerlegt/geöffnet werden.
   • Wischen Sie das Ventilatorgehäuse und den Rotorblattschutz mit einem leicht feuchten Tuch ab.

REGELN FÜR DEN SICHEREN BETRIEB

1. Stecken Sie niemals Finger, Bleistifte oder andere Gegenstände durch das Gitter, während der Ventilator läuft.
2. Trennen Sie den Ventilator vom Stromnetz, wenn Sie ihn von einem Ort zum anderen bewegen.
3. Stellen Sie sicher, dass der Ventilator auf einer stabilen Oberfläche steht, um ein Umkippen zu vermeiden.
4. Verwenden Sie den Ventilator NICHT im Fenster, da Regen eine elektrische Gefahr darstellen kann.
5. Nur für den Hausgebrauch.
