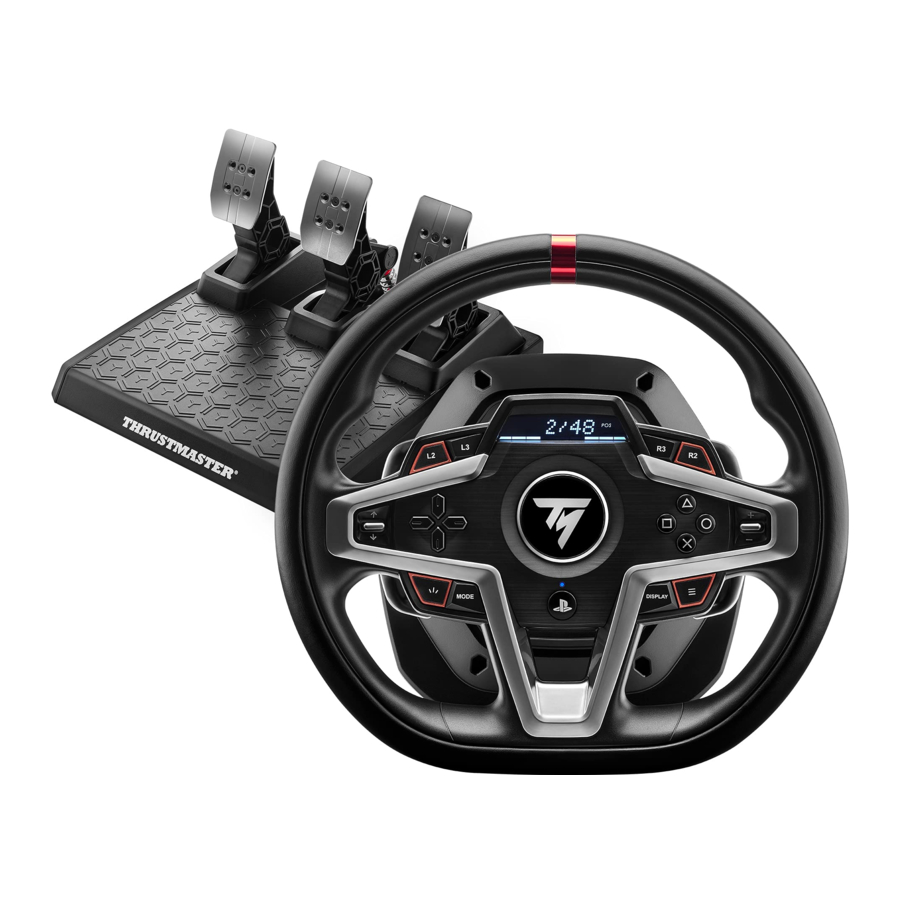

Thrustmaster T248 Handbuch

TECHNISCHE MERKMALE

1. T248 Basis
2. Lenkradkranz
3. T-RDD (Thrustmaster Race Dash Display) Bildschirm
4. Encoder-Wählschalter und Encoder-Druckfunktion
5. + und - Encoder-Wählschalter
6. 2 magnetische Schaltwippen (Hoch- und Runterschalten)
7. Richtungstasten
8. VIEW button (Ansichtstaste) auf Xbox-Konsolen
9. MODE button (MODE-Taste)
10. Xbox button (Xbox-Taste)
11. DISPLAY button (ANZEIGE-Taste)
12. MENU button (MENÜ-Taste) auf Xbox-Konsolen
13. Befestigungssystem
14. Befestigungsschraube aus Metall
15. 1. Stromkabel (EU/US oder UK...) und
    2. Netzteil
16. 1. USB-C-Kabel
    2. USB-A-Kabel
17. USB-C-Kabel mit Schnellverschluss
    1. Stecker zu
    2. Buchse

18. Große Gewindebohrung (für Befestigungssystem und Befestigungsschraube)
19. Gewindebohrungen zur Befestigung an einem Racing-Cockpit (nicht im Lieferumfang enthalten)
20. Kabelhalter mit Klettverschluss
21. Netzteilanschluss
22. USB-C-Anschluss des Lenkrads
23. Mini-DIN-Anschluss für Thrustmaster-Schaltung, Handbremse oder Hub (separat erhältlich)
24. RJ12-Anschluss für Pedalsatz

BEFESTIGUNG DES RACING-LENKRADS

Befestigung des Racing-Lenkrads an einem Tisch oder einer Arbeitsplatte

Beginnen Sie mit dem Anschluss an der Unterseite des Lenkrads:

• das Netzteil (21);
• das USB-C-Kabel mit Schnellverschluss (17a) an den USB-C-Anschluss (22);
• den T3PM-Pedalsatz (24).

Stellen Sie sicher, dass Sie die Wege für die verschiedenen Kabel einhalten und befestigen Sie die Kabel mit dem Kabelhalter mit Klettverschluss (20).

1. Platzieren Sie das Racing-Lenkrad auf einem Tisch oder einer anderen horizontalen, flachen und stabilen Oberfläche.
2. Führen Sie die Befestigungsschraube (14) in das Befestigungssystem (13) ein und ziehen Sie das Gerät fest, indem Sie die Schraube gegen den Uhrzeigersinn drehen, sodass sie in die große Gewindebohrung (18) unter dem Racing-Lenkrad greift, bis das Lenkrad perfekt stabil ist.


Ziehen Sie die Schraube niemals allein fest, ohne dass das Befestigungssystem angebracht ist! (Dies könnte das Racing-Lenkrad beschädigen.)

BEFESTIGUNG/ENTFERNUNG	RICHTUNG
Zum Festziehen: Drehen Sie die Schraube gegen den Uhrzeigersinn
Zum Lösen: Drehen Sie die Schraube im Uhrzeigersinn

Befestigung des Racing-Lenkrads an einem Racing-Cockpit

(nicht im Lieferumfang enthalten)

1. Platzieren Sie die Basis des Racing-Lenkrads auf der Ablage des Cockpits.
2. Schrauben Sie zwei M6-Schrauben (nicht im Lieferumfang enthalten) in die Ablage des Cockpits und in die beiden Gewindebohrungen an der Unterseite des Racing-Lenkrads (19).

   Die Länge der beiden M6-Schrauben darf die Dicke der Ablage um nicht mehr als 0,47 Zoll/12 mm überschreiten; längere Schrauben könnten interne Komponenten in der Basis des Racing-Lenkrads beschädigen.
3. Bei Bedarf können Sie auch das Standard-Befestigungssystem (13, 14) in die große Gewindebohrung (18) schrauben.

Die Setup-Diagramme des T248 Racing-Lenkrads für Cockpits und andere Halterungen sind verfügbar unter https://support.thrustmaster.com: klicken Sie auf Racing Wheels (Lenkräder)/T248, und dann auf Template - Cockpit Setup (Vorlage - Cockpit-Setup).

INSTALLATION

AUTOMATISCHE KALIBRIERUNG DES LENKRADS

Das Lenkrad kalibriert sich automatisch, wenn Sie es an eine Steckdose anschließen und den USB-Anschluss des Racing-Lenkrads mit der Xbox-Konsole oder dem PC verbinden.
Während dieser Phase dreht sich das Racing-Lenkrad schnell nach links und rechts, deckt einen Winkel von 900 Grad ab, bevor es in der Mitte anhält.

Berühren Sie das Racing-Lenkrad während der Selbstkalibrierungsphase niemals!
(Dies könnte zu einer fehlerhaften Kalibrierung und/oder persönlichen Verletzungen führen.)

AUTOMATISCHE KALIBRIERUNG DES PEDALSATZES

Schließen Sie den Pedalsatz niemals an die Basis des Racing-Lenkrads an (oder trennen Sie ihn von der Basis), wenn dieser mit dem System verbunden ist oder während des Spiels (dies könnte zu einer fehlerhaften Kalibrierung führen).
Schließen Sie den Pedalsatz immer an, bevor Sie das Racing-Lenkrad an das System anschließen.
Sobald die Kalibrierung des Racing-Lenkrads abgeschlossen und das Spiel gestartet wurde, werden die Pedale nach einigen Betätigungen automatisch kalibriert.

Drücken Sie die Pedale niemals während der Selbstkalibrierungsphase des Racing-Lenkrads oder während ein Spiel lädt!
(Dies könnte zu einer fehlerhaften Kalibrierung führen.)

Wenn Ihr Racing-Lenkrad und/oder Pedalsatz nicht korrekt funktionieren oder fehlerhaft kalibriert zu sein scheinen:
Schalten Sie Ihre Konsole (oder den PC) aus und trennen Sie das Racing-Lenkrad vollständig. Schließen Sie dann alle Kabel (einschließlich des Netzteils und des Pedalsatzes) wieder an und starten Sie Ihre Konsole (oder den PC) und Ihr Spiel neu.

INSTALLATION AUF XBOX-KONSOLEN

1. Stecken Sie das Stromkabel und das Netzteil in eine Steckdose.
2. Verbinden Sie das USB-A-Kabel (17b) mit einem USB-A-Anschluss der Xbox-Konsole.
   Sobald die Konsole eingeschaltet ist, kalibriert sich Ihr Racing-Lenkrad automatisch.

Sie sind jetzt bereit zu spielen!
Bitte beachten Sie:

• Die Liste der mit der Xbox-Konsole und dem T248 Racing-Lenkrad kompatiblen Spiele finden Sie hier: https://support.thrustmaster.com (im Bereich Racing Wheels (Lenkräder)/T248/Games Settings (Spieleinstellungen)). Diese Liste wird regelmäßig aktualisiert.

INSTALLATION AM PC

1. Besuchen Sie https://support.thrustmaster.com, um die Treiber und die Force Feedback Software für den PC herunterzuladen. Klicken Sie auf Racing Wheels (Lenkräder)/T248/Drivers (Treiber).
2. Stecken Sie das Stromkabel und das Netzteil in eine Steckdose.
3. Verbinden Sie das USB-A-Kabel (17b) mit einem USB-A-Anschluss Ihres PCs.

Sie sind jetzt bereit zu spielen!
Bitte beachten Sie:

• In der Systemsteuerung und in Spielen wird das Racing-Lenkrad unter dem Namen Thrustmaster Advanced Racer erkannt.

AKTUALISIERUNG DER FIRMWARE DES RACING-LENKRADS

Besuchen Sie https://support.thrustmaster.com.
Klicken Sie auf Racing Wheels (Lenkräder)/T248/Firmware (Firmware) und folgen Sie den Anweisungen.

BELEGUNG FÜR XBOX-KONSOLEN

Bitte beachten Sie:

• Der Bildschirm zur Anzeige von Telemetriedaten (T-RDD) ist derzeit nicht mit Xbox-Konsolen kompatibel (er ist nur mit dem PC kompatibel).
• Einige Funktionen (Encoder, Anzahl der Aktionstasten) sind durch das Konsolenprotokoll begrenzt.
• Auf Xbox sind die LSB- und RSB-Tasten am Racing-Lenkrad nur in einigen kommenden Spielen funktionsfähig (die Liste der Spiele mit dieser Funktion wird regelmäßig aktualisiert).

BELEGUNG FÜR PC

VERWENDUNG DER E1/E2/E3/E4 ENCODER
Sie können den aktiven Encoder auswählen, indem Sie den Encoder-Wählschalter (4) nach oben drücken. Der aktive Encoder wird auf dem Bildschirm angezeigt: E1, E2, E3, E4 nacheinander und dann wieder E1... und so weiter.
Wenn der Encoder (E1, E2, E3 oder E4) ausgewählt ist, sind die zugehörigen Funktionen wie folgt:

• Push (Drücken) (P) durch Herunterdrücken des Encoder-Wählschalters (4).
• + durch Hochdrücken des Encoder-Wählschalters auf der rechten Seite (5).
• - durch Herunterdrücken des Encoder-Wählschalters auf der rechten Seite (5).

Die entsprechende Aktion wird auf dem Bildschirm angezeigt.
Bitte beachten Sie:

• Die E1, E2, E3 und E4 Encoder funktionieren in den meisten Spielen.
• Der Bildschirm zur Anzeige von Telemetriedaten funktioniert in Spielen, die mit dem Thrustmaster SDK kompatibel sind. Die Liste der kompatiblen Spiele finden Sie hier: https://support.thrustmaster.com (im Bereich Racing Wheels (Lenkräder)/T248/Games Settings (Spieleinstellungen)). Diese Liste wird regelmäßig aktualisiert.

MODE BUTTON (MODUS-TASTE)

ANZEIGE VON INFORMATIONEN AM RENKRAD UND KONFIGURATION VON RENKRAD UND PEDALSATZ
Drücken Sie die MODE-Taste (9), um das MODE-Menü aufzurufen.
In diesem Menü werden nur die ersten beiden Segmente angezeigt.

Verwenden Sie die Richtungstasten (7) in diesem Menü wie folgt:

Navigation		Anzeige	Informationen/Optionen
7 Stufen	2 Optionen	XBOX/PC Wählen Sie Ihr System: Xbox-Konsole oder PC	Auswahl der Xbox-Konsole (Standard) Auswahl des PC-Systems Hinweis: Um Ihre Systemauswahl zu bestätigen, drücken Sie die MODE-Taste (9). Die Auswahl wird gespeichert, wenn EXIT (Beenden) auf dem Bildschirm erscheint.
	3 Anzeigen	ABOUT (Info) Allgemeine Informationen	Firmware-Version der Rennlenkerbasis Name des an den Mini-DIN-Anschluss (23) angeschlossenen Geräts Art des an den RJ12-Anschluss (24) angeschlossenen Pedalsatzes
	3 Optionen	FFB Wählen Sie das Force Feedback-Profil (siehe Abschnitt FFB-PROFILDIAGRAMM)	FFB 1 FFB 2 (Standard) FFB 3
	6 Optionen	ROT° Wählen Sie den Rotationswinkel (nur für Spiele, bei denen der Rotationswinkel nicht automatisch eingestellt wird)	270° 360° 540° 720° 900° AUTO = Automatisch (Standard)
	2 Optionen	PEDAL (Pedale) Wählen Sie die Pedalsatz-Konfiguration	FLOOR (BODEN): Bodenposition (Standard) INV. (UMGEKEHRT): hängende Position (Gas- und Kupplungspedale sind vertauscht)
	1 Anzeige	TEMP (Temperatur) Motortemperatur	Motortemperatur des Rennlenkers in Echtzeit angezeigt
	1 Option	RESET (Zurücksetzen) Setzt das Rennlenkrad in den Standardmodus zurück.	N: Nein Y: Ja Wählen Sie Y, und drücken Sie dann die MODE-Taste (9). Das Rennlenkrad wird zurückgesetzt, wenn EXIT (Beenden) auf dem Bildschirm erscheint.

FFB-PROFILDIAGRAMM

FFB 1
Der FFB 1-Effekt bietet lineares Force Feedback. Die Kraft, die Sie spüren, ist zu 100 % proportional zur vom Spiel angeforderten Kraft.

FFB 2 und FFB 3
Die FFB 2- und FFB 3-Effekte verstärken das Force Feedback, um die Kraft, die Sie spüren, im Verhältnis zur vom Spiel angeforderten Kraft zu betonen.
Bitte beachten Sie:

• Bestätigen Sie Ihre Auswahl durch Drücken der MODE-Taste (9): EXIT (Beenden) wird angezeigt, bevor Sie zu Ihrem Standardbildschirm zurückkehren.
• Die Richtungstasten (7) sind in Spielen und in der Konsolenoberfläche deaktiviert, wenn die MODE-Taste aktiviert ist.

DISPLAY-TASTE

KONFIGURIEREN DER ANZEIGE VON TELEMETRIEDATEN
(in PC-Spielen, die mit der Anzeige kompatibel sind)
Hinweis:

• Die Liste der PC-Spiele, die mit dem T-RDD (Thrustmaster Race Dash Display) Bildschirm kompatibel sind, finden Sie hier: https://support.thrustmaster.com (im Abschnitt Racing Wheels/T248/Spieleinstellungen). Diese Liste wird regelmäßig aktualisiert.
• Die DISPLAY-Taste funktioniert nur in diesen Spielen.
• Die DISPLAY-Taste ist derzeit nicht mit Xbox-Konsolen kompatibel.

Drücken Sie die DISPLAY-Taste (11), um das DISPLAY-Menü aufzurufen.
Nur die letzten beiden Segmente werden angezeigt, wenn Sie sich in diesem Menü befinden.

Verwenden Sie die Richtungstasten (7) in diesem Menü wie folgt:

Navigation		Bildschirm	Informationen/Optionen
5 Stufen	Keine	Gangschaltung
	Keine	GESCHWINDIGKEIT Geschwindigkeit
	5 Anzeigeoptionen über die Segmente	RPM RPM und Wahl der Anzeige über die 9 Segmente	REV >>: links nach rechts REV <<: rechts nach links REV ><: außen zur Mitte REV <>: Mitte nach außen REV --: keine Anzeige auf den Segmenten
	2 Optionen	POS Position	DRI: Position im Rennen LAP: Rundenanzahl
	3 Optionen	ZEIT Zeit	PBL: beste persönliche Rundenzeit C L: aktuelle Rundenzeit L L: letzte Rundenzeit

Hinweis:

• Bestätigen Sie Ihre Auswahl durch Drücken der DISPLAY-Taste (11).
• Die Richtungstasten (7) sind in Spielen und in der Konsolen-Benutzeroberfläche deaktiviert, wenn die DISPLAY-Taste aktiviert ist.

Bevor Sie dieses Produkt verwenden, lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Stromschlag

• Bewahren Sie das Produkt an einem trockenen Ort auf und setzen Sie es weder Staub noch Sonnenlicht aus.
• Verdrehen oder ziehen Sie nicht an den Anschlüssen und Kabeln.
• Verschütten Sie keine Flüssigkeiten auf dem Produkt oder seinen Anschlüssen.
• Schließen Sie das Produkt nicht kurz.
• Zerlegen Sie das Produkt niemals; werfen Sie es nicht ins Feuer und setzen Sie es keinen hohen Temperaturen aus.
• Verwenden Sie kein anderes Netzkabel als das, das mit Ihrem Rennlenkrad geliefert wurde.
• Verwenden Sie das Netzkabel nicht, wenn das Kabel oder seine Anschlüsse beschädigt, gespalten oder gebrochen sind.
• Stellen Sie sicher, dass das Netzkabel richtig in eine Steckdose gesteckt und ordnungsgemäß mit dem Anschluss an der Rückseite der Rennlenkrad-Basis verbunden ist.
• Öffnen Sie das Rennlenkrad nicht: Es befinden sich keine vom Benutzer zu wartenden Teile darin. Jegliche Reparaturen müssen vom Hersteller, seinem autorisierten Vertreter oder einem qualifizierten Techniker durchgeführt werden.
• Verwenden Sie nur vom Hersteller angegebene Befestigungssysteme/Zubehörteile.
• Wenn das Rennlenkrad ungewöhnlich funktioniert (wenn es abnormale Geräusche, Hitze oder Gerüche abgibt), stellen Sie die Verwendung sofort ein, ziehen Sie das Netzkabel aus der Steckdose und trennen Sie die anderen Kabel.
• Wenn Sie das Rennlenkrad längere Zeit nicht benutzen, ziehen Sie das Netzkabel aus der Steckdose.
• Die Steckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
  Verwenden Sie nur das in der Bedienungsanleitung aufgeführte Netzteil.

Informationen zum Netzteil

Lüftungsschlitze
Stellen Sie sicher, dass keine der Lüftungsschlitze an der Basis des Rennlenkrads blockiert sind. Für eine optimale Belüftung stellen Sie sicher, dass Sie Folgendes tun:

• Positionieren Sie die Lenkradbasis mindestens 10 cm von Wandoberflächen entfernt.
• Stellen Sie die Basis nicht in enge Räume.
• Decken Sie die Basis nicht ab.
• Lassen Sie keinen Staub an den Lüftungsschlitzen ansammeln.

Aus Sicherheitsgründen, verwenden Sie das Pedalset niemals barfuß oder nur mit Socken an den Füßen.
THRUSTMASTER^® LEHNT JEDE VERANTWORTUNG IM FALLE VON VERLETZUNGEN AB, DIE DURCH DIE VERWENDUNG DES PEDALSETS OHNE SCHUHE ENTSTEHEN.

Verletzungen durch Force Feedback und wiederholte Bewegungen
Das Spielen mit einem Force Feedback Rennlenkrad kann Muskel- oder Gelenkschmerzen verursachen. Um Probleme zu vermeiden:

• Vermeiden Sie lange Spielzeiten.
• Legen Sie nach jeder Stunde Spielzeit 10 bis 15-minütige Pausen ein.
• Wenn Sie Müdigkeit oder Schmerzen in Ihren Händen, Handgelenken, Armen, Füßen oder Beinen verspüren, hören Sie auf zu spielen und ruhen Sie sich ein paar Stunden aus, bevor Sie wieder beginnen.
• Wenn die angegebenen Symptome oder Schmerzen beim erneuten Spielen anhalten, hören Sie auf zu spielen und konsultieren Sie Ihren Arzt.
• Außerhalb der Reichweite von Kindern aufbewahren.
• Lassen Sie während des Spiels immer beide Hände korrekt auf dem Lenkrad positioniert, ohne sie vollständig loszulassen.
• Legen Sie während des Spiels niemals Ihre Hände oder Finger unter die Pedale oder in die Nähe des Pedalsets.
• Legen Sie während der Kalibrierung und des Spiels niemals Ihre Hand oder Ihren Arm durch die Öffnungen des Rennlenkrads.
• Stellen Sie sicher, dass die Basis des Rennlenkrads gemäß den Anweisungen dieses Handbuchs ordnungsgemäß befestigt ist.

Produkt nur von Benutzern ab 14 Jahren zu handhaben

SCHWERES PRODUKT
Achten Sie darauf, das Produkt nicht auf sich selbst oder andere fallen zu lassen!

Quetschgefahr am Pedalset beim Spielen

• Bewahren Sie das Pedalset außerhalb der Reichweite von Kindern auf.
• Legen Sie während des Spiels niemals Ihre Finger auf oder in die Nähe der Seiten der Pedale.
• Legen Sie während des Spiels niemals Ihre Finger auf oder in die Nähe der hinteren Basis des Pedals.
• Legen Sie während des Spiels niemals Ihre Finger auf oder in die Nähe der vorderen Basis des Pedals.

Quetschgefahr am Pedalset, wenn nicht gespielt wird

• Bewahren Sie das Pedalset an einem sicheren Ort und außerhalb der Reichweite von Kindern auf.

T3PM PEDALSET

TECHNISCHE MERKMALE

1. Pedalset
2. Zusätzliche harte Feder (schwarz)
3. 2,5 mm Inbusschlüssel
4. Federhaltstab
5. Oberer Haltekopf mit Unterlegscheibe
6. Elastomer-Dämpfungsring (weiß – Shore 70)
7. Oberer Kunststoffabstandshalter (rot)
8. Weiche Feder (silber – standardmäßig installiert)
9. Unterer Kunststoffabstandshalter (rot)

AUTOMATISCHE KALIBRIERUNG DES PEDALSETS

• Schließen Sie das Pedalset niemals an die Basis des Rennlenkrads an (oder trennen Sie es von der Basis), wenn es mit der Xbox-Konsole verbunden ist oder während des Spiels (dies könnte zu einer fehlerhaften Kalibrierung führen). Schließen Sie das Pedalset immer an, bevor Sie das Rennlenkrad an die Konsole anschließen.
• Sobald die Kalibrierung des Rennlenkrads abgeschlossen und das Spiel gestartet wurde, werden die Pedale nach einigen Betätigungen automatisch kalibriert.
• Betätigen Sie die Pedale niemals während der Selbstkalibrierungsphase des Rennlenkrads oder während ein Spiel lädt! Dies könnte zu einer fehlerhaften Kalibrierung führen.

Falls Ihr Rennlenkrad und/oder Pedalset nicht richtig funktionieren oder fehlerhaft kalibriert zu sein scheinen:
Schalten Sie Ihre Konsole aus und trennen Sie das Rennlenkrad vollständig. Schließen Sie dann alle Kabel (einschließlich des Netzteils und des Pedalsets) wieder an und starten Sie Ihre Konsole und Ihr Spiel neu.

BEFESTIGUNG DES PEDALSETS AN EINEM HALTER ODER COCKPIT

Das Pedalset kann mithilfe der fünf M6-Gewindebohrungen an der Unterseite der Basis an verschiedenen kompatiblen Halterungen (separat erhältlich) befestigt werden. Schrauben Sie dazu mindestens zwei M6-Schrauben (nicht im Lieferumfang enthalten) durch die Auflagefläche der Halterung in die Gewindebohrungen an der Unterseite der Pedalset-Basis.

Die Länge der M6-Schrauben darf die Dicke Ihrer Halterung um nicht mehr als 0,47 Zoll/12 mm überschreiten, um eine Beschädigung der internen Komponenten des Pedalsets zu vermeiden.

Die Einrichtungsdiagramme für das Pedalset in Cockpits und anderen Halterungen finden Sie unter https://support.thrustmaster.com: klicken Sie auf Racing Wheels (Rennlenkräder)/T3PM, und dann auf Template - Cockpit setup (Vorlage - Cockpit-Einrichtung).

EINSTELLEN DES PEDALSETS

Jedes der drei Pedale umfasst:

• Pedalarm(10) mit zwei Perforationen.
• Kunststoff-Kopfhalterung(11) (zwischen Kopf und Arm platziert) mit vier Perforationen.
• Metallkopf(12) mit mehreren Perforationen (neun für das Gaspedal – sechs für die Bremse – sechs für die Kupplung).

ACHTUNG: Um Kalibrierungsprobleme zu vermeiden, trennen Sie immer das USB-Kabel Ihres Lenkrads von der Konsole oder dem PC, bevor Sie Einstellungen an Ihrem Pedalset vornehmen.

Einstellen der HÖHE des Gaspedals

• Lösen Sie mit dem mitgelieferten 2,5 mm Inbusschlüssel (3) die beiden Schrauben, die den Metallkopf (12) und seine Halterung (11) fixieren.
• Wählen Sie Ihre bevorzugte Höhenposition, setzen Sie dann die Schrauben wieder ein und ziehen Sie sie fest, sodass der Metallkopf (12) und seine Halterung (11) fest sitzen.


Einstellen des ABSTANDS der drei Pedale

• Lösen Sie mit dem mitgelieferten 2,5 mm Inbusschlüssel (3) die beiden Schrauben, die den Metallkopf (12) und seine Halterung (11) fixieren.
• Wählen Sie Ihre bevorzugte Position (links, mittig oder rechts), setzen Sie dann die Schrauben wieder ein und ziehen Sie sie fest, sodass der Metallkopf (12) und seine Halterung (11) fest sitzen.

Beispiele zur Veranschaulichung des Bremspedals:

Anzahl der möglichen Abstandspositionen pro Pedal:

• Drei für das Gaspedal
• Drei für das Bremspedal
• Drei für das Kupplungspedal

Einstellen der NEIGUNG der Pedale

• Lösen Sie mit dem mitgelieferten 2,5 mm Inbusschlüssel (3) die beiden Schrauben, die den Metallkopf (12) und seine Halterung (11) fixieren.
• Drehen Sie die Kunststoff-Kopfhalterung (11) um 180°, setzen Sie dann die Schrauben wieder ein und ziehen Sie sie fest, sodass der Metallkopf (12) und seine Halterung (11) fest sitzen.

Beispiele zur Veranschaulichung des Gaspedals:

Anzahl der möglichen Neigungspositionen pro Pedal:

• Zwei für das Gaspedal
• Zwei für das Bremspedal
• Zwei für das Kupplungspedal

ENTHALTENES BREMSFEDER-SET

4 mögliche Konfigurationen und Einstellungen für die Bremsdruckkraft
Diese Modifikation ermöglicht Ihnen ein unterschiedliches Gefühl und einen anderen Widerstand beim Bremsen.
Sie können wählen, ob Sie sie installieren möchten oder nicht, je nach Ihren Vorlieben.

1. Ziehen Sie kräftig am unteren Kunststoffabstandshalter (9), um die Feder zu komprimieren und den Federhaltstab (4) aus seiner Position zu entfernen.
   Methode 1:

   Methode 2:

2. Positionieren Sie die verschiedenen Elemente auf dem Federhaltstab (4) neu.
   Beginnen Sie mit dem unteren Kunststoffabstandshalter (9), Ihrer gewählten Feder (2) oder (8) und dann dem oberen Kunststoffabstandshalter (7).
3. Installieren Sie nach Ihrer gewählten Konfiguration den Elastomer-Dämpfungsring (6).
4. Passen Sie den oberen Haltekopf mit Unterlegscheibe (5) an und positionieren Sie ihn in seiner Halterung.
5. Komprimieren Sie die Feder kräftig, um den Federhaltstab (4) in seine Position zu bringen


Ein Video zum Wechsel der Feder finden Sie unter https://support.thrustmaster.com: klicken Sie auf Racing Wheels (Rennlenkräder)/T3PM.

Bevor Sie dieses Produkt verwenden, lesen Sie dieses Handbuch bitte sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.
Aus Sicherheitsgründen dürfen Sie das Pedalset niemals barfuß oder nur mit Socken an den Füßen benutzen.
THRUSTMASTER ® LEHNT JEDE VERANTWORTUNG IM FALLES VON VERLETZUNGEN AB, DIE AUS DER BENUTZUNG DES PEDALSETS OHNE SCHUHE RESULTIEREN.

Quetschgefahr am Pedalset während des Spiels

• Bewahren Sie das Pedalset außerhalb der Reichweite von Kindern auf.
• Legen Sie während des Spiels niemals Ihre Finger auf oder in die Nähe der **Seiten** der Pedale.
• Legen Sie während des Spiels niemals Ihre Finger auf oder in die Nähe der **hinteren Basis** des Pedals.
• Legen Sie während des Spiels niemals Ihre Finger auf oder in die Nähe der **vorderen Basis** des Pedals.

TECHNISCHER SUPPORT
https://support.thrustmaster.com
UK: 020 3147 4889
US: (866) 889-5036
Kanada: 866-889-2181

Referenzen

• Thrustmaster – Technische Support-Website

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Thrustmaster T248 Handbuch herunterladen

Verfügbare Sprachen
