HINWEISE ZUM AUSBALANCIEREN, KONFIGURIEREN UND BEDIENEN DES DJI RSC 2

Zusammengestellt von David Tamés, zuletzt überarbeitet am 27. Oktober 2024 (r4), die aktuellsten Versionen dieses Dokuments können Sie hier herunterladen: https://writingwithacamera.com/download/wwac-dji-rsc-2-notes.pdf
Haben Sie Vorschläge zur Verbesserung dieser Hinweise? Bitte senden Sie diese an d.tames@northeastern.edu.

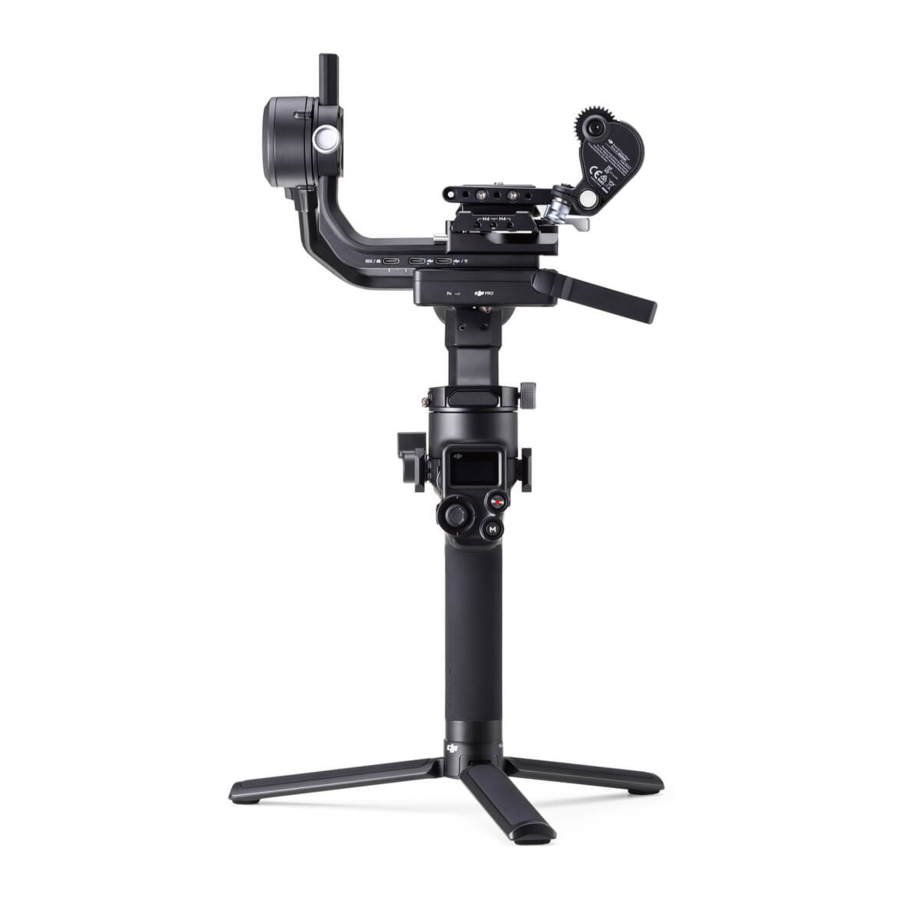

Der DJI RSC 2 ist ein leichter und tragbarer 3-Achsen-Gimbal für
spiegellose Kameras. Diese Hinweise sollen Ihnen helfen, diesen Gimbal zu verwenden und einen Ausgangspunkt für Ihre eigenen Checklisten und Notizen bieten.
Wenn Sie den Gimbal zum ersten Mal verwenden, lesen Sie die Sicherheitshinweise im DJI RSC 2 Handbuch (siehe SCHLÜSSELREFERENZEN unten). Diese Hinweise sollen das offizielle Handbuch und die Tutorials von DJI ergänzen, nicht ersetzen. Dieses Dokument ist gemeinfrei; der Autor übernimmt keine ausdrückliche oder stillschweigende Garantie für die Eignung oder Richtigkeit der Informationen in diesem Dokument.

KOMPATIBLE KAMERA- UND OBJEKTIVKOMBINATIONEN

Informationen zur RSC 2-Kompatibilität (Kameras, Objektive sowie Kamerafunktionen und erforderliche Kabel) finden Sie unter: https://www.dji.com/support/compatibility?product=rsc-2 und es ist wichtig zu beachten, dass dieser Gimbal mit Nutzlasten, die schwerer sind, als er dafür ausgelegt wurde, nicht ordnungsgemäß funktioniert.
Kombinationen wie die Sony a7iii mit dem Sigma 24-70 f/2.8 Objektiv können mit dem RSC 2 verwendet werden, diese Kombination steht jedoch nicht auf der Empfehlungsliste von DJI. Ich schlage vor, Sie werden es einfacher und angenehmer finden, den RSC 2 mit einer leichteren Nutzlast zu bedienen. Aus diesem Grund ist das Zeiss 35mm f/2.8 Festbrennweitenobjektiv derzeit in den Kits des CAMD Media Center enthalten. Ich empfehle dieses Objektiv gegenüber dem schweren Zoom, wenn Sie den RSC 2 verwenden.
Wenn Sie planen, Ihren eigenen Gimbal zu kaufen, oder bereits einen besitzen, schlage ich vor, sich die kundenspezifischen Zahnkränze für Ihre Objektive von Follow Focus Gears anzusehen: https://followfocusgears.com/, dies wird die Verwendung des Follow Focus Motors verbessern, falls Sie einen verwenden.

SCHLÜSSELREFERENZEN

DJI hat eine Tutorials-Playlist auf YouTube veröffentlicht, die ausgezeichnete Einstiegspunkte für die Verwendung des RSC 2 bietet: https://youtube.com/playlist?list=PL65kukZorPdMczVNuGFN_mpfg1hucD7aM&si=vLRTco5CNqRZe5NF

DJI RSC 2 DIAGRAMM

DIAGRAMM

  1. Neigemotor
  2. Neigearretierung
  3. Bildschirm
  4. Seitenrad
  5. Kamerasteuertaste
  6. M-Taste
  7. Joystick
  8. Erweiterter Griff/Stativ
  9. Zurück-Taste
  10. M4/NATO-Anschluss
  11. Arretierknopf
  12. Untere Schnellwechselplatte
  13. Obere Schnellwechselplatte
  14. Bildübertragungs-/Fokusmotor-Anschluss (USB-C)
  15. Fokusmotor-Anschluss (USB-C)
  16. RSS-Kamerasteuerungsanschluss (USB-C)
  17. Vorderes Rad
  18. Auslöser
  19. Ein-/Aus-Taste
  20. Stromanschluss (USB-C)
  21. Schwenkarretierung
  22. Schwenkmotor
  23. Roll-Arretierung
  24. Rollmotor

FOKUSMOTOR-DIAGRAMM

FOKUSMOTOR-DIAGRAMM

  1. Kommunikationsanschluss
  2. Statusanzeige
  3. Arretierknopf
  4. Zahnrad
  5. 12mm Stangenhalterung
  6. 12mm Stange
  7. Zahnkranz (für Objektive ohne 0,8m Zahnräder)

EINRICHTEN DES RSC 2

  1. Installieren Sie die DJI App auf Ihrem Smartphone (bitte ändern Sie NICHT das Standardpasswort des Gimbals)
  2. Packen Sie den Gimbal aus, folgen Sie den Schritten im RSC 2 | Unboxing Tutorial: https://www.youtube.com/watch?v=0jnvTo81nTU wenn dies Ihr erstes Mal ist.
  3. Befestigen Sie das Stativ am Griff.
  4. Überprüfen Sie den Akkustand (wird auf dem LCD-Display angezeigt; beginnen Sie die Verwendung mit vollem Akku (am oberen/seitlichen Teil des Griffs befindet sich eine USB-Buchse zum Laden))
  5. Kamera auf Kameraträgerplatte montieren (bei Bedarf mit Riser)
  6. Schieben Sie die Kamera-/Plattenbaugruppe auf die Kamerahalterung
  7. Installieren Sie eine Objektivstütze für zusätzliche Stabilität
  8. Verbinden Sie das passende Kamerasteuerungskabel zwischen Kamera und Gimbal (dies ermöglicht Kamerafunktionen wie start/stop (Starten/Stoppen) und trigger auto focus (Autofokus auslösen), abhängig von der Kamera) [Für Sony a7iii verwenden Sie das USB-C Kamerasteuerungskabel]
  9. Konfigurieren Sie Ihre Kamera für die Fernsteuerung über USB [Für Sony a7iii im Setup-Menü Seite 4 konfigurieren Sie USB Control = PC Remote (PC Fernbedienung), Sie können start/stop (Starten/Stoppen) auslösen, trigger autofocus (Autofokus auslösen), set ISO/Shutter/Aperture (ISO/Verschlusszeit/Blende einstellen), focus control will not work (Fokussteuerung funktioniert nicht), bleiben Sie also beim Autofokus]
  10. [OPTIONAL] Fokusmotor installieren, erfordert Riser und Stange (siehe KONFIGURIEREN UND VERWENDEN DES FOKUSMOTORS unten) [halten Sie sich am Anfang an die "minimalist configuration" (minimalistische Konfiguration) und verwenden Sie Autofokus mit den Funktionen Bereichsauswahl / Punkt oder Verfolgung]

AUSBALANCIEREN DES RSC 2

Wenn Sie den Gimbal zum ersten Mal ausbalancieren, beginnen Sie mit dem Ansehen des RSC 2 Balancing Tutorials: https://youtu.be/ eAUlOoywsTU?si=QpyNSHhTni0zYYFq und führen Sie das Ausbalancierungsritual durch.
Ausbalancieren. Der Gimbal gilt als ausbalanciert, wenn die am Gimbal montierte Kamera in jedem Winkel, in dem sie sich entlang der drei Achsen bewegt, stabil bleibt.
Die Reihenfolge zum Ausbalancieren der Achsen ist:

  1. Den vertikalen Neigungswinkel ausbalancieren;
  2. Die Tiefe für die Neigeachse ausbalancieren;
  3. Die Rollachse ausbalancieren;
  4. Die Schwenkachse ausbalancieren.

Balance Test (Balance-Test). Nach dem Ausbalancieren des RSC 2 sollten Sie die DJI App starten, sich mit dem Standardpasswort "12345678" (12345678) mit dem Gimbal verbinden und dann den Balance Test (Balance-Test) ausführen. Schlägt der Test fehl, balancieren Sie erneut aus, die App zeigt Ihnen an, welche Achse unausbalanciert ist.
Auto Tune (Auto-Abstimmung). Sobald der Gimbal den Balance Test (Balance-Test) bestanden hat, führen Sie Auto Tune (Auto-Abstimmung) aus und schon können Sie loslegen. Auto Tune (Auto-Abstimmung) kann ohne die App gestartet werden, indem Sie den Auslöser gedrückt halten, während Sie die M Button (M-Taste) gedrückt halten, und Auto Tune (Auto-Abstimmung) beginnt.
Akkustand prüfen — Der Akkustand wird auf dem LCD-Display angezeigt. Überprüfen Sie den Akkustand, wenn Sie den Gimbal in Empfang nehmen, und laden Sie ihn bei Bedarf vor der Verwendung auf.

BETRIEB DES RSC 2

Wenn Sie das Gimbal zum ersten Mal verwenden, sehen Sie sich das Video „How to Use DJI RSC 2“ (Verwendung des DJI RSC 2) an: https://www.youtube.com/watch? v=OxWl_cAMW5s, bevor Sie etwas anderes tun. Die folgende Zusammenfassung beschreibt die Funktion der verschiedenen Tasten und Bedienelemente am RSC 2:

  • Achsensperren — Stellen Sie immer sicher, dass die Schwenkachsensperre, Neigungsachsensperre und Rollachsenperre vor dem Einschalten gelöst sind. Stellen Sie sicher, dass sie nach dem Ausschalten und vor dem Verpacken oder Transport wieder eingerastet sind.
  • Ein-/Ausschalter — Halten Sie den Ein-/Ausschalter gedrückt, um das Gerät ein- und auszuschalten; wenn Sie einen Piepton hören, ist der RSC 2 eingeschaltet und nimmt einige Anpassungen vor. Drücken Sie den Ein-/Ausschalter zweimal, um den Schlafmodus (sleep mode) zu aktivieren oder zu deaktivieren. Nach dem Einschalten zeigt der Bildschirm des RSC 2 automatisch die Startseite (home page) an, auf der Sie den aktuellen Benutzermodus (user mode), das Symbol für den Schlafmodus (sleep mode icon) und den aktuellen Batteriestand (battery level) in der oberen Statusleiste sowie den Verfolgungsmodus (Follow Mode) und die Verfolgungsgeschwindigkeit (Follow Speed) sehen können.
  • Zurück-Taste — Drücken Sie, um den aktuellen Bildschirm zu verlassen.
  • Seitliches Drehrad — Drücken Sie, um das Menü aufzurufen, drehen Sie, um durch die Optionen zu scrollen, und drücken Sie, um eine Auswahl zu treffen.
  • Joystick — Verwenden Sie ihn, um die Bewegung des Gimbals zu steuern.
  • M-Taste — Drücken Sie, um ein Benutzerprofil (user profile) auszuwählen. Es können drei Benutzerprofile programmiert werden, standardmäßig sind sie wie folgt konfiguriert: M1 — PF, mittlere Geschwindigkeit; M2 — PTF, mittlere Geschwindigkeit; M3 — FPV, mittlere Geschwindigkeit (eine Erklärung jedes Modus finden Sie weiter unten unter RSC 2 FOLLOW MODES).
  • Kamerasteuerungstaste — Halb drücken, um den Autofokus zu aktivieren, einmal drücken, um die Aufnahme zu starten oder zu stoppen, oder gedrückt halten, um ein Foto aufzunehmen. Sie müssen die Kamera mit dem entsprechenden Kamerasteuerkabel an das Gimbal anschließen.
  • Auslöser — Einmal drücken, um ActiveTrack zu starten; zweimal drücken, um das Gimbal zu zentrieren; dreimal drücken, um das Gimbal um 180° zu drehen und den Selfie-Modus (selfie mode) zu aktivieren.
  • Vorderes Drehrad — Die Standardfunktion des vorderen Drehrads am DJI RSC 2 ist die Steuerung des Kamerafokus. Mit zusätzlichen Einstellungen kann dieses Drehrad auch zur Steuerung des Fokusmotors, der ISO, der Blende und der Rollachse verwendet werden.
  • So wählen Sie den Verfolgungsmodus (Follow Mode) aus — Drücken Sie das seitliche Drehrad links vom Bildschirm, um das Hauptmenü (main menu) aufzurufen, das die Einstellungen für Verfolgungsmodus (Follow Mode), Auto Tune, den Joystick, das vordere Drehrad und erweiterte Einstellungen (Advanced Settings) enthält.
  • Sperrmodus (Lock mode) — Halten Sie den Auslöser gedrückt, um den Sperrmodus (Lock mode) zu aktivieren. In diesem Modus bleibt die Kamera immer in dieselbe Richtung ausgerichtet, unabhängig davon, wie sich der Griff bewegt. Der Sperrmodus (Lock mode) ermöglicht Aufnahmen, die Tracking oder Pan Follow beinhalten.
  • Kameraausrichtung neu zentrieren — Drücken Sie den Auslöser zweimal, um die Kamera auf die ursprüngliche Ausrichtung zurückzusetzen.
  • Sportmodus (Sport mode) — Halten Sie die M-Taste gedrückt, um den Sportmodus (Sport mode) zu aktivieren, in dem das Gimbal ein sich schnell bewegendes Motiv verfolgt. Wenn Sie im Sportmodus (Sport mode) bleiben möchten, tippen Sie zweimal auf den Auslöser, während Sie die M-Taste gedrückt halten. Führen Sie dieselbe Aktion aus, um den Sportmodus (Sport mode) zu verlassen.
  • Porträtmodus (Portrait mode) — Tippen Sie zweimal auf die M-Taste. Die Schwenk- und Neigungsachsen drehen sich um 90°, sodass die Kamera vertikal ausgerichtet ist. Tippen Sie zweimal auf die M-Taste, um den Porträtmodus (Portrait mode) zu verlassen.
  • 3D Roll 360 Modus (3D Roll 360 Mode) — Drücken Sie die M-Taste dreimal, um den 3D Roll 360 Modus (3D Roll 360) zu aktivieren oder stellen Sie den Verfolgungsmodus (Follow Mode) auf dem Bildschirm auf 3D Roll 360 ein. In diesem Modus dreht sich die Neigungsachse um 90° nach oben und ist bereit für eine 360°-Rotation. Drücken Sie den Joystick nach links oder rechts, und die Kamera führt eine 360°-Rotation aus. Drücken Sie den Joystick zweimal nach links oder rechts, und die Kamera dreht sich mit konstanter Geschwindigkeit weiter. Tippen Sie zweimal auf den Auslöser, und das Gimbal stoppt automatisch, sobald es sich in einer horizontalen Richtung befindet. Tippen Sie dreimal auf den Auslöser, und das Gimbal stoppt automatisch, sobald die Kameraansicht umgekehrt ist. Wiederholen Sie den Vorgang, um den 3D Roll 360 Modus (3D Roll 360) zu verlassen.

RSC 2 VERFOLGUNGSMODI

Der RSC 2 unterstützt die folgenden Verfolgungsmodi:

  • PF (M1 Standard): Pan-Follow; nur die Schwenkachse folgt der Bewegung des Griffs, andernfalls bleibt die Kamera still.
  • PTF (M2 Standard): Pan- und Tilt-Follow; sowohl die Schwenk- als auch die Neigungsachse folgen der Bewegung des Griffs.
  • FPV (M3 Standard): Pan-, Tilt- und Roll-Follow; alle drei Achsen folgen der Bewegung des Griffs.
  • 3D Roll 360: Aktivieren, um Aufnahmen zu machen, während sich die Kamera um 360° dreht.
  • Porträt: Aktivieren, um im Porträtmodus aufzunehmen.
  • Benutzerdefiniert: Achsenverfolgung nach Bedarf aktivieren oder deaktivieren.

BENUTZERDEFINIERTE RSC 2 KONFIGURATION UND SPEICHERN VON KONFIGURATIONEN IN DEN BENUTZERPROFILEN M1, M2, M3

Informationen zur Anpassung der Verfolgungsmodi (follow modes) und Verfolgungsgeschwindigkeiten (follow speeds) sowie einer Vielzahl erweiterter Einstellungen und Modi finden Sie im Handbuch oder in den Tutorials. Sie können den RSC 2 anpassen und Ihre Konfigurationen in drei Benutzerprofilen (user profiles) speichern: M1, M2 und M3. Dies ermöglicht Ihnen, je nach Ihren Vorlieben und Ihrem Aufnahmestil zwischen benutzerdefinierten Konfigurationen zu wechseln. Für den Anfang bieten die Standardeinstellungen jedoch einen recht guten Ausgangspunkt.

VERPACKEN DES RSC 2

Das Kit enthält viele Kleinteile. Achten Sie darauf, diese nicht zu verlieren, um keine Ersatzgebühr zahlen zu müssen. Kleine Schrauben sollten wieder in die Kunststoffbeutel mit Reißverschluss zurückgelegt werden.
Legen Sie alle Komponenten an denselben Ort und in derselben Konfiguration zurück, wie Sie sie vorgefunden haben. Überprüfen Sie den Kit-Inhalt anhand der Teileliste beim Ausleihen, Einrichten und Verpacken.

TIPPS FÜR EINE EFFEKTIVERE NUTZUNG VON KAMERABEWEGUNGEN MIT DEM RSC 2

  1. Führen Sie langsame Bewegungen aus — es sei denn, schnelle Bewegungen sind aus einem bestimmten Grund erforderlich.
  2. Führen Sie gleichmäßige Bewegungen aus — vermeiden Sie ein wackeliges Gehen, gehen Sie flüssig, halten Sie die Knie gebeugt und gehen Sie von Ferse zu Zeh (üben Sie dies).
  3. Fragen Sie sich, warum überhaupt Bewegung? Denken Sie an Vordergrund, Motiv und Hintergrund, was bewirkt die Bewegung metaphorisch? Warum bewegen Sie die Kamera? Was enthüllen Sie? Was verstecken Sie? Was bedeutet die Bewegung?
  4. Der Unterschwenkmodus (Underslung mode) ist gut geeignet, um das Gimbal tief über dem Boden zu halten.
  5. Stellen Sie Modi für benutzerdefinierte Einstellungen ein; die Reaktionsfähigkeit des Gimbals hat einen großen Einfluss auf Ihre Videos.
  6. Erwägen Sie Aufnahmen durch, unter oder um Objekte herum, nutzen Sie diese erneut als Teil Ihrer bewegten Komposition, fragen Sie sich, was diese Bewegung bedeutet? Warum bewegen Sie sich?

KONFIGURIEREN UND VERWENDEN DES FOKUSMOTORS

Dieser Abschnitt wurde noch nicht geschrieben, aber das Handbuch ist diesbezüglich unkompliziert, oder werfen Sie einen Blick auf das Tutorial „How to Use the DJI Ronin Focus Motor“ (Verwendung des DJI Ronin Fokusmotors): https://www.youtube.com/watch?v=3yQJ_9T7na4

WICHTIGE ANSEHENSWERTE VIDEOS

Haben Sie ein Tutorial-Video gefunden, das Ihnen wirklich gefällt und das nicht in diesen Notizen aufgeführt ist, von dem Sie aber denken, dass es auf diese Liste gehört? Bitte teilen Sie es!

KOMPONENTEN IM KIT

Die im Umriss dargestellten Artikel sind im Basic Kit (Basiskit) enthalten, das im CAMD Media Center erhältlich ist.
Bitte erkundigen Sie sich beim Personal des CAMD Media Center nach Details, da der Bestand Änderungen unterliegen kann.

BASIS-KIT BESTANDSLISTE

Zeiss 35mm f/2.8 Objektiv (Sony E-Mount)
DJI Ronin-SC 2 Gimbal mit integriertem Akku
Verlängerungsgriff/Stativ
Objektivstabilisator und Befestigungsschraube
Schnellwechselplatte (Arca Swiss/Manfrotto) Kameraerhöhung und 1/4-20 × 1 Schraube Videokabelpaket:
Mini-HDMI-zu-HDMI-Kabel (7,9")
Mini-HDMI-zu-Mini-HDMI-Kabel (7,9")
Mini-HDMI-zu-Micro-HDMI-Kabel (7,9")
USB Typ C-zu-USB Typ A Ladekabel
Multikamera-Steuerkabel (USB Typ-C)
Tragetasche

ZUBEHÖR-KIT-INHALT

Zusätzliche Artikel im "Additional Accessories Kit" (Zusätzliches Zubehör-Kit)
RavenEye Bildübertragungssystem
Fokusmotor
15mm Stange für Fokusmotor
15mm Stangenhalterung
Fokus-Zahnriemen (2er-Pack)
Klettverschluss (2er-Pack)
Telefonhalter
Objektivstabilisator und Befestigungsschraube
Schnellwechselplatte (Arca Swiss/Manfrotto) Schrauben:
3mm Inbusschlüssel
D-Ring Kamerabefestigungsschraube (1/4"-20) × 2
M4 Schraube × 6
RSC 2 Achsarmknopf × 2
Videokabel:
Mini-HDMI zu HDMI Kabel (7.9")
Mini-HDMI zu Mini-HDMI Kabel (7.9")
Mini-HDMI zu Micro-HDMI Kabel (7.9")
Kamerasteuerungskabel:
Multikamera-Steuerungskabel (Sony Multi)
Multikamera-Steuerungskabel (Micro-USB)
Multikamera-Steuerungskabel (Mini-USB)
Transportkoffer
