dji Ronin Handbuch

DJI Ronin Assistant App herunterladen

Laden Sie die DJI Ronin Assistant App herunter und installieren Sie sie.

Suchen Sie im App Store nach "DJI Assistant" und befolgen Sie dann die Anweisungen zur iOS-Installation.

iOS 6.1 oder höher

Einleitung

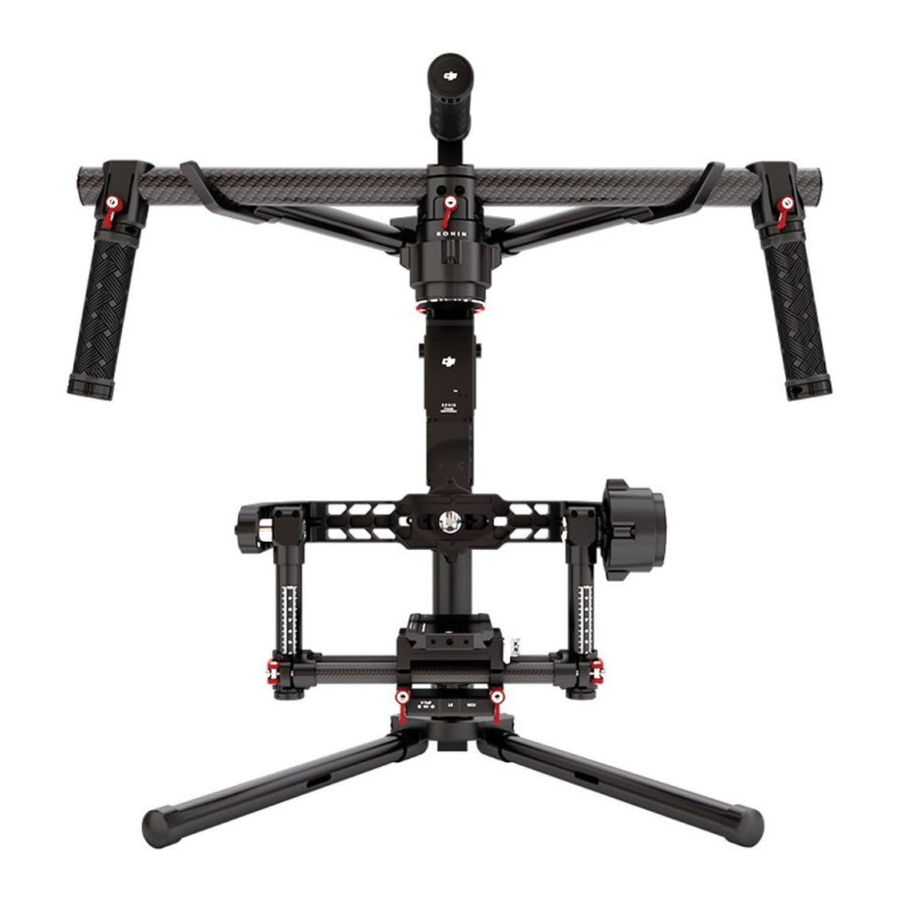

Der DJI Ronin ist das Ergebnis jahrelanger Stabilisierungserfahrung, die in unsere bisher fortschrittlichste Kamerastabilisierungsplattform eingeflossen ist. Die im DJI Ronin integrierte Technologie ermöglicht die Montage einer Vielzahl von Kameras unterschiedlicher Größe und Gewicht für eine führende Stabilisierung. Wir haben Jahre voller Leidenschaft und Begeisterung in den Ronin gesteckt, um dem Markt professioneller Kameraleute eine erstklassige Bewegungsübertragung und Stabilität zu bieten.

Ein bürstenloses Gimbal-Stabilisierungssystem besteht nicht einfach aus drei bürstenlosen Motoren, die sich auf drei Achsen bewegen. Die Motoren arbeiten mit Positionsrückmeldung und der IMU (Inertial Measurement Unit), um mit unserem speziellen 32-Bit-Prozessor zu kommunizieren, der Bewegungsberechnungen in Millisekunden verarbeitet. Dies führt zu einer Steuerungs- und Stabilisierungsgenauigkeit von bis zu 0,02 Grad der übertragenen Bewegung, was bedeutet, dass Ihre Bilder auf allen drei Bewegungsachsen perfekt ruhig sein werden. Es gibt drei Betriebsmodi im Ronin: Unterschwenkmodus, Aufrechtmodus und Aktenkoffermodus.

Lieferumfang & Bedienungsanleitung

Bei Lufttransporten oder extremen Luftdruckänderungen kann sich ein Überdruck aufbauen. Lockern Sie den Druckventilknopf an der Seite des Koffers vor dem Transport unter diesen Umständen, um einen Druckaufbau zu verhindern.

Unten ist die Anordnung der Gegenstände im Koffer dargestellt. Nicht jeder Artikel in diesem Blatt wird von DJI bereitgestellt. Es gibt vorgestanzte Fächer für zusätzliches Zubehör. Weitere Informationen zum Lieferumfang finden Sie im Abschnitt "Lieferumfang" dieses Handbuchs.

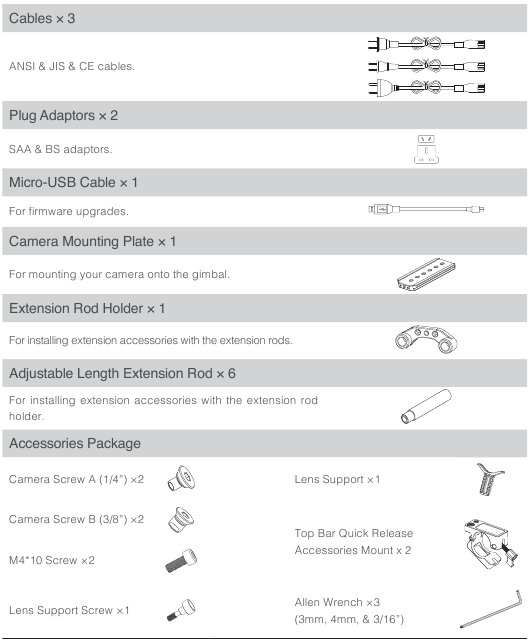

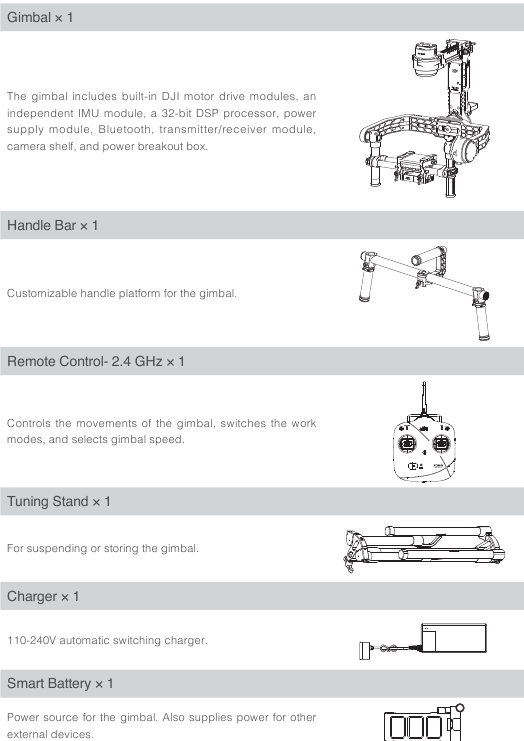

Lieferumfang

Gimbal-Beschreibung

1. Oberer Griffbügel
2. Seitengriff
3. Schnellverschluss-Halterung
4. Pan-Motor
5. Pan-Einstellschieber
6. D-BUS/PPM Empfängeranschluss
7. USB-Anschluss & CAN-Bus-Anschluss
8. Bind-Taste
9. Gimbal-LED-Anzeigeleuchte
10. Smart Battery
11. Roll-Motor
12. Tilt-Motor
13. Längsverstellung
14. Tilt-Vertikalverstellung
15. Roll-Einstellung
16. IMU
17. P-TAP Zubehör-Stromanschluss
18. USB Zubehör-Stromanschluss
19. P-TAP Anschluss (Rückseite)
20. DJI Lightbridge Anschluss (Rückseite)
21. GCU (Rückseite)

Erste Schritte

Smart Battery

Bevor Sie Ihren Ronin verwenden, laden Sie zuerst die Batterie auf. Die Smart Battery wurde speziell für den Ronin entwickelt. Sie hat eine Akkukapazität von 3400 mAh, eine Spannung von 14,8 V und eine Energieverwaltungsfunktion. Laden Sie die Smart Battery nur mit von DJI zugelassenen Ladegeräten. Wenn die Batterie vollständig geladen ist, hat sie eine maximale Laufzeit von 4 Stunden.

DJI Smart Battery Funktionen

Batteriespezifikationen

• Lesen Sie vor der Verwendung die Bedienungsanleitung, den Haftungsausschluss und die Batteriehinweise. Benutzer übernehmen die volle Verantwortung für alle Vorgänge und die Nutzung.
• Verwenden Sie immer von DJI zugelassene Ladegeräte. DJI übernimmt keine Verantwortung für die Verwendung von nicht von DJI zugelassenen Ladegeräten.

Laden der Smart Battery

1. Schließen Sie das Ladegerät bei Bedarf mit dem Steckersatz an eine Wandsteckdose (100-240V, 50/60Hz) an.
2. Verbinden Sie die Batterie mit dem Ladegerät.
3. Die LED-Batteriestandsanzeigen zeigen den aktuellen Kapazitätsstand während des Ladevorgangs an.
4. Die Batterie ist vollständig geladen, wenn die LED-Batteriestandsanzeigen erlöschen und die Anzeigeleuchte am Ladegerät grün leuchtet. Trennen Sie die Batterie vom Ladegerät, wenn der Ladevorgang abgeschlossen ist.


Verwenden der Smart Battery

[1] [2] [3] [4] LED-Anzeigeleuchten
[5] Power-Taste (mit einer LED-Batteriestandsanzeige.)
[6] Rändelschrauben

Den Batteriestand prüfen: Wenn die Batterie ausgeschaltet ist, wird durch einmaliges Drücken der Power-Taste der aktuelle Batteriestand angezeigt.

Einschalten: Wenn die Batterie ausgeschaltet ist, halten Sie die Taste 1 Sekunde lang gedrückt, um die Smart Battery einzuschalten.

Ausschalten: Wenn die Batterie eingeschaltet ist, halten Sie die Taste 1 Sekunde lang gedrückt, um die Smart Battery auszuschalten.

Beschreibung der Smart Battery Batteriestandsanzeigen

Die Batteriestandsanzeigen zeigen den aktuellen Batteriestand während des Lade- und Entladevorgangs an. Im Folgenden finden Sie eine Beschreibung der Anzeigen.

: Die LED leuchtet durchgehend

: Die LED blinkt

: Die LED ist aus

Entladevorgang

Abstimmständer

Sie können den Abstimmständer während der Einrichtung oder zur Aufbewahrung des Gimbals verwenden. Die folgenden Schritte zeigen, wie Sie den Abstimmständer verwenden.

1. Stellen Sie den Ständer wie im Bild unten gezeigt in die aufrechte Position.
2. Legen Sie Ihren Daumen auf den silbernen Knopf [1]. Ziehen Sie mit Zeige- und Mittelfinger hinter dem Arm die unteren Beine vom Ständer nach außen und dann nach unten. Ziehen Sie dann die oberen Arme nach außen und nach oben.
3. Die obere Hälfte dieses Abstimmständers kann durch Lösen des Knopfes [3] entfernt werden. Sie können ihn mit jedem C-Stand-Bolzen verwenden, der in das Loch [4] passt. Beim Anbringen an einem C-Stand achten Sie darauf, die Balance des Ständers zu überprüfen, um ein Umkippen des Ronin mit Kamera zu vermeiden. Wenn Sie ihn auf einen Tisch stellen, stellen Sie sicher, dass der Tisch eine ebene und glatte Oberfläche hat.

Anbringen des Griffbügels am Gimbal

1. Die Drehknöpfe an den Griffen sind standardmäßig lose. Stellen Sie die Griffe in die gewünschte Position ein und ziehen Sie die Schrauben fest, um ihre Position zu sichern.
2. Platzieren Sie den Griffbügel wie unten gezeigt.

3. Drücken Sie die Arretierung [1] am Pan-Motor nach unten und schieben Sie den Griffbügel in das Gimbal. Ziehen Sie dann den Arretierknopf [2] fest.
4. Halten Sie die Griffe fest und stellen Sie sicher, dass das Gimbal während einer 360-Grad-Schwenkbewegung nicht blockiert wird.
   Die Installation ist abgeschlossen.


Smart Battery Installation

1. Lösen Sie die Rändelschrauben auf beiden Seiten der Batterie. Schieben Sie die Batterie direkt in das Gimbal und dann nach unten. Stellen Sie sicher, dass die Rändelschrauben der Batterie in ihre Führungsschlitze gleiten und vollen Kontakt mit den elektrischen Kontakten des Gimbals herstellen.
2. Ziehen Sie die Rändelschrauben an der Batterie fest, um sie zu arretieren.


• Stellen Sie sicher, dass die Batterie während der Installation ausgeschaltet ist.
• Eine falsch installierte Batterie kann zu (1) schlechtem Batteriekontakt oder (2) nicht verfügbaren Batterieinformationen führen.

Montieren der Kamera

Der Ronin verwendet eine verstellbare Kamerahalterungsplatte, um Ihnen das einfache Ausbalancieren, Installieren und Entfernen Ihrer Kamera zu ermöglichen. Der Ronin wurde mit den folgenden Kameratypen getestet. Andere Kameras ähnlicher Größe und Gewichts können ebenfalls funktionieren.

• Anforderungen an die Kameragröße: die maximale Tiefe vom Schwerpunkt auf der Kameragrundplatte beträgt 140 mm; die maximale Höhe, gemessen von der Oberseite der Kameragrundplatte, beträgt 225 mm; und die maximale Breite beträgt 195 mm.
• Um eine Behinderung der Kamerabewegung zu vermeiden, wird die Verwendung von weichen Verbindungskabeln empfohlen.

1. Befestigen Sie die Kamerahalterungsplatte mit den mitgelieferten Schrauben an Ihrer Kamera. Wählen Sie die richtigen 1/4" oder 3/8" Schrauben. Einige Kameras haben zwei Stativbefestigungslöcher. Es ist am besten, die Kamera so fest wie möglich zu befestigen. Wenn zwei Befestigungslöcher an Ihrer Kamera vorhanden sind, verwenden Sie beide Befestigungslöcher. Wählen Sie die richtigen Schraubenlöcher entsprechend der Konfiguration Ihrer Kamera.
2. Installieren Sie die Verlängerungsstangenhalterung und die Objektivstütze. Drücken Sie vorsichtig nach oben, um etwas Druck auf das Objektiv auszuüben, und ziehen Sie dann die Rändelschraube fest.


Warum ist eine Objektivstütze notwendig?
Bestimmte Kameras verfügen über ein sehr festes Objektivbefestigungssystem, und einige Kameras wie die Canon 5D MKII und MKIII haben sehr lose Objektivbefestigungssysteme. Der Ronin balanciert die Kamera als eine feste Einheit aus. Wenn die montierte Kamera ein loses Kamerabefestigungssystem hat, muss die Objektivstütze verwendet werden. Dies liegt daran, dass bei einer losen Verbindung zwischen Objektiv und Kameragehäuse Vibrationen zur Kamera, aber nicht direkt zum Objektiv gelangen könnten, was dazu führt, dass die beiden Massen mit unterschiedlichen Frequenzen schwingen. Die resultierende Oszillation wird an die IMU übertragen, wodurch das gesamte Gimbal zu zittern beginnt. Wenn die Objektivstütze passt, ist es am besten, sie jederzeit zu verwenden.

• Die Objektivstütze kann entweder nach außen oder nach innen gerichtet montiert werden, um verschiedenen Objektivtypen gerecht zu werden.
• Stellen Sie die Ausrichtung der Kameraplatte sicher und ziehen Sie dann die Schraube fest, bevor Sie die Objektivstütze festziehen.

3. Wenn Sie einen Follow Focus oder anderes Zubehör verwenden, stecken Sie die Verlängerungsstange in die Verlängerungsstangenhalterung und ziehen Sie diese fest. Konfigurieren Sie die Länge der Stangen so, dass sie der Länge des verwendeten Objektivs entspricht.

4. Setzen Sie die Kamera, während das Gimbal auf dem Abstimmständer nach außen gerichtet ist, ein, bis die Sicherheitsverriegelung einrastet. Stellen Sie sicher, dass das Gimbal beim Ausbalancieren der Kamera nicht eingeschaltet ist.
5. Ziehen Sie die seitliche Klemme der Kamerabasis fest. Die Festigkeit der seitlichen Klemme können Sie mit dem M3Inbusschlüssel einstellen.
