dji RONIN 3D (DF01) Handbuch

Einleitung

Das DJI RONIN^TM 3D-Fokus-System kann an der Kamera oder dem Kamerakäfig installiert werden, um den manuellen Objektivfokus zu unterstützen. Das 3D-Fokus-System kann nur verwendet werden, um auf Motive in der Mitte des Kamerafeldes zu fokussieren. Es wird nicht empfohlen, die Brennweite des Objektivs auf länger als 85 mm einzustellen, wenn das 3D-Fokus-System verwendet wird.

Übersicht

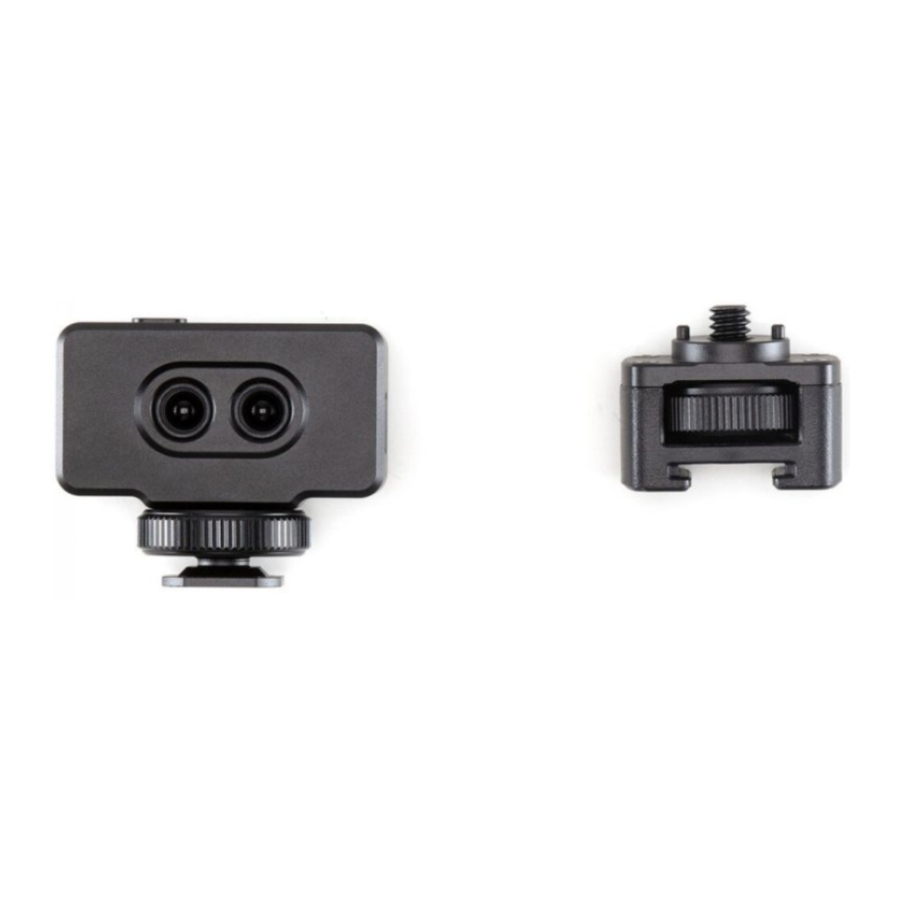

1. Statusanzeige
2. AF/MF-Umschalter (AF/MF Switch Button)
3. USB-C-Anschluss
4. 1/4"-20 Gewinde auf Blitzschuhadapter
5. Rändelschraube
6. Montagebasis
7. Feststellrad
8. Infrarot-Abstandssensor (TOF)
9. USB-C-Kabel

Installation und Verbindung

Installation am Kamera-Blitzschuh (Abbildung A)

1. Entfernen Sie den 1/4"-20 Gewinde auf Blitzschuhadapter.
2. Installieren Sie das 3D-Fokus-System auf dem Blitzschuh der Kamera und drehen Sie das Feststellrad, um es fest zu fixieren.
3. Verwenden Sie zwei USB-C-Kabel, um das 3D-Fokus-System mit dem USB-C-Anschluss und dem Fokusmotor des Gimbals zu verbinden.

• Schließen Sie KEINE Kabel oder Geräte von Drittanbietern direkt an die USB-C-Anschlüsse des 3D-Fokus-Systems an. Andernfalls können das 3D-Fokus-System oder Geräte von Drittanbietern durch die Stromversorgung beschädigt werden.

Installation am Kamerakäfig (Abbildung B)

1. Verwenden Sie einen 1/4"-20 Gewinde auf Blitzschuhadapter, um das 3D-Fokus-System am Kamerakäfig zu installieren, und drehen Sie die Rändelschraube, um es fest zu fixieren.
2. Verwenden Sie zwei USB-C-Kabel, um das 3D-Fokus-System mit dem USB-C-Anschluss und dem Fokusmotor des Gimbals zu verbinden.

Verwendung des 3D-Fokus-Systems
Zur Verwendung des 3D-Fokus-Systems ist ein Fokusmotor erforderlich.

Kalibrierung

Das 3D-Fokus-System muss vor der ersten Verwendung kalibriert werden. Befolgen Sie die folgenden Schritte zur Kalibrierung. Zur Kalibrierung muss eine Person oder ein großes Objekt in der Mitte des Kamerafeldes platziert werden.

1. Schalten Sie den DJI RS 2 Gimbal ein, wischen Sie auf dem Touchscreen nach oben, tippen Sie auf Dial Functions (Wählradfunktionen) und Focus Motor (Fokusmotor).
2. Kehren Sie zum Startbildschirm zurück, wischen Sie nach links, tippen Sie auf Create (Erstellen), wischen Sie nach oben und tippen Sie auf 3D Focus (3D-Fokus).
3. Tippen Sie auf Lens Calibration (Objektivkalibrierung). Führen Sie die Fokusmotorkalibrierung gemäß den Anweisungen durch und wählen Sie die Brennweite aus.

4. Fokussieren Sie das 3D-Fokus-System auf eine Person oder ein großes Objekt in der Mitte des Kamerafeldes, das sich ca. 1 m entfernt befindet. Halten Sie die Kamera stabil und bewegen Sie den Gimbal NICHT, bis der Fortschrittsbalken vollständig grün ist. Stellen Sie das vordere Einstellrad ein, bis das Motiv scharf ist, und tippen Sie auf Confirm (Bestätigen).

5. Wiederholen Sie den vorherigen Schritt mit einer Person oder einem großen Objekt, das sich ca. 4 m entfernt befindet.
   • Das 3D-Fokus-System muss neu kalibriert werden, wenn das Objektiv ausgetauscht wird.
   • Es wird empfohlen, während der Kalibrierung auf eine Person zu fokussieren.

Objektivkonfiguration
Die Objektivkonfiguration kann verwendet werden, um bis zu drei Sätze kalibrierter Objektivparameter zu speichern. Nach dem Speichern können Benutzer die Parameter direkt auswählen, indem sie auf Lens Configuration (Objektivkonfiguration) tippen.

Verwendung
Wird das Kameraobjektiv ausgetauscht, muss der Fokusmotor beim nächsten Einschalten des 3D-Fokus-Systems neu kalibriert werden. Um den Fokusmotor zu kalibrieren, tippen Sie entweder doppelt auf die AF/MF-Umschalttaste (AF/MF Switch button) oder folgen Sie den Anweisungen zur Kalibrierung des Fokusmotors, nachdem Sie das Objektiv in Lens Configuration (Objektivkonfiguration) ausgewählt haben.
Um zwischen AF und MF zu wechseln, drücken Sie die AF/MF-Umschalttaste (AF/MF Switch button) einmal oder wechseln Sie auf dem Touchscreen zwischen AF und MF. Im AF-Modus ist das 3D-Fokus-System aktiv und die Statusanzeige leuchtet durchgehend grün.

• Schließen Sie das 3D-Fokus-System NICHT im laufenden Betrieb an oder trennen Sie es nicht. Andernfalls gehen die Parameter verloren und der Fokusmotor muss erneut kalibriert werden.
• Es werden nur manuelle Fokusobjektive mit einem mechanischen Anschlag unterstützt.
• Verwenden Sie KEINE korrosiven organischen Lösungsmittel wie Alkohol, um das Objektiv des 3D-Fokus-Systems abzuwischen.
• Stellen Sie sicher, dass der Infrarot-Abstandssensor (TOF) nicht durch die Gegenlichtblende oder den Filter der Kamera blockiert wird. Andernfalls ist der Autofokus des 3D-Fokus ungenau.
