Creality K2 Plus Handbuch

Firmware-Upgrade

1. Sie können die Firmware direkt über den Gerätebildschirm aktualisieren;
2. Sie können die Firmware über Creality Cloud OTA aktualisieren;
3. Bitte besuchen Sie die offizielle Webseitehttps://www.creality.com, klicken Sie auf "Support" (Support) → "Download Center" (Download-Center), wählen Sie das entsprechende Modell, um die benötigte Firmware herunterzuladen, (Oder klicken Sie auf "Creality Cloud" (Creality Cloud) → "Downloads" (Downloads) → "Firmware" (Firmware)), nachdem die Installation abgeschlossen ist, können Sie es verwenden.

Produktbedienung und Kundendienstinformationen

1. Sie können sich im offiziellen Creality Wiki (https://wiki.creality.com) anmelden, um detailliertere Kundendienst-Tutorials zu finden.
2. Oder kontaktieren Sie unser Kundendienstzentrum unter +86 755 3396 5666, oder senden Sie eine E-Mail an cs@creality.com.

Creality Wiki

HINWEISE

1. Verwenden Sie den Drucker nicht anders als hier beschrieben, um Personen- oder Sachschäden zu vermeiden;
2. Stellen Sie den Drucker nicht in der Nähe von Wärmequellen oder brennbaren oder explosiven Gegenständen auf. Wir empfehlen, ihn in einer gut belüfteten, kühlen und staubfreien Umgebung aufzustellen;
3. Setzen Sie den Drucker keinen starken Vibrationen oder anderen instabilen Umgebungen aus, da dies zu einer schlechten Druckqualität führen kann;
4. Bitte verwenden Sie empfohlene Filamente, um ein Verstopfen des Extrusionskopfes und Schäden an der Maschine zu vermeiden;
5. Verwenden Sie während der Installation nicht das Netzkabel anderer Produkte. Verwenden Sie immer eine geerdete dreipolige Steckdose, die mit dem Drucker geliefert wird;
6. Berühren Sie während des Betriebs nicht die Düse und das beheizte Druckbett, um Verbrennungen oder persönliche Verletzungen zu vermeiden;
7. Tragen Sie während des Betriebs der Maschine keine Handschuhe oder Wickel, um das Einklemmen beweglicher Teile zu verhindern, das Quetsch- und Schnittverletzungen an Körperteilen verursachen könnte;
8. Verwenden Sie die mitgelieferten Werkzeuge, um das Filament rechtzeitig unter Ausnutzung der Resttemperatur nach dem Drucken aus dem Extruder zu entfernen. Berühren Sie den Extruder beim Reinigen nicht direkt, da dies sonst zu Verbrennungen führen kann;
9. Reinigen Sie den Drucker regelmäßig. Reinigen Sie das Druckergehäuse regelmäßig mit einem trockenen Tuch, nachdem Sie den Drucker ausgeschaltet haben, und wischen Sie Staub, anhaftendes Druckfilament und Fremdkörper von den Führungsschienen ab;
10. Kinder unter 10 Jahren sollten den Drucker nicht unbeaufsichtigt benutzen, da dies sonst zu persönlichen Verletzungen führen kann;
11. Benutzer müssen die Gesetze und Vorschriften der entsprechenden Länder und Regionen, in denen das Gerät aufgestellt (verwendet) wird, einhalten, die Berufsethik beachten, Sicherheitsverpflichtungen erfüllen und die Verwendung unserer Produkte oder Geräte für illegale Zwecke strengstens untersagen; Creality übernimmt unter keinen Umständen die rechtliche Verantwortung für Verstöße;
12. Tipp: Stecken Sie keine Kabel ein oder aus, wenn das Gerät unter Spannung steht.

Druckerinformationen

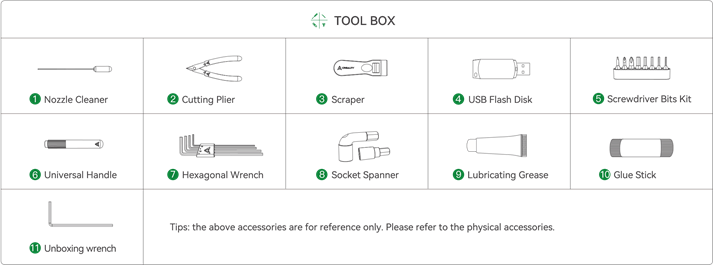

Packliste

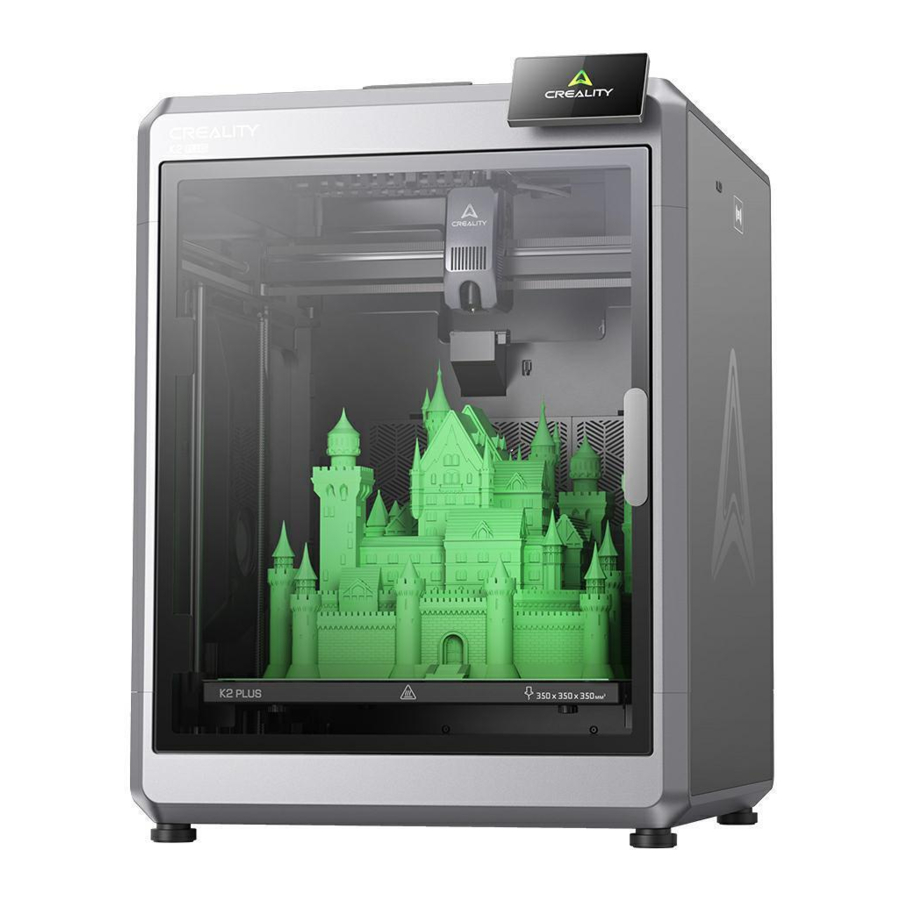

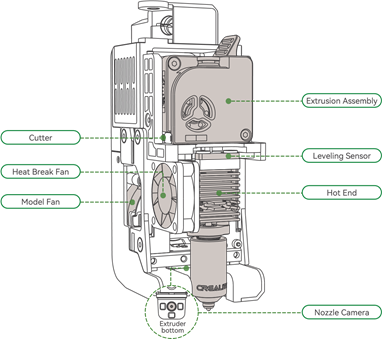

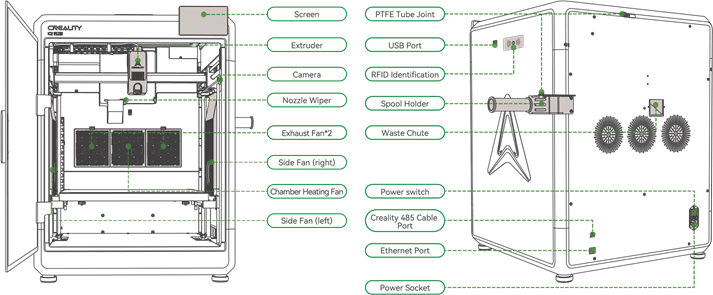

Über den Drucker

Gerätespezifikationen

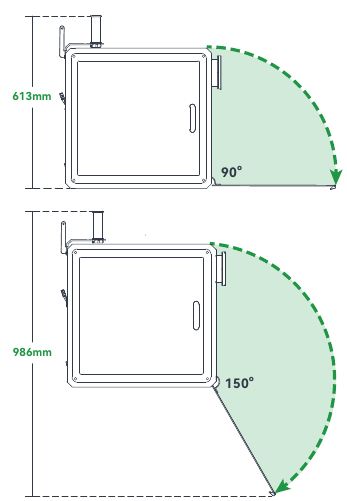

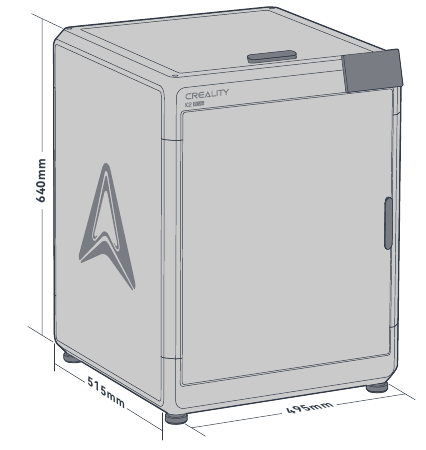

Gerätegröße

Bitte stellen Sie sicher, dass zwischen der Maschine und der Wand ein Abstand von mindestens 10 cm besteht.

Auspacken

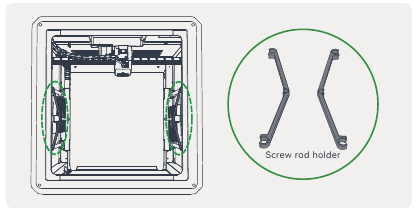

Schraubstangenhalter, Heizbett-Arretierschrauben, Kameraabdeckung entfernen

1. Entfernen Sie die linken und rechten Schraubstangenhalter.

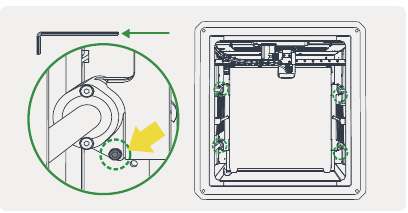

2. Verwenden Sie den L-förmigen Schraubenschlüssel, um die vier durch die gelbe Markierung gekennzeichneten Heizbett-Arretierschrauben zu entfernen.

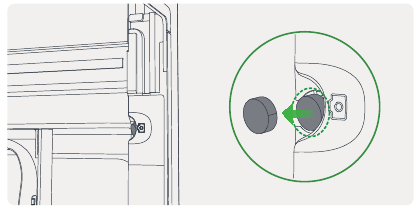

3. Entfernen Sie die Kameraabdeckung.


Zubehör installieren

1. Druckerbildschirm installieren

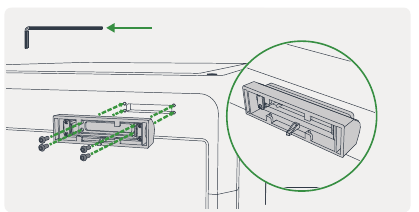

   1. Installieren Sie die Bildschirmbasis.

   2. A: Ziehen Sie den Aufkleber des Bildschirm-Flachbandkabels ab;
      B. Führen Sie das Bildschirm-Flachbandkabel durch eine beliebige Öffnung der Bildschirmbasis.

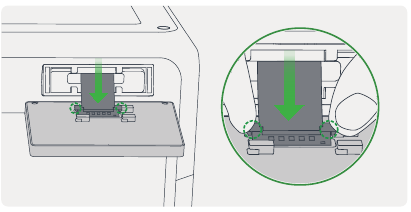

   3. Schließen Sie das Bildschirmkabel an: Achten Sie auf die in der Abbildung gezeigte Richtung und drücken Sie zum Anschließen.

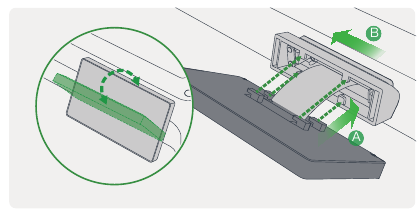

   4. Rasten Sie den Bildschirm in die Bildschirmbasis ein:

      A. Richten Sie die Klemmposition des Bildschirms aus und drücken Sie zum Verbinden; mit dem Klemmsteckplatz der Bildschirmbasis;
      B. Zum Arretieren nach links schieben.
2. Spulenhalter und PTFE-Schlauch installieren

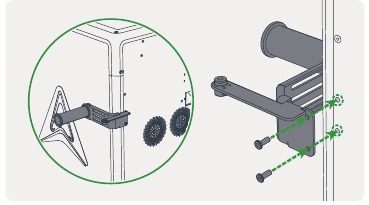

   1. Richten Sie, wie in der Abbildung gezeigt, den Materialhalter mit dem Loch an der Rückseite der Maschine aus und befestigen Sie ihn mit zwei Schrauben des Materialhalters;

   2. Teflonschlauch anschließen: Verbinden Sie, wie in der Abbildung gezeigt, die beiden Enden des Teflonschlauchs mit den pneumatischen Anschlüssen am Materialhalter und an der Maschine.


CFS anschließen

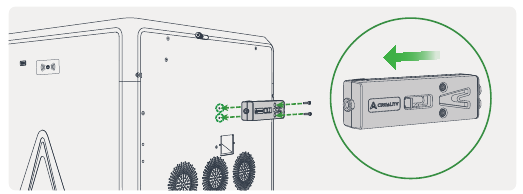

1. Den Filament-Puffer installieren
   1. Installieren Sie den Filament-Puffer an der Rückseite des Druckers und befestigen Sie ihn mit zwei Pufferschrauben; achten Sie auf die Ausrichtung des Puffers, installieren Sie ihn nicht in die falsche Richtung;

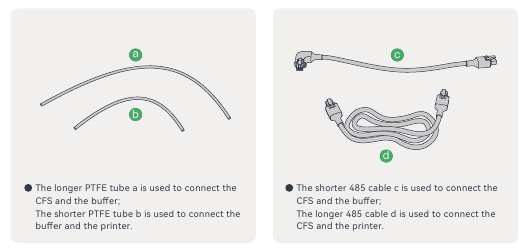

   2. Den PTFE-Schlauch und das 485er-Kabel anschließen

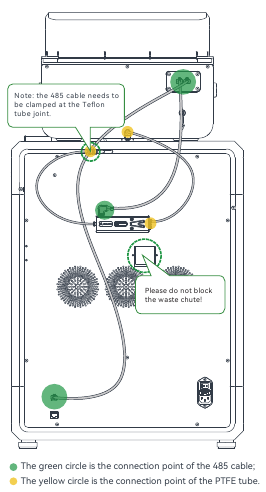

1. CFS-Hub-Ausgang und Puffer verbinden: Stecken Sie ein Ende des längeren PTFE-Schlauchs in den CFS-Hub-Ausgang (Position a); stecken Sie das andere Ende in den Puffer (Position b, eines der vier Löcher);

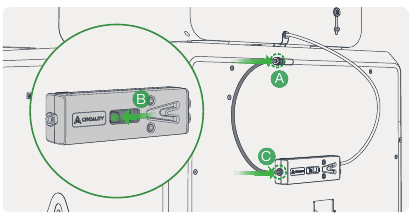

2. Verbinden Sie den Puffer und den K2 Plus gemäß den Schritten A, B und C;

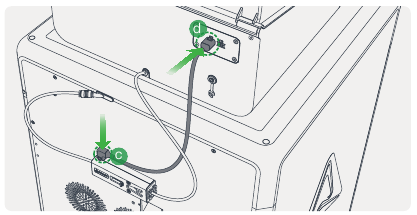

3. CFS und Puffer Creality 485-Kabel verbinden: Beachten Sie, dass das Winkelstück in die Pufferposition c und der gerade Stecker in die CFS-Position d (eine der beiden 485-Buchsen des CFS) gesteckt wird;

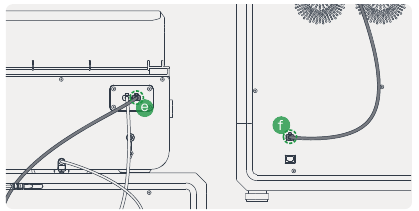

4. CFS und K2 Plus Creality 485-Kabel verbinden: Beide Enden dieser Leitung sind 6-polige gerade Stecker, ein Ende wird in die CFS-Position e und das andere Ende in die Maschinenschnittstellenposition f gesteckt.

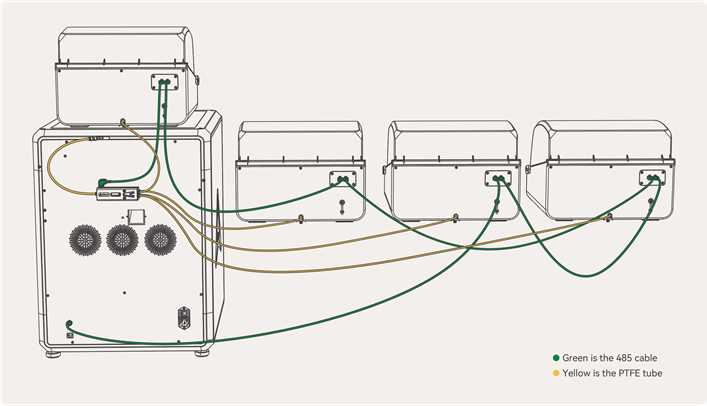

Mehrere CFSs zur Verwendung anschließen

Einschaltanleitung

1. Befolgen Sie die Anweisungen auf dem Bildschirm, um das Startprogramm abzuschließen (ca. 30 Minuten);
2. Laute Geräusche während der Vibrationsoptimierung sind normal.

Die aktuelle Benutzeroberfläche dient nur als Referenz. Bitte beachten Sie die neueste Software/Firmware-Benutzeroberfläche auf der offiziellen Website für Updates.

Produktverwendung

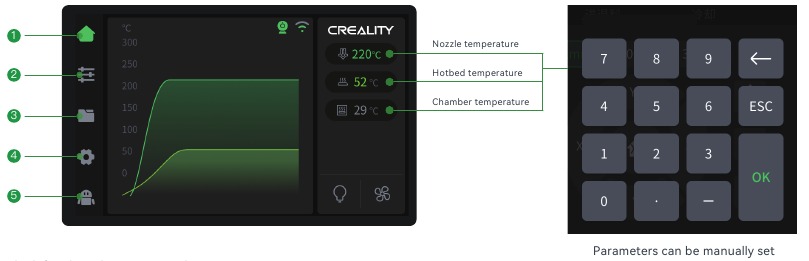

Benutzeroberfläche

Die linke Seite ist die Navigationsleiste:

1. Home (Startseite): Im Ruhezustand können Sie die Temperatur jedes Teils der Maschine anzeigen; während des Drucks können Sie den Druckfortschritt des Modells und andere Informationen auf dieser Oberfläche anzeigen;
2. Einstellungsseite: Auf dieser Seite können Sie die Maschine bedienen, um sich zu bewegen, Filamente zu laden usw.;
3. Dateiseite: Auf dieser Seite können Sie Dateien zum Drucken auswählen und den Druckvorgang steuern;
4. Funktionseinstellungsseite: Sie können Netzwerk, Kamera und andere Funktionen einstellen; Sie können auch Maschineninformationen anzeigen;
5. Hilfeseite: Sie können Protokolle exportieren oder das Maschinen-Wiki anzeigen.

Die aktuelle Benutzeroberfläche dient nur als Referenz. Bitte beachten Sie die neueste Software/Firmware-Benutzeroberfläche auf der offiziellen Website für Updates.

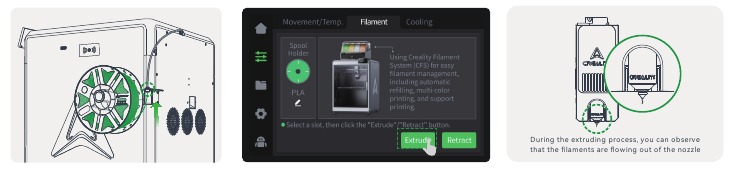

Filament vom Spulenhalter laden

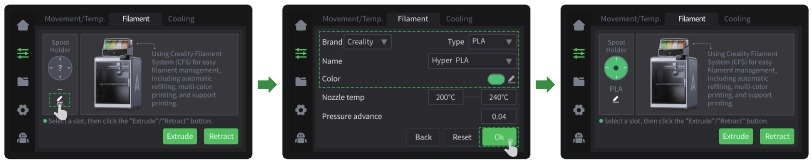

1. Wenn die Filamente RFID-Erkennung unterstützen, richten Sie den Chip auf den Filamenten an der RFID-Erkennungsposition des Maschinenkörpers aus, um die Filamente zu scannen, und die Filamentinformationen können automatisch eingestellt werden;

2. Hängen Sie das Filament auf den Spulenhalter;

3. Führen Sie die Filamente in den Teflonschlauch ein und schieben Sie sie vorsichtig, bis sie nicht mehr weitergeschoben werden können;

4. Wenn die Filamente keine RFID-Erkennung unterstützen, müssen Sie die Filamentinformationen manuell auf dem Bildschirm einstellen: Einstellungsseite → Filamente → Edit (Bearbeiten) (wie unter dem Materialhalter gezeigt), stellen Sie Marke-Typ-Name-Farbe des Filaments jeweils ein und klicken Sie abschließend auf OK (Speichern), um die Einstellungen zu speichern;

5. Extrudieren: Schieben Sie das Filament vorsichtig von Hand und klicken Sie auf „Extrude“ (Extrudieren) auf der Filament-Oberfläche. Die Maschine stellt automatisch die aktuelle Filamenttemperatur ein und extrudiert das Filament automatisch, nachdem die Heizung abgeschlossen ist;

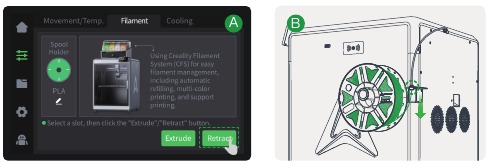

6. Zurückziehen:

   A. Klicken Sie auf „Retract“ (Zurückziehen) auf der Filamentverwaltungsseite, und der Extruder bewegt sich automatisch nach links vorne, um das Filament zum Zurückziehen abzuschneiden;
   B. Warten Sie, bis das Zurückziehen beendet ist, und entnehmen Sie das Filament aus dem Teflonschlauch hinter der Maschine.

Während des Extrudierens können Sie beobachten, ob Filament aus der Düse fließt. Wenn kein Ausfluss beobachtet wird, können Sie das Filament vorsichtig am Teflonschlauch hinter der Maschine in Richtung des Extruders schieben und dann erneut auf „Extrude“ (Extrudieren) klicken.

Die aktuelle Benutzeroberfläche dient nur als Referenz. Bitte beachten Sie die neueste Software/Firmware-Benutzeroberfläche auf der offiziellen Website für Updates.

Filament aus CFS laden

Um zu vermeiden, dass sich die Filamentspule verklemmt, verwenden Sie keine Pappspulen mit unbehandelten Kanten oder Pappspulen, die insgesamt verformt sind;

1. ist die Schaltfläche „Refresh RFID“ (RFID aktualisieren), mit der Filament gelesen werden kann. Wenn das Lesen erfolgreich ist, werden das restliche Filament und die Filamentfarbe angezeigt. Schlägt das Lesen fehl, wird die Schaltfläche zur Filamentbearbeitung angezeigt und das Filament wird als „?“ angezeigt;
2. ist der leere Steckplatzstatus, angezeigt als „/“, und Bearbeitung wird nicht unterstützt;
3. bedeutet, dass das RFID-Filament gelesen wurde, das Augensymbol dient zur Anzeige von Filamentinformationen, RFID-Filament unterstützt nur die Anzeige; wenn dies RFID ist und Sie beim nächsten Mal kein RFID verwenden möchten, klicken Sie auf die „pre-loading button“ (Vorlade-Schaltfläche), warten Sie, bis das Lesen abgeschlossen ist, und klicken Sie dann auf die „filament editing button“ (Filament-Bearbeitungs-Schaltfläche);
4. ist gewöhnliches Filament, das die Bearbeitung unterstützt;
5. ist der Zustand, in dem RFID nicht gelesen wird, die Filamentanzeige „?“. Zu diesem Zeitpunkt müssen Sie auf die Schaltfläche „Edit“ (Bearbeiten) klicken, um die Filamentinformationen manuell zu bearbeiten;
6. ist der CFS-Feuchtigkeitsstatus. Grün bedeutet, dass die Luftfeuchtigkeit angemessen ist, Orange bedeutet, dass die Luftfeuchtigkeit etwas höher ist, und Rot bedeutet, dass die Luftfeuchtigkeit sehr hoch ist. Das Trockenmittel muss möglicherweise ausgetauscht werden.

1. Einführung in die Filamentverwaltungs-Oberfläche: Die Filamentverwaltungsseite ist in zwei Teile unterteilt: den Spulenhalter [links] und das CFS [rechts]. Der Code über dem Filament im CFS, wie z.B. 1A, gibt die Steckplatznummer an;

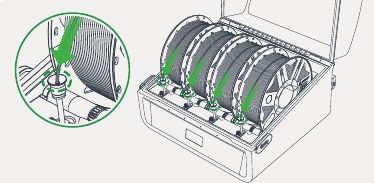

   Filament laden: Legen Sie das Filament in das CFS, richten Sie den Filamentkopf auf den Teflonschlauch des entsprechenden Silos aus, schieben Sie es vorsichtig hinein und lassen Sie los, nachdem Sie einen Zug gespürt haben. Das Filament wird automatisch geladen.

   Filament entladen: Stellen Sie zunächst sicher, dass sich das Filament nicht im Extruder befindet. In diesem Fall nehmen Sie das Filament einfach auf und ziehen es heraus; befindet es sich im Extruder, klicken Sie zuerst auf die Schaltfläche „Retract“ (Zurückziehen), warten Sie, bis das Filament zum CFS zurückgekehrt ist, und entnehmen Sie dann das Filament.

2. Filament laden/entladen.

Erste Verwendung

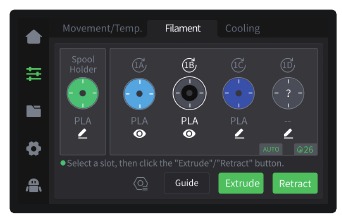

Filament-Einrichtung

1. Filament einlegen und auf das Festziehen warten (RFID-Filament muss nicht bearbeitet werden, bei Nicht-RFID-Filament wird nach dem Einlesen „?“ angezeigt, und das Filament muss manuell bearbeitet werden);


Die aktuelle Benutzeroberfläche dient nur als Referenz. Bitte beachten Sie die neueste Software-/Firmware-Benutzeroberfläche auf der offiziellen Website für Updates.

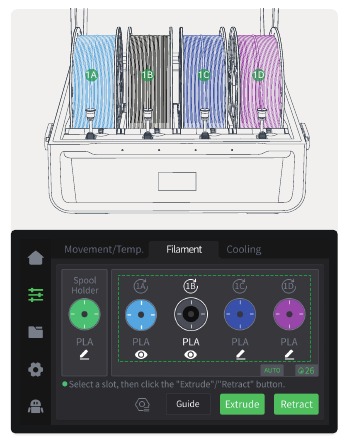

2. Überprüfen Sie, ob die auf dem Bildschirm angezeigten Filamentinformationen dem Filament im CFS entsprechen.


Drucken

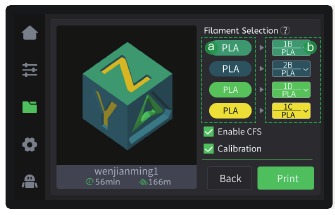

1. Klicken Sie auf die Datei auf dem Bildschirm, bestätigen Sie den Filament-Mapping-Status und klicken Sie auf Print (Drucken);


• Der Bereich a ist die Farbe und Art des im Druckauftrag enthaltenen Materials. Zum Beispiel zeigt der grüne Hintergrund PLA in der Abbildung an, dass grünes PLA benötigt wird;
• Der Bereich b ist der Status, nachdem die Zuordnung der Druckdatei zum Filamentbehälter abgeschlossen ist. Zum Beispiel ist kein grünes PLA im Filamentbehälter vorhanden, und das blaue PLA wird automatisch ausgewählt;
• Wenn die Zuordnung fehlschlägt, wird „--“ angezeigt, und der Benutzer muss das Material manuell auswählen;
• Die Aktivierung von CFS bedeutet das Drucken mit CFS-Filament, andernfalls wird das Material des Filamentständers zum Drucken verwendet, und die mehrfarbige Datei wird als einfarbige Datei betrachtet;
• Das Überprüfen der Druckkalibrierung führt automatische Nivellierung, KI-Kalibrierung und andere Funktionen aus.

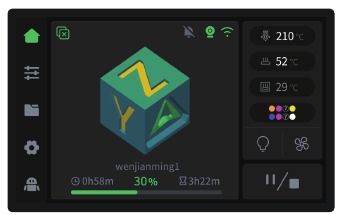

2. Wird gedruckt...


Die aktuelle Benutzeroberfläche dient nur als Referenz. Bitte beachten Sie die neueste Software-/Firmware-Benutzeroberfläche auf der offiziellen Website für Updates.

Creality Print Slicen

1. Software-Download und Installation

   Melden Sie sich auf der Creality Cloud Website an, um Creality Print 5.0 oder höher zum Slicen herunterzuladen: https://www.crealitycloud.com/software-firmware/software/creality-print ;
2. Maschine mit LAN verbinden
   1. Überprüfen Sie die IP der Maschine auf dem Maschinenbildschirm: Settings (Einstellungen) → Network (Netzwerk);

   2. Geben Sie die Maschinen-IP in der Slicing-Software zur Verbindung ein: Manually add (Manuell hinzufügen) → Enter IP (IP eingeben);


Die aktuelle Benutzeroberfläche dient nur als Referenz. Bitte beachten Sie die neueste Software-/Firmware-Benutzeroberfläche auf der offiziellen Website für Updates.

3. Slicen und zum Drucken senden
   1. Klicken Sie auf „Slice Plate“ (Platte Slicen) und klicken Sie nach Abschluss des Slicens auf „LAN Printing“ (LAN-Druck);

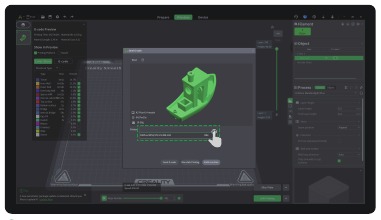

   2. Wählen Sie den verbundenen Drucker aus;

   3. Überprüfen Sie die Maschinen- und Filamentinformationen und klicken Sie auf „Click to Print“ (Zum Drucken klicken).


Für detailliertere Anleitungen zur Slicing-Software-Nutzung melden Sie sich bitte im offiziellen Creality 3D Wiki an: https://wiki.creality.com/en/software/update-released

Die aktuelle Benutzeroberfläche dient nur als Referenz. Bitte beachten Sie die neueste Software-/Firmware-Benutzeroberfläche auf der offiziellen Website für Updates.

SHENZHEN CREALITY 3D TECHNOLOGY CO., LTD.
18th Floor, JinXiuHongDu Building, Meilong Road, Xinniu Community,
Minzhi Street, Longhua District, Shenzhen City, China.
Offizielle Website: www.creality.com
Tel.: +86 755-8523 4565
E-Mail: cs@creality.com
