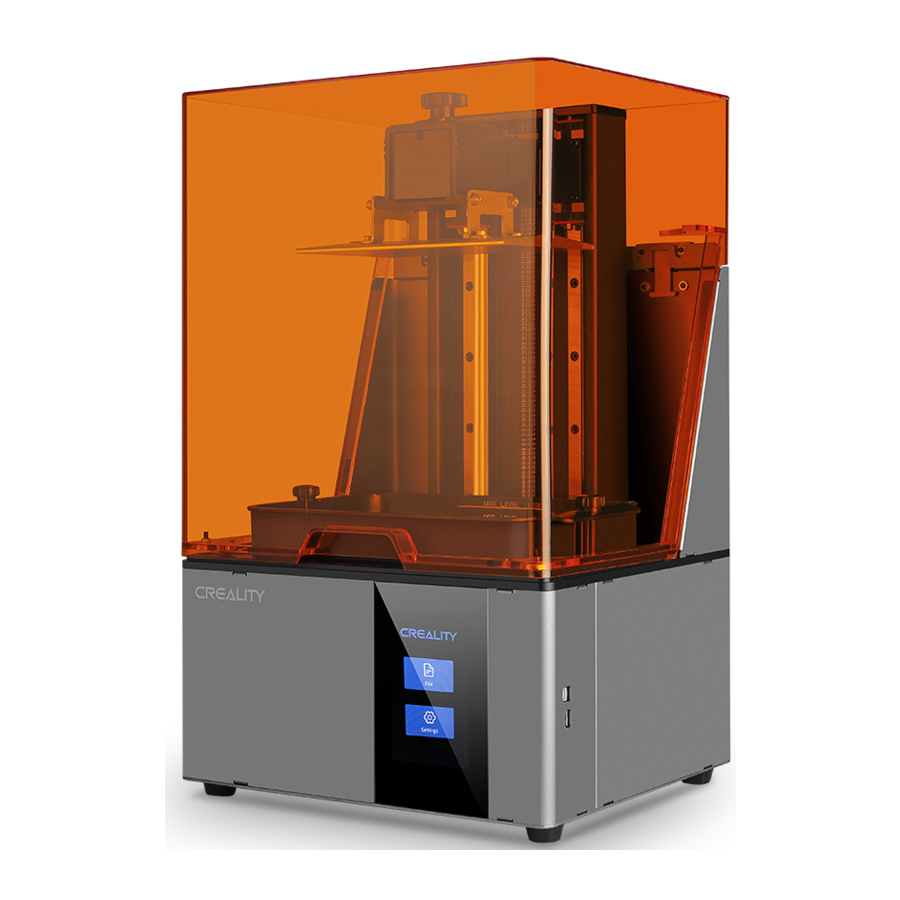

Creality HALOT-SKY - 3D-Drucker-Handbuch

Firmware-Upgrade

Bitte melden Sie sich auf der offiziellen Webseite https://www.creality.com/download an, wechseln Sie die Sprache, wählen Sie den entsprechenden Drucker und das Modell aus und laden Sie die benötigte Firmware herunter. Sie können sie nach Abschluss der Installation verwenden.

Besuchen Sie unsere offizielle Webseite www.creality.com, um relevante Software-/Hardwareinformationen, Kontaktdaten sowie Bedienungs- und Wartungsanleitungen zu finden.

HINWEISE

1. Verwenden Sie den Drucker nicht auf andere als hierin beschriebene Weise, um Personen- oder Sachschäden zu vermeiden.
2. Stellen Sie den Drucker nicht in der Nähe von Wärmequellen oder brennbaren oder explosiven Gegenständen auf. Wir empfehlen, ihn in einer gut belüfteten, staubarmen Umgebung aufzustellen.
3. Setzen Sie den Drucker keinen starken Vibrationen oder instabilen Umgebungen aus, da dies zu einer schlechten Druckqualität führen kann.
4. Bitte verwenden Sie das empfohlene Harz, um Schäden an der Maschine zu vermeiden.
5. Verwenden Sie kein anderes Netzkabel als das mitgelieferte. Verwenden Sie immer eine geerdete dreipolige Steckdose.
6. Bitte öffnen Sie während des Betriebs die Plastikabdeckung nicht, da sonst der Druckvorgang unterbrochen wird.
7.
   Tragen Sie beim Betrieb des Druckers keine Baumwollhandschuhe. Solche Stoffe können sich in den beweglichen Teilen des Druckers verfangen, was zu Verbrennungen, möglichen Körperverletzungen oder Schäden am Drucker führen kann.
8. Bitte warten Sie einen Moment, nachdem der Druckvorgang abgeschlossen ist. Und tragen Sie bitte Handschuhe, um das Druckerzeugnis mit Werkzeugen zu entnehmen.
9. Reinigen Sie den Drucker regelmäßig. Schalten Sie beim Reinigen immer den Strom aus und wischen Sie mit einem trockenen Tuch Staub, anhaftende Druckkunststoffe oder andere Materialien von Rahmen, Führungsschienen oder Rädern ab. Verwenden Sie Glasreiniger oder Isopropylalkohol, um die Druckoberfläche zu reinigen.
10. Kinder unter 10 Jahren sollten den Drucker nicht ohne Aufsicht benutzen.
11. Diese Maschine ist mit einem Sicherheitsschutzmechanismus ausgestattet. Bewegen Sie die Düse oder den Druckplattformmechanismus während des Hochfahrens nicht manuell, andernfalls schaltet sich das Gerät aus Sicherheitsgründen automatisch ab.
12. Benutzer müssen die Gesetze und Vorschriften der entsprechenden Länder und Regionen, in denen das Gerät aufgestellt (verwendet) wird, einhalten, berufliche Ethik beachten, Sicherheitsverpflichtungen beachten, und die Verwendung unserer Produkte oder Geräte für illegale Zwecke ist strengstens untersagt. Creality übernimmt unter keinen Umständen die rechtliche Haftung für Zuwiderhandlungen.

Einleitung

1. Endschalter
2. Innensechsrundschraube
3. Nivellierschraube
4. Bauplattform
5. Luftfilter
6. Innensechsrundschraube
7. Harzwanne
8. Touchscreen
9. USB-Anschluss
10. Netzanschluss

Geräteparameter

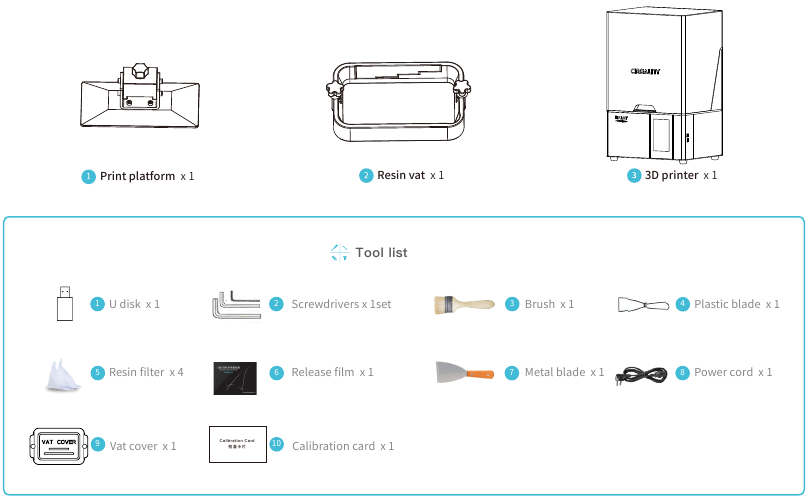

Lieferumfang

Tipps: Die oben genannten Zubehörteile dienen nur als Referenz, maßgebend ist das tatsächliche Produkt!

Gerät zusammenbauen

1. Maschinengehäuse x 1

2. Plastikabdeckung x 1


1. Schrauben entfernen
2. Acryl-Schutzabdeckung anbringen
3. Beachten Sie hier, dass das Eisenstück von der Unterseite des Schlitzes eingesetzt wird
4. Schrauben festziehen

Schnittstelleninformationen

Einstellung

Hinweis: Die aktuelle Oberfläche dient nur als Referenz; aufgrund der kontinuierlichen Funktionsaktualisierung ist die Benutzeroberfläche der neuesten Firmware auf der offiziellen Webseite maßgebend.

Plattform nivellieren

1. Zuerst die Plattform anheben, dann die Gummischrauben an der linken und rechten Seite der Harzwanne lösen und die Harzwanne herausnehmen.

2. Legen Sie die Kalibrierkarte auf den Druckbildschirm, gehen Sie mit dem Touchscreen auf „ Tools (Werkzeuge) → Manual (Manuell) → Home (Startseite)“ und überprüfen Sie, ob die Plattform gleichmäßig in die Kalibrierkarte eindringt.


Hinweis: Die Druckplattform wurde werkseitig nivelliert. Sollte sie aufgrund von Transport oder aus anderen Gründen nivelliert werden müssen, befolgen Sie bitte die folgenden Schritte zur Einstellung der Druckplattform.

Harz einfüllen

Gießen Sie das UV-lichthärtende Harz in die Harzwanne. Die Wannenkapazität beträgt 500 ml/1000 ml.

Tipps: So wechseln Sie das Harz:
Nehmen Sie die Harzwanne langsam heraus, gießen Sie das restliche Harz in den Behälter, reinigen Sie die Harzwanne, gießen Sie neues Harz ein und installieren Sie dann die Harzwanne wieder in die Maschine.

Harz kann Hautirritationen oder eine allergische Hautreaktion hervorrufen. Bitte tragen Sie vor Gebrauch Handschuhe, um direkten Hautkontakt zu vermeiden.

Anleitung zur Trennfolie

Installationsschritte

1. Entfernen Sie zuerst die 14 Schrauben am Boden der Wanne und nehmen Sie die alte Trennfolie ab.

2. Bereiten Sie die neue Trennfolie vor, ziehen Sie die Schutzfolien auf beiden Seiten der Trennfolie ab. Richten Sie die Löcher aus und bringen Sie die Trennfolie auf dem Klemmring an.

3. Legen Sie schließlich die Folien-Ring-Baugruppe vorsichtig zurück in den Wannenrahmen, dann setzen Sie die Befestigungsschrauben diagonal ein und ziehen Sie sie fest.

4. Die installierte Trennfolie ist wie abgebildet.


Parameter

Größe190mm*266mm

Dicke: 0.15-0.2mm

95% (Lichtdurchlässigkeit )

Druck starten

Slicer

1. Öffnen Sie die Slicing-Software des LCD-3D-Druckers, klicken Sie auf der linken Seite des Bildschirms auf „open (Öffnen)“ und fügen Sie die Modelldatei hinzu.

2. Wenn das Modell Unterstützung benötigt, klicken Sie auf das Symbol oben links, um die entsprechenden Parameter einzustellen.

3. Klicken Sie auf Symbol →Schneideparameter einstellen → warten Sie, bis der Slicevorgang abgeschlossen ist → speichern Sie die geslicte Datei (Weitere Informationen zu den Slicing-Tutorials finden Sie auf der offiziellen Webseite www.creality.com).



Hinweis: Die Benutzeroberfläche dient nur als Referenz und kann von der tatsächlichen Benutzeroberfläche abweichen.

Drucken

1. cxdlp-Datei generieren und auf dem USB-Stick speichern

2. USB-Stick einstecken → Drucktaste drücken.


Bitte stecken Sie den USB-Stick während des Druckvorgangs nicht ein oder ziehen Sie ihn nicht ab.

Hinweis: Die Benutzeroberfläche dient nur als Referenz und kann von der tatsächlichen Benutzeroberfläche abweichen.

1. Dateien auswählen

2. Wählen Sie die zu druckende Datei aus und drücken Sie „Start (Starten)“.

3. Drucken.


Fernsteuerung des Drucks

1. Herunterladen

2. Registrieren

3. Anmelden

4. QR-Code scannen

5. Gerät hinzufügen

6. Gerät auswählen

7. Druckstatus überprüfen

8. Druckfortschritt


Kabelverbindung

Fehlerbehebung

FDM 3D-DRUCKFILAMENTE

FDM 3D-DRUCKFILAMENTE

HP-PLA
Verbesserte umweltfreundliche Formel, matter Effekt, hohe Zähigkeit und feiner Druck. Die Rohmaterialien werden aus den Vereinigten Staaten importiert, zudem gibt es eine große Farbauswahl für Kunden.

CR-PLA
CR-ABS
CR-PETG
CR-TPU
Die CR-Serie richtet sich an Mid-End-Anwender und zeichnet sich durch eine transparente Ablage sowie ein schwarz-weißes Farbkarton-Design aus. Ihre geringe Toleranz im Drahtdurchmesser trägt zu einer stabilen Druckqualität bei. Die CR-Serie erfüllt Ihre Anforderungen an das tägliche Design und die Prototypenherstellung.

HC-PLA
HC-ABS
HC-PETG
HC-TPU
Die HC-Serie ist kosteneffizient. Sie ist weit verbreitet für allgemeine FDM-Druckerproduktdesigns auf dem Markt, um Ihre täglichen Design- und verschiedenen Prototypenbedürfnisse zu erfüllen.

EN-PLA
EN-ABS
EN-PETG
EN-TPU
Die Ender-Serie wird häufig für allgemeine FDM-Druckerdesigns verwendet, die die Bedürfnisse der Kunden für das tägliche Design und verschiedene Prototypenbedürfnisse erfüllen.

UV-EMPFINDLICHES HARZ FÜR 3D-DRUCKER

Standardharz
Geringe Schrumpfung, schnelle Druckgeschwindigkeit, nahezu geruchlos und ausgestattet mit Steifigkeit und Zähigkeit, geeignet zum Drucken gängiger Produktprototypen und Ausstellungsmodelle, außerdem hochkompatibel mit LCD-Druckern.

Geruchsarmes Harz
Geringer Geruch, hohe Präzision, detailreiche Texturen sind sehr ausdrucksstark. Gute Fließfähigkeit, hohe Druckerfolgsrate. Reichhaltige Farben, um die Farbwünsche des Kunden zu erfüllen, bevorzugt für Animationshandbücher, das Kunsthandwerk und die Möbelindustrie usw.

ABS-ähnliches Harz
Mit hoher Härte, hoher Zähigkeit der physikalischen Eigenschaften und starker Schlagfestigkeit kann es direkt auf die fertigen Modelle gebohrt werden und wird hauptsächlich im industriellen Prototypenbau und anderen Bereichen eingesetzt.

Dentalguss-Harz
Geringe Schrumpfung, aufgrund der geringen Schrumpfungseigenschaften ist die Größe genauer. Nach dem Formen verformt es sich unter Druck nicht leicht. Wird zur Herstellung von Porzellanzähnen verwendet.

Elastisches Harz
Elastisches Harz zeichnet sich durch gute Elastizität nach hochfestem Extrudieren oder Dehnen aus, wird häufig für Dämpfungs- und Kontaktflächen usw. eingesetzt und wird bevorzugt von Personen mit Originalität und Designideen verwendet.

Wasserwaschbares Harz
Das Modell kann direkt mit Wasser gewaschen werden und ist sicher, umweltfreundlich, mit hoher Oberflächengenauigkeit, kurzer Reinigungszeit und geringen Materialkosten. Wasserwaschbares Harz ist derzeit eines der beliebtesten neuen Materialien für Schulen, Bildungseinrichtungen und Druckbegeisterte.

Dentalmodell-Harz
Die Oberflächenhärte ist extrem hoch, kratzfest und weist geringe Schrumpfungseigenschaften auf. Es wird hauptsächlich bei der Wiederherstellung von Zahnimplantaten und beim Drucken von unsichtbaren Zahnspangen in der medizinischen Zahnmedizin eingesetzt.

Zähigkeitsharz
Zähigkeitsharz ist ein mittelharter, verschleißfester und wiederholt dehnbarer Werkstoff. Es wird in Teilen verwendet, die in Reibungsgeräten wiederholt gedehnt werden müssen.

Hochtemperaturharz
Hochtemperaturharz wird hauptsächlich zur Herstellung von Hochtemperatur-Gummiformen verwendet, die Temperaturen von etwa 200℃ ohne Rissbildung standhalten und eine gute Festigkeit, Steifigkeit und thermische Stabilität beibehalten.

Schmuckguss-Harz
Weit verbreitet in der Schmuckindustrie. Hervorragendes Brennverhalten, niedriger Ausdehnungskoeffizient, rückstandsfreie Verbrennung. Der Formgebungsprozess ist stabil und verformungsfrei. Das fertige Produkt hat eine glatte Oberfläche und hohe Präzision.

UV-empfindliche Harz-Parameterinformationen

Filament-Parameterinformationen

Material		Drucktemperatur (℃)	Betttemperatur (℃)	Schwierigkeit	Flexibilität	Schrumpfung	Dehnbarkeit	Anwendbare Modelle
PLA-Serie	HP-PLA	190-220	50-60					Geeignet für 99% der FDM-Modelle
	HP-PLAx3	190-220	50-60					Geeignet für 99% der FDM-Modelle
	CR-PLA	190-220	50-60					Geeignet für 99% der FDM-Modelle
	HC/EN-PLA	190-220	50-60					Geeignet für 99% der FDM-Modelle
ABS		220-260	90-110					Heizbett ist erforderlich, und ein Creality-Druckergehäuse wird für DIY-Maschinen empfohlen
PETG		230-250	60-100					Heizbett ist erforderlich, und ein Creality-Druckergehäuse wird für DIY-Maschinen empfohlen
TPU		210-240	50					Direktextrusionsmodelle
Silk		190-220	50-60					Geeignet für 99% der FDM-Modelle
Nylon		230-260	80-90					Heizbett ist erforderlich, und ein Creality-Druckergehäuse wird für DIY-Maschinen empfohlen
Carbon (Standardtyp)		190-220	50-60					Geeignet für 99% der FDM-Modelle
PDS Werbeschriftzug-Filament-PLA		190-220	50-60					Creality K5, K8, T5
Niedertemperatur-Filament-PCL		60-100	-					Niedertemperatur-3D-Druckstift

Technischer Support

Bitte geben Sie die Produktseriennummer an, wenn Sie technischen Support anfordern.
Für jeglichen Service kontaktieren Sie bitte zuerst Ihren lokalen Händler oder uns über
E-Mail: cs@creality.com für Support.

Aufgrund der Unterschiede zwischen verschiedenen Maschinenmodellen können die physischen Objekte und die endgültigen Bilder abweichen. Die endgültigen Erklärungsrechte sind Shenzhen Creality 3D Technology Co., Ltd. vorbehalten.

vip.creality.com

SHENZHEN CREALITY 3D TECHNOLOGY CO., LTD.
Adresse: 18F,JinXiuHongDu Building, Meilong Blvd., Longhua Dist.,
Shenzhen, China 518131
Offizielle Website: www.creality.com
Tel: +86 755-8523 4565
E-Mail: info@creality.com cs@creality.com
