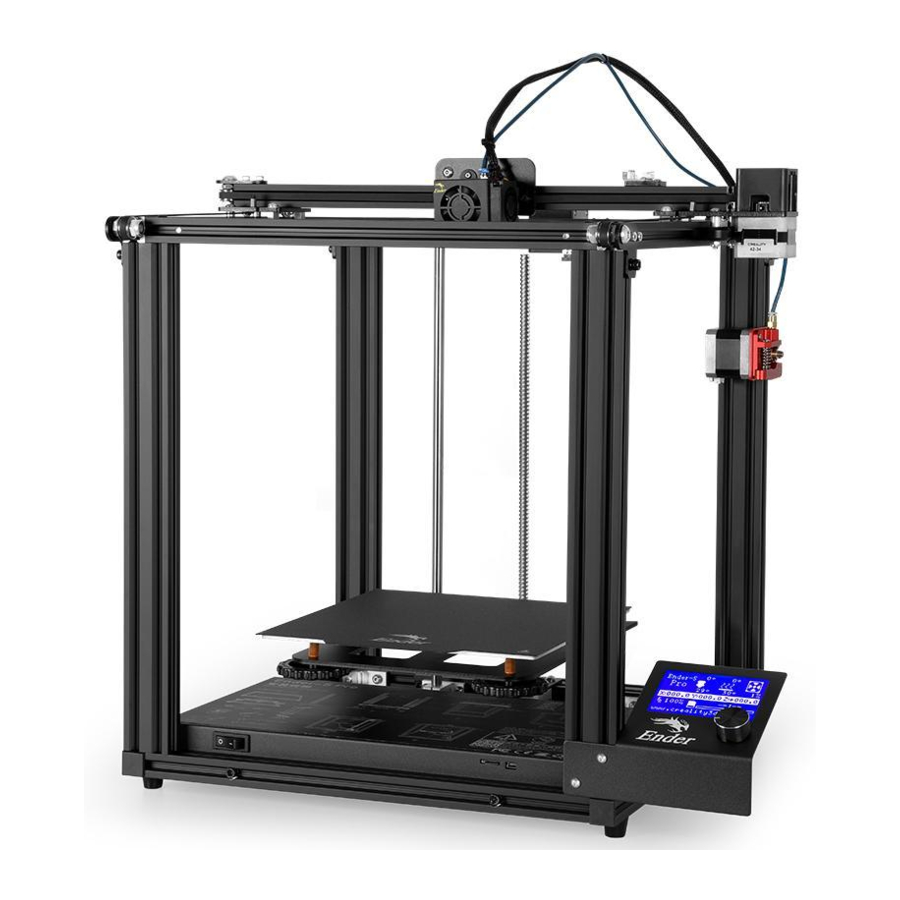

Creality Ender-5 Pro - 3D-Drucker Benutzerhandbuch

Hinweise

1. Benutzen Sie den Drucker nicht anders als hierin beschrieben, um persönliche Verletzungen oder Sachschäden zu vermeiden.
2. Stellen Sie den Drucker nicht in der Nähe von Wärmequellen oder brennbaren oder explosiven Gegenständen auf. Wir empfehlen, ihn in einer gut belüfteten, staubarmen Umgebung zu platzieren.
3. Setzen Sie den Drucker keinen starken Vibrationen oder einer instabilen Umgebung aus, da dies zu einer schlechten Druckqualität führen kann.
4. Vor der Verwendung von experimentellen oder exotischen Filamenten empfehlen wir, Standardfilamente wie ABS oder PLA zur Kalibrierung und zum Testen der Maschine zu verwenden.
5. Verwenden Sie kein anderes Netzkabel als das mitgelieferte. Verwenden Sie immer eine geerdete dreipolige Steckdose.
6.
   Berühren Sie während des Betriebs weder die Düse noch die Druckoberfläche, da diese heiß sein können. Halten Sie die Hände während des Gebrauchs von der Maschine fern, um Verbrennungen oder persönliche Verletzungen zu vermeiden.
7.
   Tragen Sie beim Betrieb des Druckers keine Handschuhe oder weite Kleidung. Solche Kleidungsstücke können sich in den beweglichen Teilen des Druckers verfangen, was zu Verbrennungen, möglichen Körperverletzungen oder Druckerschäden führen kann.
8. Verwenden Sie beim Reinigen des Hotends des Druckers immer die mitgelieferten Werkzeuge. Berühren Sie die Düse im erhitzten Zustand nicht direkt. Dies kann zu persönlichen Verletzungen führen.
9. Reinigen Sie den Drucker häufig. Schalten Sie beim Reinigen immer den Strom aus und wischen Sie mit einem trockenen Tuch Staub, anhaftende Druckkunststoffe oder andere Materialien von Rahmen, Führungsschienen oder Rädern ab. Verwenden Sie Glasreiniger oder Isopropylalkohol, um die Druckoberfläche vor jedem Druck zu reinigen, um konsistente Ergebnisse zu erzielen.
10. Kinder unter 10 Jahren sollten den Drucker nicht unbeaufsichtigt benutzen.

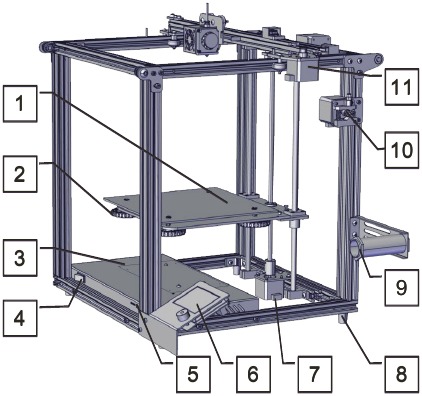

Einführung

1. Heizbett
2. Nivellierschraube
3. Netzteil
4. Schalter
5. SD-Steckplatz und USB-Anschluss
6. Anzeige
7. Z-Stepper
8. Fußplatte
9. Filamenthalter
10. Extrusionsmechanismus
11. X-Stepper

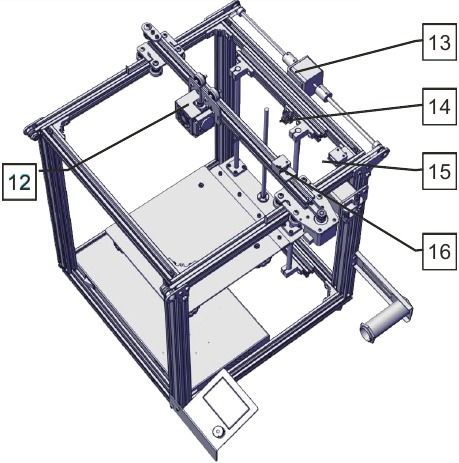

12. Düsenbaugruppe
13. Y-Stepper
14. Z-Endschalter
15. Y-Endschalter
16. X-Endschalter

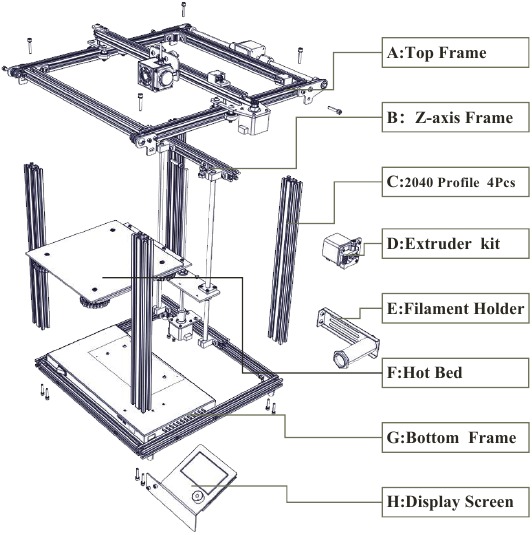

Allgemeine Liste

Werkzeugliste

Nr.	Bild	Name	Menge
1		Schraubenschlüssel & Schraubendreher	1 Satz
2		TF-Karte & Lesegerät	1 Satz
3		Spatel	1
4		Zange	1
5		0,4 mm Düsenreiniger	1
6		Stromkabel	1
7		Filament (200)g	1
8		Ersatzteile	1 Satz

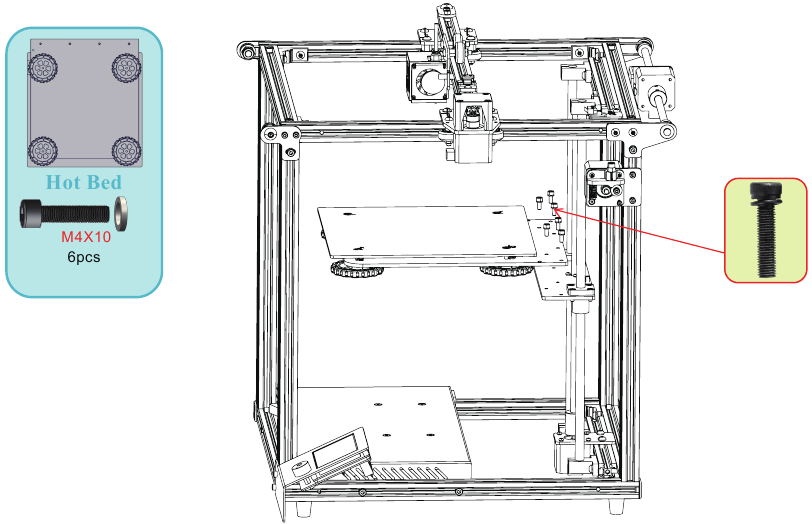

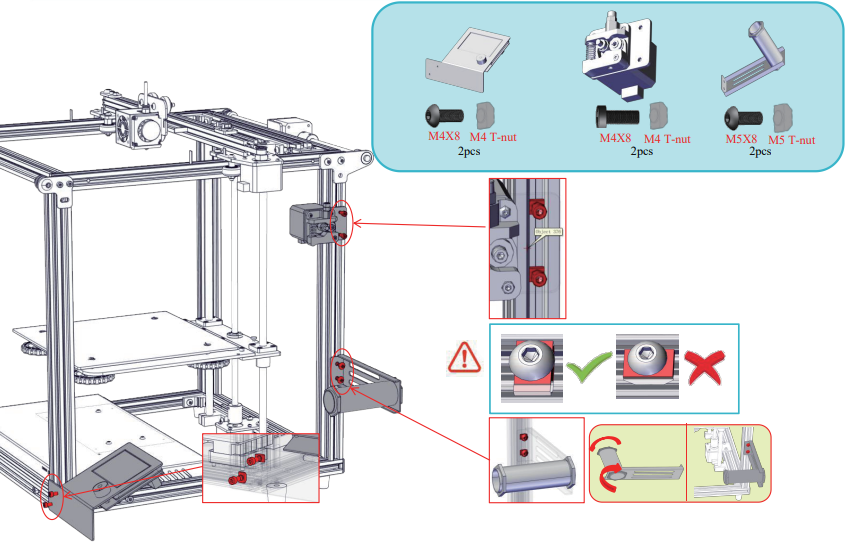

Montageschritt

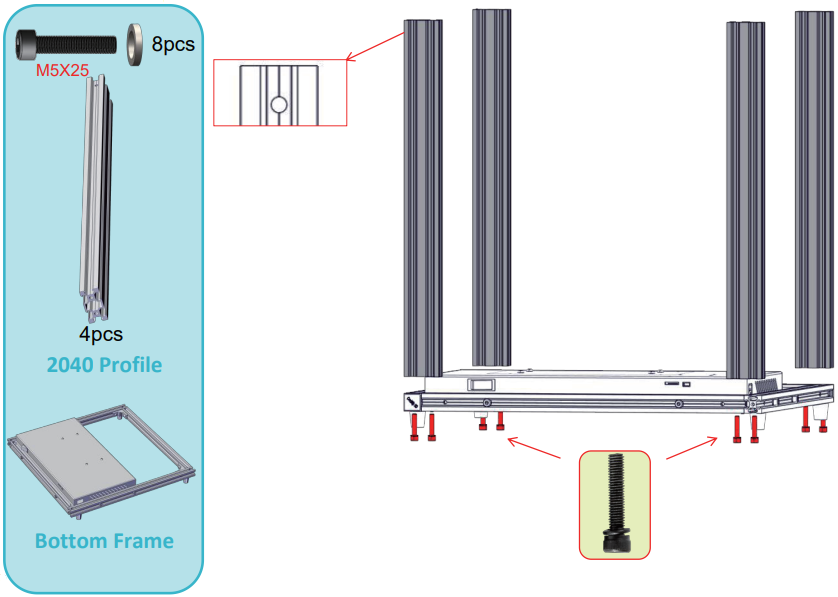

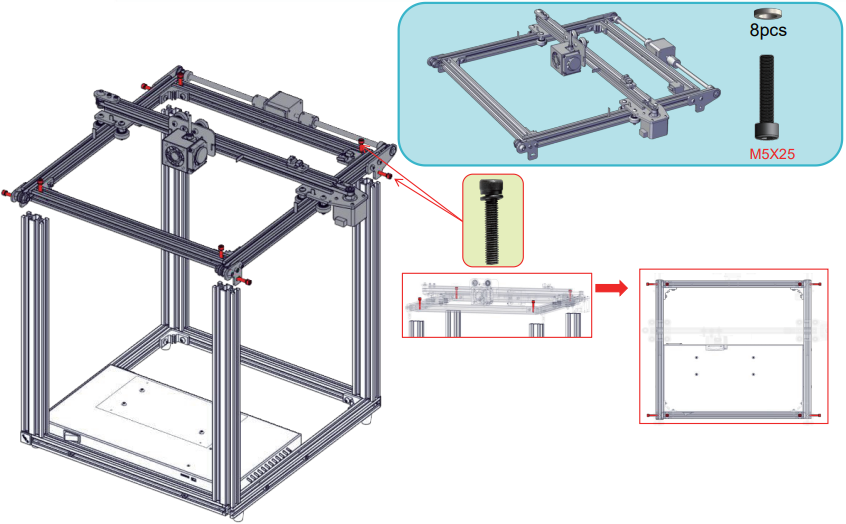

Legen Sie das Profilloch der Seite auf, installieren Sie das Profil, aber achten Sie auf die Richtung.

Hinweis: Ziehen Sie die vier Schrauben oben fest, dann die seitlichen Schrauben.

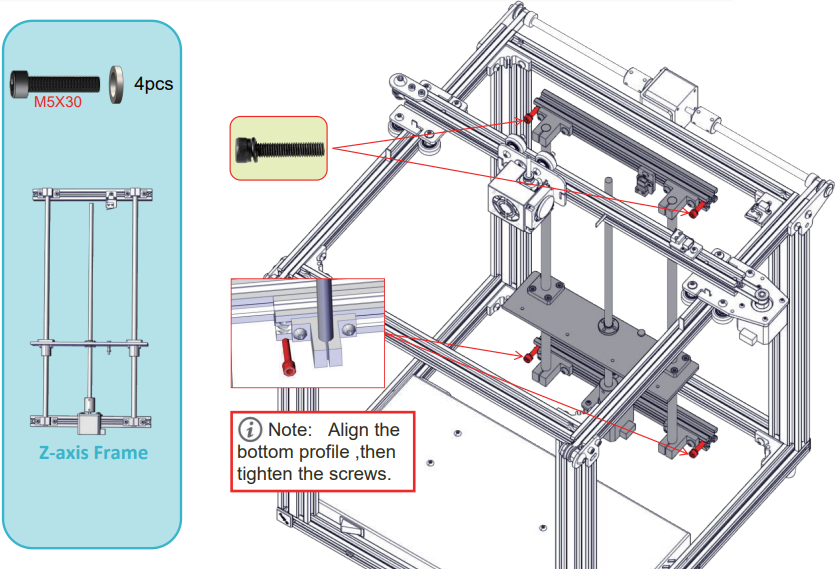

Hinweis: Richten Sie das untere Profil aus und ziehen Sie dann die Schrauben fest.

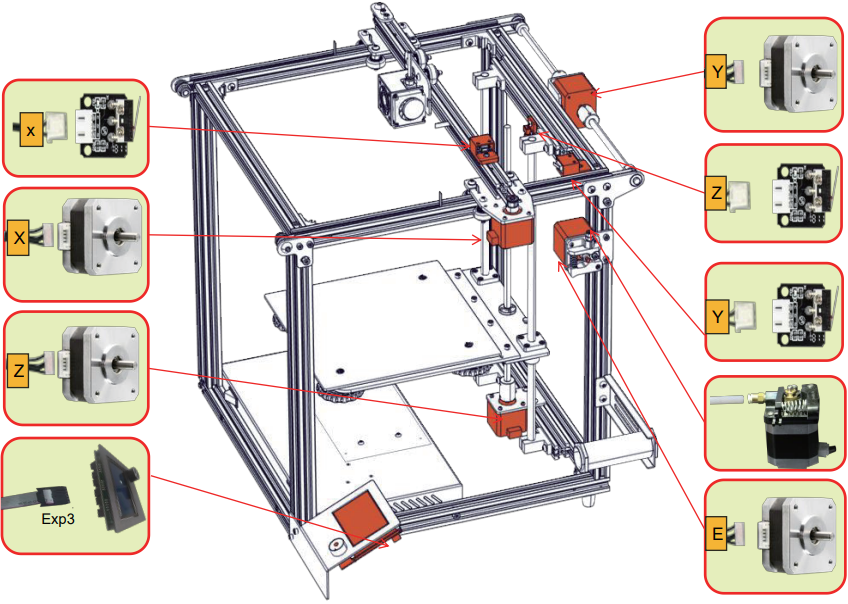

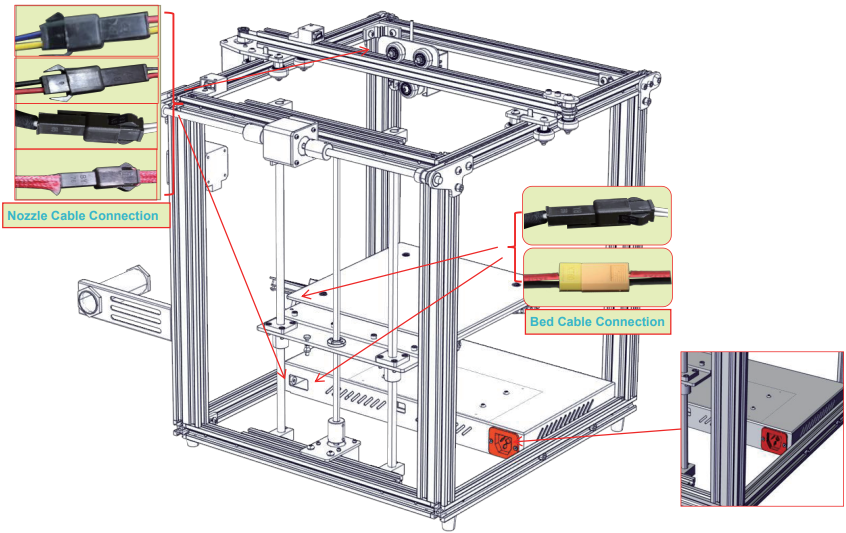

Kabelverbindung

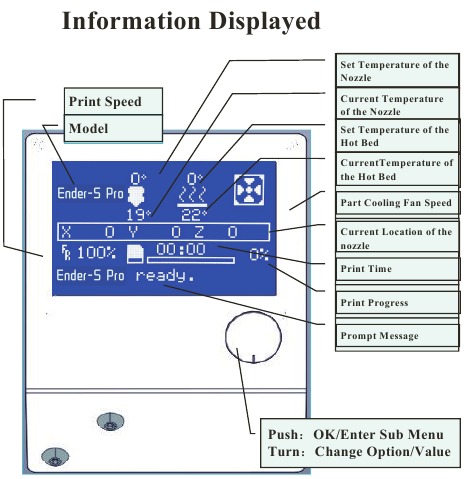

Bildschirminformationen

Filament einlegen

Vorheizen

Method 1

Method 2

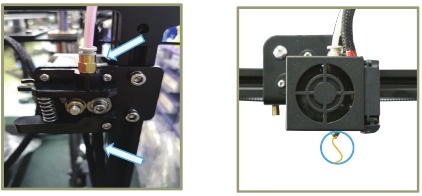

Zuführung

Halten Sie den Extruderhebel gedrückt und führen Sie dann 1,75 mm Filament durch das kleine Loch des Extruders ein. Führen Sie es weiter ein, bis Filament aus der Düse kommt.

Tipp: Wie wechselt man das Filament?

1. Filament in der Nähe des Extruders abschneiden und langsam neues Filament zuführen, bis es in das neue Filament eingezogen ist.
2. Düse vorheizen und das Filament schnell zurückziehen und das neue Filament zuführen.

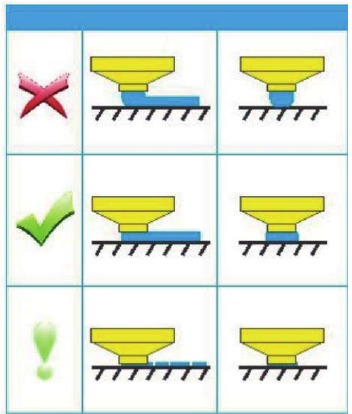

Druckbettnivellierung

1. Prepare → Auto Home (Vorbereiten → Auto Home). Warten Sie, bis sich die Düse nach links/vorne auf der Plattform bewegt hat.

2. Prepare→Disable Steppers (Vorbereiten→Stepper deaktivieren) (Schrittmotortreiber schließen, Motor freigeben)

3. Bewegen Sie die Düse zur vorderen/linken Nivellierschraube und stellen Sie die Plattformhöhe durch Drehen des darunter liegenden Knopfes ein. Verwenden Sie ein Blatt A4-Papier (Standarddruckerpapier), um die Einstellung zu erleichtern, und stellen Sie sicher, dass die Düse das Papier leicht berührt.

4. Schließen Sie die Einstellung der Schraube an allen 4 Ecken ab.

5. Wiederholen Sie die oben genannten Schritte bei Bedarf 1-2 Mal.

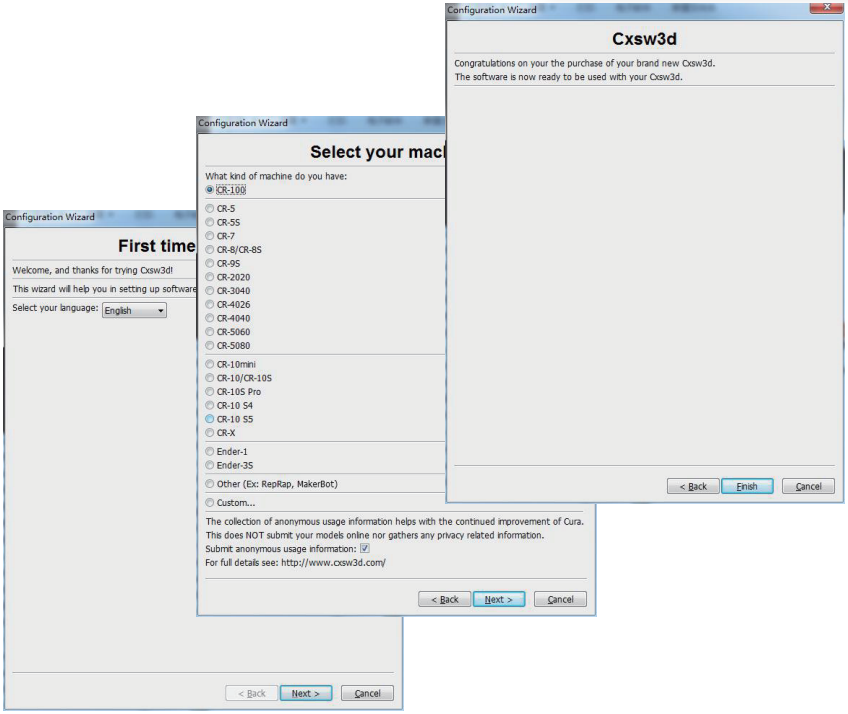

Software-Installation

1. Doppelklicken Sie, um die Software zu installieren.

2. Doppelklicken Sie, um die Software zu öffnen.

3. Sprache auswählen→Weiter→Ihre Maschine auswählen→Weiter→Fertigstellen.


Druck vorbereiten

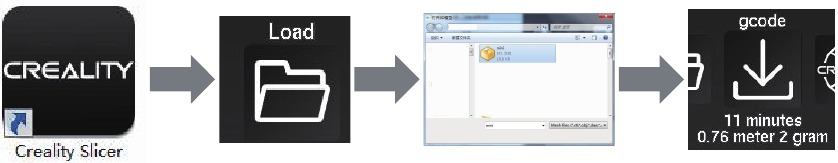

Slicing

TF-Karte mit Lesegerät in den Computer einlegen.

Software öffnen→Laden→Datei auswählen→Warten, bis das Slicing abgeschlossen ist, und die G-Code-Datei auf der TF-Karte speichern.

Drucken

TF-Karte einlegen→Print from TF (Drucken von TF) auswählen→Datei auswählen.

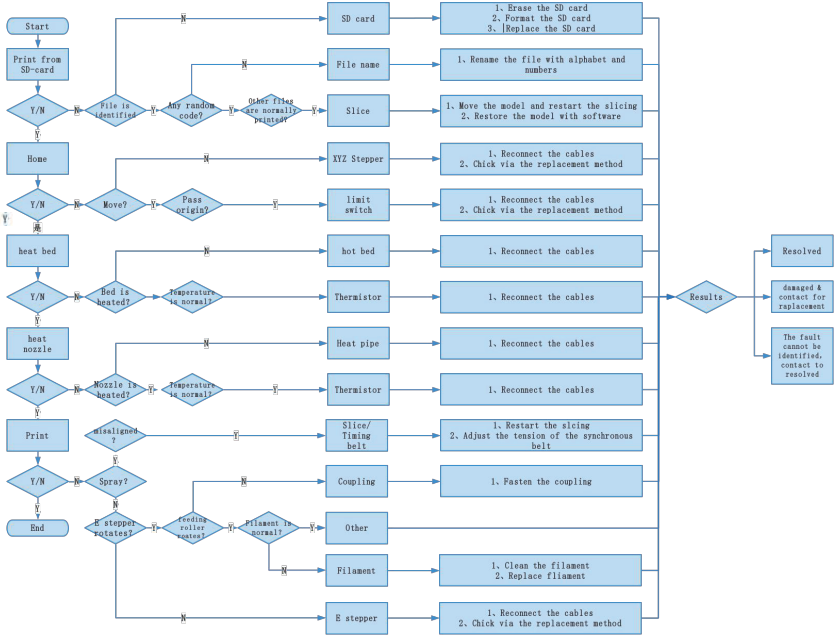

Fehlerbehebung

Kundendienst

Service

1. Der Drucker kann innerhalb von sieben Tagen zurückgegeben werden, 15 Tage Umtausch, ein Jahr Garantie, lebenslange Wartung.

Umtauschvoraussetzungen

1. Das Aussehen des Produkts ist intakt, ohne Beschädigungen, Kratzer, Flecken, Risse, Verformungen usw.;
2. Maschinenteile, Werkzeuge und Zubehör sind vollständig;
3. Vorlage einer vollständigen und gültigen Kaufrechnung und Garantiekarte, die Produktnummer muss übereinstimmen.

Garantieumfang

1. Die folgenden Zubehörteile sind nicht im Garantieumfang enthalten, sofern sie nicht durch den Transport beschädigt wurden: Plattformaufkleber; Plattform-Formplatte; Acrylabdeckung; Kartenleser und TF-Karte; Plattformglas; USB-Kabel; Filament; Halterung und Werkzeuge usw.
2. Profil: Vor der Auslieferung der Ware führen wir Maschinentests durch, daher kann es zu leichten Kratzern kommen, oder aufgrund des Langstreckentransports kann das Profil etwas zerkratzt werden. Sofern die normale Nutzung nicht beeinträchtigt wird, fällt dies prinzipiell nicht in den Garantieumfang;
3. Düsenbaugruppe (Düse, Heizblock, Halsrohr, Kühlkörper, Teflonrohr usw.) hat eine Garantiezeit von 3 Monaten; sollte sie nach Ablauf der Garantie beschädigt werden, müssen Sie eine neue erwerben;
4. Hauptplatine, LCD-Display, Netzteil, Heizbett haben eine Garantiezeit von 12 Monaten; bei Qualitätsproblemen erhalten Sie kostenlose Wartung; nach Ablauf der Garantiezeit kann das Gerät zur Wartung an das Originalwerk zurückgeschickt werden, die Versand- und Wartungskosten müssen vom Benutzer getragen werden;

Erklärung

Um die Funktion und Effektivität von 3D-Druckern besser hervorzuheben und die Entwicklung der globalen Marktwirtschaft zu fördern, die Selbstdisziplin der Nutzer in der 3D-Industrie zu stärken und ein gutes Image des 3D-Drucks zu etablieren, da der Creality 3D-Drucker alle Arten von autorisierten Produktzertifikaten und Qualitätsmanagementsystemen bestanden hat, erklären wir hiermit, dass es strengstens verboten ist, unseren Drucker zum Drucken von Produkten oder Geräten zu verwenden, die gegen die Gesetzgebung des jeweiligen Landes und der Regionen verstoßen.

Besuchen Sie unsere offizielle Website www.creality.com
Auf der Website finden Sie relevante Software-/Hardwareinformationen, Kontaktdaten sowie Bedienungs- und Wartungsanleitungen.

SHENZHEN CREALITY 3D TECHNOLOGY CO.,LTD.
11F & Raum 1201, Block 3, JinChengYuan, Tongsheng Community,
Dalang, Longhua District, Shenzhen, China, 518109
Offizielle Website: www.creality.com
Tel: +86 755-8523 4565
E-Mail: info@creality.com cs@creality.com
