Creality K1 SE Handbuch

Über das Gerät

Über den Drucker

Gerätespezifikationen

Grundlegende Parameter

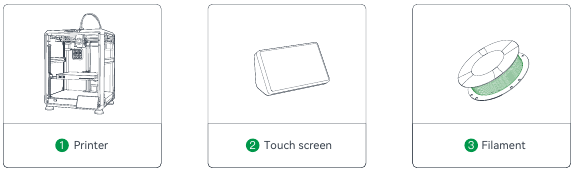

Packliste

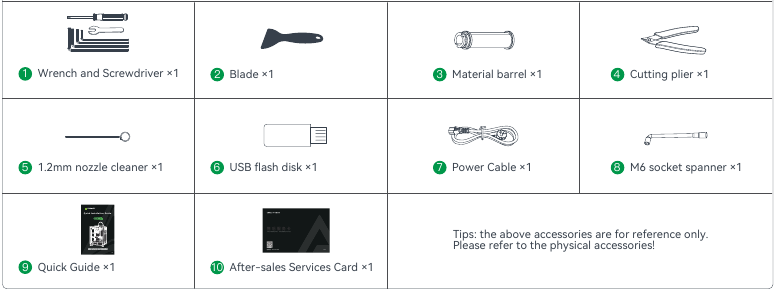

Werkzeugkastenliste

Auspacken

Produkt installieren

1. Schalten Sie das Gerät nicht ein, während Sie den Touchscreen anschließen oder trennen.
2. Das flexible Flachbandkabel der Basis ist empfindlich; vorsichtig handhaben, um Bruch zu vermeiden.

   • Bitte stellen Sie vor dem Anschluss der Stromversorgung die korrekte Position für den Netzschalter und die Netzspannung sicher, um Schäden am Gerät zu vermeiden.
   • Liegt die Netzspannung zwischen 100V und 120V, wählen Sie bitte mit einem geraden Schraubendreher die 115V für den Netzschalter.
   • Liegt die Netzspannung zwischen 200V und 240V, wählen Sie bitte mit einem geraden Schraubendreher die 230V für den Netzschalter (Standard ist 230V).

1. Nehmen Sie den Touchscreen aus der Werkzeugkiste und verbinden Sie ihn gemäß Abbildung A mit dem von der Basis verlängerten Flachbandkabel. Rasten Sie anschließend den Touchscreen gemäß Abbildung B in den Schlitz der Grundplatte ein. (Die Ausrichtung ist wie in der Abbildung gezeigt; andernfalls kann die Bildschirmoberfläche beschädigt werden.)

2. Installieren Sie den Teflonschlauch.

3. Installieren Sie den Materialzylinder.

4. Anschluss und Einschalten.

5. Filamente laden. (Führen Sie die Filamente so tief wie möglich in den Teflonschlauch ein, bis sie sich nicht mehr bewegen lassen.)

6. Wählen Sie eine Sprache und klicken Sie auf "Next" (Weiter). Entfernen Sie die drei Schrauben a, b und c gemäß den durch den gelben Pfeil angezeigten Positionen. Klicken Sie auf "OK" (OK) auf dem Bildschirm.

7. Halten Sie den grünen Würfel in der Abbildung frei von Schmutz und klicken Sie dann auf "OK" (OK).


Die aktuelle Benutzeroberfläche dient nur als Referenz. Aufgrund der kontinuierlichen Funktionsaktualisierungen ist die auf der offiziellen Website veröffentlichte neueste Software-/Firmware-Benutzeroberfläche maßgebend.

Einschaltanleitung

Erinnerung: Wenn die Druckzeit des Geräts 300 Stunden überschreitet oder wenn die Druckplattform oder die Düsen ausgetauscht wurden, kann sich der Abstand zwischen Plattform und Düsen ändern, was dazu führen kann, dass die erste Schicht des Modells nicht fest haftet, was zu einem Druckfehler führt. Bitte kalibrieren Sie die Plattform regelmäßig.

Die aktuelle Benutzeroberfläche dient nur als Referenz. Aufgrund der kontinuierlichen Funktionsaktualisierungen ist die auf der offiziellen Website veröffentlichte neueste Software-/Firmware-Benutzeroberfläche maßgebend.

Über die Benutzeroberfläche

Hauptmenü, Vorbereiten

Dateien

1. Lokales Modell

   Tipps: Die Wahl der Druckkalibrierung kann die Druckqualität verbessern

2. Halten Sie das Modell gedrückt, um es mehrfach auszuwählen und auf ein USB-Flash-Laufwerk zu kopieren

3. Modell auf USB-Flash-Laufwerk

4. Verlauf


Die aktuelle Benutzeroberfläche dient nur als Referenz. Aufgrund der kontinuierlichen Funktionsaktualisierungen ist die auf der offiziellen Website veröffentlichte neueste Software-/Firmware-Benutzeroberfläche maßgebend.

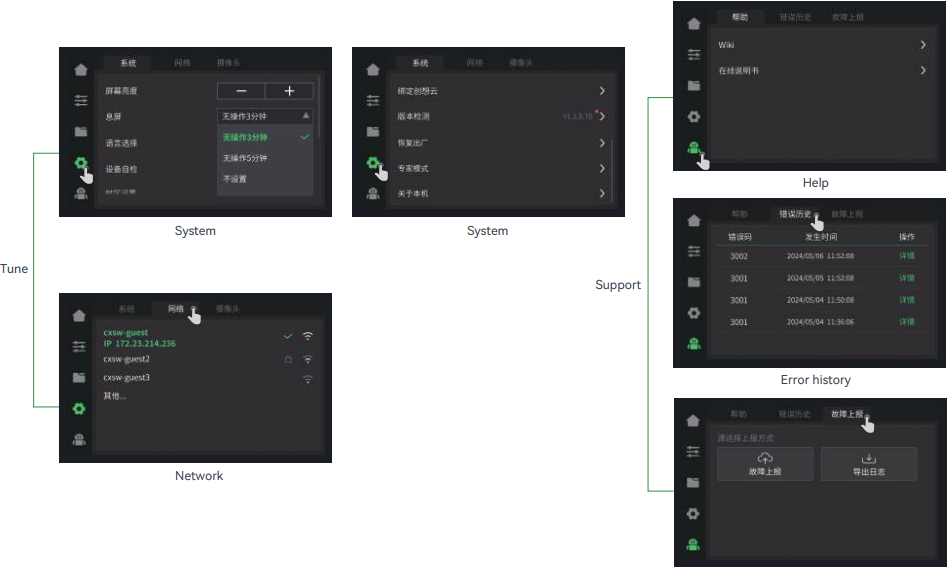

Einstellen, Support

Die aktuelle Benutzeroberfläche dient nur als Referenz. Aufgrund der kontinuierlichen Funktionsaktualisierungen ist die auf der offiziellen Website veröffentlichte neueste Software-/Firmware-Benutzeroberfläche maßgebend.

Erster Druck

Drucken über USB-Flash-Laufwerk

Hinweis: Halten Sie den Extrusionsschalter vor dem Drucken gesperrt.

1. Speichergerät einlegen

2. USB-Flash-Laufwerk-Modell

3. Drucken auswählen

4. Drucken


Die aktuelle Benutzeroberfläche dient nur als Referenz. Aufgrund der kontinuierlichen Funktionserweiterungen gilt die neueste Software/Firmware-Benutzeroberfläche, die auf der offiziellen Website veröffentlicht wird.

LAN-Druck

1. Herunterladen

   Creality Print
   unter (www.crealitycloud.com) oder suchen Sie die Software auf einem USB-Flash-Laufwerk und installieren Sie sie.

   Tipps: der Computer muss sich im selben lokalen Netzwerk wie der Drucker befinden
2. Sprache und Region auswählen

3. Einen Drucker auswählen

4. Modelldateien importieren

5. Modell öffnen und auf "Slice" (Schneiden) klicken


Die aktuelle Benutzeroberfläche dient nur als Referenz. Aufgrund der kontinuierlichen Funktionserweiterungen gilt die neueste Software/Firmware-Benutzeroberfläche, die auf der offiziellen Website veröffentlicht wird.

Creality Cloud-Druck

1. Suchen Sie im App Store nach "Creality Cloud", laden Sie es herunter und installieren Sie es

2. Registrieren

3. Anmelden

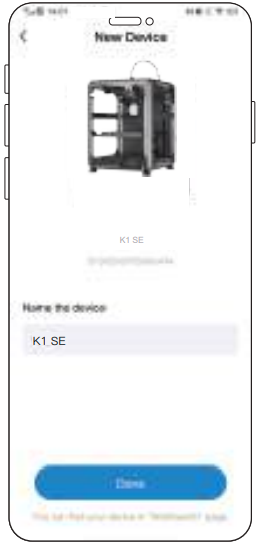

4. Ein neues Gerät hinzufügen

5. Erfolgreich hinzugefügt

6. Modell auf der Startseite auswählen

7. Slice (Schneiden)

8. Drucken

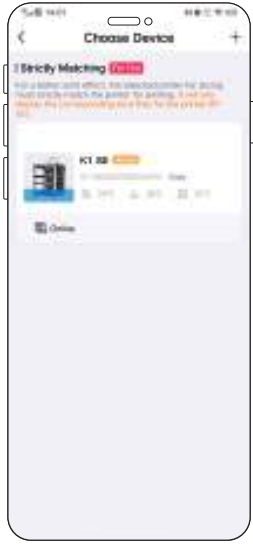

9. Ein Gerät auswählen

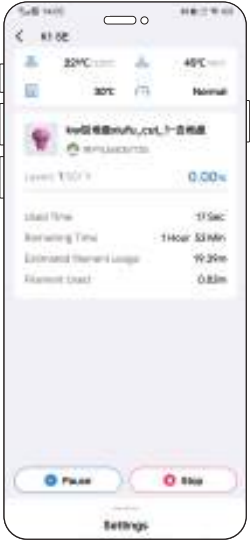

10. Druckvorgang läuft...


Die aktuelle Benutzeroberfläche dient nur als Referenz. Aufgrund der kontinuierlichen Funktionserweiterungen gilt die neueste Software/Firmware-Benutzeroberfläche, die auf der offiziellen Website veröffentlicht wird.

Funktionale Spezifikation

Extrudieren, Filament zurückziehen

Extrudieren

Filament zurückziehen

HINWEIS: Die Düsentemperatur muss entsprechend den Filamenteigenschaften eingestellt werden.

Die aktuelle Benutzeroberfläche dient nur als Referenz. Aufgrund der kontinuierlichen Funktionserweiterungen gilt die neueste Software/Firmware-Benutzeroberfläche, die auf der offiziellen Website veröffentlicht wird.

Tipps und routinemäßige Wartung

Wartungspunkte

Wartungsanleitung

Wenn die oben genannten Probleme nicht behoben werden können:

1. Sie können sich im offiziellen Creality Wiki (https://wiki.creality.com) anmelden, um detailliertere Anleitungen zum Kundendienst zu finden.
2. Oder kontaktieren Sie unser Kundendienstzentrum unter +86 755 3396 5666, oder senden Sie eine E-Mail an cs@creality.com.

Vorsichtsmaßnahmen beim Drucken

Schmierung und Wartung

Tipps: bitte fetten und schmieren Sie die dafür vorgesehenen Bereiche regelmäßig (wie im Bild gezeigt). (Anwender können das Fett für die Maschinenwartung selbst kaufen.)

Verwendung und Wartung der flexiblen Plattform

Eigenschaften

• Stärkere Modellhaftung, einfaches Entfernen des Modells nach dem Druck.
• Doppelseitige Epoxidharzbeschichtung, beide Seiten können zum Drucken verwendet werden.
• Die Epoxidharzbeschichtung blistert nicht, die texturierte Oberfläche ist leicht zu reinigen.

Vorsichtsmaßnahmen bei der Verwendung

• Wenn die Temperatur des Heizbetts während des Drucks zu niedrig ist, kann es zu schlechter Haftung kommen.
• Wenn sich Öl oder Handschweiß auf der Plattformoberfläche befindet, kann es zu schlechter Haftung kommen.
• Übermäßiger Düsendruck oder das gewaltsame Entfernen des Modells mit einem Metallspatel kann die Epoxidbeschichtung leicht beschädigen.

Wenn Sie die oben genannte flexible Plattform kaufen möchten, können Sie den Shop unter https://vip.creality.com/en/goods-detail/2105 besuchen.

1. Entfernen Sie das gedruckte Modell zusammen mit der flexiblen Plattform, nachdem es abgekühlt ist, vom Gerät und biegen Sie die Plattform leicht, um das Modell von der Plattform zu lösen. (Vermeiden Sie übermäßiges Biegen der Plattform, um Verformungen und Unbrauchbarkeit zu verhindern)

2. Filamentrückstände auf der Plattform können mit einer Klinge abgekratzt werden. Seien Sie bei der Verwendung vorsichtig.

3. Wenn die erste Schicht des Modells nicht haftet, wird empfohlen, Klebestift gleichmäßig auf die Oberfläche der Plattform aufzutragen.


Erinnerung: Da die Druckplattform ein Verschleißteil ist, wird empfohlen, die Druckplattform regelmäßig zu ersetzen, um eine gute Haftung der ersten Modellschicht zu gewährleisten.

Reinigung von Schmutz im Gehäuse

*Aufgrund von Unterschieden zwischen verschiedenen Maschinenmodellen können die tatsächlichen Objekte und die Bilder abweichen. Bitte beziehen Sie sich auf die tatsächliche Maschine.

Firmware-Upgrade

1. Sie können die Firmware direkt über den Gerätebildschirm aktualisieren;
2. Sie können die Firmware über Creality Cloud OTA aktualisieren;
3. Bitte besuchen Sie die offizielle Website https://www.creality.com, klicken Sie auf "Service Center" (Servicezentrum) → "Firmware/Software Download" (Firmware/Software herunterladen) → "Download the required firmware" (Erforderliche Firmware herunterladen), installieren und verwenden Sie diese.

Informationen zu Produktbetrieb und Kundendienst

1. Sie können sich im offiziellen Creality Wiki (https://wiki.creality.com) anmelden, um detailliertere Anleitungen zum Kundendienst zu finden.

   Creality Wiki
2. Oder kontaktieren Sie unser Kundendienstzentrum unter +86 755 3396 5666, oder senden Sie eine E-Mail an cs@creality.com.

HINWEISE

1. Verwenden Sie den Drucker nicht anders als hier beschrieben, um Personen- oder Sachschäden zu vermeiden;
2. Stellen Sie den Drucker nicht in der Nähe von Wärmequellen oder brennbaren oder explosiven Gegenständen auf. Wir empfehlen, ihn in einer gut belüfteten, kühlen und staubfreien Umgebung zu platzieren;
3. Setzen Sie den Drucker keinen starken Vibrationen oder anderen instabilen Umgebungen aus, da dies die Druckqualität beeinträchtigen kann;
4. Bitte verwenden Sie empfohlene Filamente, um ein Verstopfen des Extrusionskopfes und Schäden an der Maschine zu vermeiden;
5. Verwenden Sie während der Installation nicht das Stromkabel anderer Produkte. Verwenden Sie immer eine geerdete dreipolige Steckdose, die dem Drucker beiliegt;
6. Berühren Sie während des Betriebs nicht die Düse und das beheizte Druckbett, um Verbrennungen oder persönliche Verletzungen zu vermeiden;
7. Tragen Sie beim Betrieb der Maschine keine Handschuhe oder Wicklungen, um ein Einklemmen durch bewegliche Teile zu vermeiden, das Quetsch- und Schnittverletzungen an Körperteilen verursachen könnte;
8. Verwenden Sie die mitgelieferten Werkzeuge, um das Filament rechtzeitig unter Ausnutzung der Restwärme nach dem Drucken vom Extruder zu entfernen. Berühren Sie den Extruder beim Reinigen nicht direkt, da dies sonst zu Verbrennungen führen kann;
9. Reinigen Sie den Drucker häufig. Reinigen Sie das Druckergehäuse regelmäßig mit einem trockenen Tuch, nachdem Sie den Drucker ausgeschaltet haben, und wischen Sie Staub, anhaftendes Druckfilament und Fremdkörper weg;
10. Kinder unter 10 Jahren sollten den Drucker nicht ohne Aufsicht benutzen, da dies sonst zu persönlichen Verletzungen führen kann;
11. Benutzer müssen die Gesetze und Vorschriften der entsprechenden Länder und Regionen, in denen das Gerät aufgestellt (verwendet) wird, einhalten, die Berufsethik beachten, Sicherheitsverpflichtungen erfüllen und die Verwendung unserer Produkte oder Geräte für illegale Zwecke strengstens untersagen; Creality übernimmt unter keinen Umständen die rechtliche Verantwortung für Rechtsverletzungen;
12. Tipp: Stecken Sie keine Kabel unter Spannung ein oder aus.

Kontaktinformationen

Sie können unsere offizielle Website (https://www.creality.com) besuchen, um Informationen zu Software, Hardware, Kontaktinformationen, Gerätegarantie und mehr zu finden.

Tel: +86 755-8523 4565

E-mail: cs@creality.com
