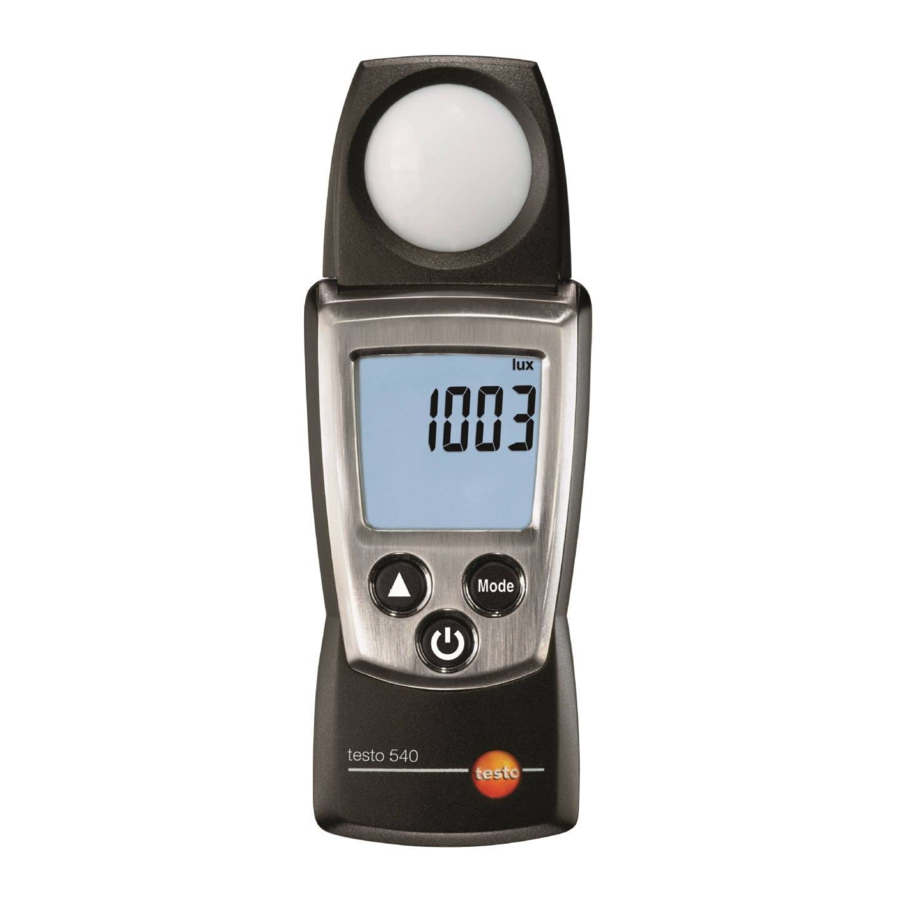

TESTO 540 Handbuch

Kurzanleitung für das Produkt

1. Schutzkappe: Parkposition
2. Lichtsensor
3. Display
4. Bedientasten
5. Batteriefach (auf der Rückseite)

Grundeinstellungen
Instrument aus > 2s drücken und halten > auswählen mit , bestätigen mit :
Auto-Aus-Funktion: OFF (Aus), ON (Ein)

Instrument einschalten
drücken.

Displaybeleuchtung einschalten (für 10s)
Instrument ein > drücken

Anzeigegröße auswählen
Instrument ein > auswählen mit :
lux, ftc

Anzeigemodus auswählen
Instrument ein > auswählen mit :
Aktueller Messwert > Hold (Halten): Messwerte werden gehalten > Max (Maximalwert): Maximale Werte > Min (Minimalwert): Minimale Werte

Instrument ausschalten:
Instrument ein > 2s drücken und halten.

Technische Daten

Funktionen und Verwendung
Das testo 540 ist ein Beleuchtungsstärke-Messgerät. Es wird üblicherweise zur Messung der Beleuchtungsstärke verwendet, z.B. an Arbeitsplätzen.

Technische Daten
Messdaten

• Sensor:
  Fotodiode
• Parameter:
  Lux (lm/m 2 ), foot candle (lm/ft 2 )
• Messbereiche:
  0...99999 Lux, 0...93000 ftc
• Auflösungen:
  1 Lux (0...19,999 Lux), 10 Lux (restlicher Bereich)
  0.1 ftc (0...1,858.0 Lux), 1 ftc (restlicher Bereich)
• Genauigkeiten (Nenntemperatur 25°C, ±1 Digit):
  ± 3% zum Referenzwert (Class B, DIN 5032 part 7)
• Messrate:
  0.5 s

Weitere Instrumentendaten

• Schutzklasse: IP40
• Umgebungsbedingungen:
  0...50°C, 32...122°F
• Lager-/Transportbedingungen:
  -40...70°C, -40...158°F
• Spannungsversorgung:
  2x 1.5 V type AAA
• Batterielebensdauer:
  200 h (ohne Displaybeleuchtung)
• Abmessungen:
  133x46x25mm / 5.2x1.8x1.0 in (inkl. Schutzkappe)
• Gewicht: 95 g / 3.4 oz (inkl. Batterien und Schutzkappe)

Richtlinien, Normen und Prüfungen

• EC Directive: 2004/108/EEC

Garantie

• Dauer: 2 Jahre

Produktbeschreibung

Auf einen Blick

1. Schutzkappe: Parkposition
2. Lichtsensor
3. Display
4. Bedientasten
5. Batteriefach (auf der Rückseite)

Erste Schritte

Batterien einlegen

1. Um das Batteriefach zu öffnen, schieben Sie die Batteriefachabdeckung nach unten.
2. Legen Sie Batterien ein (2x 1.5 V type AAA). Achten Sie auf die Polarität!
3. Um das Batteriefach zu schließen, schieben Sie die Batteriefachabdeckung wieder auf.

Grundeinstellungen im Konfigurationsmodus

Einstellbare Funktionen

• Auto-Aus-Funktion: OFF (Aus), ON (Ein) (Das Instrument schaltet sich automatisch aus, wenn 10 Minuten lang keine Taste gedrückt wird)

1. Beim Einschalten des Instruments drücken und halten Sie gedrückt, bis und im Display erscheinen (Konfigurationsmodus).
   • Die einstellbare Funktion wird angezeigt. Die aktuelle Einstellung blinkt.
2. Drücken Sie mehrmals, bis die gewünschte Einstellung blinkt.
3. Drücken Sie um die Eingabe zu bestätigen.
   • Das Instrument wechselt in den Messmodus.

Verwendung des Produkts

Um korrekte Messwerte zu gewährleisten: Halten Sie das Instrument horizontal, sodass der Lichtsensor nach oben gerichtet ist.

Instrument einschalten

• Drücken Sie .
  • Der Messmodus wird geöffnet.

Displaybeleuchtung einschalten

Das Instrument ist eingeschaltet.

• Drücken Sie .
  • Die Displaybeleuchtung erlischt automatisch, wenn 10 Sekunden lang keine Taste gedrückt wird.

Parametereinheit ändern

• Drücken Sie bis die gewünschte Einheit erscheint.

Einstellbare Einheiten

• lux
• ftc

Displayansicht ändern

Einstellbare Ansichten

• Aktueller Messwert
• Hold (Halten): Messwerte werden gehalten.
• Max (Maximalwert): Maximale Werte seit dem letzten Einschalten oder letzten Reset des Instruments.
• Min (Minimalwert): Minimale Werte seit dem letzten Einschalten oder letzten Reset des Instruments.

• Drücken Sie mehrmals, bis die gewünschte Ansicht erscheint.

Max/Min-Werte zurücksetzen

1. Drücken Sie mehrmals, bis die gewünschte Ansicht erscheint.
2. Drücken Sie und halten Sie gedrückt, bis erscheint.
3. Wiederholen Sie die Schritte 1 und 2 für alle Werte, die zurückgesetzt werden sollen.

Instrument ausschalten

• Drücken Sie und halten Sie gedrückt, bis das Display erlischt.

Pflege des Produkts

Batterien wechseln

1. Um das Batteriefach zu öffnen, schieben Sie die Batteriefachabdeckung nach unten.
2. Entfernen Sie die verbrauchten Batterien und legen Sie neue Batterien ein (2x 1.5 V type AAA). Achten Sie auf die Polarität!
3. Um das Batteriefach zu schließen, schieben Sie die Batteriefachabdeckung wieder auf.

Gehäuse reinigen

• Reinigen Sie das Gehäuse mit einem feuchten Tuch (Seifenlauge), wenn es verschmutzt ist.
  Verwenden Sie keine aggressiven Reinigungs- oder Lösungsmittel!

Fragen und Antworten

Frage	Mögliche Ursachen/Lösungen
"Hi" (Wert zu hoch)	Messwerte außerhalb des Messbereichs (zu hoch): Halten Sie sich an den zulässigen Messbereich.
	Restkapazität <10 min: Batterien wechseln.

Falls Ihre Frage nicht beantwortet werden konnte, wenden Sie sich bitte an Ihren Händler oder den Testo Kundendienst. Kontaktdaten finden Sie auf der Garantiekarte oder im Internet unter: www.testo.com

Sicherheit

Zu diesem Dokument

• Beachten Sie besonders Informationen, die durch folgende Symbole hervorgehoben sind:

Wichtig.

Personenschäden/Geräteschäden vermeiden

• Betreiben Sie das Messgerät nur ordnungsgemäß, bestimmungsgemäß und innerhalb der in den technischen Daten angegebenen Parameter. Wenden Sie keine Gewalt an.
• Lagern Sie das Produkt niemals zusammen mit Lösungsmitteln, Säuren oder anderen aggressiven Substanzen.
• Führen Sie nur die in der Dokumentation beschriebenen Wartungs- und Reparaturarbeiten durch. Beachten Sie dabei die vorgegebenen Schritte. Verwenden Sie ausschließlich OEM-Ersatzteile von Testo.
