Bluetti EB55 Handbuch

Sicherheitshinweise

Lesen Sie dieses Handbuch für Anweisungen zur ordnungsgemäßen Verwendung und Sicherheitsinformationen für das Gerät. Befolgen Sie die Warnungen und Anweisungen, die auf dem Gerät und seinem Zubehör angebracht sind.
Achten Sie auf die Symbole "Instruction" (Anleitung), "Caution" (Vorsicht), "Warning" (Warnung) und "Danger" (Gefahr) in diesem Handbuch und befolgen Sie die Anweisungen sorgfältig, um Verletzungen oder Schäden zu vermeiden.
Die hierin enthaltenen Sicherheitsanforderungen dienen nur zu Illustrationszwecken, die die in diesem Handbuch aufgeführten, aber nicht darauf beschränkt sind. Der tatsächliche Betrieb muss allen anwendbaren Sicherheitsstandards entsprechen.
Bei Fragen wenden Sie sich bitte an den BLUETTI-Support oder Ihre lokalen BLUETTI-Händler.

Allgemeine Sicherheit

• Betreiben oder lagern Sie das Gerät immer unter den in diesem Handbuch angegebenen Bedingungen.
• Die Installation und die Umgebungsbedingungen müssen den Vorschriften der relevanten internationalen, nationalen oder regionalen Standards entsprechen.
• Eine unbefugte Demontage, Änderung der Ausrüstung oder Modifikation des Softwarecodes ist nicht gestattet.

BLUETTI haftet nicht für die folgenden Umstände:

• Geräteschäden durch höhere Gewalt, wie Erdbeben, Feuer, Sturm, Überschwemmung, Murenabgang usw.
• Schäden oder Verluste während des Transports.
• Schäden, die durch Lagerbedingungen verursacht wurden, die nicht den in diesem Handbuch angegebenen Anforderungen entsprechen.
• Schäden an der Hardware oder den Daten des Geräts durch Fahrlässigkeit des Kunden, unsachgemäßen Betrieb oder vorsätzliche Beschädigung.
• Schäden am System, die durch Dritte oder den Kunden verursacht wurden, einschließlich Handhabung und Installation, die nicht den in diesem Handbuch angegebenen Anforderungen entsprechen.
• Dieses Produkt ist nicht geeignet für die Stromversorgung von Geräten und Maschinen, die in hohem Maße von der Zuverlässigkeit der Stromversorgung abhängig sind und die die persönliche Sicherheit betreffen, wie z.B. Atomenergie, Luftfahrt, Medizin usw. Poweroak übernimmt keine Verantwortung für persönliche Sicherheitsunfälle, Brandunfälle, Geräteausfälle usw., die durch die Verwendung dieses Produkts zur Stromversorgung der oben genannten Geräte und Maschinen verursacht werden.
• Schäden durch Anpassung, Änderung oder Entfernung von Kennzeichnungen.

Um Gefahren zu vermeiden, regulieren Sie den Betrieb bitte wie folgt:

• Installieren, verwenden und warten Sie das Gerät nicht bei widrigen Wetterbedingungen wie Blitzschlag, Regen, Schnee und starkem Wind (einschließlich, aber nicht beschränkt auf die Handhabung und den Betrieb des Geräts, das Ein- und Ausstecken von Signalverbindungen zu Außeneinrichtungen, Arbeiten in der Höhe, Außeninstallationen usw.).
• Schalten Sie immer die Stromquelle aus, bevor Sie elektrische Arbeiten beginnen.
• Reinigen Sie das Gerät nicht mit Wasser.
• Demontieren, modifizieren, manipulieren oder reparieren Sie das Gerät nicht selbst.
• Überprüfen Sie das Gerät und sein Zubehör regelmäßig auf Beschädigungen oder Verschleiß.
• Verwenden Sie einen Tester, um das Vorhandensein gefährlicher Spannungen zu prüfen, bevor Sie einen Leiter oder Anschluss berühren.
• Wenn das Gehäuse des Geräts während des Transports oder der Verwendung Risse aufweist, verwenden Sie es nicht und wenden Sie sich an den BLUETTI-Support oder Ihre lokalen BLUETTI-Händler.
• Verwenden Sie einen Trockenpulverlöscher, wenn das Gerät Feuer fängt.
• Im Brandfall SOFORT das Gebäude oder den betroffenen Bereich EVAKUIEREN, das nächstgelegene FEUERMELDESYSTEM aktivieren und 9-1-1 oder Ihre lokale Notrufnummer ANRUFEN.
• Verwenden Sie Originalkabel und Zubehör von BLUETTI.
• Halten Sie das Gerät von Wärmequellen oder hohen Temperaturen fern und setzen Sie es keiner direkten Sonneneinstrahlung aus.
• Lagern Sie das Gerät nicht zusammen mit brennbaren Flüssigkeiten, Gasen oder explosiven Materialien.
• Stellen Sie sicher, dass der Bereich, in dem Sie das Gerät verwenden, gut belüftet und geräumig ist.
• Blockieren oder bedecken Sie die Lüftungsöffnungen des Geräts nicht, da dies irreversible Schäden verursachen kann.
• Verwenden Sie das Gerät für seinen vorgesehenen Zweck und vermeiden Sie es, während der Lagerung oder Verwendung Gegenstände darauf zu stapeln.
• Bewegen Sie das Gerät während des Betriebs nicht, da die mit der Bewegung verbundenen Vibrationen und Stöße Schäden an der internen Hardware verursachen können.
• Schalten Sie im Falle einer Fehlfunktion das Gerät sofort aus und wenden Sie sich an den BLUETTI-Support oder Ihre lokalen BLUETTI-Händler, falls dieses Handbuch die Fehlfunktion nicht ausreichend erklären kann.
• Stellen Sie das Gerät nicht auf eine instabile oder geneigte Oberfläche.
• Führen Sie keine Fremdkörper in die Anschlüsse und Lüftungsöffnungen des Geräts ein.
• Halten Sie es von Kindern und Haustieren fern.

Handhabung

Verwenden Sie bei Bedarf mechanische Hilfsmittel (z.B. Rollwagen und höhenverstellbare Arbeitstische).
Empfohlene Personenzahl basierend auf dem Produktgewicht

Lagerung und Nutzung

• Wenn Sie das Gerät länger als 3 Monate nicht verwenden, laden Sie es auf 40% bis 60% SoC auf, um es in optimalem Zustand zu halten.
• Schalten Sie das Gerät vor der Lagerung aus und entfernen Sie alle elektrischen Verbindungen.
• Lagern Sie das Gerät an einem kühlen und trockenen Ort. Der ideale Temperaturbereich liegt zwischen 10°C und 30°C. Das Gerät kann sicher bei Temperaturen von -20°C bis 40°C geladen und entladen werden. Es wird jedoch NICHT empfohlen, das Gerät über längere Zeiträume extremen Temperaturen auszusetzen.
• Führen Sie alle 6 Monate einen vollständigen Lade-/Entladezyklus durch, um die Gesundheit des Akkus zu erhalten.

Wenn der SoC auf 0 fällt (während des Betriebs oder beim Start), führen Sie die folgenden Schritte aus, um das Gerät sicher neu zu starten:

1. Sofort ausschalten.
2. Laden innerhalb von 48 Stunden.
3. Der Akku sollte vor dem Laden 24 Stunden lang bei einer Umgebungstemperatur von 5°C bis 35°C gelagert werden.

Es wird empfohlen, das Gerät über eine Wechselstromquelle aufzuladen. Wenn Sie über Solarenergie aufladen, stellen Sie sicher, dass Ihr Solarsystem eine Leistung von mehr als 100W liefert.
BLUETTI haftet nicht für Geräteschäden, die durch die Verletzung der oben genannten Anweisungen verursacht werden.

Lieferumfang

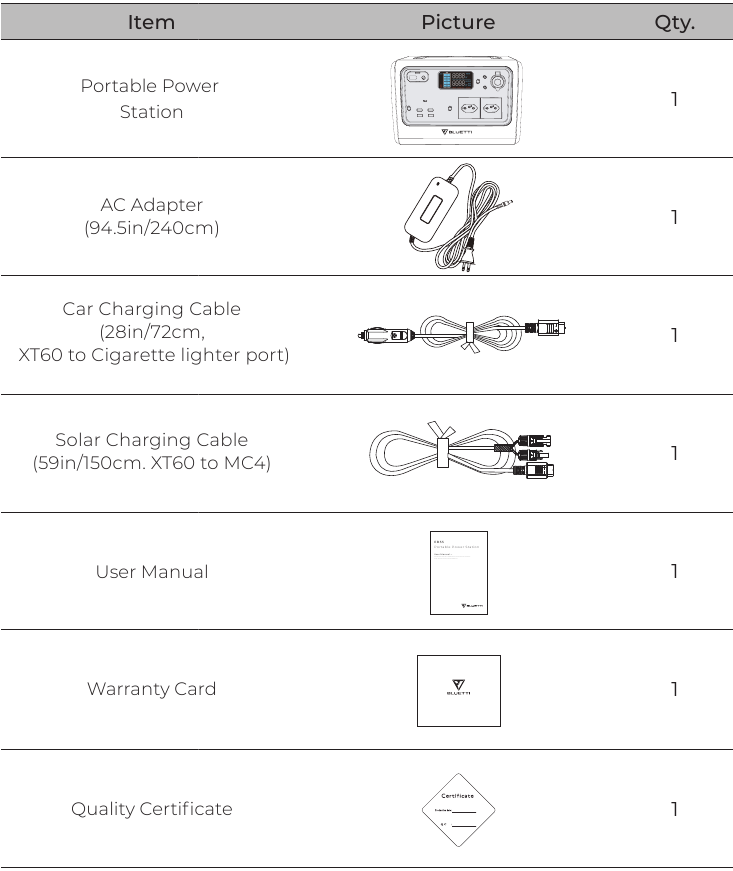

Standardverpackung

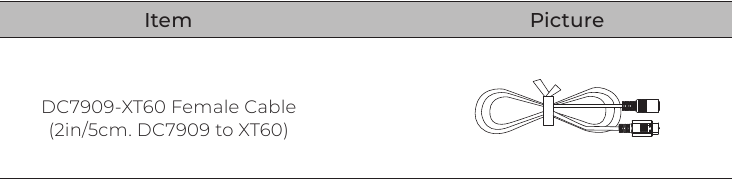

Optional

* Das unten aufgeführte Zubehör ist nicht im Standardpaket enthalten und kann separat unter https://www.bluettipower.com/ erworben werden.
Hinweis:
Alle Maße dienen nur als Referenz.
Die Paketdetails können ohne vorherige Ankündigung geändert werden.

Produktübersicht

Diagramm

1. DC-Eingang
2. Adaptereingang
3. LCD-Bildschirm
4. Kabelloses Ladepad
5. DC 12V Ein-/Ausschalter
6. DC5521-Anschluss
7. Zigarettenanzünderanschluss
8. DC Ein-/Ausschalter
9. USB-A-Anschluss
10. USB-C-Anschluss
11. AC Ein-/Ausschalter
12. AC-Ausgang

Technische Daten

Bedienung

LCD-Bildschirm

1. ECO-Modus
2. Batteriestand
3. Eingangsleistung
4. Warnung bei niedrigem Batteriestand
5. Warnung bei Temperaturabweichung
6. Ausgangsleistung
7. Überlastungswarnung
8. Kurzschlusswarnung

Ein-/Ausschalten

Einschalten: Drücken Sie die AC/DC/DC 12V Ein-/Ausschalttaste, um den entsprechenden Ausgang zu starten.

* Der LCD-Bildschirm ist für 30-60 Sekunden eingeschaltet. Bitte aktivieren Sie mindestens einen dieser Anschlüsse (AC/DC/DC 12V), wenn Sie möchten, dass die Anzeige länger eingeschaltet bleibt.
Hinweis: Bitte schalten Sie die DC-Stromversorgung ein, um das kabellose Laden zu ermöglichen.

Ausschalten: Halten Sie die Ein-/Ausschalttasten gedrückt, um den entsprechenden Ausgang abzuschalten.

Modus

Einstellungsmodus: Wenn die AC-Stromversorgung ausgeschaltet ist, drücken Sie gleichzeitig die AC- und DC-Ein-/Ausschalttasten und die Frequenzanzeige blinkt.
ECO-Modus^[1]: Im 'Einstellungsmodus' drücken Sie die DC-Ein-/Ausschalttaste, um ihn ein-/auszuschalten.

Einstellung

AC-Frequenz^[2]: Im 'Einstellungsmodus' drücken Sie die AC-Ein-/Ausschalttaste zum Umschalten.

1. In diesem Modus schaltet sich der AC-/DC-Ausgang nach 4 Stunden bei geringer Last (≤10W für AC, ≤1W für DC) oder bei keiner Last automatisch ab, um Energie zu sparen.
2. AC-Frequenz: Die Anzahl der Wechselzyklen pro Sekunde in einer AC-Sinuswelle. Die Netzfrequenz in den USA beträgt normalerweise 60Hz.

Aufladen

AC-Ladung

Stecken Sie den EB55 einfach in eine Standardsteckdose und beginnen Sie mit dem Laden.

PV-Ladung

Verbinden Sie die Solarmodule (in Reihe oder parallel) über das Solarladekabel mit dem EB55.
Hinweis:
Bitte stellen Sie sicher, dass Ihre Solarmodule den folgenden Spezifikationen entsprechen:
OCV^[3]: 12-28V
Vmp^[4]: 12-28V
Eingangsleistung: 200W Max

Z.B.
Verwenden Sie ein BLUETTI PV200 Solarmodul, um das Gerät zu laden.
BLUETTI PV200:
Voc=26.1V
Vmp=20.5V
Strom= 9.7A Max.

3. OCV: Leerlaufspannung, auch Voc. Die maximale Spannung, die das Solarmodul ohne Last erzeugen kann.
4. Vmp: Spannung bei maximaler Leistung. Die Spannung, die verfügbar ist, wenn das Modul mit seiner Spitzenleistung arbeitet.

Autoladung

Verbinden Sie den EB55 über das Autoladekabel direkt mit dem Zigarettenanzünderanschluss des Fahrzeugs.

Generatorladung

Verbinden Sie den AC-Adapter-Eingangsstecker mit dem Generator, während der Ausgangsstecker in den Adapter-Ladeanschluss des EB55 geht.

Duale Ladung

Der EB55 unterstützt auch die duale Ladung (z.B. Adapter + PV-Ladung und Dual-Adapter-Ladung^[5]).

5. Für die Dual-Adapter-Ladung wird ein zusätzlicher Adapter (200W AC-Adapter + DC7909-XT60-Buchsenkabel) benötigt.

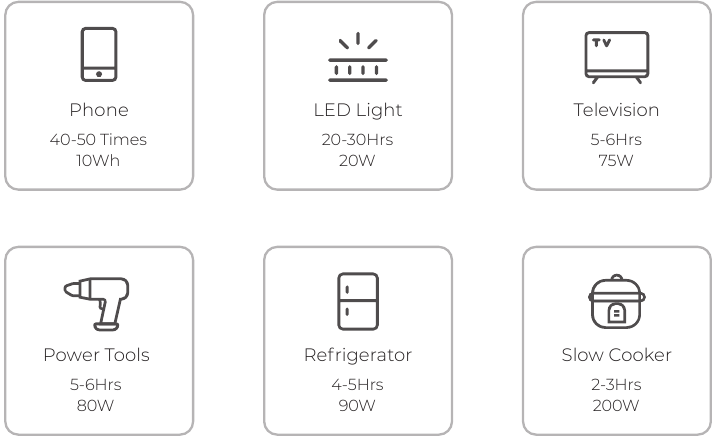

Entladen

537Wh × DoD × η ÷ (Lastleistung) = Ladezeit (geschätzt)
Hinweis:
DoD bezieht sich auf die Entladetiefe, η ist der Wirkungsgrad des lokalen Wechselrichters. DoD=90%, η =90%.
DoD kann je nach Umgebungstemperatur und Entladerate variieren.
Lastleistung und Ladezeit werden in Watt und Stunden gemessen.

FAQs (Häufig gestellte Fragen)

F: Woher weiß ich, ob meine Geräte gut mit diesem Produkt funktionieren?
A: Bitte überprüfen Sie die gesamte konstante Last Ihrer Geräte. Wenn diese die max. Ausgangsleistung der EB55 nicht überschreitet, können Sie diese Powerstation zum Laden verwenden.

F: Kann ich Solarpanels von Drittanbietern verwenden, um dieses Produkt aufzuladen?
A: Ja, das können Sie. Solange die Spezifikationen der von Ihnen verwendeten Solarpanels im folgenden Bereich liegen:
OCV & Vmp: 12-28V
Eingangsleistung: 200W max.
Mit dem gleichen Stromanschluss (MC4)
MISCHEN Sie KEINE verschiedenen Arten von Solarpanels.

F: Wie lade ich diese EB55 mit zwei Adaptern auf?
A: Es wird ein zusätzlicher Adapter (200W AC Adapter + DC7909-XT60 Buchsenkabel) benötigt, um ihn an den DC-Eingangsport anzuschließen.

F: Gibt es einen Knopf zum Ein-/Ausschalten des kabellosen Ladens?
A: Ja. Drücken Sie die DC-Power-Taste, um das kabellose Laden zu aktivieren.

F: Kann es gleichzeitig laden und entladen?
A: Ja. Es unterstützt das Pass-Through-Laden. Die EB55 ist mit einer hochwertigen LiFePO4-Batterie und einem proprietären Batteriemanagementsystem ausgestattet, um sicherzustellen, dass sie gleichzeitig laden und entladen kann.
