TESTO 174 Handbuch

Technische Daten

Verwendung

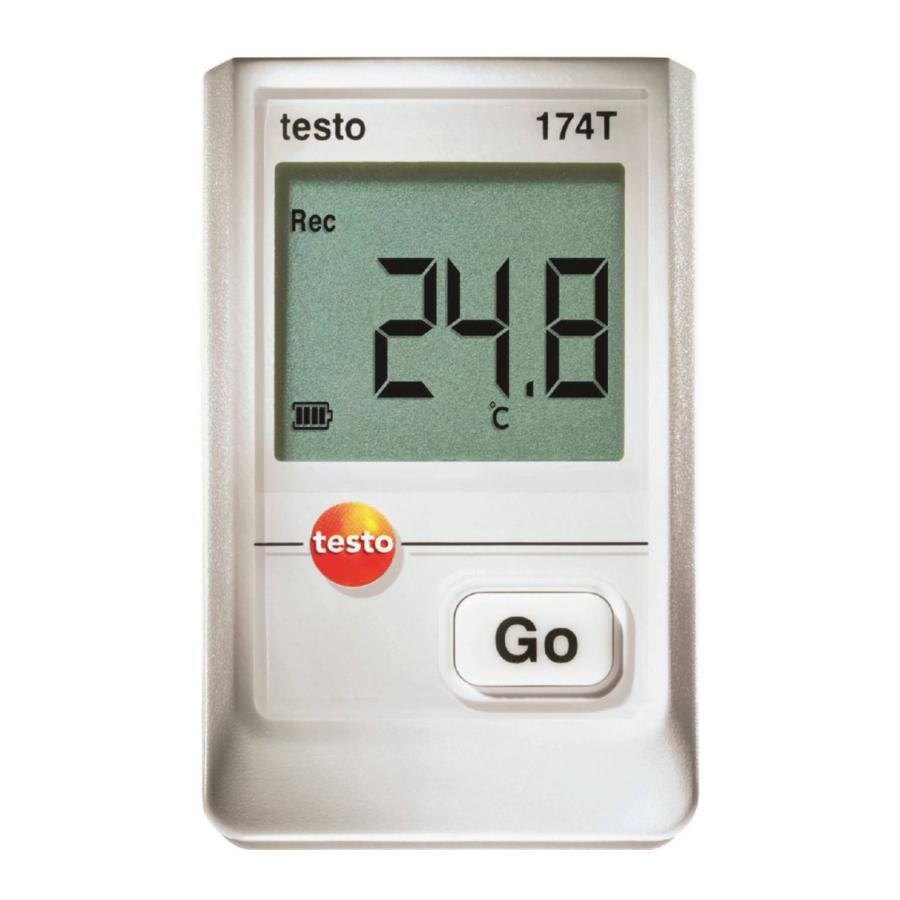

Die testo 174 Datenlogger dienen zum Speichern und Auslesen von Einzelmesswerten und Messreihen.
Messwerte werden mit dem testo 174 gemessen und gespeichert sowie über die Schnittstelle an den PC übertragen, wo sie mit der testo ComSoft Software ausgelesen und ausgewertet werden können. Der Datenlogger kann auch über die Software individuell programmiert werden.

Anwendungsbeispiele
Der testo 174T eignet sich ideal zur Temperaturmessung in Kühl-, Gefrierschränken, Kühlräumen und Kühlregalen.
Der testo 174H überwacht die klimatischen Bedingungen z.B. in Lagerräumen, Büros und im Produktionsbereich.

Technische Daten

³ Bitte beachten Sie, dass bei diesem Gerät gemäß EN 12830 eine regelmäßige Überprüfung und Kalibrierung nach EN 13486 durchgeführt werden muss (Empfehlung: jährlich). Kontaktieren Sie uns für weitere Informationen.
⁴ Für kontinuierliche Anwendungen bei hoher Feuchtigkeit (> 80% r.F. bei ≤ 30°C für > 12 h, > 60% r.F. bei > 30°C für > 12 h), kontaktieren Sie uns bitte über www.testo.com/servicecontact.

Erste Schritte

Gerät lösen/sichern

Der Datenlogger wird gesichert ausgeliefert.

Datenlogger lösen

1. Beide Verriegelungen an der Unterseite der Wandhalterung nach außen schieben.
2. Datenlogger aus der Wandhalterung schieben.

Datenlogger sichern

1. Datenlogger in die Wandhalterung schieben.
2. Beide Verriegelungen an der Unterseite der Wandhalterung nach innen schieben.

Batterien einlegen

1. Datenlogger auf die Vorderseite legen.

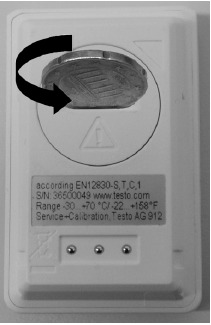

2. Batteriefachdeckel auf der Rückseite des Datenloggers durch Linksdrehen öffnen und abnehmen.
   Dazu eine Münze verwenden.

3. Mitgelieferte Batterien (3 V Knopfzelle, CR 2032 Lithium) so einlegen, dass der +Pol immer sichtbar ist.

4. Batteriefachdeckel auf den Datenlogger legen und durch Rechtsdrehen schließen.
   Dazu eine Münze verwenden.
   - Im Display wird die aktuelle Temperatur angezeigt.

Gerät an PC anschließen

1. testo ComSoft Software installieren.
   Die Software ist im Internet als kostenloser, registrierungspflichtiger Download verfügbar: www.testo.com/download-center.

Die Anleitung zur Installation und Bedienung der Software finden Sie in der testo ComSoft Bedienungsanleitung, die zusammen mit der Software heruntergeladen wird.

Die Software kann auf CD (Artikel-Nr. 0572 0580) bestellt werden, falls der Download aus dem Internet nicht gewünscht wird.

2. Verbindungskabel der Schnittstelle an eine freie USB-Schnittstelle des PCs anschließen.
3. Datenlogger in die Halterung der Schnittstelle schieben.
4. Datenlogger konfigurieren, siehe separate testo ComSoft Bedienungsanleitung.

Anzeige- und Bedienelemente

Anzeige

Je nach Betriebszustand können verschiedene Informationen im Display angezeigt werden. Eine detaillierte Darstellung der abrufbaren Informationen finden Sie in der Kurzanleitung, die jedem Datenlogger beiliegt.

1. Messprogramm läuft
2. Messprogramm beendet
3. Warten auf Start Messprogramm
4. Höchster gespeicherter Messwert
5. Niedrigster gespeicherter Messwert
6. Messwert
7. Einheiten
8. Startkriterium Datum/Uhrzeit programmiert
9. Batteriekapazität

Symbol	Kapazität
	75-100%
	50-75%
	25-50%
	10-25%
	<10%
	Batterie leer (Messprogramm wurde gestoppt). Daten auslesen und Batterie wechseln (siehe "Batteriewechsel").

10. Unterer Alarmwert:
    • Blinkt: programmierter Alarmwert wird angezeigt
    • Leuchtet: programmierter Alarmwert wurde unterschritten
11. Oberer Alarmwert
    • Blinkt: programmierter Alarmwert wird angezeigt
    • Leuchtet: programmierter Alarmwert wurde überschritten

Die Anzeigegeschwindigkeit von Flüssigkristall-Anzeigen verlangsamt sich bei Temperaturen unter 0°C (ca. 2 Sekunden bei -10°C, ca. 6 Sekunden bei -20°C) aus technischen Gründen. Die Messgenauigkeit wird hierdurch nicht beeinflusst.

Tastenfunktionen

Betriebszustand Warten und Startkriterium Tastenstart programmiert.

• GO-Taste (Starten) ca. 3 Sekunden gedrückt halten, um das Messprogramm zu starten.
  - Das Messprogramm startet und Rec (Aufnahme) erscheint im Display.

Betriebszustand Warten:

• GO-Taste (Starten) drücken, um zwischen der Anzeige des oberen Alarmwerts, unteren Alarmwerts, der Batterielebensdauer und dem letzten Messwert zu wechseln.
  - Diese werden in der angegebenen Reihenfolge im Display angezeigt.

Betriebszustand Rec (Aufnahme) oder End (Ende):

• GO-Taste (Starten) drücken, um zwischen der Anzeige des höchsten gespeicherten Messwerts, niedrigsten gespeicherten Messwerts, oberen Alarmwerts, unteren Alarmwerts, der Batterielebensdauer und dem letzten Messwert zu wechseln.
  - Diese werden in der angegebenen Reihenfolge im Display angezeigt.

Produktnutzung

Datenlogger programmieren

Um die Programmierung Ihres Datenloggers an Ihre individuellen Anforderungen anzupassen, benötigen Sie die testo ComSoft Software. Diese steht im Internet als kostenfreier, registrierungspflichtiger Download unter www.testo.com/download-center zur Verfügung.

Die Anweisungen zur Installation und Bedienung der Software finden Sie in der testo ComSoft Bedienungsanleitung, die zusammen mit der Software heruntergeladen wird.

Wandhalterung anbringen

Montagematerialien (z. B. Schrauben, Dübel) sind nicht im Lieferumfang enthalten.

Datenlogger ist aus der Wandhalterung entnommen (siehe "Gerät lösen/fixieren").

1. Wandhalterung an gewünschter Stelle positionieren.
2. Mit einem Stift o.Ä. die Stelle für die Befestigungsschraube markieren.
3. Befestigungsstelle materialgerecht für die Anbringung vorbereiten (z. B. Loch bohren, Dübel einsetzen).
4. Wandhalterung mit passender Schraube befestigen.

Daten auslesen

Das Auslesen der Datenlogger und die Weiterverarbeitung der ausgelesenen Daten erfolgt mittels der testo ComSoft Software, siehe separate Bedienungsanleitung.

Produktwartung

Batteriewechsel

Das laufende Messprogramm wird beim Batteriewechsel gestoppt. Die gespeicherten Daten bleiben jedoch erhalten.

1. Gespeicherte Daten auslesen, siehe testo ComSoft Software-Bedienungsanleitung.
   Sollte es aufgrund zu geringer Batteriekapazität nicht mehr möglich sein, die gespeicherten Daten auszulesen:
   • Batterien wechseln und anschließend die gespeicherten Daten auslesen.
2. Datenlogger auf die Vorderseite legen.

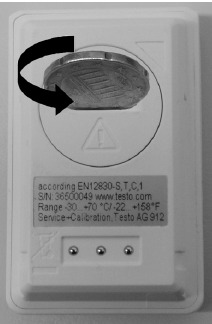

3. Batteriefachdeckel auf der Rückseite des Datenloggers durch Drehen nach links öffnen. Verwenden Sie hierzu eine Münze.
4. Leere Batterien aus dem Batteriefach entnehmen.

5. Zwei neue Batterien (3 V Knopfzellen, CR 2032 lithium) so in das Gerät einlegen, dass der +Pol stets sichtbar ist.
   Nur neue Markenbatterien verwenden. Wird eine teilentleerte Batterie eingesetzt, wird die Kalkulation der Batteriekapazität nicht korrekt durchgeführt.
6. Batteriefachdeckel auf das Batteriefach auflegen und durch Drehen nach rechts schließen. Verwenden Sie hierzu eine Münze.
   - Die aktuelle Messwertanzeige erscheint im Display.

Der Datenlogger muss neu konfiguriert werden. Dazu muss die testo ComSoft Software auf dem Computer installiert und eine Verbindung zum Datenlogger hergestellt werden (siehe "Gerät an PC anschließen").

7. Datenlogger in die Halterung des Interfaces schieben.
8. testo ComSoft Software starten und Verbindung zum Datenlogger herstellen.
9. Datenlogger neu konfigurieren oder alte gespeicherte Konfiguration einspielen, siehe separate testo ComSoft Bedienungsanleitung.
   - Der Datenlogger ist wieder einsatzbereit.

Gerät reinigen

Beschädigung des Sensors!

• Sicherstellen, dass keine Flüssigkeit ins Gehäuseinnere gelangt

• Ist das Gehäuse des Gerätes verschmutzt, mit einem feuchten Tuch reinigen.

Keine aggressiven Reinigungs- oder Lösungsmittel verwenden! Schwache Haushaltsreiniger oder Seifenlauge sind zulässig.

Fragen und Antworten

* Dies wird auch im Display angezeigt, wenn ein neues Messprogramm vom PC auf den Datenlogger übertragen wird. Es erlischt nach ca. 8 Sekunden wieder. In diesem Fall liegt kein Fehler vor!

Bei Fragen wenden Sie sich an Ihren Händler oder an den Testo Service. Die Kontaktdaten finden Sie im Internet unter www.testo.com/servicecontact.

Zubehör und Ersatzteile

Sicherheit

Symbole und Schreibstandards

Darstellung	Erläuterung
	Warnhinweis, Risikostufe gemäß Signalwort: Warnung! Schwere Körperverletzungen können auftreten. Vorsicht! Leichte Körperverletzungen oder Geräteschäden können auftreten. > Die angegebenen Vorsichtsmaßnahmen umsetzen.
	Hinweis: Grundlegende oder weiterführende Informationen.
... ...	Aktion: mehrere Schritte, die Reihenfolge muss eingehalten werden.
•...	Aktion: ein Schritt oder ein optionaler Schritt.
-...	Ergebnis einer Aktion.
Menü	Elemente des Instruments, der Instrumentenanzeige oder der Programmoberfläche.
[OK]	Bedientasten des Instruments oder Schaltflächen der Programmoberfläche.
... |...	Funktionen/Pfade innerhalb eines Menüs.
"..."	Beispieleinträge

Sicherheit gewährleisten

• Betreiben Sie das Produkt nur sachgemäß, bestimmungsgemäß und innerhalb der in den technischen Daten angegebenen Parameter. Wenden Sie keine Gewalt an.
• Messen Sie niemals mit dem Instrument an oder in der Nähe von spannungsführenden Teilen.
• Halten Sie insbesondere die Auslesekontakte auf der Rückseite des Datenloggers von spannungsführenden Teilen fern!
• Führen Sie nur die in der Dokumentation beschriebenen Wartungs- und Reparaturarbeiten an diesem Instrument durch. Befolgen Sie die vorgeschriebenen Schritte genau. Verwenden Sie nur Original-Ersatzteile von Testo.
