xTool S1 Handbuch

Inhalt

1 Liste der Bestandteile
2 Lernen Sie Ihr xTool S1 kennen
3 Vorbereitungen
4 Ihr xTool S1 verwenden
- 4.1 Für Computer
- 4.2 Für Mobilgeräte
5 Beispielprojekte
6 Den ringförmigen Indikator verstehen
7 Wissen über Teile und Zubehör
8 Referenzen
9 Anleitung herunterladen
10 In anderen Sprachen

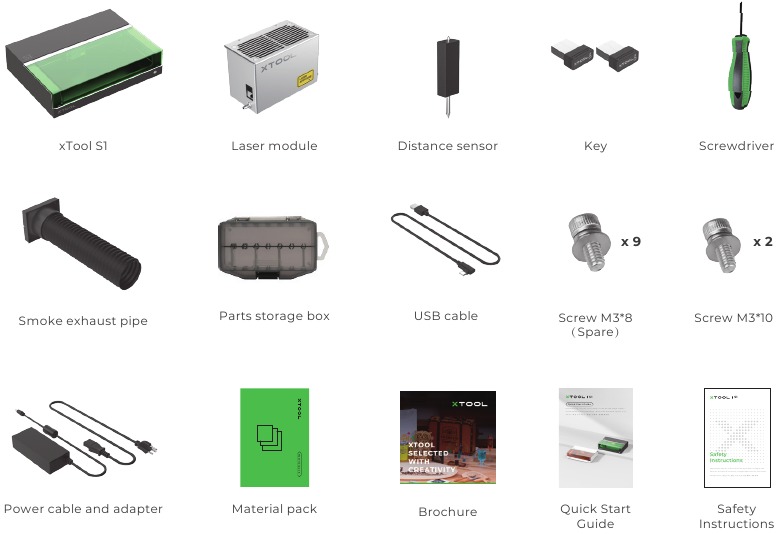

Liste der Bestandteile

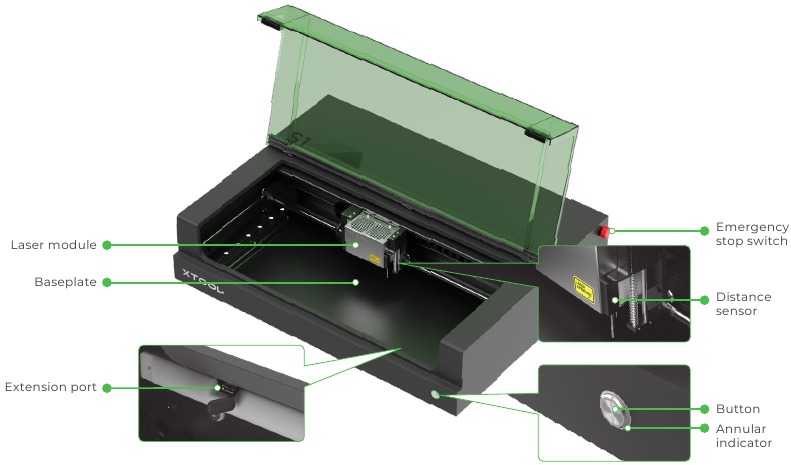

Lernen Sie Ihr xTool S1 kennen

Vorbereitungen

Halten Sie die folgenden Werkzeuge bereit:

Entfernen Sie die Blöcke, die die X-Achsen-Führungsschiene fixieren

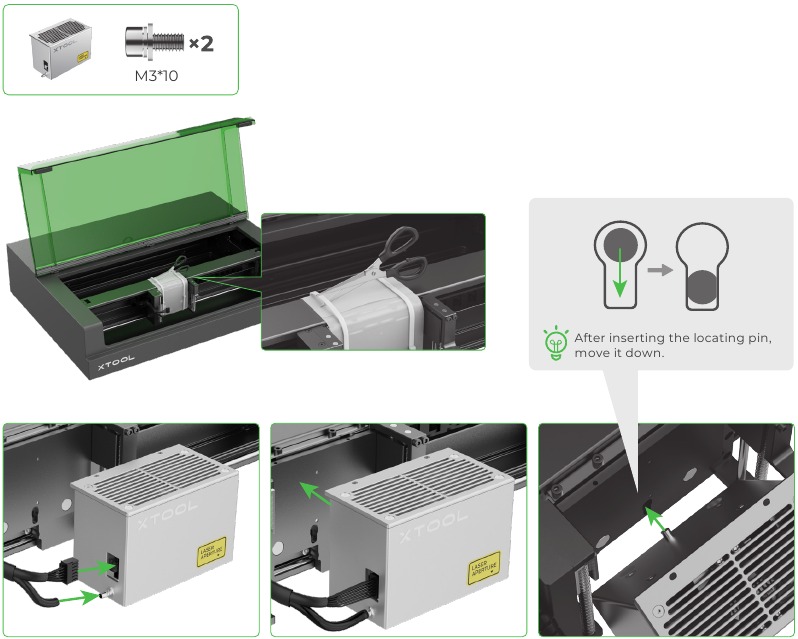

Installieren Sie das Lasermodul
Installieren Sie den Abstandssensor
Installieren Sie das Rauchabzugsrohr

Beim Laservorgang können schädlicher Rauch und Dämpfe entstehen. Es wird daher empfohlen, das Rauchabzugsrohr zu installieren und an einen Luftreiniger oder einen Inline-Rohrventilator anzuschließen oder den Auslass durch ein Fenster nach draußen zu führen.
Schlüssel einstecken
Überprüfen und stellen Sie sicher, dass der Not-Aus-Schalter nicht gedrückt ist
An eine Stromversorgung anschließen

Ihr xTool S1 verwenden

Für Computer

Verbinden Sie xTool S1 mit einem Computer und schalten Sie es ein.
Laden Sie die kostenlose xTool Creative Space (XCS) oder die kostenpflichtige Drittanbieter-Software LightBurn herunter und installieren Sie sie.

Details zur Verwendung der Software zur Steuerung von xTool S1 für die Materialverarbeitung finden Sie, indem Sie den QR-Code scannen oder https://support.xtool.com/product/24 besuchen.

Für Mobilgeräte

Scannen Sie den QR-Code oder suchen Sie nach xTool Creative Space in Google Play oder im App Store, oder besuchen Sie https://www.xtool.com/pages/software, um die App herunterzuladen und zu installieren.

Details zur Verwendung der Software zur Steuerung von xTool S1 für die Materialverarbeitung finden Sie, indem Sie den QR-Code scannen oder https://support.xtool.com/product/24 besuchen.

Beispielprojekte

Scannen Sie den QR-Code, um Beispielprojekte und Anleitungen zu finden.
https://support.xtool.com/article/1328

Alternativ können Sie https://support.xtool.com/product/24 besuchen und zu Try Some Projects (Einige Projekte ausprobieren) gehen, um Beispielprojekte und Anleitungen anzusehen.
xTool S1 wird mit einem Materialpaket geliefert, das es Ihnen ermöglicht, sofort mit Ihrer Kreation zu beginnen.

Den ringförmigen Indikator verstehen

Summer	Ringförmiger Indikator	Maschinenstatus	Tastenbedienung
/	Durchgehend weiß	Standby	/
	Violett blinkend	Netzwerkeinstellung (Gerät von der Software getrennt)	Langes Drücken zum Einstellen des Netzwerks
	Durchgehend violett	Standby, über Wi-Fi mit der Software verbunden	/
	Langsam weiß blinkend	Startet	/
		Autofokus	Langes Drücken zum Abbrechen des Autofokus
		Misst gekrümmte Oberfläche	Langes Drücken zum Abbrechen der Messung gekrümmter Oberflächen
		Rahmen erstellen	/
	Durchgehend blau	Material lokalisieren	Kurzes Drücken zum Markieren eines Scheitelpunkts; langes Drücken zum Abbrechen der Materiallokalisierung
	Langsam grün blinkend	Aufgabe ausführen	Kurzes Drücken zum Anhalten der Verarbeitung; langes Drücken zum Abbrechen der Verarbeitung
	Langsam violett blinkend	Firmware-Update	/
	3-mal gelb blinkend	TF-Kartenfehler aufgetreten	/
Einmaliges Summen	Durchgehend blau	Bereit zum Rahmen erstellen	Kurzes Drücken zum Starten des Rahmens; langes Drücken zum Abbrechen des Rahmens
	Durchgehend blau	Bereit zum Arbeiten	Kurzes Drücken zum Starten der Verarbeitung; langes Drücken zum Abbrechen der Verarbeitung
	Langsam blau blinkend	Aufgabe pausiert	Kurzes Drücken zum Fortsetzen der Verarbeitung; langes Drücken zum Abbrechen der Verarbeitung
	Rot blinkend	Bewegungsfehler aufgetreten	Kurzes Drücken zum Stoppen der Warnung
	Gelb blinkend	Der Deckel ist während des Betriebs nicht vollständig geschlossen.	/
3 Sekunden Summen	Gelb blinkend	Fehler aufgetreten	Kurzes Drücken zum Stoppen der Warnung
3 Sekunden Summen	Rot blinkend	Fehler bei der Wi-Fi-Kommunikation aufgetreten	/
Dauerhaftes Summen	Rot blinkend	Flamme erkannt	Kurzes Drücken zum Stoppen der Warnung

Wissen über Teile und Zubehör

Zugangskontrollschlüssel

Für Lasermaschinen ist der Schlüssel eine physische Sicherheitsvorrichtung zur Steuerung des Verarbeitungszugangs. Sie müssen ihn in die Maschine einführen, um die Verarbeitung und die damit verbundenen Funktionen freizuschalten. Sie können ihn entfernen, um zu verhindern, dass andere die Maschine ohne Ihre Zustimmung benutzen.

Bewahren Sie den Schlüssel ordnungsgemäß auf. Wenn Sie die Maschine nicht benutzen, nehmen Sie den Schlüssel heraus und bewahren Sie ihn an einem sicheren Ort auf, um Verlust oder Diebstahl zu vermeiden. Nur autorisierte Personen dürfen den Schlüssel besitzen und benutzen.
Führen Sie regelmäßige Überprüfungen durch. Überprüfen Sie regelmäßig den Zustand des Schlüssels. Wenn er nicht richtig eingeführt werden kann, reparieren oder ersetzen Sie ihn umgehend.
Befolgen Sie die Bedienungsanleitung, wenn Sie eine Lasermaschine benutzen. Verwenden Sie den Schlüssel, um Laserbearbeitungsfunktionen zur richtigen Zeit zu sperren oder zu entsperren.

Not-Aus-Schalter

Not-Aus-Schalter sind sehr wichtige Sicherheitseinrichtungen in mechanischen Maschinen. Ein Not-Aus-Schalter unterbricht im Notfall die Stromversorgung einer Maschine und schützt so den Bediener und die Maschine.
In der Regel sind dies rote Tasten, und einige von ihnen sind möglicherweise mit "STOP" beschriftet, um Bediener zu warnen. Sie können pilz- oder zylinderförmig sein, und einige von ihnen können mit LEDs ausgestattet sein, um hervorzustechen.

Verwendung

Wenn ein Notfall eintritt, drücken Sie den Schalter für eine Weile fest nach unten, um die Stromversorgung der Maschine zu unterbrechen.
Nachdem der Notfall behoben ist, drehen Sie den Knopf etwa 45° im Uhrzeigersinn, um ihn zu lösen, und starten Sie dann die Maschine neu.

Abluftventilator

Reinigung des Abluftventilators kann:

Die Kühleffizienz aufrechterhalten: Ob der Abluftventilator sauber ist, beeinflusst seine Drehzahl und den Kühleffekt. Wenn sich zu viel Staub und Schmutz im Abluftventilator ansammeln, behindern sie den Luftstrom und reduzieren die Wärmeableitungseffizienz und können sogar dazu führen, dass der Laser überhitzt, was den ordnungsgemäßen Betrieb der Maschine beeinträchtigt.
Die Systemstabilität aufrechterhalten: Das Sauberhalten und ordnungsgemäße Funktionieren des Abluftventilators trägt dazu bei, die Stabilität des Wärmemanagementsystems im Lasermodul aufrechtzuerhalten und eine Degradation oder Fehlfunktion des Lasermoduls aufgrund von Wärmeableitungsproblemen zu verhindern.
Die Lebensdauer verlängern: Das Sauberhalten des Abluftventilators verhindert, dass er zu schnell beschädigt wird. Staub und Schmutz können dazu führen, dass der Abluftventilator ungleichmäßig rotiert, den Verschleiß erhöhen und seine Lebensdauer verkürzen.
Wenn die Rauchabsaugung während der Bearbeitung langsamer wird, hat sich möglicherweise zu viel Staub im Abluftventilator angesammelt. Sie müssen ihn umgehend reinigen.

Reinigungsschritte

Schalten Sie die Maschine aus und entfernen Sie die Jalousie oder das Rauchabzugsrohr von der Maschine.
Reinigen Sie den Abluftventilator mit einem Taschentuch oder Wattestäbchen, das mit sauberem Wasser oder Alkohol befeuchtet ist.
Bringen Sie die Jalousie oder das Rauchabzugsrohr wieder an der Maschine an. Andernfalls können Laserstrahlen austreten, und Ihre Hände könnten verletzt werden, wenn Sie den Ventilator berühren.

Laserschutzbrille

Laserschutzbrillen sind dazu konzipiert, Laserschäden an den Augen zu verhindern oder zu minimieren. Laserstrahlen haben eine hohe Energie. Menschliche Augen sind sehr empfindlich gegenüber Laserstrahlen, insbesondere die Netzhaut und andere Gewebe. Sie können Laserstrahlen verschiedener Wellenlängen absorbieren. Daher ist die Schadensschwelle von Laserstrahlen für Augengewebe viel niedriger als für andere Organe, und die Makulagegend der Augen ist besonders empfindlich.
Durch ein spezielles optisches Design können Laserschutzbrillen Laserstrahlen reflektieren oder absorbieren, wodurch eine direkte Exposition der Augen gegenüber Laserstrahlen verhindert und so Laserschäden an den Augen verhindert oder minimiert werden.
Beachten Sie, dass Sie auch mit der Schutzbrille nicht direkt in Laserstrahlen blicken sollten. Ein direkter Blick in Laserstrahlen kann irreversible und dauerhafte Augenschäden verursachen.
Einige Lasermaschinen sind mit Schutzgehäusen und Verriegelungsvorrichtungen ausgestattet, um die Standards von Lasermaschinen der Klasse 1 zu erfüllen, die ohne Schutzbrille verwendet werden können. Für Lasermaschinen der Klasse 4 müssen Sie eine Laserschutzbrille tragen und andere Sicherheitsanweisungen befolgen.

Luftunterstützungssatz

Ein Luftunterstützungssatz saugt Luft an und bläst sie über einen Luftschlauch in eine Lasermaschine. Der Luftstrom kann eingestellt werden. Im Allgemeinen wird ein kleiner Luftstrom verwendet, um den Bearbeitungsbereich zu reinigen und das bearbeitete Materialteil während der Lasergravur zu kühlen, und ein großer Luftstrom wird beim Laserschneiden nicht nur zur Reinigung und Kühlung, sondern auch zur Rauchabsaugung und zum Wegblasen von Rückständen verwendet. Für bessere Bearbeitungsergebnisse wird die Verwendung eines Luftunterstützungssatzes empfohlen. Sie können unter https://www.xtool.com/ einen erwerben.

Reinigung des Bearbeitungsbereichs
Wenn ein hochenergetischer Laserstrahl auf ein Material trifft, können Rauch, Staub und Schmutz entstehen. Der vom Luftunterstützungssatz erzeugte Luftstrom kann diese verteilen, um den Bearbeitungsbereich sauber zu halten und so die Bearbeitungseffizienz und die Bearbeitungsergebnisse zu verbessern.
Kühlung des bearbeiteten Materialteils
Wenn ein hochenergetischer Laserstrahl auf ein Material trifft, steigt die Temperatur des bearbeiteten Materialteils schnell an. Das Material kann sich verformen, schmelzen, Risse entwickeln oder versengt werden. Der vom Luftunterstützungssatz erzeugte Luftstrom kann einen Teil der Wärme abführen, um Materialschäden zu verhindern und so die Bearbeitungsstabilität, Präzision und Ergebnisse zu verbessern.
Erleichterung der Rauchabsaugung
Beim Laserschneiden bestimmter Materialien können schädliche Rauch oder Dämpfe entstehen. Der große Luftstrom, der vom Luftunterstützungssatz erzeugt wird, hilft, diese aus der Maschine abzusaugen und den Arbeitsbereich sicher zu halten.
Wegblasen von Rückständen
Beim Laserschneiden von dicken oder harten Materialien kann der große Luftstrom, der vom Luftunterstützungssatz erzeugt wird, Rückstände in der Schnittfuge wegblasen, wodurch die Schnitte glatter und präziser werden.

Linsenschutz

Die Laserbearbeitung erzeugt oft eine große Menge Rauch, was dazu führen kann, dass der Linsenschutz verschmutzt oder die Düse blockiert wird. Wenn Sie das Lasermodul nicht rechtzeitig reinigen, kann die Laserleistung reduziert und das Lasermodul beschädigt werden.

Wartung

Kratzer vermeiden. Die Oberfläche des Linsenschutzes ist empfindlich und kann leicht zerkratzt werden. Seien Sie beim Installieren, Ersetzen oder Reinigen des Linsenschutzes sehr vorsichtig und vermeiden Sie, dass scharfe Gegenstände den Schutz berühren.
Achten Sie auf die Arbeitsumgebung. Schlechte Umgebungsbedingungen können die Alterung und Beschädigung des Linsenschutzes beschleunigen. Halten Sie daher das Innere der Maschine trocken, staub- und korrosionsgasfrei und stellen Sie sicher, dass der Abluftventilator ordnungsgemäß funktioniert.
Überprüfen Sie regelmäßig den Zustand. Stellen Sie sicher, dass der Linsenschutz fest sitzt. Wenn er locker oder verschoben ist, passen Sie ihn umgehend an und befestigen Sie ihn.
Reinigen Sie ihn regelmäßig. Der Linsenschutz kann Staub, Schmutz oder andere Verunreinigungen ansammeln, die die Laser-Durchlässigkeitsrate reduzieren. Sie müssen ihn regelmäßig reinigen.
Ersetzen Sie ihn regelmäßig. Übermäßiger Verschleiß kann die Durchlässigkeitsrate des Linsenschutzes reduzieren oder sogar zu Maschinenfehlern führen. Sie müssen ihn regelmäßig basierend auf der Maschinennutzung und dem Verschleiß des Linsenschutzes ersetzen.

Reinigung

Bereiten Sie Folgendes vor: Reinigungsmittel (Alkohol, wasserfreies Aceton usw.), Reinigungswerkzeug (fusselfreies Tuch, spezielle Wischtupfer usw.)

Schritte

Schalten Sie die Maschine aus und entfernen Sie das Lasermodul von der Maschine.
Entfernen Sie die Düse vom Lasermodul.
Reinigen Sie den Linsenschutz und die Düse der Reihe nach mit einem fusselfreien Tuch, das mit Alkohol befeuchtet ist.

Häufigkeit

10 W Lasermodul: Reinigen Sie es nach jeweils 4 Stunden Bearbeitung
20 W Lasermodul: Reinigen Sie es nach jeweils 4 Stunden Bearbeitung
40 W Lasermodul: Reinigen Sie es nach jeweils 1 Stunde Bearbeitung

Mit dem Luftunterstützungssatz können Sie das Lasermodul seltener reinigen.

Referenzen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

xTool S1 Handbuch herunterladen
