Übersicht

Hinweis: Zubehör ist nicht im Lieferumfang der Maschine enthalten und muss separat erworben werden.

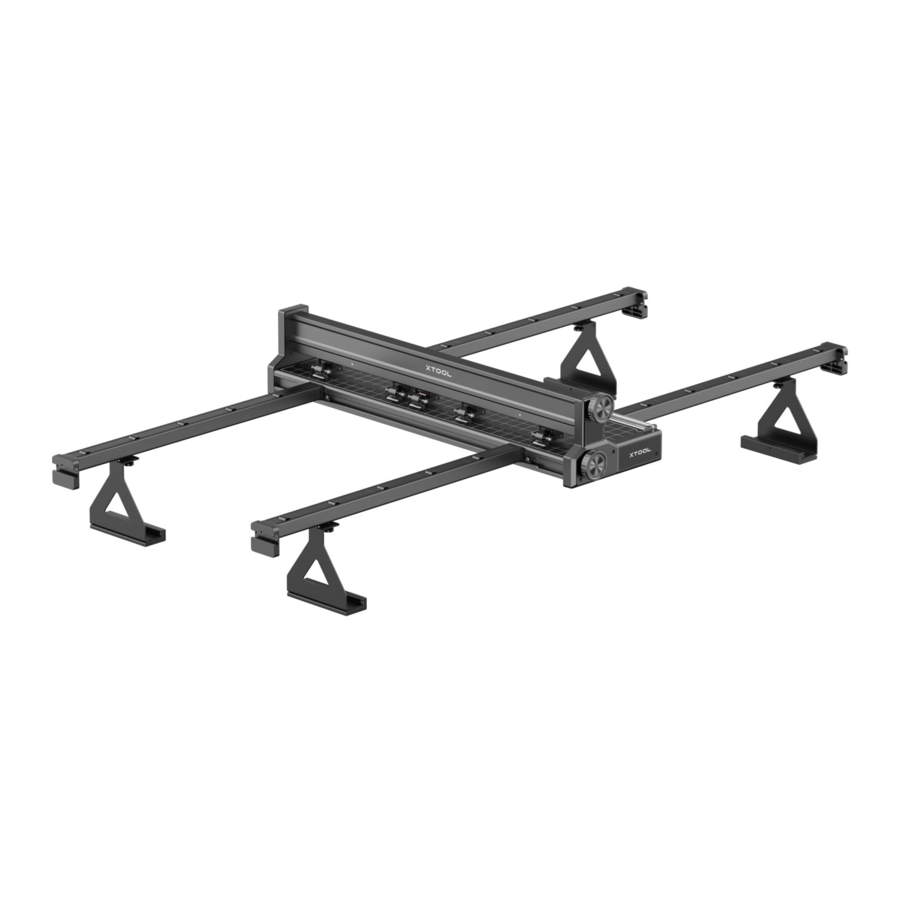

Das xTool Fördermodul ist für xTool Laserbearbeitungsmaschinen konzipiert, um Materialien im Fördermodus zuzuführen, wodurch die Maschinen Materialien bearbeiten können, die zu lang für sie sind. Mit dem xTool Fördermodul können Sie größere und beeindruckende Werke erstellen.

Spezifikation

Lieferumfang

Fördermodul	Führungsschiene
Erhöhung für Führungsschiene	Abstandshalter für Führungsschiene
Motorkabelklemme	Niveauadapter
Material-Andruckstange	Kabelbinder
Kabelbinderhalter	Schraube M4*20
Schraube M3*8	Schraube M4*12
Innensechskantschlüssel	Benutzerhandbuch

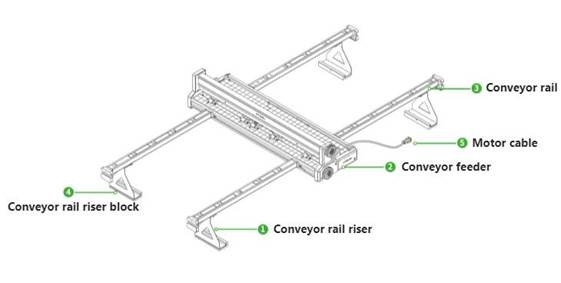

Lernen Sie Ihr Fördermodul kennen

Förderbandaufsatz montieren

Tipps: Es wird empfohlen, die Hinweise zur Produktverwendung vor der Inbetriebnahme zu lesen.

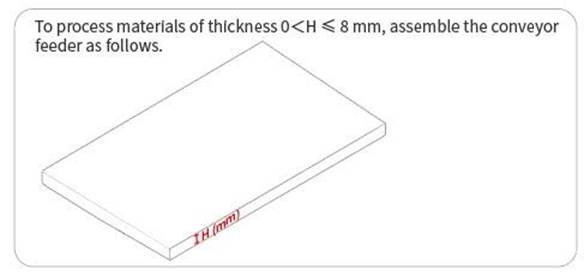

Für Materialien mit einer Dicke von 0

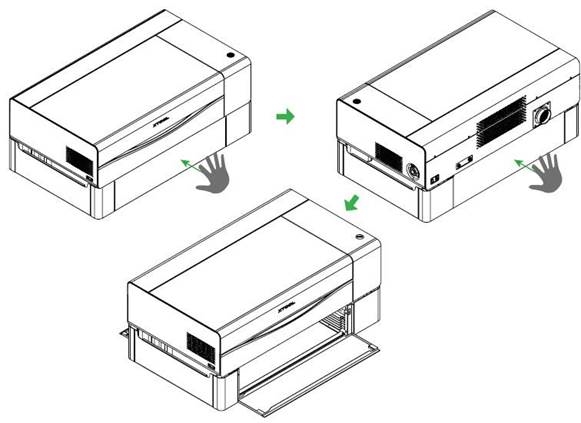

1. Drücken und öffnen Sie die vorderen und hinteren Türverkleidungen des xTool P2.

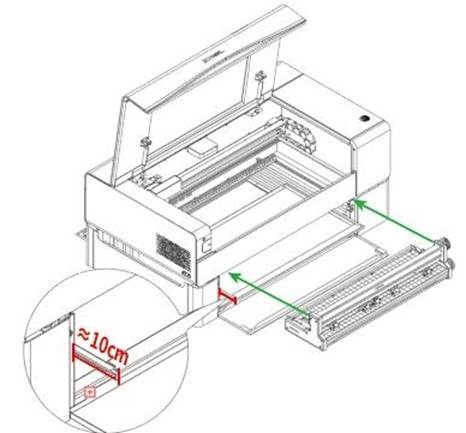

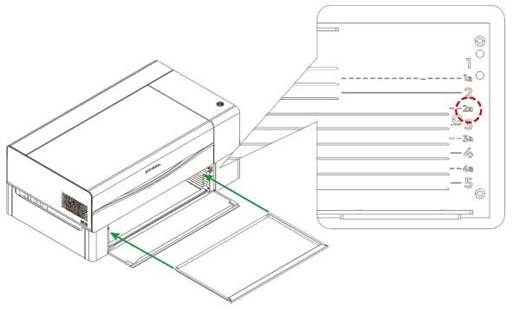

2. Legen Sie die Grundplatte des xTool P2 auf Ebene 2a, um die Montage des Förderbandaufsatzes zu erleichtern.

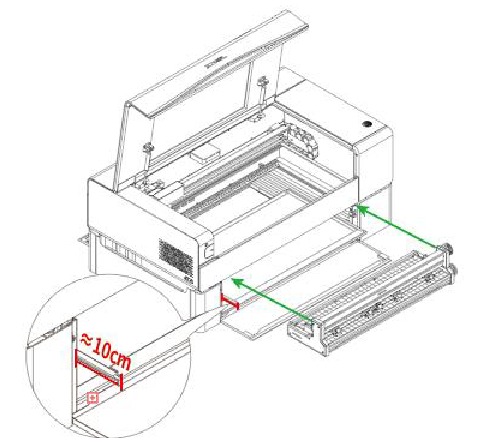

   Tipps: Legen Sie die Grundplatte NICHT vollständig in den xTool P2. Halten Sie einen Abstand von 10 cm zur linken vorderen Ecke der Erhöhungsbasis ein.

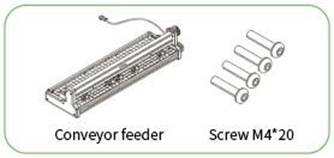

3. Bereiten Sie die Schrauben M4*20 vor.

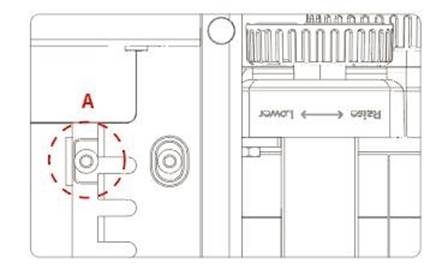

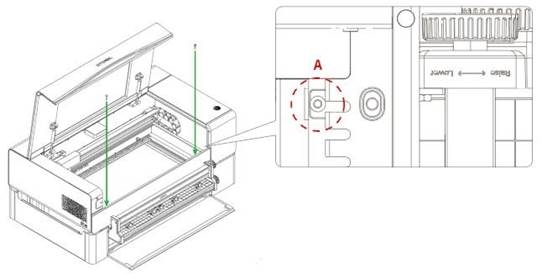

   Legen Sie den Förderbandaufsatz auf die Grundplatte des xTool P2. Ziehen Sie zuerst Schraube A fest, aber nicht vollständig.

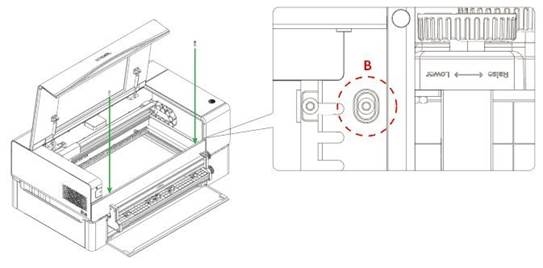

4. Ziehen Sie Schraube B fest.

5. Ziehen Sie Schraube A vollständig fest.

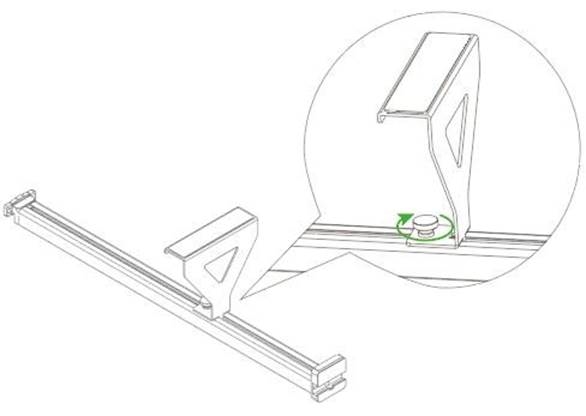

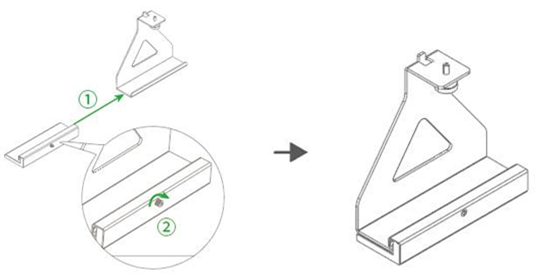

6. Setzen Sie den Förderbandschienen-Erhöhungsblock auf die Unterseite des Förderbandschienen-Erhöhers und ziehen Sie die Schraube im Uhrzeigersinn fest.

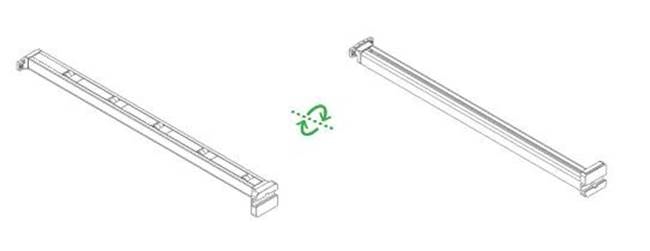

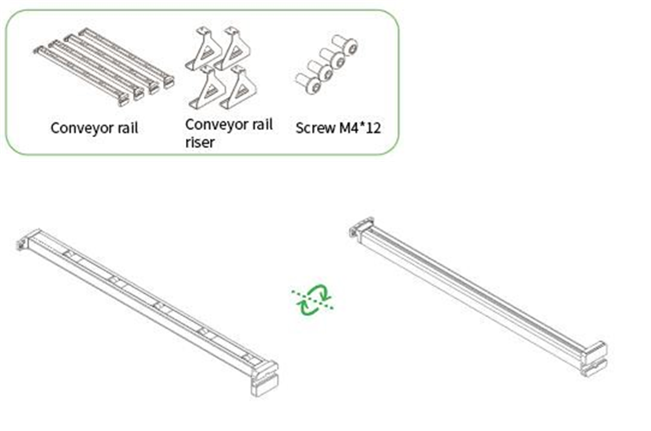

7. Drehen Sie die Förderbandschiene um.

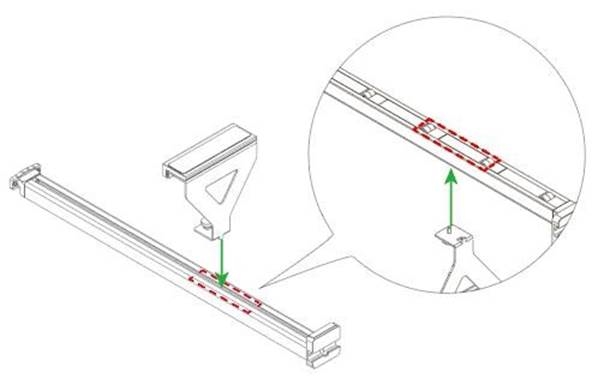

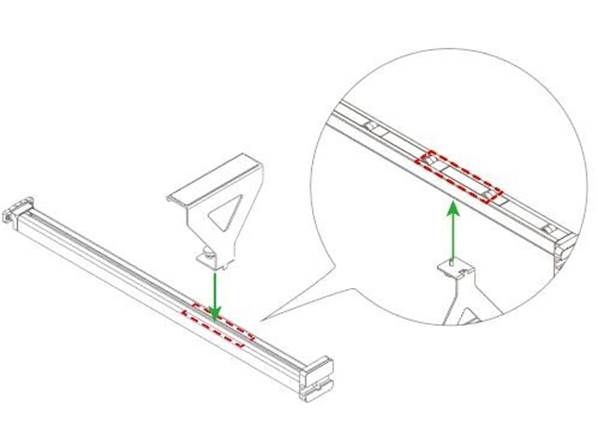

8. Platzieren Sie den Förderbandschienen-Erhöher auf dem hinteren Teil (auf dem vierten Abschnitt der Förderbandschiene) der Förderbandschiene.

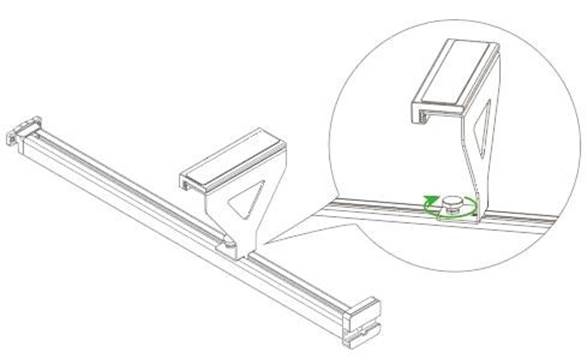

9. Bestimmen Sie die Position des Erhöhers auf der Förderbandschiene und ziehen Sie die Schraube am Erhöher fest.

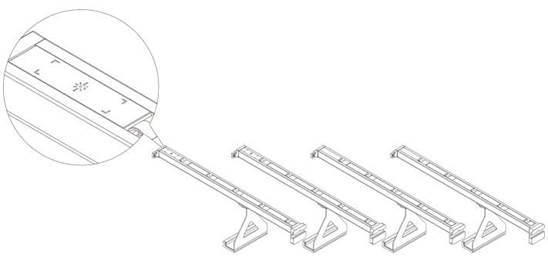

10. Bringen Sie die anderen Schienen-Erhöher und deren Blöcke auf die gleiche Weise an den anderen beiden Förderbandschienen an.

11. Legen Sie zwei Förderbandschienen in die Nut des Förderbandaufsatzes.

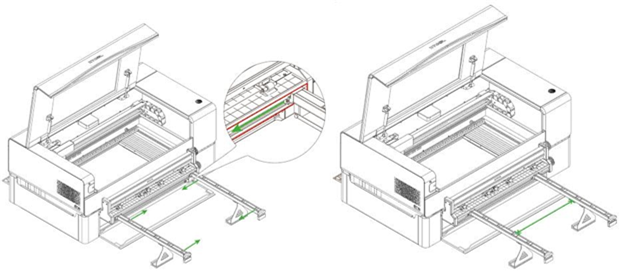

12. Schieben Sie die Förderbandschienen je nach Breite des zu bearbeitenden Materials nach links und rechts.

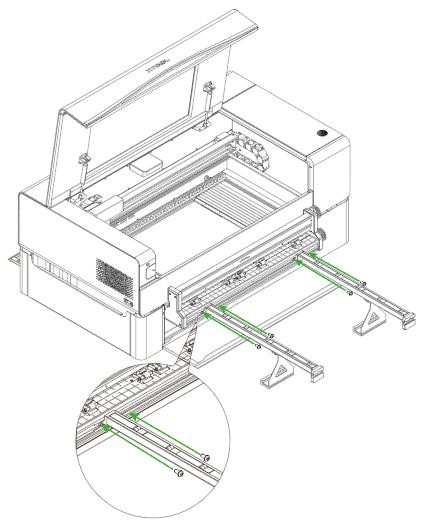

13. Bestimmen Sie die Position der Förderbandschienen und befestigen Sie diese mit vier Schrauben (M4*12) am Förderbandaufsatz.

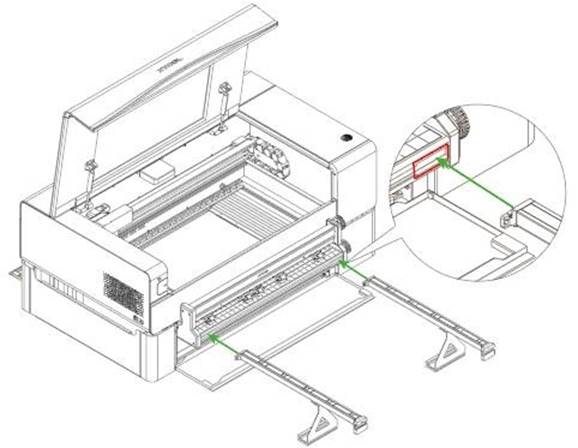

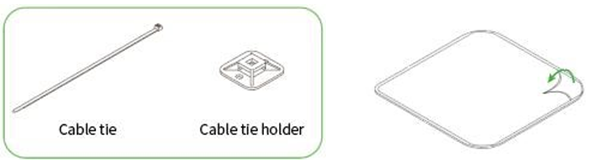

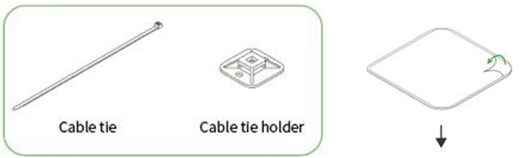

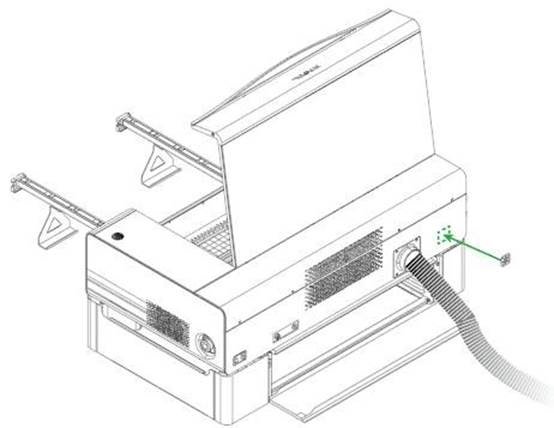

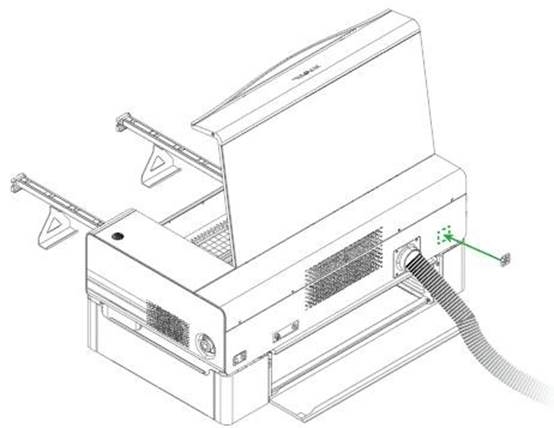

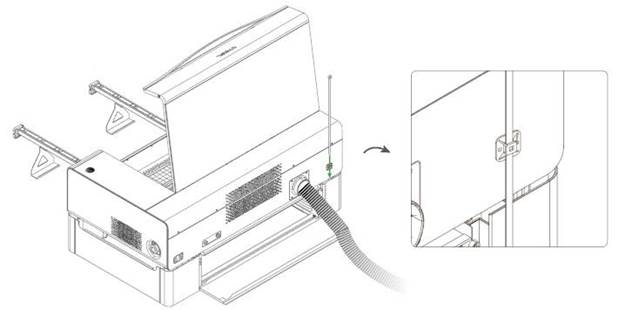

14. Ziehen Sie das Klebeband ab, um den Kabelbinderhalter an der Rückseite des xTool P2 (rechte Seite des Rauchabzugsrohrs) zu befestigen.


15. Stecken Sie den Kabelbinder in den Kabelbinderhalter.

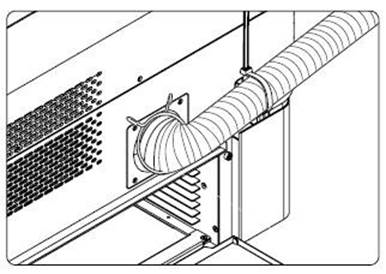

16. Ordnen Sie das Rauchabzugsrohr mit dem Kabelbinderhalter so an, dass es die Förderbandschienen nicht blockiert.

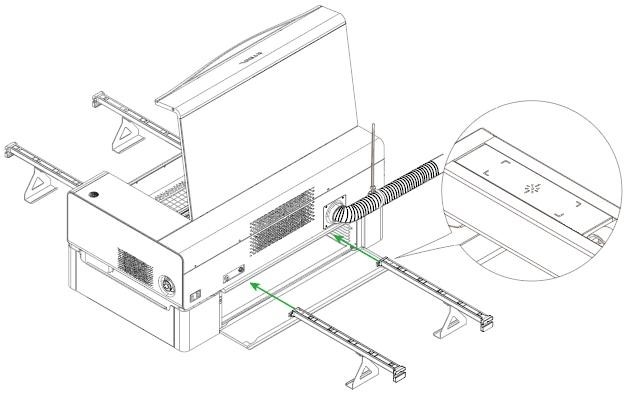

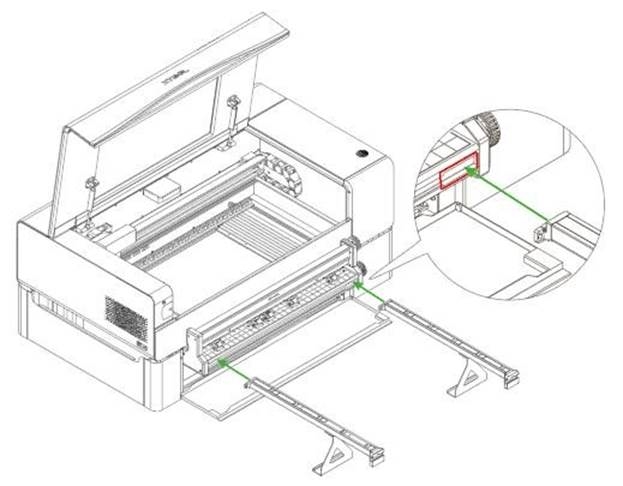

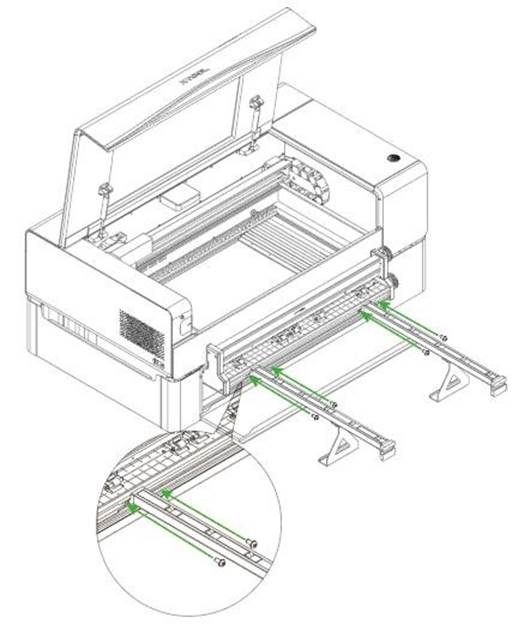

17. Bringen Sie die anderen beiden Förderbandschienen auf der anderen Seite des Förderbandaufsatzes an.

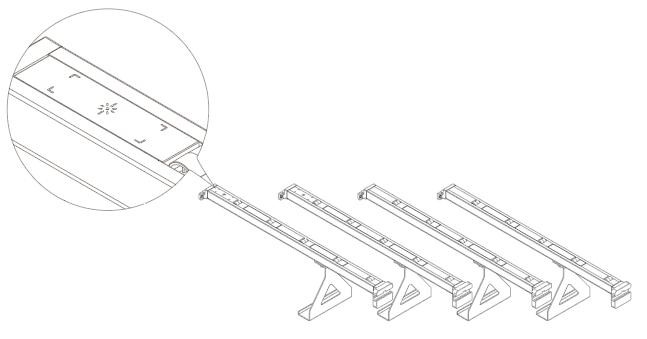

    Hinweis: Bringen Sie die Förderbandschienen mit Markierungen auf dieser Seite an, da sie sonst aufgrund einer falschen Positionierung beschädigt werden könnten.

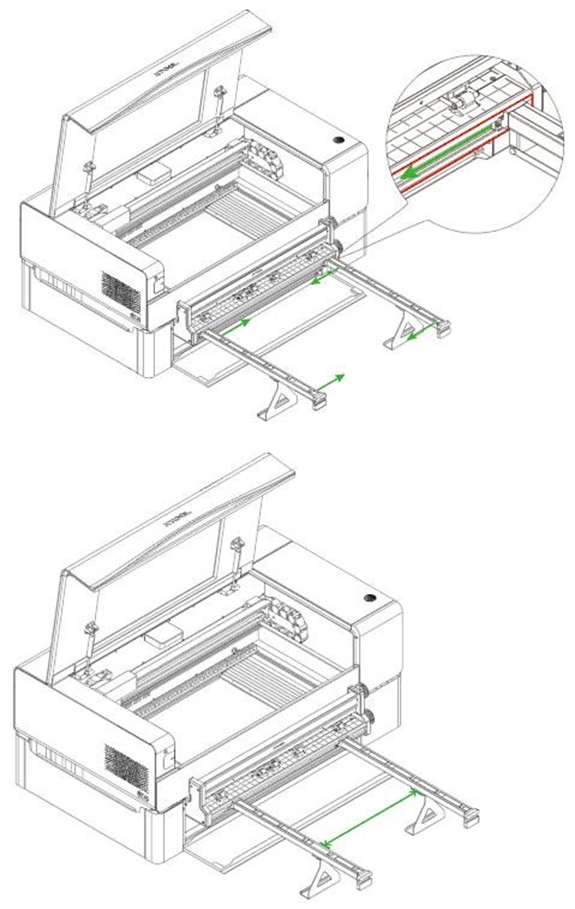

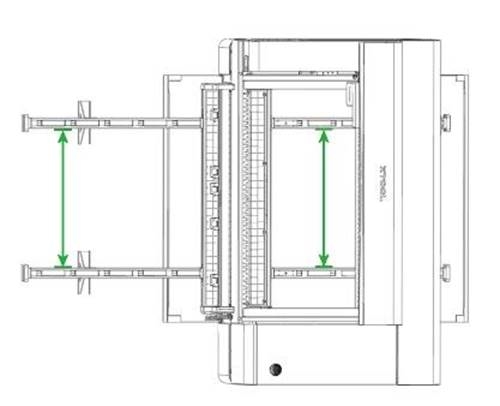

    Tipps: Stellen Sie sicher, dass der Abstand zwischen den Schienen auf der linken und rechten Seite des Förderbandaufsatzes gleich ist.

18. Montage abgeschlossen!

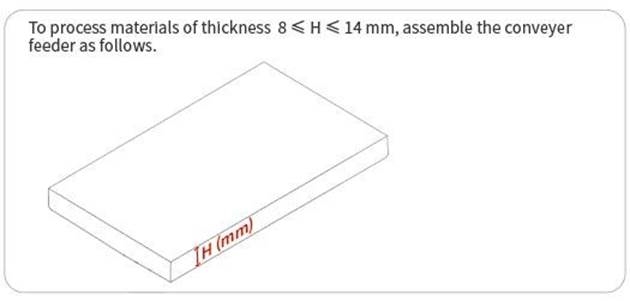

Für Materialien mit einer Dicke von 8 ≤ H ≤ 14 mm

1. Drücken und öffnen Sie die vordere und hintere Türverkleidung des xTool P2.

2. Legen Sie die Grundplatte des xTool P2 auf Ebene 2a, um die Montage des Förderbandaufsatzes zu erleichtern.

   Tipps: Legen Sie die Grundplatte NICHT vollständig in den xTool P2. Halten Sie einen Abstand von 10 cm zur linken vorderen Ecke der Erhöhungsbasis ein.

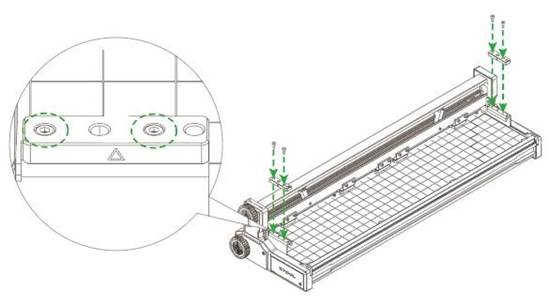

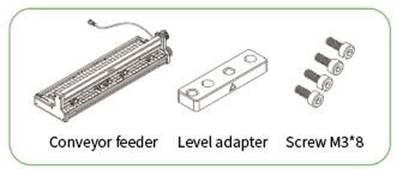

3. Montieren Sie den Höhenadapter und die Schrauben am Förderbandaufsatz und ziehen Sie die Schrauben im Uhrzeigersinn fest.

   Stecken Sie die Schraube in das erste und dritte Loch (von links gezählt) des Höhenadapters.

4. Bereiten Sie die Schraube M4*20 vor.

   Legen Sie den Förderbandaufsatz auf die Grundplatte des xTool P2. Ziehen Sie zuerst Schraube A fest, aber nicht vollständig.

5. Ziehen Sie Schraube B fest.

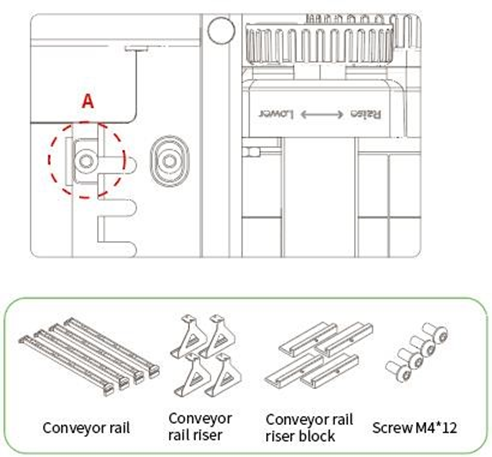

6. Ziehen Sie Schraube A vollständig fest.

7. Drehen Sie die Förderbandschiene um.

8. Platzieren Sie den Förderbandschienen-Erhöher auf dem hinteren Teil der Förderbandschiene (auf dem vierten Abschnitt der Förderbandschiene).

9. Stellen Sie die Position des Förderbandschienen-Erhöhers sicher, platzieren Sie ihn auf der Förderbandschiene und ziehen Sie dann die Schraube im Uhrzeigersinn fest.

10. Bringen Sie die anderen Schienen-Erhöher auf die gleiche Weise an den anderen beiden Förderbandschienen an.

11. Suchen Sie die Nut im Förderbandaufsatz und setzen Sie zwei Förderbandschienen hinein.

12. Bewegen Sie die Förderbandschienen je nach Materialbreite nach links und rechts.

13. Befestigen Sie die Förderbandschienen mit vier Schrauben am Förderbandaufsatz.

14. Ziehen Sie das Klebeband des Kabelbinderhalters ab und kleben Sie ihn an die Rückseite des xTool P2.
    (rechte Seite des Rauchabzugsrohrs)


15. Stecken Sie den Kabelbinder in den Kabelbinderhalter.

16. Ordnen Sie das Rauchabzugsrohr so an, dass es die Förderbandschiene nicht blockiert.

17. Bringen Sie die anderen beiden Förderbandschienen auf der anderen Seite des Förderbandaufsatzes an.

    Hinweis: Bringen Sie die Förderbandschienen mit Markierungen auf dieser Seite an, da sie sonst aufgrund einer falschen Positionierung beschädigt werden könnten.

    Tipps: Stellen Sie sicher, dass der Abstand zwischen den Schienen auf der linken und rechten Seite des Förderbandaufsatzes gleich ist.

18. Der Zusammenbau des Förderbandaufsatzes ist abgeschlossen!

Den Transportband-Zuführer verwenden

1. Schließen Sie den Transportband-Zuführer an Ihr Gerät an.

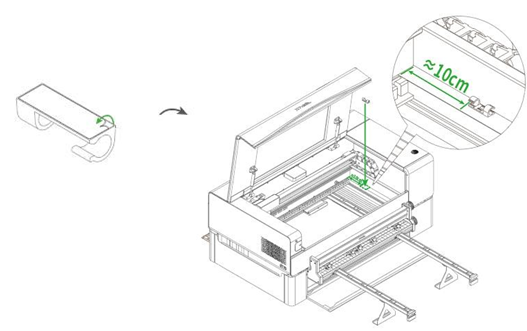

   Ziehen Sie das Klebeband von der Rückseite der Kabelklemme ab. Kleben Sie die Kabelklemme oben auf die rechte Führungsschienenplatte (in einem Abstand von 10 cm vom Motorkabelanschluss).

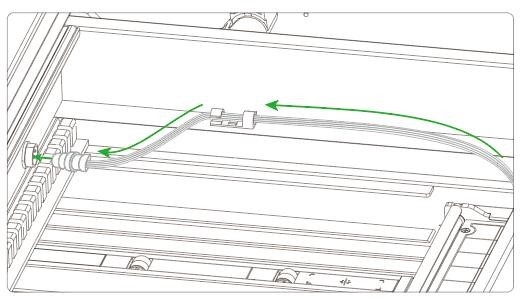

   Führen Sie das Motorkabel um die Kabelklemme herum und stellen Sie sicher, dass es die Transportbahnen nicht blockiert. Schließen Sie dann das Motorkabel an den Anschluss an.

2. Ein Material einlegen

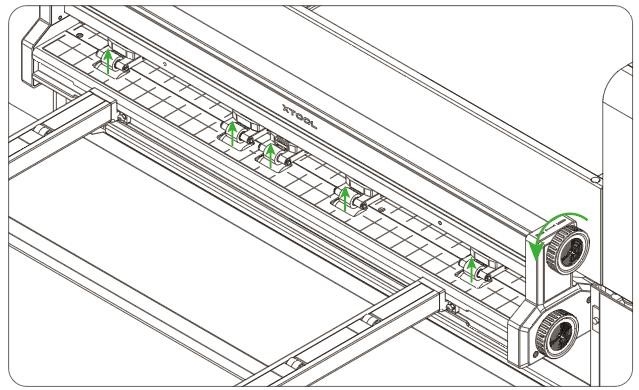

   Drehen Sie den oberen Knopf gegen den Uhrzeigersinn, um die Andruckrollen anzuheben und ein Material einzulegen.

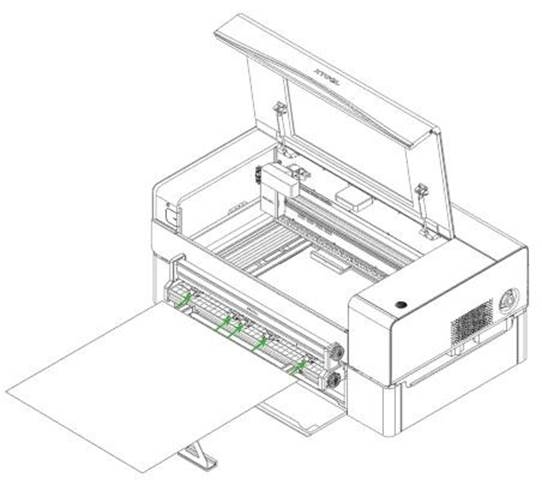

   Legen Sie das zu bearbeitende Material in den Transportband-Zuführer.

   Tipps: Richten Sie das Material an den Gittern des Transportband-Zuführers aus und führen Sie das Material in das Gerät, sodass es parallel zur Transportrichtung liegt.

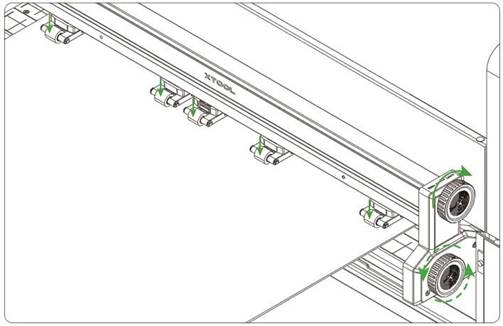

   Drehen Sie den oberen Knopf im Uhrzeigersinn, um die Andruckrollen abzusenken und das Material zu fixieren, damit es während der Bearbeitung nicht verrutscht oder wegläuft.
   Informationen zum Druckniveau finden Sie unter „Empfohlene Druckstufen für gängige Materialien“.

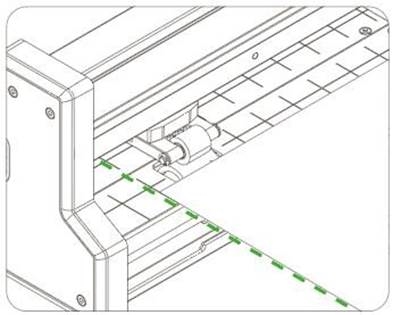

   Bei Bedarf können Sie den unteren Knopf drehen, um die Position der Materialien leicht anzupassen.

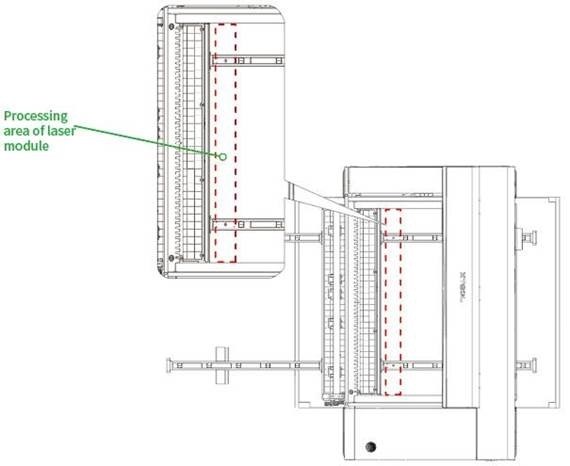

   Hier ist der Bearbeitungsbereich des Lasermoduls:

3. Gerät einschalten und mit XCS verbinden

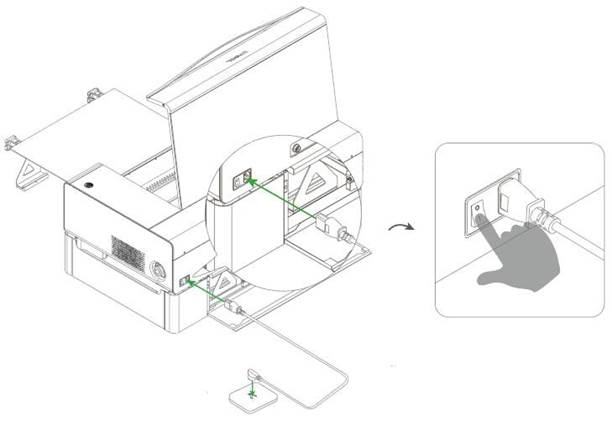

   Verbinden Sie xTool P2 mit der Stromversorgung auf der Rückseite und schalten Sie den Netzschalter ein.

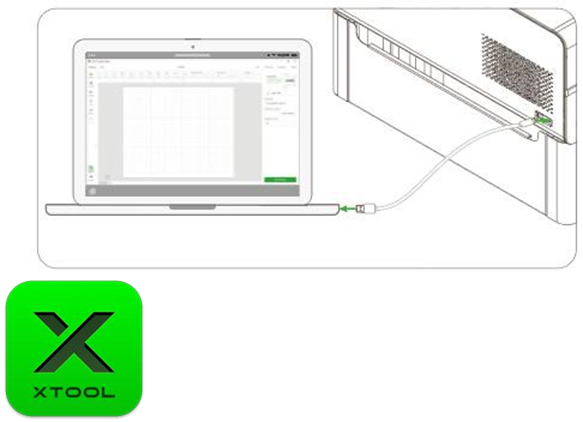

   Schalten Sie das Gerät ein und verbinden Sie es mit XCS.
   Tipps: Einzelheiten zur Verwendung von XCS finden Sie unter support.xtool.com. Sie können der xTool-Community unter community.xtool.com beitreten, um weitere Tutorials, Tipps und Tricks sowie kreative Inspirationen zu erhalten.


Sie können die Seite besuchen Auspacken xTool P2 Transportband Zuführer um das Tutorial-Video zu finden.

Tipps zur Verwendung des Produkts

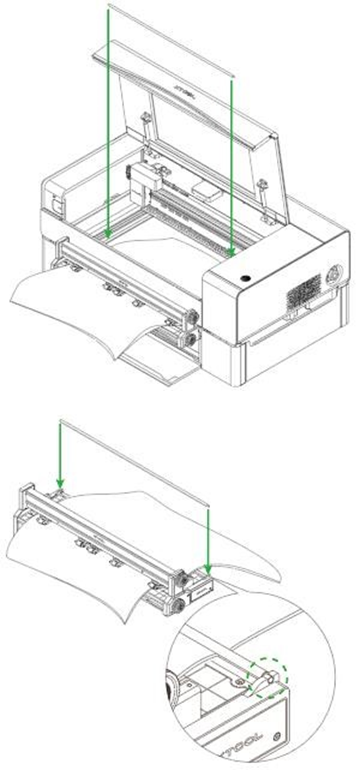

Über die Andruckrollen

• Stellen Sie den Druck der Andruckrollen nicht zu hoch ein, da der Transportband-Zuführer sonst möglicherweise nicht richtig funktioniert.
• Stellen Sie den Druck der Andruckrollen entsprechend dem zu bearbeitenden Material ein. Einzelheiten finden Sie unter „Empfohlene Druckstufen für gängige Materialien“.

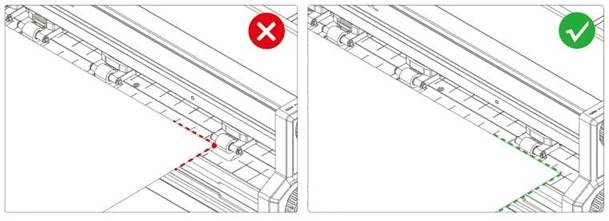

• Bedecken Sie die Andruckrollen vollständig mit dem Material. Wenn das Material nahe am Rand der Andruckrollen liegt, kommt es zu Interferenzen zwischen dem Transportband-Zuführer und den Andruckrollen.


Über die Transportbahnen

• Wenn Sie ein weiches und dünnes Material (z. B. Kraftpapier) bearbeiten, wird anstelle der Transportbahnen die Material-Andruckstange benötigt. Das Material kann auf beiden Seiten des Arbeitsbereichs des Transportband-Zuführers herunterhängen, wodurch keine Interferenzen durch die Lücken zwischen den Schienen entstehen.

• Platzieren Sie die Transportbahnen möglichst parallel zur Transportrichtung eines Materials.
• Fügen Sie Transportbahnen entsprechend der Länge des zu bearbeitenden Materials hinzu.
  Stellen Sie sicher, dass der in der Luft hängende Teil eines Materials nicht länger als 30 cm ist. Um weitere Transportbahnen zu verwenden, müssen Sie diese erwerben. Sie können diese unter xtool.com erwerben.
• Passen Sie den Abstand zwischen den Schienen entsprechend der Breite des zu bearbeitenden Materials an. Stellen Sie sicher, dass jeder Teil des Materials möglichst gleichmäßig angedrückt wird. Andernfalls kann es zu Materialverzug und somit zu Musterverformungen kommen.

Über Materialien

• Verwenden Sie flache Materialien.
• Stellen Sie sicher, dass die Kanten der Materialien nicht verzogen sind.
• Weiche Materialien lassen sich leicht verformen und werden möglicherweise nicht präzise transportiert. Wenn Sie eine weiche und dicke Platte (wie Korkplatte und EVA-Schaumplatte) bearbeiten, kleben Sie vor der Bearbeitung PET-Band auf deren Rückseite. Stellen Sie sicher, dass das gesamte Material mit dem PET-Band bedeckt ist.
  PET-Band ist nicht im Lieferumfang enthalten. Sie können es unter xtool.com erwerben.


Über die Reinigung

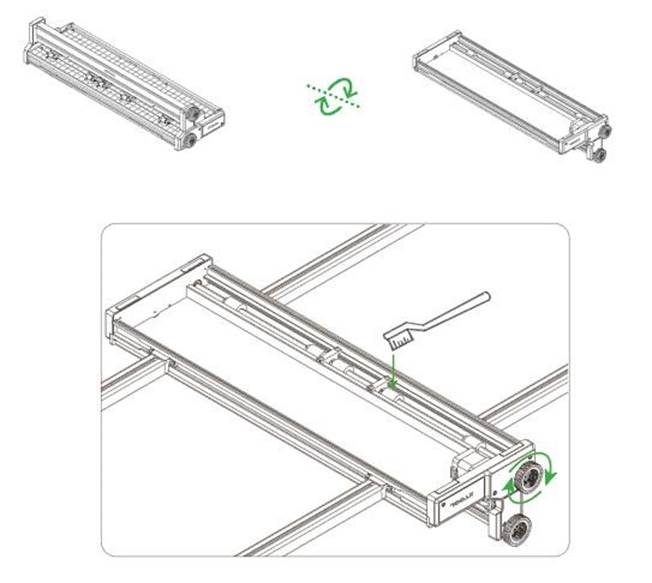

• Wenn sich viele Rückstände unter den Andruckrollen befinden (z. B. Holzspäne), können Sie den Transportband-Zuführer umdrehen und die Andruckrollen mit einer Bürste reinigen, während Sie den Knopf drehen.

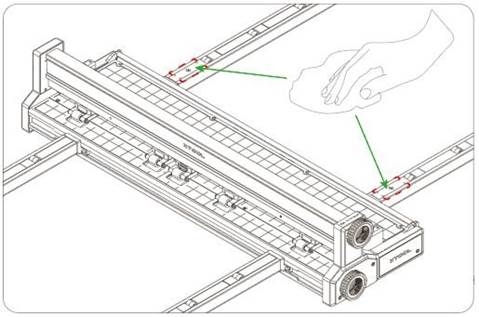

• Wenn der Rauch, der von den Materialien und dem Arbeitsbereich erzeugt wird, nicht rechtzeitig entweichen kann und die Grundplatte verschmutzt, können Sie sie mit dem Reinigungstuch und einem alkalischen Reiniger reinigen.


Sonstiges

• Bevor Sie den Transportband-Zuführer verwenden, ordnen Sie die Anschlusskabel, Stromkabel und andere Gegenstände, die das Zuführen von Materialien blockieren könnten, an.

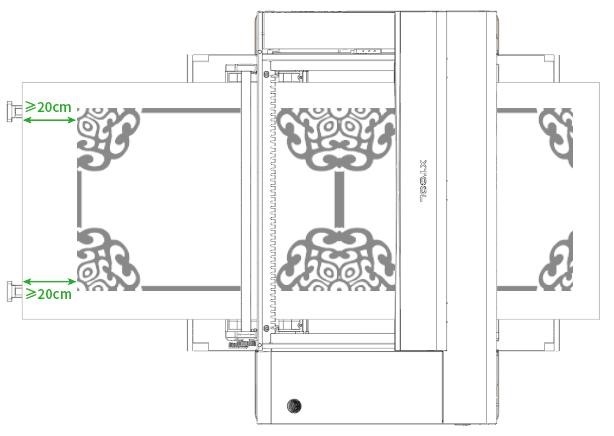

• Der Abstand zwischen den Andruckrollen und dem Arbeitsbereich beträgt 20 cm. Stellen Sie sicher, dass die Länge des Materials mindestens 20 cm länger ist als die des zu bearbeitenden Musters. Andernfalls kann das Material nach Abschluss der Bearbeitung nicht zurückgeführt werden.


Empfohlene Druckstufen für gängige Materialien

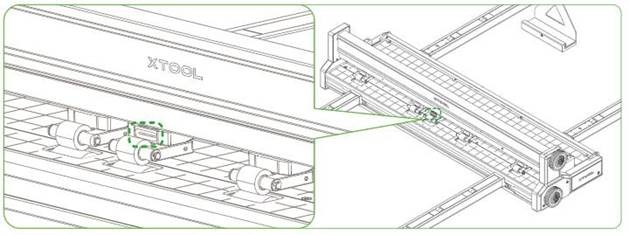

Sie finden das Fenster für die Druckstufe in der Mitte des Transportband-Zuführers (auf der Rückseite der mittleren Andruckrolle).

Tipps: Die Farbe, die Sie im Druckstufenfenster sehen, zeigt die Druckstufe an.

Materialname	Dicke	Druckstufe
Sperrholz	3 mm
Sperrholz	6 mm
Sperrholz	9 mm
Sperrholz	14 mm
Acryl	3 mm
Acryl	7 mm
Acryl	12 mm
Faserplatte	3 mm
Faserplatte	6 mm
Faserplatte	12 mm
EVA-Platte	5 mm
EVA-Platte	10 mm
Filzplatte	5 mm
Filzplatte	9 mm
Korkplatte	12 mm
Kraftpapier	300 g
