SONY SA-SW3 - Subwoofer-Handbuch

Informationen zu kompatiblen Modellen für den Subwoofer

Der SA-SW3 Subwoofer funktioniert nur mit dem angegebenen Modell. Informationen zu kompatiblen Modellen finden Sie auf der Website von Sony.

In dieser Bedienungsanleitung werden die Vorgänge für den Subwoofer beschrieben, der mit dem kompatiblen Modell HT-A7000 oder HT-A9 verwendet wird.

Teile und Bedienelemente

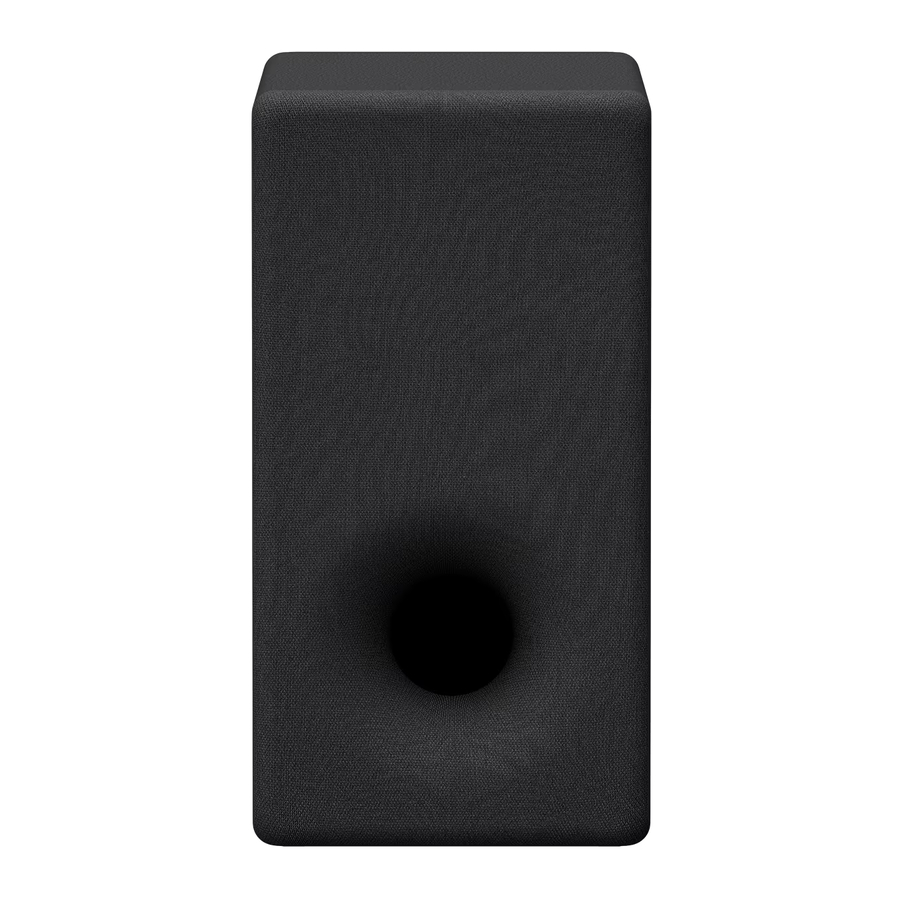

Vorderseite

1. Betriebsanzeige
   • Blinkt langsam (grün): Der Subwoofer ist nicht mit einem kompatiblen Modell verbunden.
   • Leuchtet (grün): Der Subwoofer ist mit einem kompatiblen Modell verbunden.
   • Blinkt zweimal wiederholt (grün): Der Subwoofer versucht, eine Verbindung zu einem kompatiblen Modell herzustellen.
   • Blinkt/leuchtet (bernsteinfarben): Die Software wird aktualisiert.
   • Leuchtet (rot): Der Subwoofer befindet sich im Standby-Modus.
   • Aus: Der Subwoofer ist ausgeschaltet.

Hinweis
Die Helligkeit der Betriebsanzeige synchronisiert sich mit den DIMMER-Einstellungen eines kompatiblen Modells.

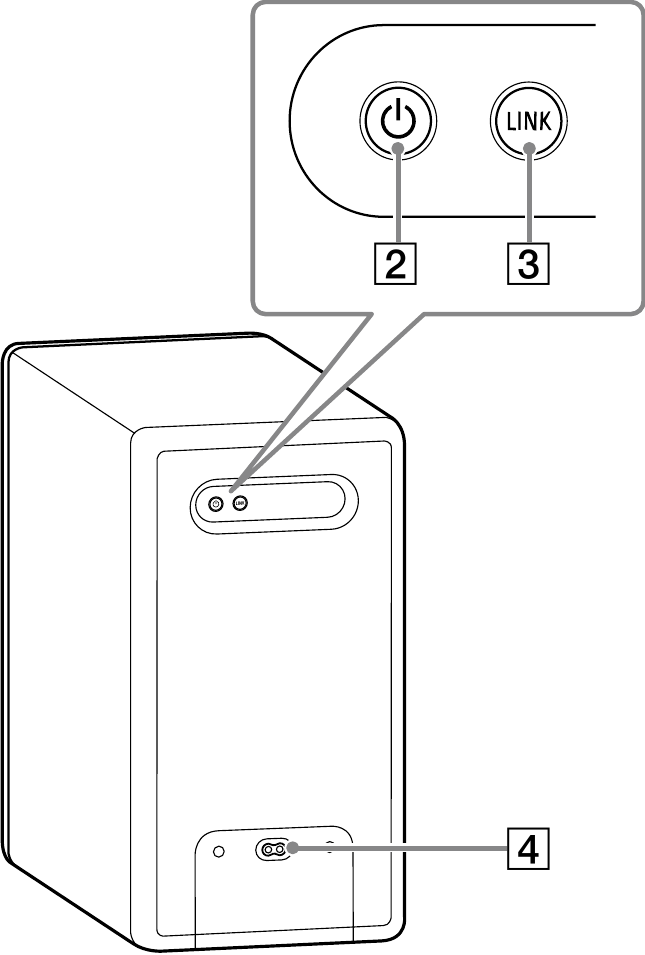

Rückseite

2. (Ein-/Aus-Taste)
3. LINK-Taste
4. AC-Eingang

Installation

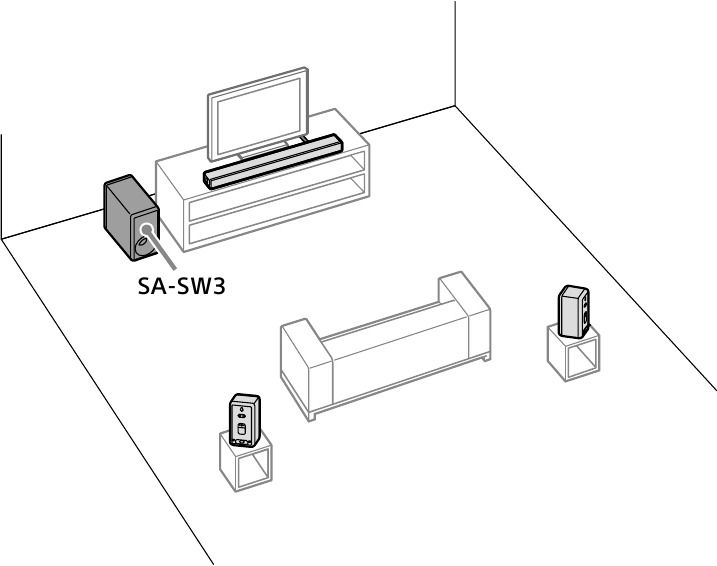

Die folgende Abbildung zeigt ein Installationsbeispiel für die Verwendung des Subwoofers mit dem kompatiblen Modell HT-A7000 und optionalen Rücklautsprechern.

1. Installieren Sie den Subwoofer am gewünschten Ort.
   Sie können den Subwoofer an einem beliebigen Ort installieren, da sein Ausgangsschall keine Richtwirkung hat.
   Die obige Abbildung ist ein Beispiel für die Installation des Subwoofers.

Tipp
Um einen guten Surround-Sound zu erhalten, stellen Sie den Abstand des Subwoofers zu Ihrer Hörposition über das Einrichtungsmenü eines kompatiblen Modells ein.
Einzelheiten entnehmen Sie bitte der Bedienungsanleitung des kompatiblen Modells.

Verbindung

Tipp
Sie können den optionalen Rücklautsprecher auch bei der Installation wie folgt mit einem kompatiblen Modell verbinden.

1. Schalten Sie ein kompatibles Modell ein.
2. Verbinden Sie das mitgelieferte Netzkabel mit dem Subwoofer und stecken Sie das Kabel anschließend in eine Netzsteckdose.

3. Stellen Sie sicher, dass die Betriebsanzeige am Subwoofer grün leuchtet.
   Wenn die Betriebsanzeige grün leuchtet, ist die Verbindung zwischen dem Subwoofer und einem kompatiblen Modell hergestellt.
   Sollte die Verbindung nicht hergestellt werden, verbinden Sie den Subwoofer manuell mit einem kompatiblen Modell. Einzelheiten finden Sie unter "If the Connection is not Established Automatically" (Wenn die Verbindung nicht automatisch hergestellt wird).


Wenn die Verbindung nicht automatisch hergestellt wird

Wenn Sie den Subwoofer nicht automatisch mit einem kompatiblen Modell verbinden können oder mehrere kompatible Modelle verwenden und das kompatible Modell für die Verbindung des Subwoofers festlegen möchten, führen Sie die manuelle Verbindung durch.
Der folgende Vorgang wird für den Subwoofer beschrieben, der mit dem kompatiblen Modell HT-A7000 oder HT-A9 verwendet wird. Verwenden Sie die mit dem kompatiblen Modell HT-A7000 oder HT-A9 gelieferte Fernbedienung, wenn Sie diesen Vorgang ausführen.
Wenn Sie andere kompatible Modelle verwenden, lesen Sie die mit diesen gelieferte Bedienungsanleitung.

1. Drücken Sie HOME (Start).
   Das Startmenü erscheint auf dem TV-Bildschirm.
2. Wählen Sie [Setup] (Einrichtung) - [Advanced Settings] (Erweiterte Einstellungen) im Startmenü aus.
3. Wählen Sie [Speaker Settings] (Lautsprechereinstellungen) - [Wireless Speaker Settings] (Drahtlose Lautsprechereinstellungen) - [Start manual linking] (Manuelle Verknüpfung starten) aus.
   Der Bildschirm [Start manual linking] (Manuelle Verknüpfung starten) erscheint auf dem TV-Bildschirm.
4. Drücken Sie LINK (Verbinden) am Subwoofer.
   Die Betriebsanzeige des Subwoofers, bei dem LINK gedrückt wurde, blinkt zweimal wiederholt grün.
5. Wählen Sie [Start] (Starten) aus.
   Die manuelle Verknüpfung wird gestartet.
   Der Verbindungsvorgang wird auf dem TV-Bildschirm angezeigt. Um die manuelle Verknüpfung abzubrechen, wählen Sie [Cancel] (Abbrechen) aus.
6. Wenn [Subwoofer] (Subwoofer) [Connected] (Verbunden) anzeigt, wählen Sie [Finish] (Fertigstellen) aus.
7. Drücken Sie .
   Die Verbindung ist hergestellt und die Betriebsanzeige des Subwoofers leuchtet grün.

Hinweis

• Wenn Sie [Start manual linking] (Manuelle Verknüpfung starten) durchführen, wird [Link mode] (Verknüpfungsmodus) von [Wireless Speaker Settings] (Drahtlose Lautsprechereinstellungen) automatisch auf [Manual] (Manuell) gesetzt.
• Nur die Lautsprecher, für die in Schritt 6 [Connected] (Verbunden) angezeigt wurde, verbinden sich mit einem kompatiblen Modell. Wenn die Verbindung des Subwoofers nicht hergestellt werden kann, führen Sie die manuelle Verbindung erneut durch.

Wenn die drahtlose Übertragung instabil ist

Wenn Sie mehrere drahtlose Systeme, wie z.B. ein WLAN, verwenden, können die drahtlosen Signale instabil werden. In diesem Fall kann die Übertragung durch Ändern der folgenden Einstellung verbessert werden.
Der folgende Vorgang wird für den Subwoofer beschrieben, der mit dem kompatiblen Modell HT-A7000 oder HT-A9 verwendet wird. Verwenden Sie die mit dem kompatiblen Modell HT-A7000 oder HT-A9 gelieferte Fernbedienung, wenn Sie diesen Vorgang ausführen.
Wenn Sie andere kompatible Modelle verwenden, lesen Sie die mit diesen gelieferte Bedienungsanleitung.

1. Drücken Sie HOME (Start).
   Das Startmenü erscheint auf dem TV-Bildschirm.
2. Wählen Sie [Setup] (Einrichtung) - [Advanced Settings] (Erweiterte Einstellungen) im Startmenü aus.
3. Wählen Sie [Speaker Settings] (Lautsprechereinstellungen) - [Wireless Speaker Settings] (Drahtlose Lautsprechereinstellungen) - [RF Channel] (HF-Kanal) aus.
4. Wählen Sie die gewünschte Einstellung aus.
   • [On] (Ein) (Standardeinstellung): Wählen Sie dies normalerweise aus. Das System wählt automatisch den besseren Kanal für die Übertragung aus. Stärkerer Modus für drahtlose Interferenzen.
   • [Off] (Aus): Das System wählt einen Kanal aus dem begrenzten Frequenzband aus, um externe drahtlose Interferenzen zu verhindern. Wenn bei Auswahl von [On] (Ein) Tonaussetzer auftreten, kann dies durch Auswahl von [Off] (Aus) verbessert werden.

Hinweis

• Wenn Sie die Einstellung [RF Channel] (HF-Kanal) von [Off] (Aus) auf [On] (Ein) ändern, kann es 1 Minute dauern, bis die Wiederverbindung hergestellt ist.
• Ein kompatibles Modell erfüllt diese Einstellung möglicherweise nicht, je nachdem, in welchem Land/welcher Region Sie es gekauft haben.

Fehlerbehebung

Wenn Sie bei der Verwendung des Subwoofers auf eine der folgenden Schwierigkeiten stoßen, nutzen Sie diese Anleitung zur Fehlerbehebung, um das Problem zu beheben, bevor Sie eine Reparatur anfordern. Sollte ein Problem weiterhin bestehen, wenden Sie sich an Ihren nächsten Sony-Händler.
Bringen Sie unbedingt Ihren gesamten Subwoofer, ein kompatibles Modell und die optionalen Rücklautsprecher (nicht mitgeliefert) mit, auch wenn es so aussieht, als ob nur eines ein Problem hat, wenn Sie eine Reparatur beantragen.
Die folgenden Lösungen werden für den Subwoofer beschrieben, der mit dem kompatiblen Modell HT-A7000 oder HT-A9 verwendet wird.
Wenn Sie andere kompatible Modelle verwenden, lesen Sie die mit diesen gelieferte Bedienungsanleitung.

Kein Ton oder nur ein sehr leiser Ton ist vom Subwoofer zu hören.

• Drücken Sie SW + (Subwoofer +) oder BASS + (Bass +) auf der Fernbedienung eines kompatiblen Modells, um die Subwoofer-Lautstärke zu erhöhen.
• Stellen Sie sicher, dass die Betriebsanzeige am Subwoofer grün leuchtet.
• Wenn die Betriebsanzeige am Subwoofer nicht leuchtet, versuchen Sie Folgendes.
  • Stellen Sie sicher, dass das Netzkabel des Subwoofers ordnungsgemäß angeschlossen ist.
  • Drücken Sie (Ein/Aus) am Subwoofer, um das Gerät einzuschalten.
• Wenn die Betriebsanzeige am Subwoofer langsam grün blinkt oder rot leuchtet, versuchen Sie Folgendes.
  • Bewegen Sie den Subwoofer an einen Ort in der Nähe eines kompatiblen Modells, sodass die Betriebsanzeige am Subwoofer grün leuchtet.
  • Befolgen Sie die Schritte unter "If the Connection is not Established Automatically" (Wenn die Verbindung nicht automatisch hergestellt wird).
  • Überprüfen Sie den Status der drahtlosen Verbindung. Einzelheiten entnehmen Sie bitte der Bedienungsanleitung des kompatiblen Modells.
• Wenn die Betriebsanzeige am Subwoofer rot blinkt, drücken Sie (Ein/Aus) am Subwoofer, um das Gerät auszuschalten, und überprüfen Sie, ob die Lüftungsöffnungen des Subwoofers blockiert sind.
• Wenn die Eingangsquellen sehr wenige Bass-Komponenten enthalten (z. B. eine Fernsehsendung), ist der Ton des Subwoofers möglicherweise schwer zu hören. Sie können den Subwoofer-Ton durch Aussenden des Testtons überprüfen.
• Schalten Sie den Nachtmodus aus. Einzelheiten entnehmen Sie bitte der Bedienungsanleitung des kompatiblen Modells.
• Wenn Sie die Einstellung [RF Channel] (HF-Kanal) von [Off] (Aus) auf [On] (Ein) ändern, kann es 1 Minute dauern, bis der Ton ausgegeben wird.

Der Ton setzt aus oder hat Rauschen.

• Wenn sich in der Nähe ein Gerät befindet, das elektromagnetische Wellen erzeugt, wie z. B. ein WLAN oder ein in Betrieb befindlicher Mikrowellenherd, platzieren Sie den Subwoofer und ein kompatibles Modell davon entfernt.
• Wenn sich ein Hindernis zwischen dem Subwoofer und einem kompatiblen Modell befindet, bewegen oder entfernen Sie es.
• Platzieren Sie den Subwoofer und ein kompatibles Modell so nah wie möglich beieinander.
• Ändern Sie die Einstellung [RF Channel] (HF-Kanal).
• Wechseln Sie die Netzwerkverbindung des Fernsehers oder Blu-ray Disc-Players von drahtlos zu kabelgebunden.

Spezifikationen

AUSGANGSLEISTUNG (Referenz)
200 W (bei 2 Ohm, 100 Hz)

Lautsprechersystem
Subwoofer-Lautsprechersystem, Bassreflex

Lautsprecher
160 mm Konustyp

Stromversorgung
120 V - 240 V AC, 50 Hz/60 Hz

Stromverbrauch
Ein: 40 W
Standby-Modus: 1 W oder weniger
Ausgeschaltet: 0,5 W oder weniger

Abmessungen (ca.) (B/H/T)
201 mm × 382,5 mm × 402 mm (ohne hervorstehende Teile)

Masse (ca.)
9,0 kg

Sektion drahtloser Sender/Empfänger

Kommunikationssystem
Wireless Sound Specification Version 4.0

Frequenzband
5 GHz

Modulationsverfahren
OFDM

Mitgelieferte Artikel

• Subwoofer (1)
• Netzkabel (2)
• Bedienungsanleitung (1)

Wichtige Informationen zur Software

Dieses Produkt enthält Software, die der GNU General Public License ("GPL") (GNU Allgemeine Öffentliche Lizenz) oder der GNU Lesser General Public License ("LGPL") (GNU Weniger Allgemeine Öffentliche Lizenz) unterliegt. Diese legen fest, dass Kunden das Recht haben, den Quellcode der genannten Software gemäß den Bedingungen der GPL oder der LGPL zu erwerben, zu modifizieren und weiterzuverbreiten.

Die Methode zur Bestätigung der im Subwoofer enthaltenen GPL-, LGPL- und anderer Softwarelizenzen entnehmen Sie bitte der Bedienungsanleitung eines kompatiblen Modells.
Wenn Sie das kompatible Modell HT-A7000 oder HT-A9 verwenden, lesen Sie bitte [Software License Information] (Informationen zur Softwarelizenz) unter [Setup] (Einrichtung) - [Advanced Settings] (Erweiterte Einstellungen) - [System Settings] (Systemeinstellungen) im Startmenü.

Eine Kopie des relevanten Quellcodes, wie unter der GPLv2 (und anderen Lizenzen) gefordert, finden Sie unter https://oss.sony.net/Products/Linux

Sie können den Quellcode, wie von der GPLv2 gefordert, auf einem physischen Medium von uns für einen Zeitraum von drei Jahren nach unserer letzten Lieferung dieses Produkts erhalten, indem Sie sich über das Formular unter https://oss.sony.net/Products/Linux bewerben.
Dieses Angebot gilt für jeden, der diese Informationen erhält.

Bitte beachten Sie, dass Sony keine Anfragen bezüglich des Inhalts dieses Quellcodes beantworten oder darauf reagieren kann.

Alle anderen Marken sind Marken der jeweiligen Eigentümer.

Installieren Sie den Subwoofer nicht in einem engen Raum, wie einem Bücherregal oder einem Einbauschrank.

Um das Brandrisiko zu verringern, decken Sie die Lüftungsöffnung des Subwoofers nicht mit Zeitungen, Tischdecken, Vorhängen usw. ab.
Setzen Sie den Subwoofer keinen offenen Flammenquellen aus (z. B. brennenden Kerzen).

Um das Risiko von Brand oder Stromschlag zu verringern, setzen Sie diesen Subwoofer weder Tropf- noch Spritzwasser aus und stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, wie Vasen, auf den Subwoofer.

Der Subwoofer ist nicht vom Stromnetz getrennt, solange er an die Netzsteckdose angeschlossen ist, selbst wenn der Subwoofer selbst ausgeschaltet wurde.

Da der Netzstecker zum Trennen des Subwoofers vom Stromnetz verwendet wird, schließen Sie den Subwoofer an eine leicht zugängliche Netzsteckdose an. Sollten Sie eine Anomalie am Subwoofer feststellen, ziehen Sie sofort den Netzstecker aus der Netzsteckdose.

Stellen Sie dieses Produkt nicht in der Nähe von medizinischen Geräten auf

Dieses Produkt (einschließlich Zubehör) enthält Magnet(e), die Herzschrittmacher, programmierbare Shunt-Ventile zur Hydrozephalus-Behandlung oder andere medizinische Geräte stören können. Stellen Sie dieses Produkt nicht in der Nähe von Personen auf, die solche medizinischen Geräte verwenden. Konsultieren Sie Ihren Arzt, bevor Sie dieses Produkt verwenden, wenn Sie ein solches medizinisches Gerät verwenden.

Nur zur Verwendung in Innenräumen.

Vorsichtsmaßnahmen

Zur Sicherheit

• Sollte ein fester Gegenstand oder Flüssigkeit in den Subwoofer fallen, trennen Sie das System vom Stromnetz und lassen Sie es von qualifiziertem Personal überprüfen, bevor Sie es weiter betreiben.
• Klettern Sie nicht auf den Subwoofer, da Sie herunterfallen und sich verletzen könnten oder der Subwoofer beschädigt werden könnte.

Zu Stromquellen

• Bevor Sie den Subwoofer in Betrieb nehmen, überprüfen Sie, ob die Betriebsspannung mit Ihrer örtlichen Stromversorgung übereinstimmt. Die Betriebsspannung ist auf dem Typenschild an der Rückseite des Subwoofers angegeben.
• Wenn Sie den Subwoofer längere Zeit nicht verwenden, trennen Sie ihn unbedingt von der Steckdose (Netz). Um das Netzkabel zu trennen, fassen Sie den Stecker selbst an; ziehen Sie niemals am Kabel.
• Eine Klinge des Steckers ist breiter als die andere, um die Sicherheit zu gewährleisten, und passt nur in einer Richtung in die Steckdose (Netz). Wenn Sie den Stecker nicht vollständig in die Steckdose stecken können, wenden Sie sich an Ihren Händler.
• Das Netzkabel darf nur in einer qualifizierten Fachwerkstatt gewechselt werden.

Zur Wärmeentwicklung

• Obwohl sich der Subwoofer während des Betriebs erwärmt, ist dies keine Fehlfunktion. Wenn Sie diesen Subwoofer kontinuierlich bei hoher Lautstärke verwenden, steigt die Subwoofer-Temperatur hinten und unten erheblich an. Um Verbrennungen zu vermeiden, berühren Sie den Subwoofer nicht.

Zur Platzierung

• Stellen Sie den Subwoofer nicht in der Nähe von Wärmequellen oder an einem Ort auf, der direkter Sonneneinstrahlung, übermäßigem Staub oder mechanischen Stößen ausgesetzt ist.
• Stellen Sie keine anderen Metallobjekte als einen Fernseher um den Subwoofer herum auf. Drahtlose Funktionen können instabil sein.
• Wenn der Subwoofer in Kombination mit einem Fernseher, Videorecorder oder Kassettendeck verwendet wird, kann es zu Rauschen und einer Beeinträchtigung der Bildqualität kommen. Stellen Sie den Subwoofer in diesem Fall entfernt vom Fernseher, Videorecorder oder Kassettendeck auf.
• Seien Sie vorsichtig, wenn Sie den Subwoofer auf eine speziell behandelte Oberfläche (mit Wachs, Öl, Politur usw.) stellen, da dies zu Flecken oder Verfärbungen der Oberfläche führen kann.
• Die Lautsprecher dieses Subwoofers sind nicht magnetisch abgeschirmt. Legen Sie keine Magnetkarten auf den Subwoofer oder in dessen Nähe.

Wenn Sie Farbfehler auf einem nahegelegenen Fernsehbildschirm feststellen

Bei bestimmten Fernsehgeräten können Farbfehler beobachtet werden.

Zur Reinigung

Reinigen Sie den Subwoofer mit einem weichen, trockenen Tuch. Verwenden Sie keine scheuernden Pads, Scheuerpulver oder Lösungsmittel wie Alkohol oder Benzin.

Wenn Sie Fragen oder Probleme bezüglich Ihres Systems haben, wenden Sie sich bitte an Ihren nächsten Sony-Händler.

©2021 Sony Corporation Gedruckt in Malaysia
