SONY SA-SW5 Subwoofer-Handbuch

Informationen zu kompatiblen Modellen für den Subwoofer

Der SA-SW5 Subwoofer funktioniert nur mit dem angegebenen Modell. Informationen zu kompatiblen Modellen finden Sie auf der Sony-Website.
In dieser Bedienungsanleitung werden die Vorgänge für den Subwoofer beschrieben, der mit den kompatiblen Modellen HT-A7000 oder HT-A9 verwendet wird.

Teile und Bedienelemente

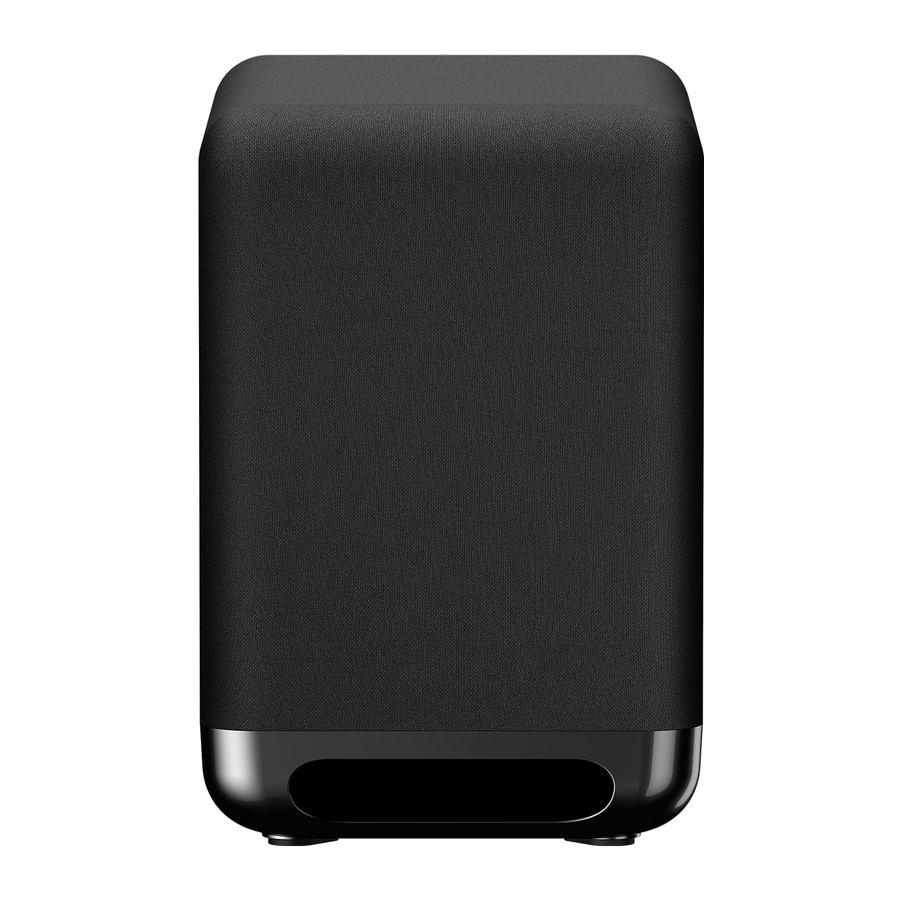

Vorderseite

1. Betriebsanzeige

• Blinkt langsam (grün): Der Subwoofer versucht, sich automatisch mit einem kompatiblen Modell zu verbinden.
• Leuchtet (grün): Der Subwoofer ist mit einem kompatiblen Modell verbunden.
• Blinkt zweimal wiederholt (grün): Der Subwoofer versucht, sich manuell mit einem kompatiblen Modell zu verbinden.
• Blinkt/leuchtet (orange): Die Software wird aktualisiert.
• Leuchtet (rot): Der Subwoofer befindet sich im Standby-Modus.
• Aus: Der Subwoofer ist ausgeschaltet.

2. Schlitz
   Hinweis
   Die Helligkeit der Betriebsanzeige wird mit den DIMMER-Einstellungen eines kompatiblen Modells synchronisiert.

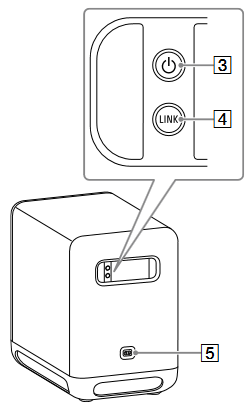

Rückseite

3. (power)-Taste
4. LINK-Taste
5. AC-Netzeingang

Installation

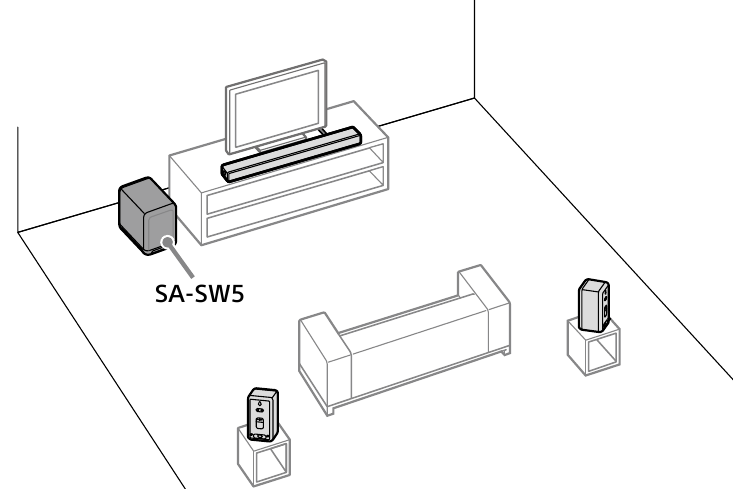

Die folgende Abbildung zeigt das Installationsbeispiel zur Verwendung des Subwoofers mit dem kompatiblen Modell HT-A7000 und optionalen Rücklautsprechern.

1. Installieren Sie den Subwoofer an dem gewünschten Ort.
   Sie können den Subwoofer an dem gewünschten Ort installieren, da der Ausgangsschall keine Richtwirkung hat.
   Die obige Abbildung ist ein Beispiel für die Installation des Subwoofers.
   Hinweis
   Installieren Sie den Subwoofer mit dem Schlitz nach unten, wie in der Abbildung „Parts and Controls“ (Teile und Bedienelemente) gezeigt. Der Subwoofer ist nicht für die Installation in einer anderen Ausrichtung konzipiert.

Verbindung

Tipp
Sie können den optionalen Rücklautsprecher auch folgendermaßen mit einem kompatiblen Modell verbinden, wenn Sie ihn installieren.

1. Schalten Sie ein kompatibles Modell ein.
2. Verbinden Sie das mitgelieferte Netzkabel (AC-Stromkabel) mit dem Subwoofer und stecken Sie es dann in eine Netzsteckdose (AC).

3. Stellen Sie sicher, dass die Betriebsanzeige am Subwoofer grün leuchtet.

Wenn die Betriebsanzeige grün leuchtet, ist die Verbindung zwischen dem Subwoofer und einem kompatiblen Modell hergestellt.
In den folgenden Fällen befolgen Sie die Schritte unter „Performing a Manual Connection“ (Manuelles Herstellen einer Verbindung), um den Subwoofer mit einem kompatiblen Modell zu verbinden.

• Wenn Sie mehrere kompatible Modelle verwenden und das Modell angeben möchten, mit dem Sie den Subwoofer verbinden möchten.
• Wenn Sie zuvor andere Subwoofer an das kompatible Modell angeschlossen haben.
• Wenn Sie den Subwoofer aus irgendeinem anderen Grund nicht automatisch mit einem kompatiblen Modell verbinden können.

Manuelles Herstellen einer Verbindung

Der folgende Vorgang wird für den Subwoofer beschrieben, der mit den kompatiblen Modellen HT-A7000 oder HT-A9 verwendet wird. Verwenden Sie die mit dem kompatiblen Modell HT-A7000 oder HT-A9 gelieferte Fernbedienung, wenn Sie diesen Vorgang durchführen.
Wenn Sie andere kompatible Modelle verwenden, lesen Sie die mit diesen gelieferte Bedienungsanleitung.

1. Drücken Sie HOME (Start).
   Das Startmenü erscheint auf dem Fernsehbildschirm.
2. Wählen Sie [Setup] (Einrichtung) - [Advanced Settings] (Erweiterte Einstellungen) im Startmenü aus.
3. Wählen Sie [Speaker Settings] (Lautsprechereinstellungen) - [Wireless Speaker Settings] (Einstellungen für kabellose Lautsprecher) - [Start manual linking] (Manuelle Verbindung starten).
   Der Bildschirm [Start manual linking] (Manuelle Verbindung starten) erscheint auf dem Fernsehbildschirm.
4. Drücken Sie LINK am Subwoofer.
   Die Betriebsanzeige des Subwoofers, bei dem LINK gedrückt wurde, blinkt zweimal wiederholt grün.
5. Wählen Sie [Start] (Starten).
   Die manuelle Verbindung wird gestartet.
   Der Verbindungsprozess erscheint auf dem Fernsehbildschirm. Um die manuelle Verbindung abzubrechen, wählen Sie [Cancel] (Abbrechen).
6. Wenn [Subwoofer] (Subwoofer) [Connected] (Verbunden) anzeigt, wählen Sie [Finish] (Beenden).
7. Drücken Sie (Eingabe).
   Die manuelle Verbindung ist hergestellt und die Betriebsanzeige des Subwoofers leuchtet grün.
   Hinweis

• Wenn Sie [Start manual linking] (Manuelle Verbindung starten) ausführen, wird [Link mode] (Verbindungsmodus) unter [Wireless Speaker Settings] (Einstellungen für kabellose Lautsprecher) automatisch auf [Manual] (Manuell) gesetzt.
• Nur die Lautsprecher, für die in Schritt 6 [Connected] (Verbunden) angezeigt wurde, werden mit einem kompatiblen Modell verbunden. Wenn der Subwoofer nicht richtig verbunden ist, wiederholen Sie den Vorgang ab Schritt 1.

Wenn die drahtlose Übertragung instabil ist

Wenn Sie mehrere drahtlose Systeme verwenden, z. B. ein drahtloses LAN, können die drahtlosen Signale instabil werden. In diesem Fall kann die Übertragung durch Ändern der folgenden Einstellung verbessert werden. Der folgende Vorgang wird für den Subwoofer beschrieben, der mit den kompatiblen Modellen HT-A7000 oder HT-A9 verwendet wird. Verwenden Sie die mit dem kompatiblen Modell HT-A7000 oder HT-A9 gelieferte Fernbedienung, wenn Sie diesen Vorgang durchführen.
Wenn Sie andere kompatible Modelle verwenden, lesen Sie die mit diesen gelieferte Bedienungsanleitung.

1. Drücken Sie HOME (Start).
   Das Startmenü erscheint auf dem Fernsehbildschirm.
2. Wählen Sie [Setup] (Einrichtung) - [Advanced Settings] (Erweiterte Einstellungen) im Startmenü aus.
3. Wählen Sie [Speaker Settings] (Lautsprechereinstellungen) - [Wireless Speaker Settings] (Einstellungen für kabellose Lautsprecher) - [RF Channel] (HF-Kanal).
4. Wählen Sie die gewünschte Einstellung aus.

• [On] (Ein) (Standardeinstellung): Wählen Sie dies normalerweise aus. Das System wählt automatisch den besseren Kanal für die Übertragung aus. Stärkerer Modus für drahtlose Interferenzen.
• [Off] (Aus): Das System wählt einen Kanal aus dem begrenzten Frequenzband aus, um externe drahtlose Interferenzen zu verhindern. Wenn bei Auswahl von [On] (Ein) Tonaussetzer auftreten, kann dies durch Auswahl von [Off] (Aus) verbessert werden. Hinweis
• Wenn Sie die Einstellung [RF Channel] (HF-Kanal) von [Off] (Aus) auf [On] (Ein) ändern, kann die Wiederherstellung der Verbindung bis zu 1 Minute dauern.
• Ein kompatibles Modell erfüllt diese Einstellung möglicherweise nicht, abhängig von den Ländern/Regionen, in denen Sie es erwerben.

Fehlerbehebung

Wenn Sie beim Gebrauch des Subwoofers auf eine der folgenden Schwierigkeiten stoßen, verwenden Sie diese Anleitung zur Fehlerbehebung, um das Problem zu beheben, bevor Sie eine Reparatur anfordern. Sollte ein Problem weiterhin bestehen, wenden Sie sich an Ihren nächsten Sony-Händler.
Bringen Sie unbedingt Ihren gesamten Subwoofer, ein kompatibles Modell und die optionalen Rücklautsprecher (nicht mitgeliefert) mit, auch wenn es so aussieht, als ob nur eines ein Problem hat, wenn Sie eine Reparatur anfordern.
Die folgenden Lösungen werden für den Subwoofer beschrieben, der mit dem kompatiblen Modell HT-A7000 oder HT-A9 verwendet wird.
Wenn Sie andere kompatible Modelle verwenden, lesen Sie die mit diesen gelieferte Bedienungsanleitung.

Kein Ton oder nur ein sehr leiser Ton vom Subwoofer zu hören.

1. Drücken Sie SW (Lautstärke) + oder BASS + auf der Fernbedienung eines kompatiblen Modells, um die Subwoofer-Lautstärke zu erhöhen.
2. Stellen Sie sicher, dass die Betriebsanzeige am Subwoofer grün leuchtet.
3. Wenn die Betriebsanzeige am Subwoofer nicht leuchtet, versuchen Sie Folgendes.

• Stellen Sie sicher, dass das Netzkabel (AC-Stromkabel) des Subwoofers richtig angeschlossen ist.
• Drücken Sie (Ein/Aus) des Subwoofers, um das Gerät einzuschalten.

4. Wenn die Betriebsanzeige am Subwoofer langsam grün blinkt oder rot leuchtet, versuchen Sie Folgendes.

• Platzieren Sie den Subwoofer näher an einem kompatiblen Modell, sodass die Betriebsanzeige am Subwoofer grün leuchtet.
• Befolgen Sie die Schritte unter „Performing a Manual Connection“ (Manuelles Herstellen einer Verbindung).
• Überprüfen Sie den Status der drahtlosen Verbindung. Einzelheiten entnehmen Sie der Bedienungsanleitung des kompatiblen Modells.

5. Wenn die Betriebsanzeige am Subwoofer rot blinkt, drücken Sie  (Ein/Aus) des Subwoofers, um das Gerät auszuschalten und überprüfen Sie, ob die Belüftungsöffnungen des Subwoofers blockiert sind.
6. Wenn die Eingangsquellen nur sehr wenige Basskomponenten enthalten (d.h. eine Fernsehsendung), ist der Klang des Subwoofers möglicherweise schwer zu hören. Sie können den Subwoofer-Klang durch Aussenden des Testtons überprüfen.
7. Stellen Sie den Nachtmodus auf Aus. Einzelheiten entnehmen Sie der Bedienungsanleitung des kompatiblen Modells.
8. Wenn Sie die Einstellung [RF Channel] (HF-Kanal) von [Off] (Aus) auf [On] (Ein) ändern, kann es bis zu 1 Minute dauern, bis der Ton ausgegeben wird.

Tonaussetzer oder Rauschen.

1. Befindet sich ein Gerät in der Nähe, das elektromagnetische Wellen erzeugt, wie ein drahtloses LAN oder eine Mikrowelle im Betrieb, platzieren Sie den Subwoofer und ein kompatibles Modell davon entfernt.
2. Befindet sich ein Hindernis zwischen dem Subwoofer und einem kompatiblen Modell, entfernen Sie es oder verschieben Sie es.
3. Platzieren Sie den Subwoofer und ein kompatibles Modell so nah wie möglich beieinander.
4. Ändern Sie die Einstellung [RF Channel] (HF-Kanal) auf [Off] (Aus) und dann wieder auf [On] (Ein).
5. Ändern Sie die Netzwerkverbindung des Fernsehers oder Blu-ray Disc-Players von drahtlos auf kabelgebunden.
6. Ändern Sie die Einstellung [Wireless Playback Quality] (Drahtlose Wiedergabequalität) auf [Connection] (Verbindung).

Spezifikationen

LEISTUNGSAUSGABE (Referenz)
300 W (bei 2 Ohm, 100 Hz)

Lautsprechersystem
Subwoofer-Lautsprechersystem, Passivradiator-Typ

Lautsprecher
180 mm Konustyp
200 mm × 300 mm Konustyp, Passivradiator

Stromversorgung
220 V - 240 V AC, 50 Hz/60 Hz

Leistungsaufnahme
Ein: 43 W
Standby-Modus: 1 W oder weniger
Ausgeschaltet: 0.5 W oder weniger

Abmessungen (ca.) (B/H/T)
277 mm × 409 mm × 422 mm
(ohne hervorstehende Teile)

Masse (ca.)
13.0 kg

Sender-/Empfängerteil (Drahtlos)

Kommunikationssystem
Wireless Sound Specification Version 4.0

Frequenzband
5 GHz

Modulationsverfahren
OFDM

Funkfrequenzbänder und maximale Ausgangsleistung

Mitgeliefertes Zubehör

Wichtige Software-Informationen

Dieses Produkt enthält Software, die der GNU General Public License ("GPL") (GNU General Public License) oder der GNU Lesser General Public License ("LGPL") (GNU Lesser General Public License) unterliegt. Diese legen fest, dass Kunden das Recht haben, den Quellcode dieser Software gemäß den Bedingungen der GPL oder LGPL zu erwerben, zu modifizieren und weiterzuverteilen.
Informationen zur Überprüfung der im Subwoofer enthaltenen GPL-, LGPL- und anderer Softwarelizenzen finden Sie in der Bedienungsanleitung eines kompatiblen Modells.
Wenn Sie das kompatible Modell HT-A7000 oder HT-A9 verwenden, finden Sie die [Software License Information] (Software-Lizenzinformationen) unter [Setup] (Einrichtung) – [Advanced Settings] (Erweiterte Einstellungen) – [System Settings] (Systemeinstellungen) im Home-Menü.
Eine Kopie des relevanten Quellcodes, wie unter GPLv2 (und anderen Lizenzen) gefordert, finden Sie unter https://oss.sony.net/Products/Linux
Sie können den gemäß GPLv2 erforderlichen Quellcode auf einem physischen Medium von uns für einen Zeitraum von drei Jahren nach unserer letzten Lieferung dieses Produkts erhalten, indem Sie das Formular unter https://oss.sony.net/Products/Linux ausfüllen.
Dieses Angebot gilt für jeden, der diese Informationen erhält.
Bitte beachten Sie, dass Sony keine Anfragen bezüglich des Inhalts dieses Quellcodes beantworten kann.
Alle anderen Marken sind Marken ihrer jeweiligen Eigentümer.

WARNUNG

Installieren Sie den Subwoofer nicht in einem engen Raum, wie z. B. einem Bücherregal oder einem Einbauschrank.
Um die Brandgefahr zu verringern, decken Sie die Lüftungsöffnung des Subwoofers nicht mit Zeitungen, Tischdecken, Vorhängen usw. ab.
Setzen Sie den Subwoofer keinen offenen Flammenquellen aus (z. B. brennende Kerzen).
Um die Brand- oder Stromschlaggefahr zu verringern, setzen Sie diesen Subwoofer keinem Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, wie z. B. Vasen, auf den Subwoofer.
Der Subwoofer ist nicht vom Netz getrennt, solange er an die Netzsteckdose angeschlossen ist, auch wenn der Subwoofer selbst ausgeschaltet wurde.
Da der Netzstecker zur Trennung des Subwoofers vom Netz verwendet wird, schließen Sie den Subwoofer an eine leicht zugängliche Netzsteckdose an. Sollten Sie eine Anomalie am Subwoofer feststellen, ziehen Sie sofort den Netzstecker aus der Netzsteckdose.

Dieses Produkt nicht in der Nähe von medizinischen Geräten platzieren

Dieses Produkt (einschließlich Zubehör) enthält Magnet(e), die Herzschrittmacher, programmierbare Shunt-Ventile zur Behandlung von Hydrozephalus oder andere medizinische Geräte stören können. Platzieren Sie dieses Produkt nicht in der Nähe von Personen, die solche medizinischen Geräte verwenden. Konsultieren Sie Ihren Arzt, bevor Sie dieses Produkt verwenden, wenn Sie ein solches medizinisches Gerät verwenden.
Nur zur Verwendung in Innenräumen.

Für Kunden in Europa

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, die EU-Richtlinien anwenden, und/oder im Vereinigten Königreich, die die entsprechenden gesetzlichen Anforderungen anwenden
Dieses Produkt wurde von oder im Auftrag von Sony Corporation hergestellt.
EU- und UK-Importeur: Sony Europe B.V.
Anfragen an den EU-Importeur oder bezüglich der Produktkonformität in Europa sind an den autorisierten Vertreter des Herstellers, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgien, zu richten.
Anfragen an den UK-Importeur oder bezüglich der Produktkonformität im Vereinigten Königreich sind an den autorisierten Vertreter des Herstellers, Sony Europe B.V., The Heights, Brooklands, Weybridge, Surrey KT13 0XW, United Kingdom, zu richten.
Hiermit erklärt die Sony Corporation, dass dieses Gerät der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://compliance.sony.eu
Hiermit erklärt die Sony Corporation, dass dieses Gerät den einschlägigen gesetzlichen Anforderungen des Vereinigten Königreichs entspricht.
Der vollständige Text der Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://compliance.sony.co.uk
Für dieses Funkgerät gelten folgende Beschränkungen für die Inbetriebnahme oder Anforderungen für die Genehmigung der Nutzung in BE, BG, CZ, DK, DE, EE, IE, EL, ES, FR, HR, IT, CY, LV, LT, LU, HU, MT, NL, AT, PL, PT, RO, SI, SK, FI, SE, UK, UK(NI), IS, LI, NO, CH, AL, BA, MK, MD, RS, ME, XK, TR:
Das 5150 - 5350 MHz Band ist nur für den Betrieb in Innenräumen zugelassen.
Dieses Funkgerät ist für die Verwendung mit den zugelassenen Softwareversion(en) vorgesehen, die in der Konformitätserklärung angegeben sind. Die auf diesem Funkgerät installierte Software wurde dahingehend überprüft, dass sie den grundlegenden Anforderungen der Funkgeräterichtlinien entspricht.
Die Softwareversion finden Sie unter [Setup] (Einrichtung) – [Advanced Settings] (Erweiterte Einstellungen) – [Speaker Settings] (Lautsprechereinstellungen) – [Wireless Speaker Settings] (Drahtlos-Lautsprechereinstellungen) – [Software Version] (Software-Version) im Home-Menü eines kompatiblen Modells.
Entsorgung von alten Elektro- und Elektronikgeräten (Anwendbar in der Europäischen Union und anderen Ländern mit separaten Sammelsystemen)

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als Haushaltsabfall behandelt werden darf. Stattdessen ist es an einer entsprechenden Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abzugeben. Durch die ordnungsgemäße Entsorgung dieses Produkts tragen Sie dazu bei, potenzielle negative Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden, die durch eine unsachgemäße Abfallbehandlung dieses Produkts verursacht werden könnten. Das Recycling von Materialien hilft, natürliche Ressourcen zu schonen. Für detailliertere Informationen zum Recycling dieses Produkts wenden Sie sich bitte an Ihr lokales Gemeindeamt, Ihren Hausmüllentsorgungsdienst oder das Geschäft, in dem Sie das Produkt gekauft haben.
Dieses Gerät sollte so installiert und betrieben werden, dass der Strahler mehr als 20 cm vom Körper einer Person entfernt ist.

Für Kunden in Australien oder Neuseeland
Es sollte mit einem Abstand von mindestens 20 cm zwischen dem Strahler und dem Körper einer Person (ausgenommen Extremitäten: Hände, Handgelenke, Füße und Knöchel) installiert und betrieben werden.

Für Kunden in Australien und Indien
Entsorgung von alten Elektro- und Elektronikgeräten (Anwendbar in der Europäischen Union und anderen Ländern mit separaten Sammelsystemen)

Vorsichtsmaßnahmen

Zur Sicherheit

• Sollte ein fester Gegenstand oder Flüssigkeit in den Subwoofer fallen, ziehen Sie den Stecker des Systems und lassen Sie es von qualifiziertem Personal überprüfen, bevor Sie es weiter betreiben.
• Klettern Sie nicht auf den Subwoofer, da Sie herunterfallen und sich verletzen könnten oder der Subwoofer beschädigt werden könnte.

Zur Stromversorgung

• Bevor Sie den Subwoofer in Betrieb nehmen, stellen Sie sicher, dass die Betriebsspannung mit Ihrer lokalen Stromversorgung übereinstimmt. Die Betriebsspannung ist auf dem Typenschild an der Rückseite des Subwoofers angegeben.
• Wenn Sie den Subwoofer längere Zeit nicht benutzen, trennen Sie ihn unbedingt von der Steckdose (Netz). Zum Trennen des Netzkabels (Netzleitung) fassen Sie den Stecker selbst; ziehen Sie niemals am Kabel.
• Eine Klinge des Steckers ist breiter als die andere, um die Sicherheit zu gewährleisten, und passt nur auf eine Weise in die Steckdose (Netz). Wenn Sie den Stecker nicht vollständig in die Steckdose stecken können, wenden Sie sich an Ihren Händler.
• Das Netzkabel (Netzleitung) darf nur in einem qualifizierten Servicebetrieb gewechselt werden.

Zur Wärmeentwicklung

• Obwohl der Subwoofer während des Betriebs warm wird, ist dies keine Fehlfunktion. Wenn Sie diesen Subwoofer kontinuierlich bei hoher Lautstärke verwenden, steigt die Subwoofer-Temperatur an der Rückseite und Unterseite erheblich an. Um Verbrennungen zu vermeiden, berühren Sie den Subwoofer nicht.

Zur Platzierung

• Stellen Sie den Subwoofer nicht in der Nähe von Wärmequellen oder an einem Ort auf, der direkter Sonneneinstrahlung, übermäßigem Staub oder mechanischen Erschütterungen ausgesetzt ist.
• Stellen Sie keine anderen Metallgegenstände als einen TV um den Subwoofer herum auf. Drahtlose Funktionen können instabil sein.
• Wenn der Subwoofer in Kombination mit einem TV, VCR oder Kassettendeck verwendet wird, können Störungen auftreten und die Bildqualität leiden. Stellen Sie den Subwoofer in einem solchen Fall vom TV, VCR oder Kassettendeck entfernt auf.
• Seien Sie vorsichtig, wenn Sie den Subwoofer auf einer speziell behandelten Oberfläche (mit Wachs, Öl, Politur usw.) platzieren, da dies zu Flecken oder Verfärbungen der Oberfläche führen kann.
• Die Lautsprecher dieses Subwoofers sind nicht magnetisch abgeschirmt. Legen Sie keine Magnetkarten auf den Subwoofer oder in dessen Nähe.

Wenn Sie Farbungleichmäßigkeiten auf einem nahegelegenen Fernsehbildschirm feststellen

Farbungleichmäßigkeiten können bei bestimmten Arten von Fernsehgeräten beobachtet werden.

Zur Reinigung

Reinigen Sie den Subwoofer mit einem weichen, trockenen Tuch. Verwenden Sie keine scheuernden Reinigungspads, Scheuerpulver oder Lösungsmittel wie Alkohol oder Benzin.
Wenn Sie Fragen oder Probleme bezüglich Ihres Systems haben, wenden Sie sich bitte an Ihren nächstgelegenen Sony Händler.
