... 8 Elektrische Anschlüsse
... Anschlussbelegung
Hinweis
Das PROFIBUS®-Protokoll ist ein ungesichertes Protokoll (im
Sinne einer IT- bzw. Cyber-Sicherheit), daher sollte die
beabsichtigte Anwendung vor Implementierung beurteilt
werden, um sicherzustellen, dass dieses Protokoll geeignet ist.
PROFIBUS®-Stecker
Aufgrund des begrenzten Platzangebotes im Anschlussraum,
muss der nachfolgend aufgeführte PROFIBUS-Stecker verwendet
werden.
Hersteller,Typ
ERNI, ERbic PROFIBUS
Hinweis
Vor dem Anschluss des PROFIBUS-Steckers (Sub-D) muss das
Gerät spannungsfrei geschaltet werden.
Hersteller-Bestellnummer
366311
Modbus®-Modul

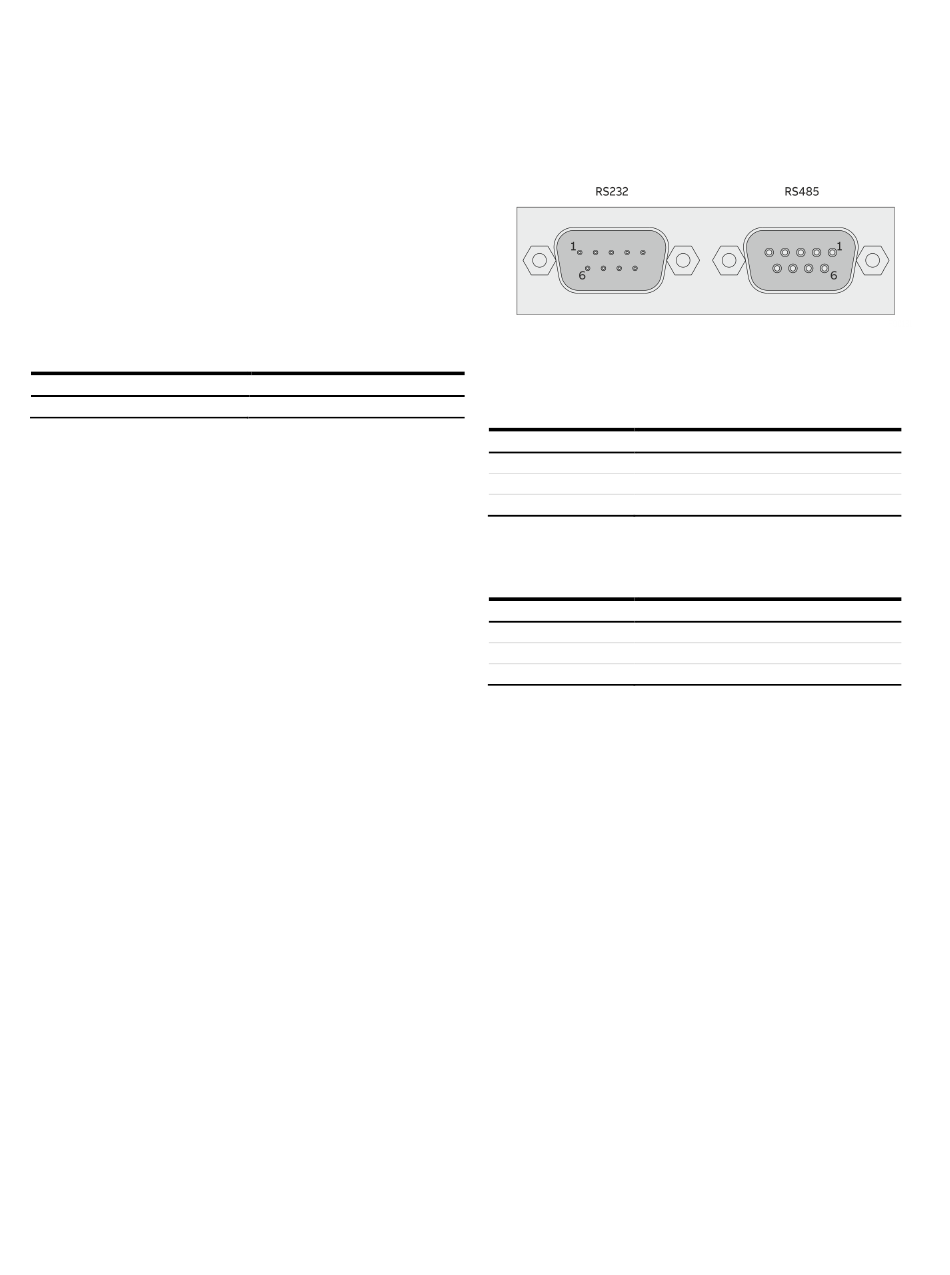

Abbildung 17: Modbus-Modul
RS232-Schnittstelle
Ausführung: 9-poliger Sub-D-Stiftstecker
Pin Signal
2 RxD
3 TxD
5 GND
RS485-Schnittstelle
Ausführung: 9-poliger Sub-D-Buchsenstecker
Pin Signal
2 RTxD−
3 RTxD+
5 GND
Hinweis
Ausführliche Informationen zum Thema Modbus® sind in der
technischen Information „30/24-316" enthalten.
Hinweis
Das Modbus®-Protokoll ist ein ungesichertes Protokoll (im Sinne
einer IT- bzw. Cyber-Sicherheit), daher sollte die beabsichtigte
Anwendung vor Implementierung beurteilt werden, um
sicherzustellen, dass dieses Protokoll geeignet ist.
